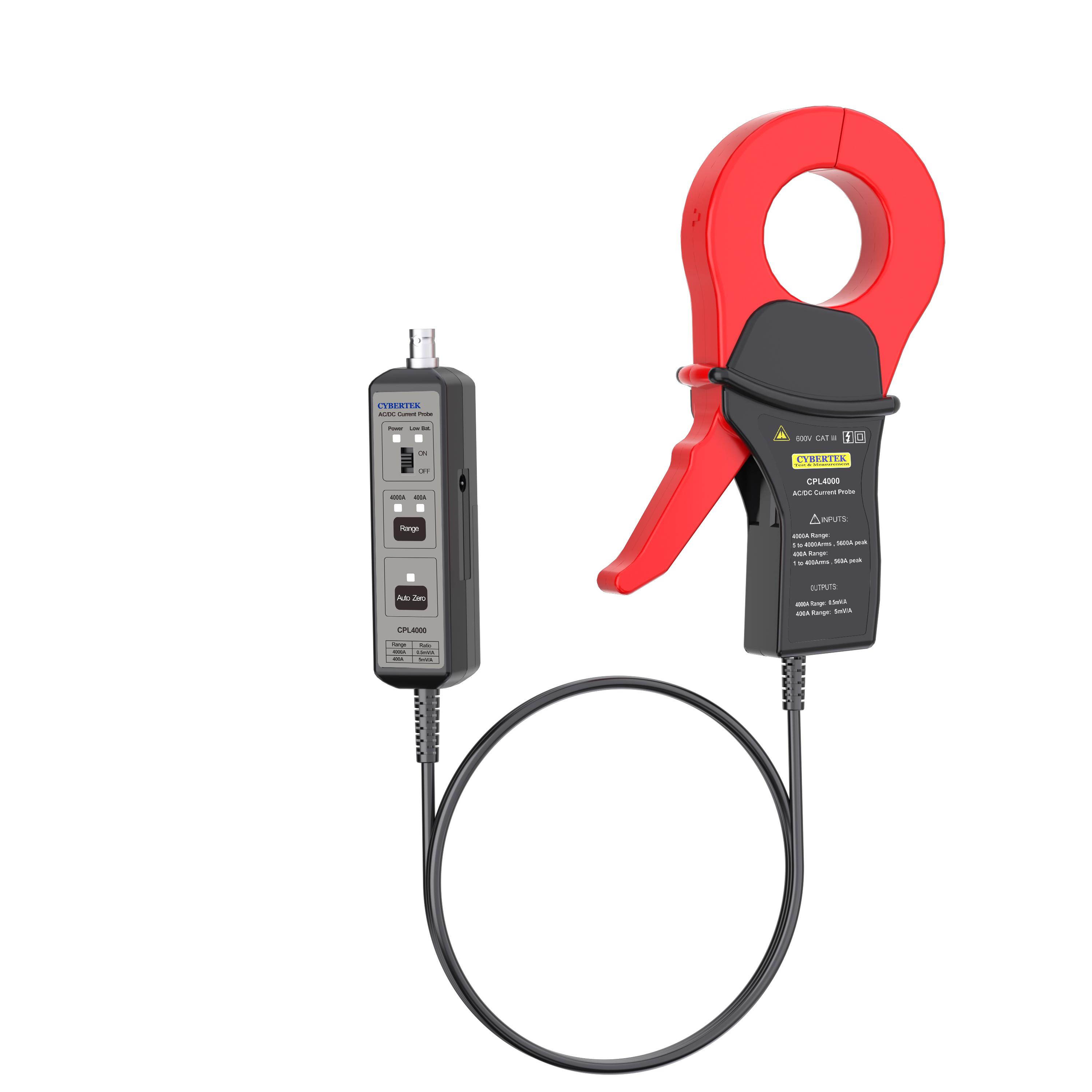

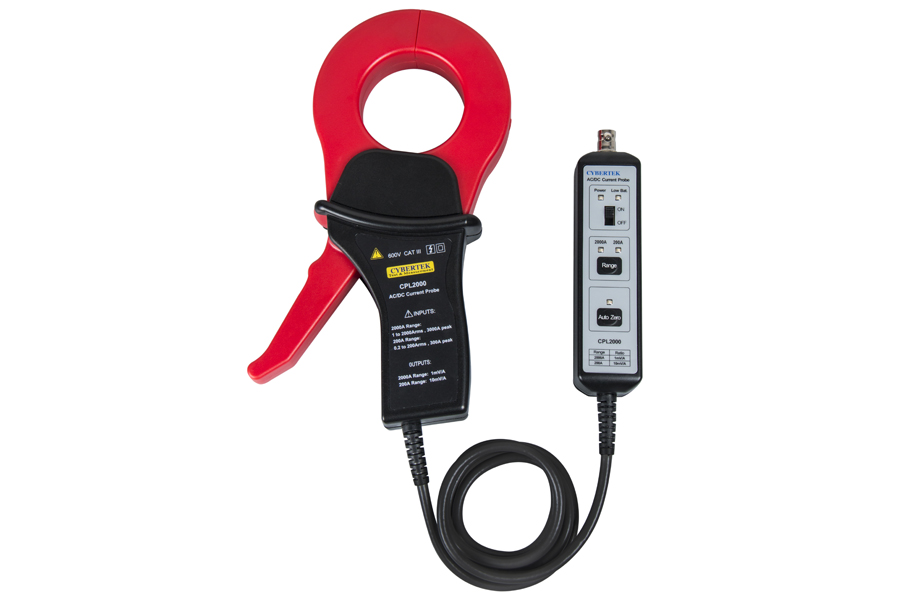

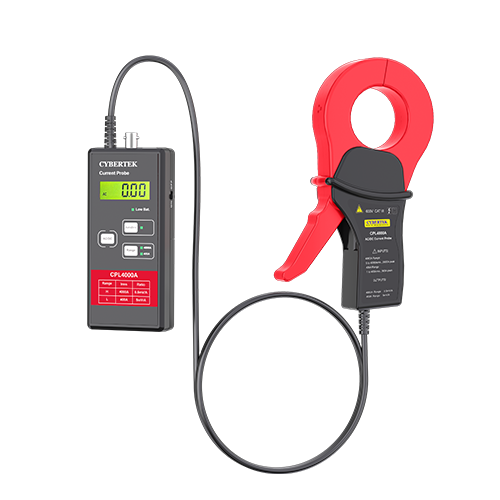

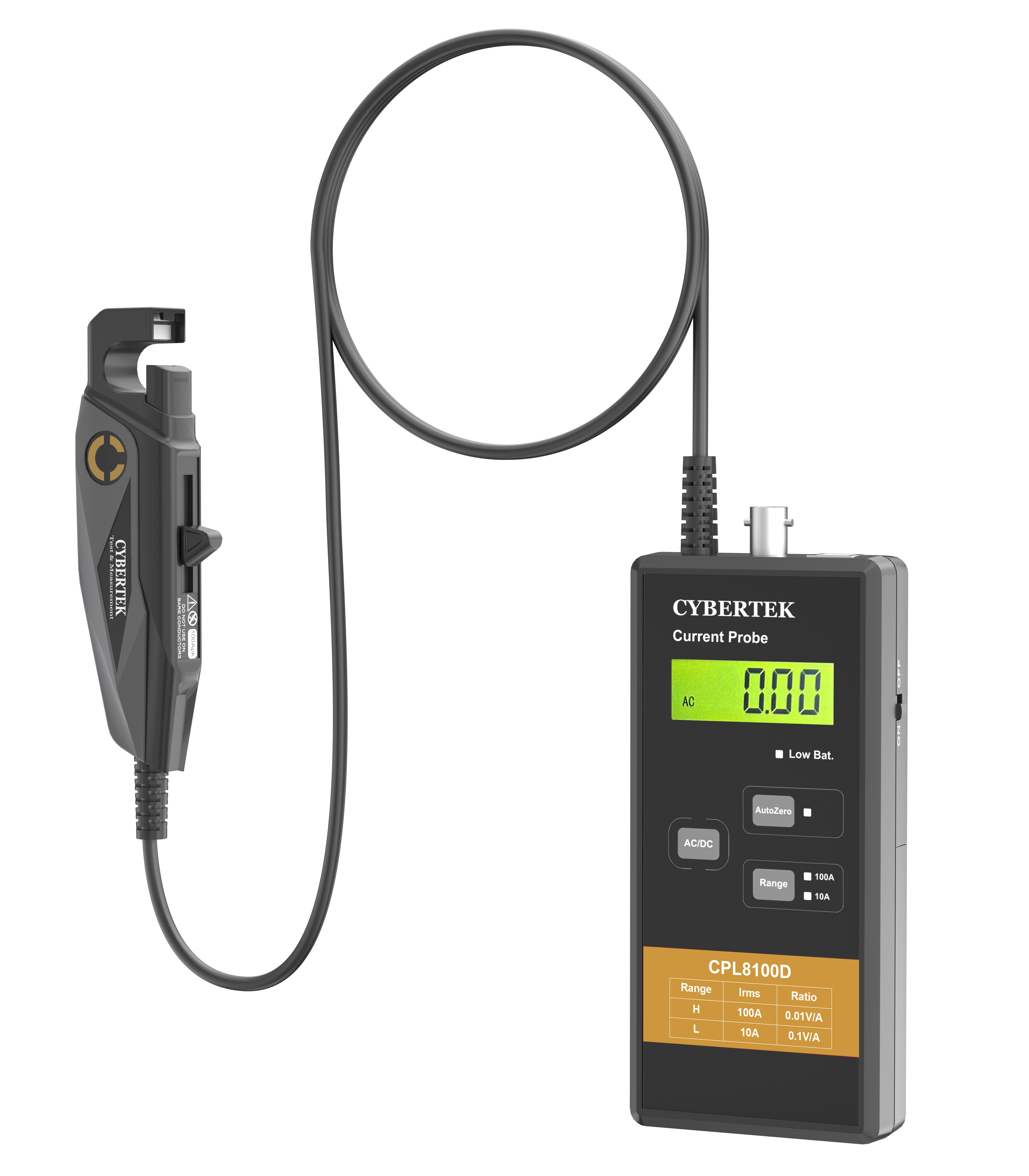

CPLシリーズ

メーカー: CYBERTEK
カテゴリ: 電流プローブ（AC/DC、高周波、ゼロフラックス）
モデル数: 10

価格68,200円〜税込

ラインナップ

規格表

型番	CPL2000	CPL2000A	CPL2000H	CPL2000HA	CPL4000	CPL4000A	CPL8100A	CPL8100B	CPL8100C	CPL8100D
重量	620g（電池を除く）	690g（電池を除く）	620g（電池を除く）	—	620g（電池を除く）	690g（電池を除く）	約223g（電池を除く）		285g（電池を除く）
立ち上がり時間	—						≤583ns	≤175ns	≤583ns	≤175ns
ピーク電流
200A	300Apk				—
2000A	3000Apk				—
400A	—				560Apk		—
4000A	—				5600Apk		—
保存温度	-20℃～+80℃			—	-20℃～+80℃
電流範囲
L	—						50mA～10Apk
H	—						1A～100Apk
最大測定電流
200A	200Arms				—
2000A	2000Arms				—
400A	—				400Arms		—
4000A	—				4000Arms		—
測定カテゴリ	CAT II 600V						—
帯域幅（-3 dB）	DC～10kHz		DC～300kHz		DC～5kHz		DC～600kHz	DC～2MHz	DC～600kHz	DC～2MHz
終端負荷要求	—						≥100kΩ
電気的仕様
最大動作電流（A）
DC
H(0.01V/A)	—						100
L(0.1V/A)	—						10
DC+AC ピーク値
H(0.01V/A)	—						100
L(0.1V/A)	—						10
AC ピーク値
H(0.01V/A)	—						100
L(0.1V/A)	—						10
AC ピーク・トゥ・ピーク
H(0.01V/A)	—						200
L(0.1V/A)	—						20
RMS CAT III
H(0.01V/A)	—						70.7
L(0.1V/A)	—						7.07
RMS CAT II
H(0.01V/A)	—						70.7
L(0.1V/A)	—						7.07
RMS CAT I
H(0.01V/A)	—						70.7
L(0.1V/A)	—						7.07
最大動作電圧(V)
DC	—						600
DC+AC ピーク値	—						600
AC ピーク値	—						600
AC ピーク・トゥ・ピーク	—						1200
RMS CAT III	—						300
RMS CAT II	—						600
RMS CAT I	—						600
最大フロート電圧(V)
DC	—						600
DC+AC ピーク値	—						600
AC ピーク値	—						600
RMS CAT III	—						300
RMS CAT II	—						600
RMS CAT I	—						600
仕様精度(DC、45Hz～66Hz)
200A	—		±3%rdg ±5mV	—
2000A	—		±3%rdg ±1mV	—
400A	—				±3%rdg ±5mV	—
4000A	—				±3%rdg ±1mV	—
LCD表示値	—	DC～400Hz実効値	—	DC～400Hz実効値	—	DC～400Hz実効値	—
L	—								DC～400Hz実効値
H	—								DC～400Hz実効値
代表的な電池タイプと寿命	9Vアルカリ積層電池／15時間	単3形アルカリ電池4本/72時間	9Vアルカリ積層電池／11時間	単3形アルカリ電池4本/72時間	9Vアルカリ積層電池／11時間	単3形アルカリ電池4本/72時間	9Vアルカリ積層電池/15時間		単3形アルカリ電池4本/72時間
電池残量低下表示機能	電池電圧が6.5V未満になると、電池表示灯が赤色で警告	電池電圧が4.3V未満になると、電池表示灯が赤色で警告	電池電圧が6.5V未満になると、電池表示灯が赤色で警告	電池電圧が4.3V未満になると、電池表示灯が赤色で警告	電池電圧が6.5V未満になると、電池表示灯が赤色で警告	電池電圧が4.3V未満になると、電池表示灯が赤色で警告	電池電圧が6.5V未満になると、電池表示灯が赤色で警告		電池電圧が4.3V未満になると、電池表示灯が赤色で警告
過負荷表示機能	被測定電流がレンジを超えるとブザーが鳴る
レンジ感度
200A	10mV/A				—
2000A	1mV/A				—
400A	—				5mV/A		—
4000A	—				0.5mV/A		—
L	—						0.1V/A
H	—						0.01V/A
代表精度(DC、45Hz～66Hz)
200A	±2%rdg ±5mV				—
2000A	±2%rdg ±1mV				—
400A	—				±2%rdg ±5mV	±3%rdg ±5mV	—
4000A	—				±2%rdg ±1mV	±3%rdg ±1mV	—
代表DC精度
L	—						3%±50mA
H
500mA～40Apk	—						4%±50mA
40A～100Apk	—						±15%最大値
位相シフト
L
DC～65Hz	—						<1.5°
H
DC～65Hz	—						<1°
動作電圧（RMS）
CAT I	—						600V
CATII	—						600V
CATIII	—						300V
同相電圧RMS
CAT I	—						600V
CATII	—						600V
CATIII	—						300V
機械的仕様
クランプ寸法	216×115×45mm			—	216×115×45mm		約100×20×60mm		128×40×21mm
出力ボックス寸法	137×33×35mm	150×70×27mm	137×33×35mm	—	137×33×35mm	150×70×27mm	約137×33×35mm		150×70×27mm
最大被測定導体寸法	直径54mm			—	直径54mm		直径12mm		直径約12mm
クランプ～出力ボックス間ケーブル長	1m			—	1m
環境条件
使用温度	0℃～+50℃			—	0℃～+50℃
使用高度	0～2000m			—	0～2000m
使用相対湿度
0℃～+40℃	95%RH			—	95%RH
+40℃～+50℃	45%RH			—	45%RH
汚染度	2			—	2
