ラインナップ

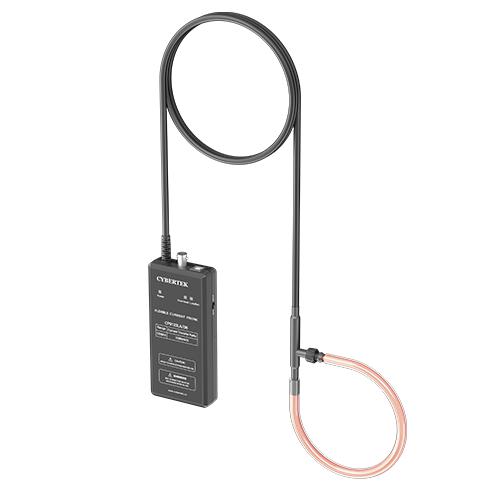

CPX9012LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 80Hz～10MHz、120A176,000円- CPX9030LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 50Hz～10MHz、300A176,000円
- CPX9060LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 2.1Hz～10MHz、600A176,000円
- CPX9120LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 2.1Hz～10MHz、1.2kA176,000円
- CPX9121LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 1.2Hz～10MHz、12kA176,000円
- CPX9122LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 0.5Hz～10MHz、120kA176,000円
- CPX9123LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 0.5Hz～10MHz、1200kA176,000円
- CPX9300LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 1.2Hz～10MHz、3kA176,000円
- CPX9301LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 0.5Hz～10MHz、30kA176,000円
- CPX9302LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 0.5Hz～10MHz、300kA176,000円
- CPX9303LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 0.5Hz～10MHz、3000kA176,000円
- CPX9600LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 1.2Hz～10MHz、6kA176,000円
- CPX9601LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 0.5Hz～10MHz、60kA176,000円
- CPX9602LACYBERTEK CPX9000LAシリーズ フレキシブルAC電流プローブ 0.5Hz～10MHz、600kA176,000円
規格表
| 型番 | CPX9012LA | CPX9030LA | CPX9060LA | CPX9120LA | CPX9121LA | CPX9122LA | CPX9123LA | CPX9300LA | CPX9301LA | CPX9302LA | CPX9303LA | CPX9600LA | CPX9601LA | CPX9602LA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 立ち上がり時間 | ≦35ns | |||||||||||||
| 保存温度 | -30℃～70℃ | |||||||||||||
| 最大出力電圧 | ±6Vpk | |||||||||||||
| 終端負荷要求 | ≥100kΩ | |||||||||||||
| 保存湿度 | ≤90%RH | |||||||||||||
| 電気的仕様 | ||||||||||||||
| 感度(mV/A) | 50 | 20 | 10 | 5 | 0.5 | 0.05 | 0.005 | 2 | 0.2 | 0.02 | 0.002 | 1 | 0.1 | 0.01 |
| ピーク電流(kA) | 0.12 | 0.3 | 0.6 | 1.2 | 12 | 120 | 1200 | 3.0 | 30 | 300 | 3000 | 6.0 | 60 | 600 |
| ピークdi/dt(kA/µs) | 0.8 | 2.0 | 4.0 | 8.0 | 40 | 20 | 40 | |||||||
| 最大ノイズ(mV Vpp) | 3 | 2.5 | 8 | 3.5 | 3 | 7 | 3 | 5 | 3 | |||||
| 減衰特性(%/ms) | 70 | 40 | 2 | 1.1 | 0.35 | 1.1 | 0.35 | 1.1 | 0.35 | |||||
| 低域帯域幅-3dB(Hz) | 80 | 50 | 2.1 | 1.2 | 0.5 | 1.2 | 0.5 | 1.2 | 0.5 | |||||
| 高域帯域幅（-3dB） | 10MHz | |||||||||||||
| 代表精度(中心位置) | 1% | |||||||||||||
| 絶縁電圧値 | 10kV | |||||||||||||
| 電源方式 | USB 5V/2A（標準アダプタ）または単3形アルカリ乾電池4本 | |||||||||||||
| 機械的仕様 | ||||||||||||||
| 積分器ボックス寸法 | 約150×70×26mm | |||||||||||||
| プローブ重量 | 456.7g | |||||||||||||
| ループ線径定義(Dn) | D6 | |||||||||||||
| フレキシブルプローブ周長代表値(カスタマイズ可) | 600mm | |||||||||||||
| フレキシブルプローブ直径代表値(カスタマイズ可) | 150mm | |||||||||||||
| 検出コイル本体直径代表値 | 8mm | |||||||||||||
| 検出コイル本体耐熱温度 | 100℃ | |||||||||||||
| 検出コイル接続ケーブル長 | 4m（カスタマイズ可） | |||||||||||||
| 環境条件 | ||||||||||||||
| 使用温度 | ||||||||||||||
| コイル・ケーブル | -20℃～100℃ | |||||||||||||
| 積分器ボックス | 0℃～45℃ | |||||||||||||
| 使用湿度 | ≤85%RH | |||||||||||||
