ラインナップ

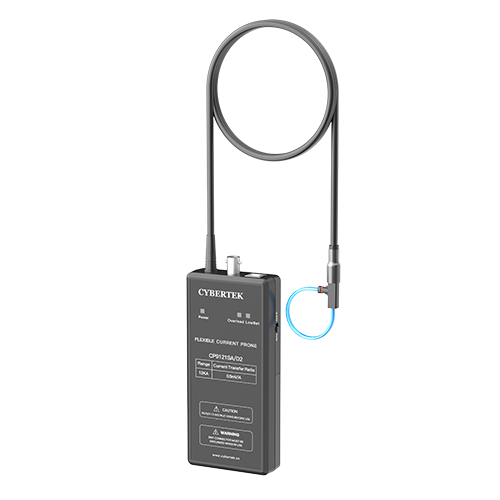

CPX9003SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 116Hz～30MHz、30A165,000円- CPX9006SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 67Hz～30MHz、60A165,000円
- CPX9012SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 34Hz～30MHz、120A165,000円
- CPX9030SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 9.2Hz～30MHz、300A165,000円
- CPX9060SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 6.2Hz～30MHz、600A165,000円
- CPX9120SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 3.2Hz～30MHz、1.2kA165,000円
- CPX9121SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 2Hz～30MHz、12kA165,000円
- CPX9300SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 2Hz～30MHz、3kA165,000円
- CPX9301SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 2Hz～30MHz、30kA165,000円
- CPX9600SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 2Hz～30MHz、6kA165,000円
- CPX9601SACYBERTEK CPX9000SAシリーズ フレキシブルAC電流プローブ 2Hz～30MHz、60kA165,000円
規格表
| 型番 | CPX9003SA | CPX9006SA | CPX9012SA | CPX9030SA | CPX9060SA | CPX9120SA | CPX9121SA | CPX9300SA | CPX9301SA | CPX9600SA | CPX9601SA |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 立ち上がり時間 | ≦11.6ns | ||||||||||
| 保存温度 | -30℃～70℃ | ||||||||||
| 最大出力電圧 | ±6Vpk | ||||||||||
| 終端負荷要求 | ≥100kΩ | ||||||||||
| 保存湿度 | ≤90%RH | ||||||||||
| 電気的仕様 | |||||||||||
| 感度(mV/A) | 200 | 100 | 50 | 20 | 10 | 5 | 0.5 | 2 | 0.2 | 1 | 0.1 |
| ピーク電流(kA) | 0.03 | 0.06 | 0.12 | 0.3 | 0.6 | 1.2 | 12 | 3.0 | 30 | 6.0 | 60 |
| ピークdi/dt(kA/µs) | 2 | 4 | 8 | 20 | 40 | 70 | |||||
| 最大ノイズ(mV Vpp) | 20 | 15 | 10 | 5 | |||||||
| 減衰特性(%/ms) | 80 | 65 | 35 | 9 | 6 | 3 | 2 | ||||
| 低域帯域幅-3dB(Hz) | 116 | 67 | 34 | 9.2 | 6.2 | 3.2 | 2 | ||||
| 高域帯域幅（-3dB） | 30MHz | ||||||||||
| 代表精度(中心位置) | 2% | ||||||||||
| 絶縁電圧値 | |||||||||||
| D1/D1A、D2/D2A | 1kV | ||||||||||
| D3/D3A | 2kV | ||||||||||
| 電源方式 | USB 5V/2A（標準アダプタ）または単3形アルカリ乾電池4本 | ||||||||||
| 機械的仕様 | |||||||||||
| 積分器ボックス寸法 | 約150×70×26mm | ||||||||||
| プローブ重量 | 186g | ||||||||||
| ループ線径定義(Dn) | D1/D1A、D2/D2A、D3/D3A | ||||||||||
| フレキシブルプローブ周長代表値(カスタマイズ可) | |||||||||||
| D1/D1A、D2/D2A | 80mm | ||||||||||
| D3/D3A | 100mm | ||||||||||
| フレキシブルプローブ直径代表値(カスタマイズ可) | 23mm | ||||||||||
| 検出コイル本体直径代表値 | |||||||||||
| D1/D1A | 1.6mm | ||||||||||
| D2/D2A | 2.5mm×1.2mm | ||||||||||
| D3/D3A | 2.5mm | ||||||||||
| 検出コイル本体耐熱温度 | 100℃/150℃ | ||||||||||
| 検出コイル接続ケーブル長 | 1m（カスタマイズ可） | ||||||||||
| 環境条件 | |||||||||||
| 使用温度 | |||||||||||
| コイル・ケーブル | -20℃～100℃ | ||||||||||
| 「A」付き電流ループ | -20℃～150℃ | ||||||||||
| 積分器ボックス | 0℃～45℃ | ||||||||||
| 使用湿度 | ≤85%RH | ||||||||||
