ラインナップ

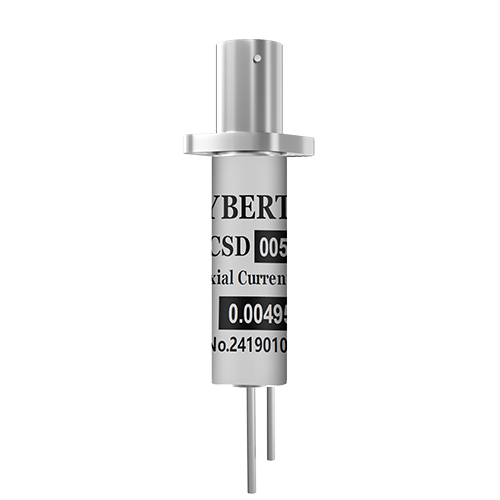

CSD005B10CYBERTEK CSD005B10 同軸シャント 0.005Ω、1GHz44,000円- CSD01B20CYBERTEK CSD01B20 同軸シャント 0.01Ω、2GHz44,000円
- CSD02B20CYBERTEK CSD02B20 同軸シャント 0.02Ω、2GHz44,000円
- CSD050B12CYBERTEK CSD050B12 同軸シャント 0.05Ω、1.2GHz44,000円
- CSD100B06CYBERTEK CSD100B06 同軸シャント 0.1Ω、600MHz44,000円
- CSD200B04CYBERTEK CSD200B04 同軸シャント 0.2Ω、400MHz51,700円
規格表
| 型番 | CSD005B10 | CSD01B20 | CSD02B20 | CSD050B12 | CSD100B06 | CSD200B04 |
|---|---|---|---|---|---|---|
| 立ち上がり時間 | ≤350ps | ≤175ps | ≤300ps | ≤600ps | ≤875ps | |
| 帯域幅（-3 dB） | 1GHz | 2GHz | 1.2GHz | 600MHz | 400MHz | |
| 信号出力コネクタ | BNC | |||||
| 電気的仕様 | ||||||
| 抵抗値偏差 | ≤1%（実抵抗値は本体に表示） | |||||
| 抵抗値 | 0.005Ω | 0.01Ω | 0.02Ω | 0.05Ω | 0.1Ω | 0.2Ω |
| 最大連続電力 | 2W | 3W | ||||
| 抵抗温度係数/℃ | ±40ppm | |||||
| 最大許容パルスエネルギー | 5J | 4J | 6J | 8J | 10J | |
| 機械的仕様 | ||||||
| 同軸シャント直径 | 10.5mm | |||||
| 同軸シャント長さ | 42.8mm | 58.8mm | 78.8mm | |||
| 入力ピン寸法（リード線型） | 直径2mm／長さ15mm | |||||
| 本体重量 | 15g | 18g | 20g | |||
