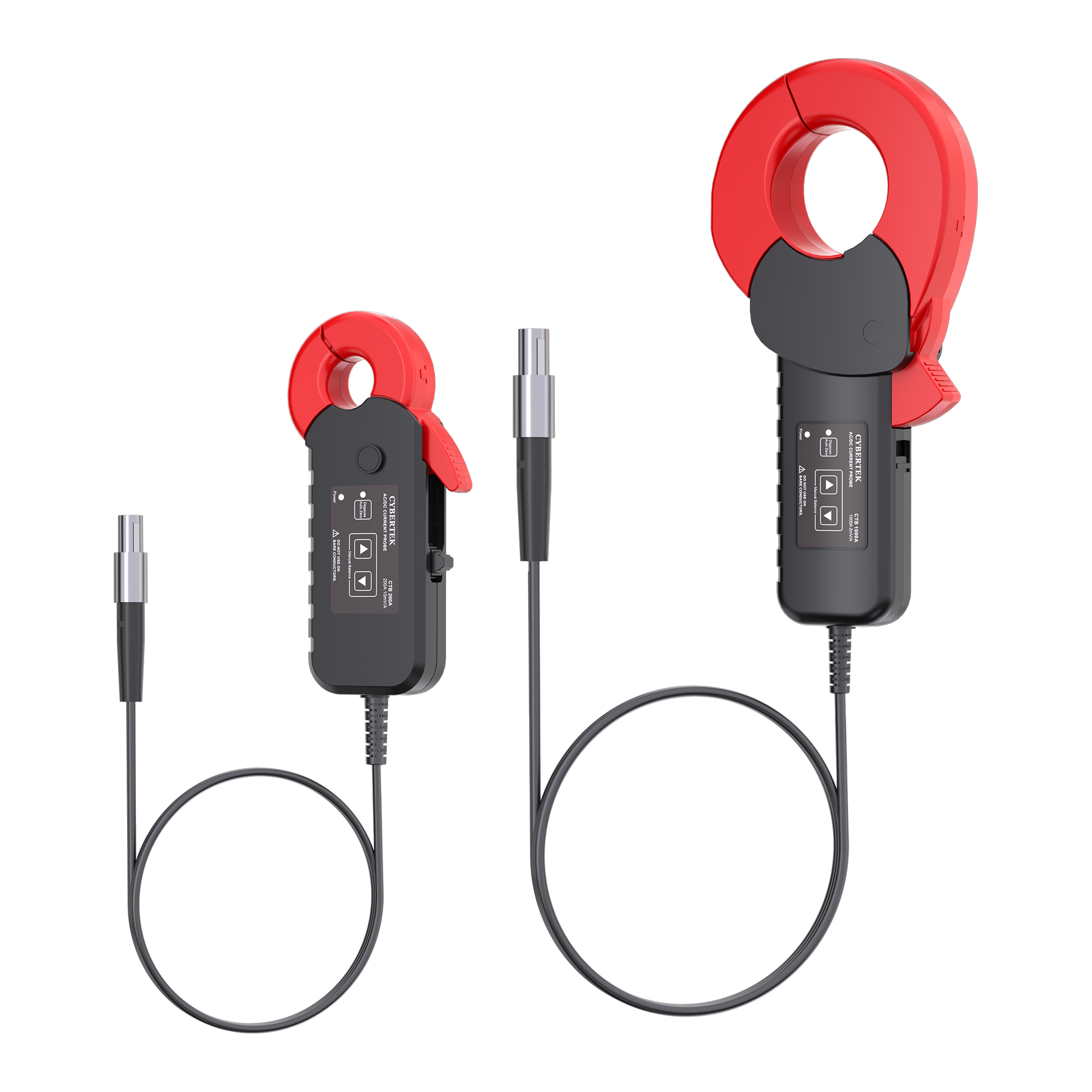

ラインナップ
CTB1000ACYBERTEK CTB1000A 電流プローブ DC～50kHz、1kA374,000円- CTB1000BCYBERTEK CTB1000B 電流プローブ DC～50kHz、1kA385,000円
- CTB1000CCYBERTEK CTB1000C 電流プローブ DC～50kHz、1kA385,000円
- CTB1000DCYBERTEK CTB1000D 電流プローブ DC～50kHz、1kA385,000円
- CTB2000ACYBERTEK CTB2000A 電流プローブ DC～50kHz、2kA484,000円
- CTB2000BCYBERTEK CTB2000B 電流プローブ DC～50kHz、2kA506,000円
- CTB2000CCYBERTEK CTB2000C 電流プローブ DC～50kHz、2kA506,000円
- CTB2000DCYBERTEK CTB2000D 電流プローブ DC～50kHz、2kA506,000円
- CTB200ACYBERTEK CTB200A 電流プローブ DC～600kHz、200A209,000円
- CTB200BCYBERTEK CTB200B 電流プローブ DC～600kHz、200A231,000円
- CTB200CCYBERTEK CTB200C 電流プローブ DC～600kHz、200A231,000円
- CTB200DCYBERTEK CTB200D 電流プローブ DC～600kHz、200A231,000円
- CTB20ACYBERTEK CTB20A 電流プローブ DC～1MHz、20A198,000円
- CTB20BCYBERTEK CTB20B 電流プローブ DC～1MHz、20A220,000円
- CTB20CCYBERTEK CTB20C 電流プローブ DC～1MHz、20A220,000円
- CTB20DCYBERTEK CTB20D 電流プローブ DC～1MHz、20A220,000円
- CTB500ACYBERTEK CTB500A 電流プローブ DC～100kHz、500A231,000円
- CTB500BCYBERTEK CTB500B 電流プローブ DC～100kHz、500A253,000円
- CTB500CCYBERTEK CTB500C 電流プローブ DC～100kHz、500A253,000円
- CTB500DCYBERTEK CTB500D 電流プローブ DC～100kHz、500A253,000円
- CTB501ACYBERTEK CTB501A 電流プローブ DC～500kHz、500A231,000円
- CTB501BCYBERTEK CTB501B 電流プローブ DC～500kHz、500A253,000円
- CTB501CCYBERTEK CTB501C 電流プローブ DC～500kHz、500A253,000円
- CTB501DCYBERTEK CTB501D 電流プローブ DC～500kHz、500A253,000円
規格表
| 型番 | CTB1000A | CTB1000B | CTB1000C | CTB1000D | CTB2000A | CTB2000B | CTB2000C | CTB2000D | CTB200A | CTB200B | CTB200C | CTB200D | CTB20A | CTB20B | CTB20C | CTB20D | CTB500A | CTB500B | CTB500C | CTB500D | CTB501A | CTB501B | CTB501C | CTB501D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 帯域幅 | DC～50kHz | DC～600kHz | DC～1MHz | DC～100kHz | DC～500kHz | |||||||||||||||||||
| 保存高度 | 12000m | |||||||||||||||||||||||
| 確度 | ||||||||||||||||||||||||
| DC | ||||||||||||||||||||||||
| 振幅 | ±0.2% rdg. ±0.02% f.s. | ±0.2% rdg. ±0.05% f.s. | ±0.2% rdg. ±0.02% f.s. | |||||||||||||||||||||
| DC<f≤100Hz | ||||||||||||||||||||||||
| 振幅 | ±0.2% rdg. ±0.01% f.s. | |||||||||||||||||||||||
| 位相 | ±0.1deg | |||||||||||||||||||||||
| 100Hz<f≤500Hz | ||||||||||||||||||||||||
| 振幅 | ±0.5% rdg. ±0.02% f.s. | ±0.6% rdg. ±0.02% f.s. | ±0.3% rdg. ±0.02% f.s. | |||||||||||||||||||||
| 位相 | ±0.2deg | |||||||||||||||||||||||
| 500Hz<f≤1kHz | ||||||||||||||||||||||||
| 振幅 | ±1.0% rdg. ±0.02% f.s. | ±0.5% rdg. ±0.02% f.s. | ||||||||||||||||||||||
| 位相 | ±0.5deg | |||||||||||||||||||||||
| 1kHz<f≤5kHz | ||||||||||||||||||||||||
| 振幅 | ±2.0% rdg. ±0.02% f.s. | ±1.0% rdg. ±0.02% f.s. | ±1% rdg. ±0.02% f.s. | ±1.0% rdg. ±0.02% f.s. | ||||||||||||||||||||
| 位相 | ±1.5deg | ±1.0deg | ±1.5deg | ±1.0deg | ||||||||||||||||||||
| 5kHz<f≤10kHz | ||||||||||||||||||||||||
| 振幅 | ±5.0% rdg. ±0.05% f.s. | ±1.5% rdg. ±0.02% f.s. | ||||||||||||||||||||||
| 位相 | ±2.0deg | ±1.5deg | ±2.0deg | ±1.5deg | ||||||||||||||||||||
| 10kHz<f≤50kHz | ||||||||||||||||||||||||
| 振幅 | ±30% rdg. ±0.02% f.s. | ±5.0% rdg. ±0.02% f.s. | ±2.0% rdg. ±0.02% f.s. | — | ±5.0% rdg. ±0.02% f.s. | |||||||||||||||||||
| 位相 | ±10deg | ±(0.5+0.1×f kHz)deg | — | ±(0.15×f kHz)deg | ||||||||||||||||||||
| 10kHz<f≤20kHz | ||||||||||||||||||||||||
| 振幅 | — | ±5% rdg. ±0.02% f.s. | — | |||||||||||||||||||||
| 位相 | — | ±(0.2×f kHz)deg | — | |||||||||||||||||||||
| 20kHz<f≤50kHz | ||||||||||||||||||||||||
| 振幅 | — | ±10% rdg. ±0.05% f.s. | — | |||||||||||||||||||||
| 位相 | — | ±(0.2×f kHz)deg | — | |||||||||||||||||||||
| 50kHz<f≤100kHz | ||||||||||||||||||||||||
| 振幅 | — | ±15% rdg. ±0.05% f.s. | ±5.0% rdg. ±0.05% f.s. | ±30% rdg. ±0.05% f.s. | ±15% rdg. ±0.05% f.s. | |||||||||||||||||||
| 位相 | — | ±(0.5+0.1×f kHz)deg | ±(0.2×f kHz)deg | ±(0.15×f kHz)deg | ||||||||||||||||||||
| 100kHz<f≤300kHz | ||||||||||||||||||||||||
| 振幅 | — | ±15% rdg. ±0.05% f.s. | ±10% rdg. ±0.05% f.s. | — | ||||||||||||||||||||
| 位相 | — | ±(0.5+0.1×f kHz)deg | — | |||||||||||||||||||||
| 300kHz<f≤600kHz | ||||||||||||||||||||||||
| 振幅 | — | ±30% rdg. ±0.05% f.s. | — | |||||||||||||||||||||
| 300kHz<f≤500kHz | ||||||||||||||||||||||||
| 振幅 | — | ±15% rdg. ±0.05% f.s. | — | |||||||||||||||||||||
| 500kHz<f≤1MHz | ||||||||||||||||||||||||
| 振幅 | — | ±30% rdg. ±0.05% f.s. | — | |||||||||||||||||||||
| 100kHz<f≤500kHz | ||||||||||||||||||||||||
| 振幅 | — | ±30% rdg. ±0.05% f.s. | ||||||||||||||||||||||
| 位相 | — | ±(0.15×f kHz)deg | ||||||||||||||||||||||
| 電気的仕様 | ||||||||||||||||||||||||
| 電源方式 | 専用電源 CTB104／CTB104A／CTB108 から給電 | 12V ACアダプタ | 4ピンLEMOコネクタ（横河製パワーアナライザから給電） | 12ピン丸形コネクタ（日置製パワーアナライザから給電） | 専用電源 CTB104／CTB104A／CTB108 から給電 | 12V ACアダプタ | 4ピンLEMOコネクタ（横河製パワーアナライザから給電） | 12ピン丸形コネクタ（日置製パワーアナライザから給電） | 専用電源 CTB104／CTB104A／CTB108 から給電 | 12V ACアダプタ | 4ピンLEMOコネクタ（横河製パワーアナライザから給電） | 12ピン丸形コネクタ（日置製パワーアナライザから給電） | 専用電源 CTB104／CTB104A／CTB108 から給電 | 12V ACアダプタ | 4ピンLEMOコネクタ（横河製パワーアナライザから給電） | 12ピン丸形コネクタ（日置製パワーアナライザから給電） | 専用電源 CTB104／CTB104A／CTB108 から給電 | 12V ACアダプタ | 4ピンLEMOコネクタ（横河製パワーアナライザから給電） | 12ピン丸形コネクタ（日置製パワーアナライザから給電） | 専用電源 CTB104／CTB104A／CTB108 から給電 | 12V ACアダプタ | 4ピンLEMOコネクタ（横河製パワーアナライザから給電） | 12ピン丸形コネクタ（日置製パワーアナライザから給電） |
| 電流伝送比 | 2mV/A | 1mV/A | 10mV/A | 0.1V/A | 4mV/A | |||||||||||||||||||
| 定格入力電流 | AC/DC 1000A | — | AC/DC 200A | AC/DC 20A | AC/DC 500A | |||||||||||||||||||
| DC | — | 2000A | — | |||||||||||||||||||||
| AC | — | 2000Apk | — | |||||||||||||||||||||
| 精度保証範囲 | 0℃～40℃、80%RH以下 | |||||||||||||||||||||||
| 温度ドリフト係数 | ||||||||||||||||||||||||
| 振幅感度 | ±0.02% rdg./℃以下 | ±0.02% rdg./℃以下 | ±0.02% rdg./℃以下 | |||||||||||||||||||||
| オフセット電圧 | ≤±0.01%f.s./℃ | ≤±0.01%f.s./℃ | ≤±0.01%f.s./℃ | |||||||||||||||||||||
| 導体位置による影響 | ±0.2%rdg.以下（入力1000A、50Hz/60Hz、外径30mmの電線を使用した場合） | ±0.1% rdg.以下（入力100A、DC～100Hz、外径5mmの電線） | ±0.1%rdg.以下（入力20A、DC～100Hz、外径5mmの電線を使用した場合） | ±0.2%rdg.以下（入力100A、DC～100Hz、外径10mmの電線を使用した場合） | ±0.1% rdg.以下（入力100A、DC～100Hz、外径5mmの電線） | |||||||||||||||||||
| 電源容量 | ±300mA以下（1000A/45Hz測定、±12V給電） | ±500mA以下（2000A/45Hz測定、±15V給電） | ±250mA以下（200A/45Hz測定、±12V給電） | ±200mA以下（20A/45Hz測定、±12V給電） | ±300mA以下（500A/45Hz測定、±12V給電） | |||||||||||||||||||
| 機械的仕様 | ||||||||||||||||||||||||
| プローブ重量 | 約880g | 約900g | 約385g | 約750g | 約400g | |||||||||||||||||||
| 接続ケーブル長 | 3m | |||||||||||||||||||||||
| クランプ本体寸法（L×W×H） | 246×116×35mm | 162×80×31mm | 246×116×35mm | 162×80×31mm | ||||||||||||||||||||
| 測定可能導体径 | φ50mm以下 | φ20mm以下 | φ50mm以下 | φ20mm以下 | ||||||||||||||||||||
| 環境条件 | ||||||||||||||||||||||||
| 保存温湿度範囲 | -40℃～85℃、80%RH以下（結露なきこと） | |||||||||||||||||||||||
| 使用高度 | 2000m | |||||||||||||||||||||||
| 使用環境 | 屋内、汚染度2 | |||||||||||||||||||||||
| 使用温湿度範囲 | -40℃～85℃、80%RH以下（結露なきこと） | -40℃～60℃、80%RH以下（結露なきこと） | -40℃～85℃、80%RH以下（結露なきこと） | |||||||||||||||||||||
