ラインナップ

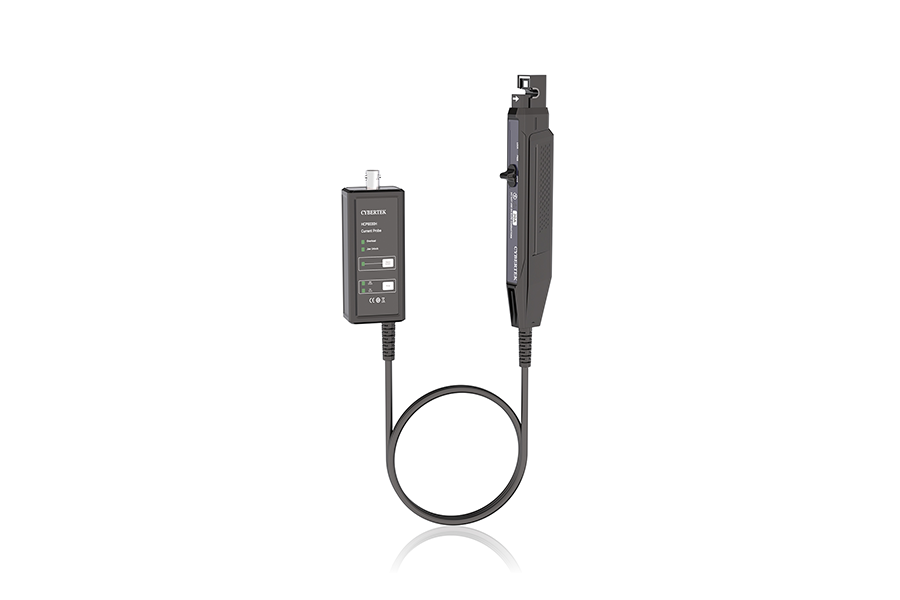

HCPX8030CYBERTEK HCPX8000シリーズ 電流プローブ DC～50MHz、30A330,000円- HCPX8030CCYBERTEK HCPX8000シリーズ 電流プローブ DC～70MHz、30A341,000円
- HCPX8030DCYBERTEK HCPX8000シリーズ 電流プローブ DC～100MHz、30A451,000円
- HCPX8030HCYBERTEK HCPX8000シリーズ 電流プローブ DC～120MHz、30A462,000円
- HCPX8050CYBERTEK HCPX8000シリーズ 電流プローブ DC～50MHz、50A407,000円
- HCPX8070CYBERTEK HCPX8000シリーズ 電流プローブ DC～30MHz、70A451,000円
HCPX8150CYBERTEK HCPX8000シリーズ 電流プローブ DC～12MHz、150A517,000円- HCPX8150ACYBERTEK HCPX8000シリーズ 電流プローブ DC～22MHz、150A550,000円
- HCPX8300CYBERTEK HCPX8000シリーズ 電流プローブ DC～6MHz、300A726,000円
- HCPX8300ACYBERTEK HCPX8000シリーズ 電流プローブ DC～8MHz、300A759,000円
- HCPX8500CYBERTEK HCPX8000シリーズ 電流プローブ DC～5MHz、500A847,000円
規格表
| 型番 | HCPX8030 | HCPX8030C | HCPX8030D | HCPX8030H | HCPX8050 | HCPX8070 | HCPX8150 | HCPX8150A | HCPX8300 | HCPX8300A | HCPX8500 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 分解能 | |||||||||||
| 5A | 1mA | — | |||||||||
| 30A | 10mA | — | 10mA | — | |||||||
| 7.5A | — | 1mA | — | ||||||||
| 50A | — | 10mA | — | 10mA | — | ||||||
| 10A | — | 2mA | — | ||||||||
| 70A | — | 20mA | — | ||||||||
| 150A | — | 100mA | — | ||||||||
| 300A | — | 100mA | — | ||||||||
| 75A | — | 10mA | |||||||||
| 500A | — | 100mA | |||||||||
| 立ち上がり時間 | ≤7ns | ≤5ns | ≤3.5ns | ≤2.92ns | ≤7ns | ≤11.6ns | ≤29ns | ≤16ns | ≤58ns | ≤50ns | ≤70ns |
| レンジ | |||||||||||
| 5A | 1X | — | |||||||||
| 30A | 10X | — | 10X | — | |||||||
| 7.5A | — | 1X | — | ||||||||
| 50A | — | 10X | — | 10X | — | ||||||
| 10A | — | 2X | — | ||||||||
| 70A | — | 20X | — | ||||||||
| 150A | — | 100X | — | ||||||||
| 300A | — | 100X | — | ||||||||
| 75A | — | 10X | |||||||||
| 500A | — | 100X | |||||||||
| ピーク電流 | 50Apk | 75Apk | 100Apk | 300Apk | 500Apk | 750Apk | |||||
| クランプ直径 | 5mm | 20mm | |||||||||
| 帯域幅（-3 dB） | DC～50MHz | DC～70MHz | DC～100MHz | DC～120MHz | DC～50MHz | DC～30MHz | DC～12MHz | DC～22MHz | DC～6MHz | DC～8MHz | DC～5MHz |
| 終端負荷要求 | ≥100kΩ | ||||||||||
| ケーブル長 | 1m | 1.5m | |||||||||
| 保存高度 | 12000m | ||||||||||
| 電気的仕様 | |||||||||||
| 過負荷 | |||||||||||
| 5A | ≥5APk | — | |||||||||
| 30A | ≥50APk | — | ≥30APk | — | |||||||
| 7.5A | — | ≥7.5APk | — | ||||||||
| 50A | — | ≥75APk | — | ≥50APk | — | ||||||
| 10A | — | ≥10APk | — | ||||||||
| 70A | — | ≥100APk | — | ||||||||
| 150A | — | ≥300APk | — | ||||||||
| 300A | — | ≥500APk | — | ||||||||
| 75A | — | ≥75APk | |||||||||
| 500A | — | ≥750APk | |||||||||
| 最大アンペア秒積 | 50A·ms | 75A·ms | 100A·ms | 300A·ms | 500A·ms | 750A·ms | |||||
| 電源方式 | DC5V/2A（標準アダプタ） | ||||||||||
| 連続電流最大値 | 30Arms | 50Arms | 70Arms | 150Arms | 300Arms | 500Arms | |||||
| 電流伝送比 | |||||||||||
| 5A | 1V/A | — | |||||||||
| 30A | 0.1V/A | — | 0.1V/A | — | |||||||
| 7.5A | — | 1V/A | — | ||||||||
| 50A | — | 0.1V/A | — | 0.1V/A | — | ||||||
| 10A | — | 0.5V/A | — | ||||||||
| 70A | — | 0.05V/A | — | ||||||||
| 150A | — | 0.01V/A | — | ||||||||
| 300A | — | 0.01V/A | — | ||||||||
| 75A | — | 0.1V/A | |||||||||
| 500A | — | 0.01V/A | |||||||||
| 確度(DC、45～66Hz、最大連続電流) | |||||||||||
| 5A | ±1%±1mA | — | |||||||||
| 30A | ±1%±10mA | — | ±1%±10mA | — | |||||||
| 7.5A | — | ±1%±1mA | — | ||||||||
| 50A | — | ±1%±10mA | — | ±1%±10mA | — | ||||||
| 10A | — | ±1%±2mA | — | ||||||||
| 70A | — | ±1%±20mA | — | ||||||||
| 150A | — | ±1%±100mA | — | ||||||||
| 300A | — | ±1%±100mA | — | ||||||||
| 75A | — | ±1%±10mA | |||||||||
| 500A | — | ±1%±100mA | |||||||||
| 最大絶縁電線電圧 | 300V CAT I | — | |||||||||
| CAT II | — | 600V | |||||||||
| CAT III | — | 300V | |||||||||
| 機械的仕様 | |||||||||||
| プローブ重量 | 255g | 525g | |||||||||
| クランプ寸法（L×W×H） | 176×39.5×18mm | 174×67.5×30mm | |||||||||
| 終端ユニット寸法（L×W×H） | 91.5×40×26.5mm | ||||||||||
| 環境条件 | |||||||||||
| 保存温湿度範囲 | -10～50℃、80%以下 | ||||||||||
| 使用高度 | 2000m | ||||||||||
| 使用温湿度範囲 | 0～40℃、80%以下 | ||||||||||
