ラインナップ

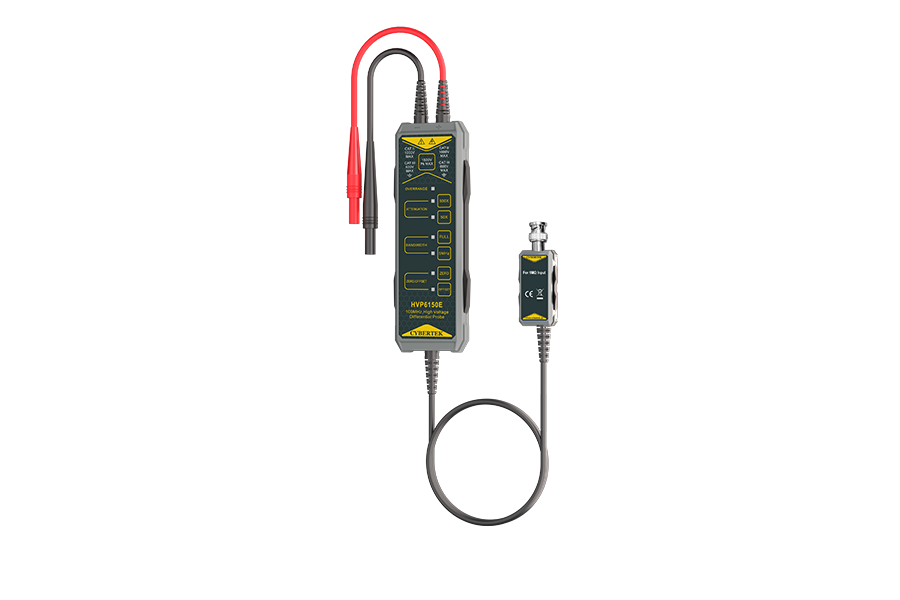

HVP6150ECYBERTEK HVP6150E 差動プローブ 100MHz、1500V143,000円

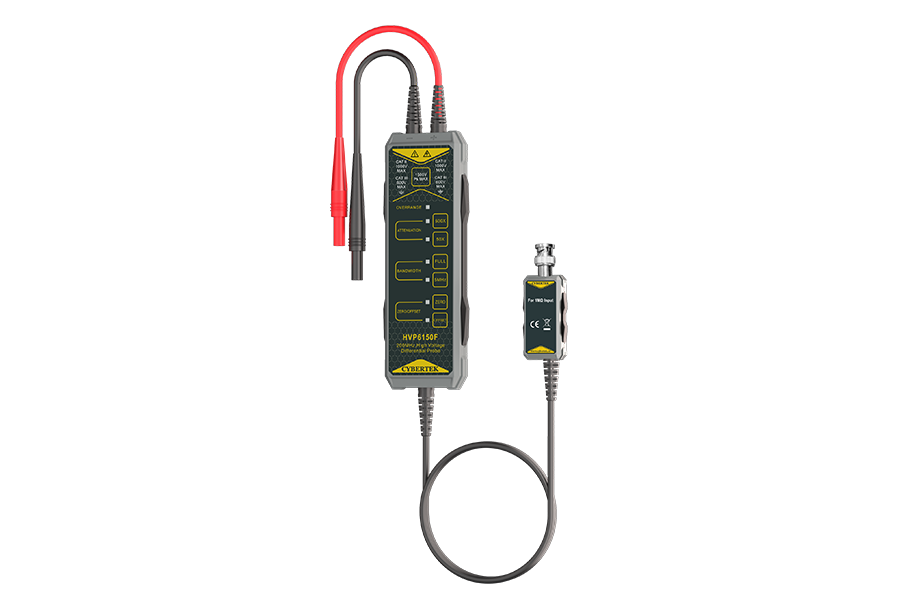

HVP6150FCYBERTEK HVP6150F 差動プローブ 200MHz、1500V165,000円

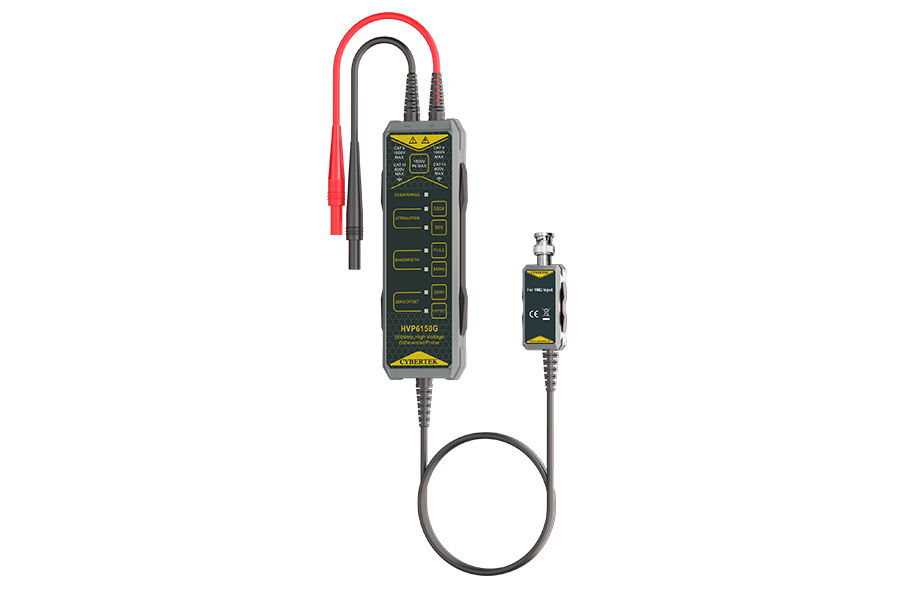

HVP6150GCYBERTEK HVP6150G 差動プローブ 350MHz、1500V198,000円
HVP6150HCYBERTEK HVP6150H 差動プローブ 500MHz、1500V264,000円- HVP6350ECYBERTEK HVP6350E 差動プローブ 100MHz、3500V176,000円
- HVP6350FCYBERTEK HVP6350F 差動プローブ 200MHz、3500V198,000円
- HVP6350GCYBERTEK HVP6350G 差動プローブ 350MHz、3500V253,000円
- HVP6350HCYBERTEK HVP6350H 差動プローブ 500MHz、3500V308,000円
- HVP6700ECYBERTEK HVP6700E 差動プローブ 100MHz、7000V264,000円
- HVP6700FCYBERTEK HVP6700F 差動プローブ 200MHz、7000V286,000円
- HVP6700GCYBERTEK HVP6700G 差動プローブ 350MHz、7000V374,000円
- HVP6700HCYBERTEK HVP6700H 差動プローブ 500MHz、7000V484,000円
規格表
| 型番 | HVP6150E | HVP6150F | HVP6150G | HVP6150H | HVP6350E | HVP6350F | HVP6350G | HVP6350H | HVP6700E | HVP6700F | HVP6700G | HVP6700H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入力インピーダンス | ||||||||||||
| 各入力－グランド間 | 5MΩ | 20MΩ | ||||||||||
| 入力端子間 | 10MΩ | 40MΩ | ||||||||||
| 立ち上がり時間 | ≤3.5ns | ≤1.75ns | ≤1ns | ≤700ps | ≤3.5ns | ≤1.75ns | ≤1ns | ≤700ps | ≤3.5ns | ≤1.75ns | ≤1ns | ≤700ps |
| 動作温度 | 0℃～45℃ | |||||||||||
| 入力容量 | ||||||||||||
| 各入力－グランド間 | <4pF | <5pF | ||||||||||
| 入力端子間 | <2pF | <2.5pF | ||||||||||
| 動作湿度 | ≤85%RH | |||||||||||
| 保存温度 | -30℃～70℃ | |||||||||||
| 帯域幅（-3 dB） | 100MHz | 200MHz | 350MHz | 500MHz | 100MHz | 200MHz | 350MHz | 500MHz | 100MHz | 200MHz | 350MHz | 500MHz |
| 終端負荷要求 | ≥100kΩ | 50Ω | ≥100kΩ | 50Ω | ≥100kΩ | 50Ω | ||||||
| レンジ選択(減衰比) | 50X/500X | 100X/1000X | 200X/2000X | 100X/1000X | 200X/2000X | |||||||
| 最大差動測定電圧Vp(DC+ピークAC) | ||||||||||||
| 50X | ±150V | — | ||||||||||
| 500X | ±1500V | — | ||||||||||
| 100X | — | ±150V | ±350V | — | ±700V | — | ||||||
| 1000X | — | ±1500V | ±3500V | — | ±7000V | — | ||||||
| 200X | — | ±350V | — | ±700V | ||||||||
| 2000X | — | ±3500V | — | ±7000V | ||||||||
| 最大差動測定電圧（実効値） | ||||||||||||
| 50X | ±106Vrms | — | ||||||||||
| 500X | ±1060Vrms | — | ||||||||||
| 100X | — | ±106Vrms | ±247Vrms | — | ±500Vrms | — | ||||||
| 1000X | — | ±1060Vrms | ±2475Vrms | — | ±5000Vrms | — | ||||||
| 200X | — | ±247Vrms | — | ±500Vrms | ||||||||
| 2000X | — | ±2475Vrms | — | ±5000Vrms | ||||||||
| 過負荷表示電圧しきい値 | ||||||||||||
| 50X | ≥150V | — | ||||||||||
| 500X | ≥1500V | — | ||||||||||
| 100X | — | ≥150V | ≥350V | — | ≥700V | — | ||||||
| 1000X | — | ≥1500V | ≥3500V | — | ≥7000V | — | ||||||
| 200X | — | ≥350V | — | ≥700V | ||||||||
| 2000X | — | ≥3500V | — | ≥7000V | ||||||||
| 最大入力対地電圧(Vrms) | 600V CATIII; 1000V CATII | 1000V CATIII; 1500V CATII | ||||||||||
| 同相電圧(DC+ピークAC) | ±1500V | ±3500V | ±7000V | |||||||||
| CMRR（同相除去比） | ||||||||||||
| DC | >80dB | |||||||||||
| 100kHz | >60dB | |||||||||||
| 1MHz | >50dB | |||||||||||
| 帯域制限(5MHz) | ≥-3dB@5MHz | |||||||||||
| 過負荷表示灯(赤色) | あり | |||||||||||
| 自動保存機能 | あり | |||||||||||
| 過負荷警報音 | あり | — | あり | — | あり | — | ||||||
| オフセット電圧除去機能 | あり | |||||||||||
| 自動ゼロ調整機能 | あり | |||||||||||
| 保存湿度 | ≤90%RH | |||||||||||
| 保存高度 | 12000m | |||||||||||
| 遅延時間 | ||||||||||||
| プローブ | ||||||||||||
| 50X | 15.5ns | 12.2ns | — | |||||||||
| 500X | 14.5ns | 11.2ns | — | |||||||||
| 100X | — | 12.2ns | 15.5ns | 12.2ns | — | 15.5ns | — | |||||
| 1000X | — | 11.2ns | 14.5ns | 11.2ns | — | 14.5ns | — | |||||
| 200X | — | 12.2ns | — | 12.2ns | ||||||||
| 2000X | — | 11.2ns | — | 11.2ns | ||||||||
| ノイズ(Vrms) | ||||||||||||
| 50X | <60mV | <110mV | <170mV | — | ||||||||
| 500X | <300mV | <150mV | <240mV | — | ||||||||
| 100X | — | <200mV | <155mV | <220mV | <270mV | — | <250mV | — | ||||
| 1000X | — | <400mV | <600mV | <280mV | <370mV | — | <1V | — | ||||
| 200X | — | <350mV | — | <400mV | <530mV | <600mV | ||||||
| 2000X | — | <700mV | — | <590mV | <750mV | <1V | ||||||
| 確度 | ±1% | |||||||||||
| 電源 | USB 5V/2Aアダプタ | |||||||||||
| 過電圧警報音 | — | あり | — | あり | — | あり | ||||||
| 機械的仕様 | ||||||||||||
| プローブ重量 | 335g | |||||||||||
| 機械仕様 | ||||||||||||
| 差動入力線 | 28cm | |||||||||||
| プローブコントロールボックス寸法 | 185×63×26mm | |||||||||||
| プローブ出力部寸法 | 83×31×22mm | |||||||||||
| 環境仕様 | ||||||||||||
| 動作高度 | 3000m | |||||||||||
