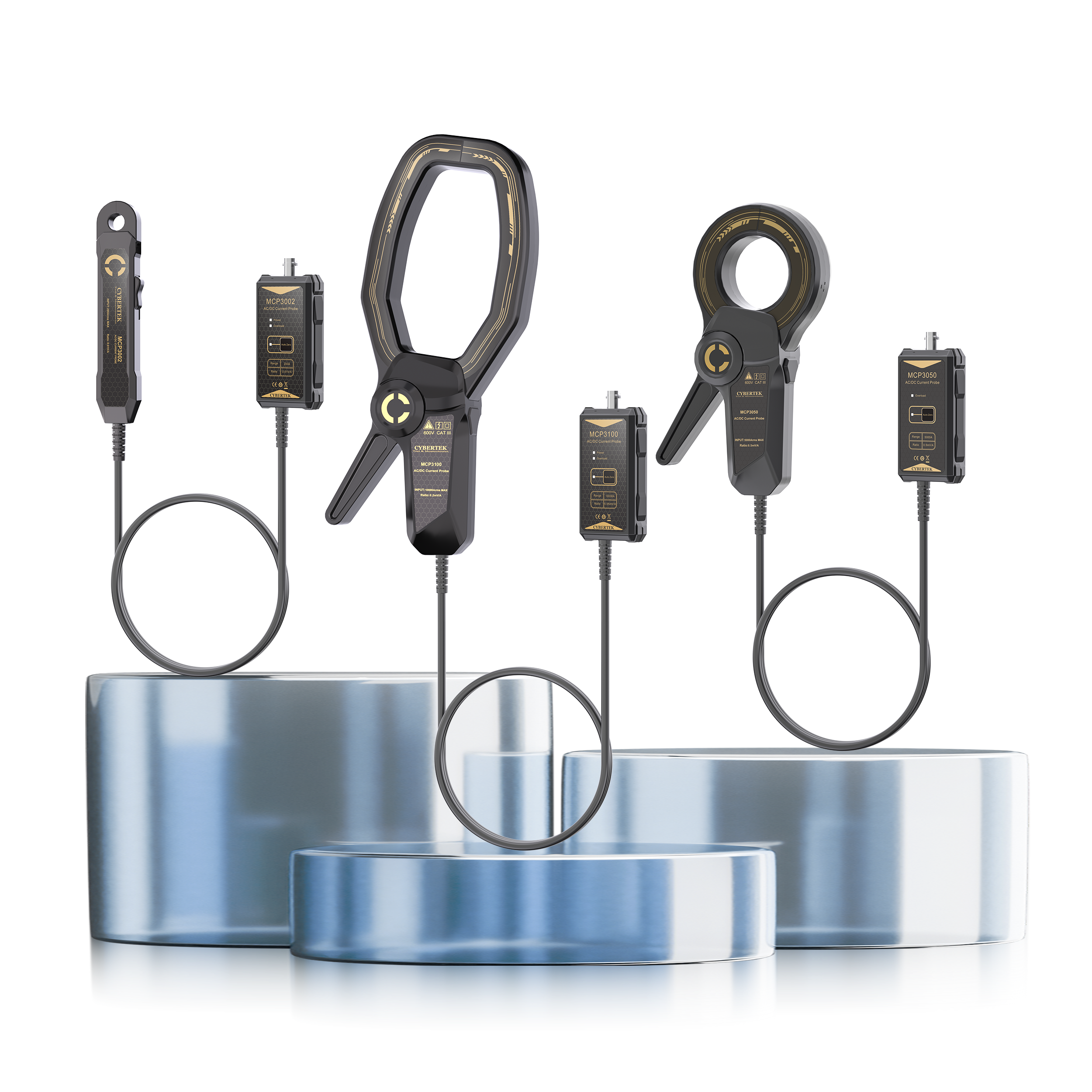

ラインナップ
MCP3002CYBERTEK MCP3000シリーズ 電流プローブ DC～30MHz、200A528,000円
MCP3010CYBERTEK MCP3000シリーズ 電流プローブ DC～12MHz、1kA913,000円- MCP3020CYBERTEK MCP3000シリーズ 電流プローブ DC～12MHz、2kA1,067,000円
- MCP3050CYBERTEK MCP3000シリーズ 電流プローブ DC～12MHz、5kA1,342,000円
- MCP3050DCYBERTEK MCP3000シリーズ 電流プローブ DC～1.5MHz、5kA1,342,000円
- MCP3100CYBERTEK MCP3000シリーズ 電流プローブ DC～1.5MHz、10kA1,606,000円
- MCP3200CYBERTEK MCP3000シリーズ 電流プローブ DC～1.5MHz、20kA1,870,000円
規格表
| 型番 | MCP3002 | MCP3010 | MCP3020 | MCP3050 | MCP3050D | MCP3100 | MCP3200 |
|---|---|---|---|---|---|---|---|
| ピーク電流 | 280Apk | 1500Apk | 3000Apk | 7000Apk | 14000Apk | 28000Apk | |
| クランプ直径 | 12mm | 54mm | — | ||||
| 長さ(最大) | — | 150mm | |||||
| 幅(最大) | — | 85mm | |||||
| 保存温度 | -20℃～+80℃ | ||||||
| 最大測定電流 | 200Arms | 1000Arms | 2000Arms | 5000Arms | 10000Arms | 20000Arms | |
| 帯域幅（-3 dB） | DC～30MHz | DC～12MHz | DC～1.5MHz | ||||
| 電気的仕様 | |||||||
| 電源方式 | DC5V/2A（標準アダプタ） | ||||||
| 最大絶縁電線電圧 | — | CATII 600V | |||||
| レンジ感度 | 10mV/A | 2mV/A | 1mV/A | 0.5mV/A | 0.2mV/A | 0.1mV/A | |
| 代表精度(DC、45Hz～66Hz) | ±2%rdg ±2mV | ±2%rdg ±1mV | |||||
| 終端負荷インピーダンス | ≥100kΩ | ||||||
| 機械的仕様 | |||||||
| クランプ寸法 | 156×32×16mm | 215×105×42mm | 334×137×48mm | ||||
| 出力ボックス寸法 | 97×50×25mm | ||||||
| 最大被測定導体寸法 | 直径12mm | 直径54mm | 直径85mm、または幅150mmの銅バー | ||||
| クランプ～出力ボックス間ケーブル長 | 1m | ||||||
| 環境条件 | |||||||
| 使用温度 | 0℃～+50℃ | ||||||
| 使用高度 | 0～2000m | ||||||
| 使用相対湿度 | |||||||
| 0℃～+40℃ | 95%RH | ||||||
| +40℃～+50℃ | 45%RH | ||||||
| 汚染度 | 2 | ||||||
