ラインナップ

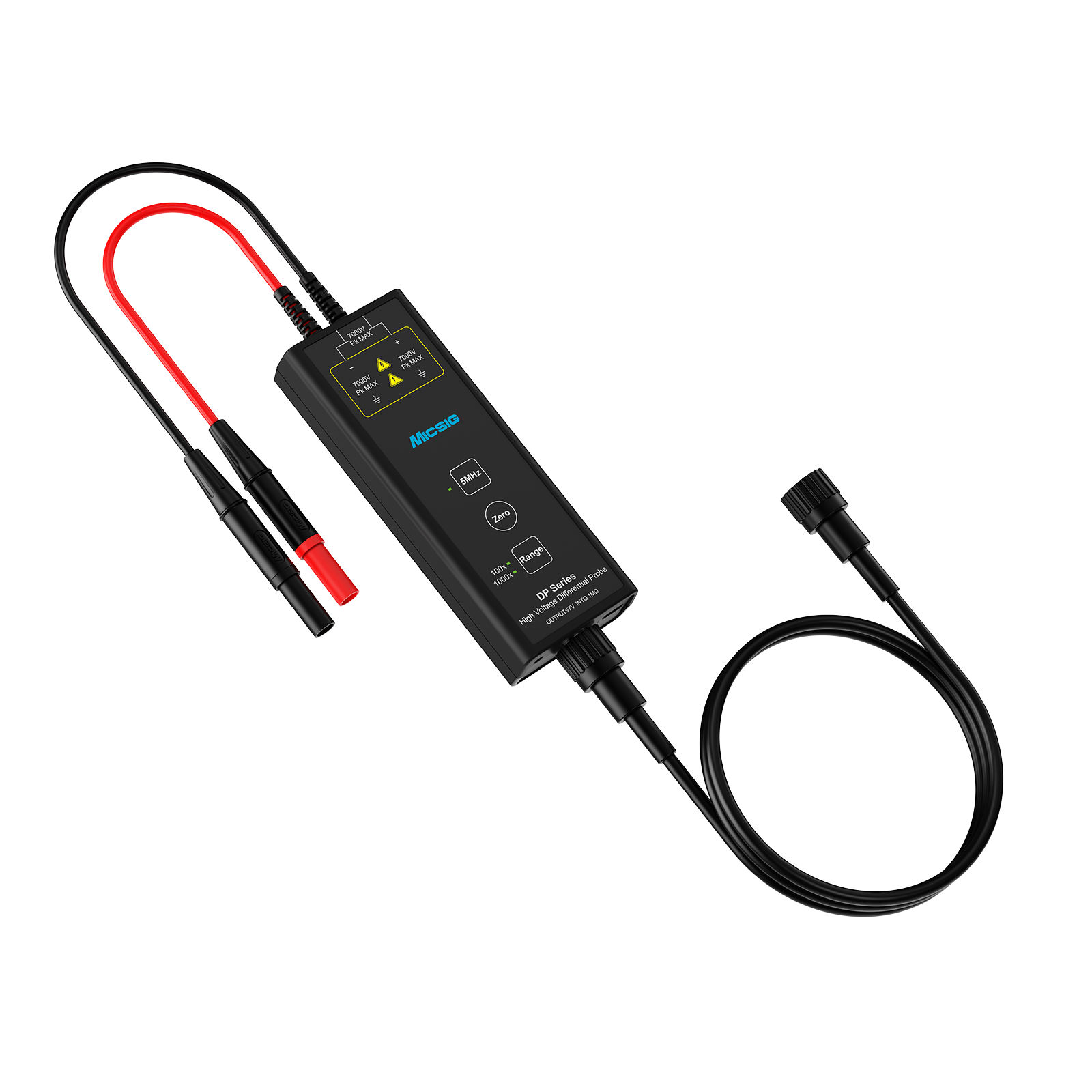

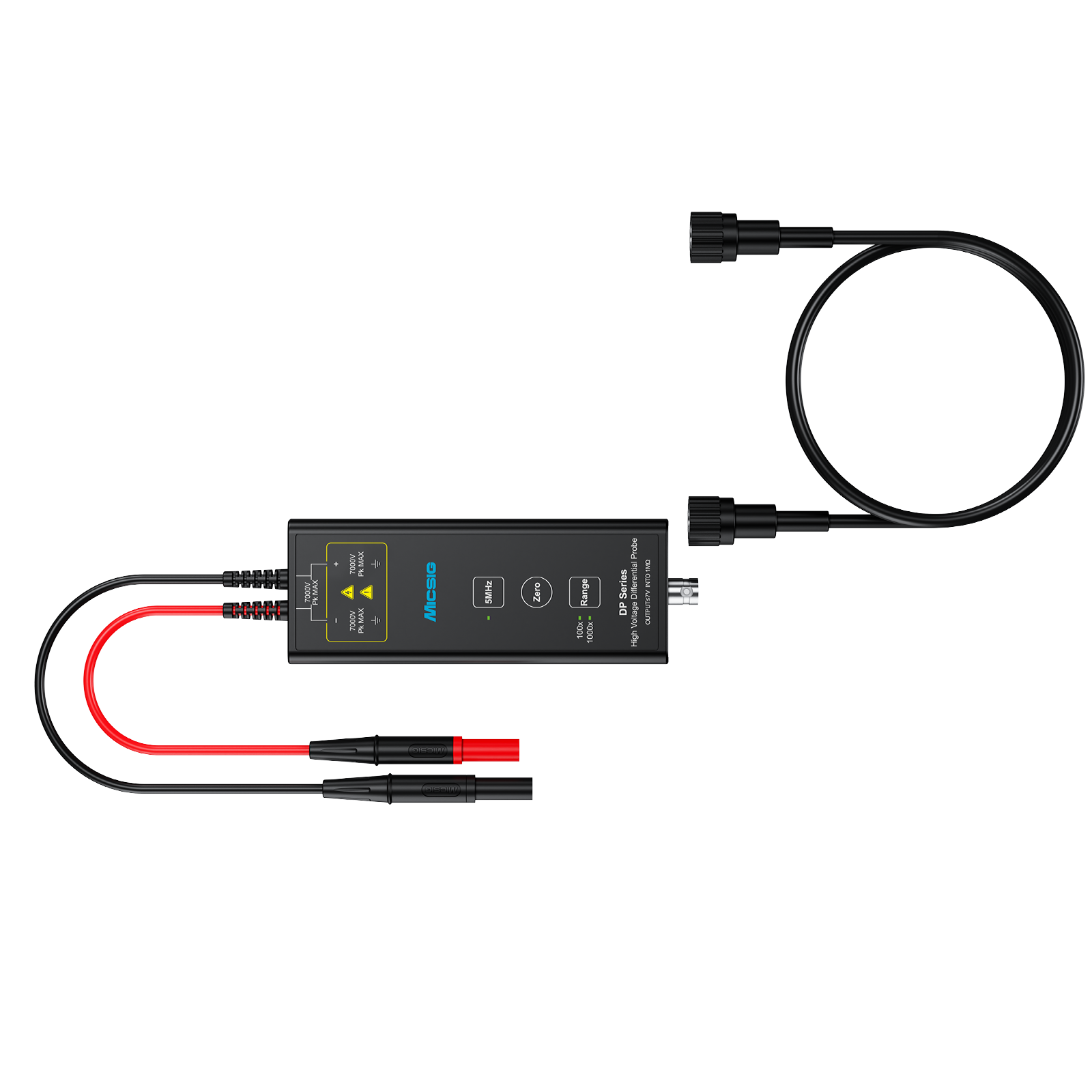

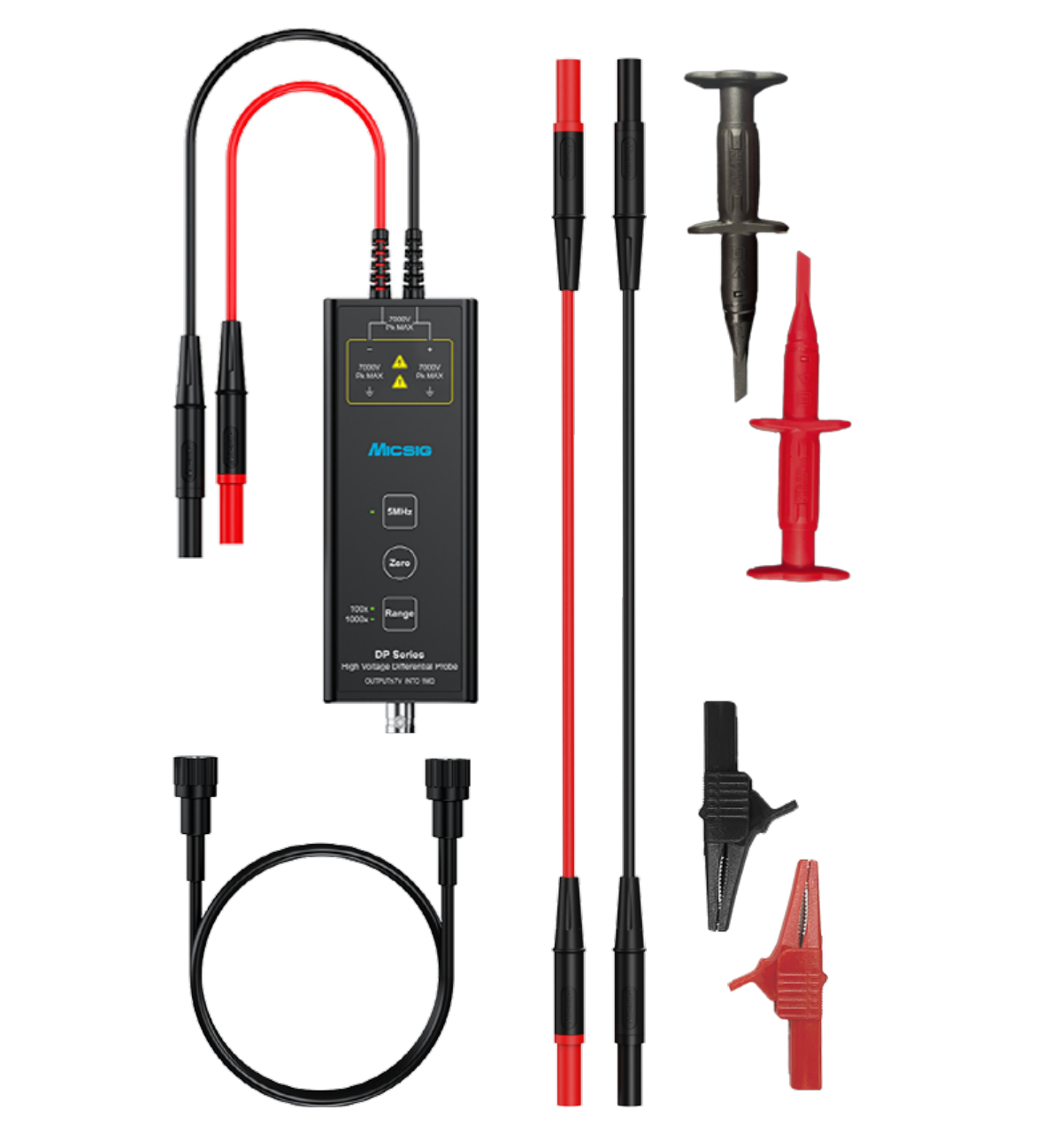

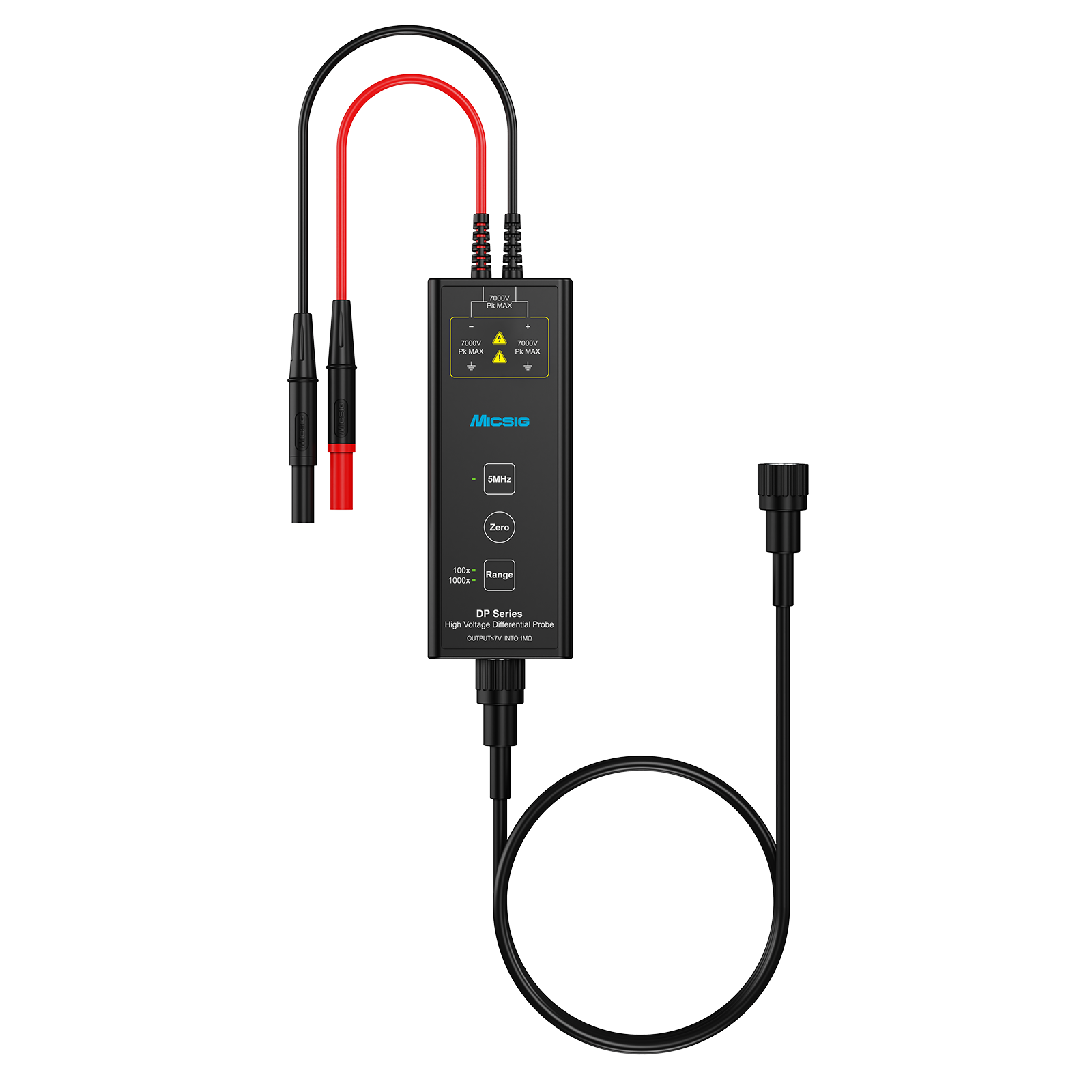

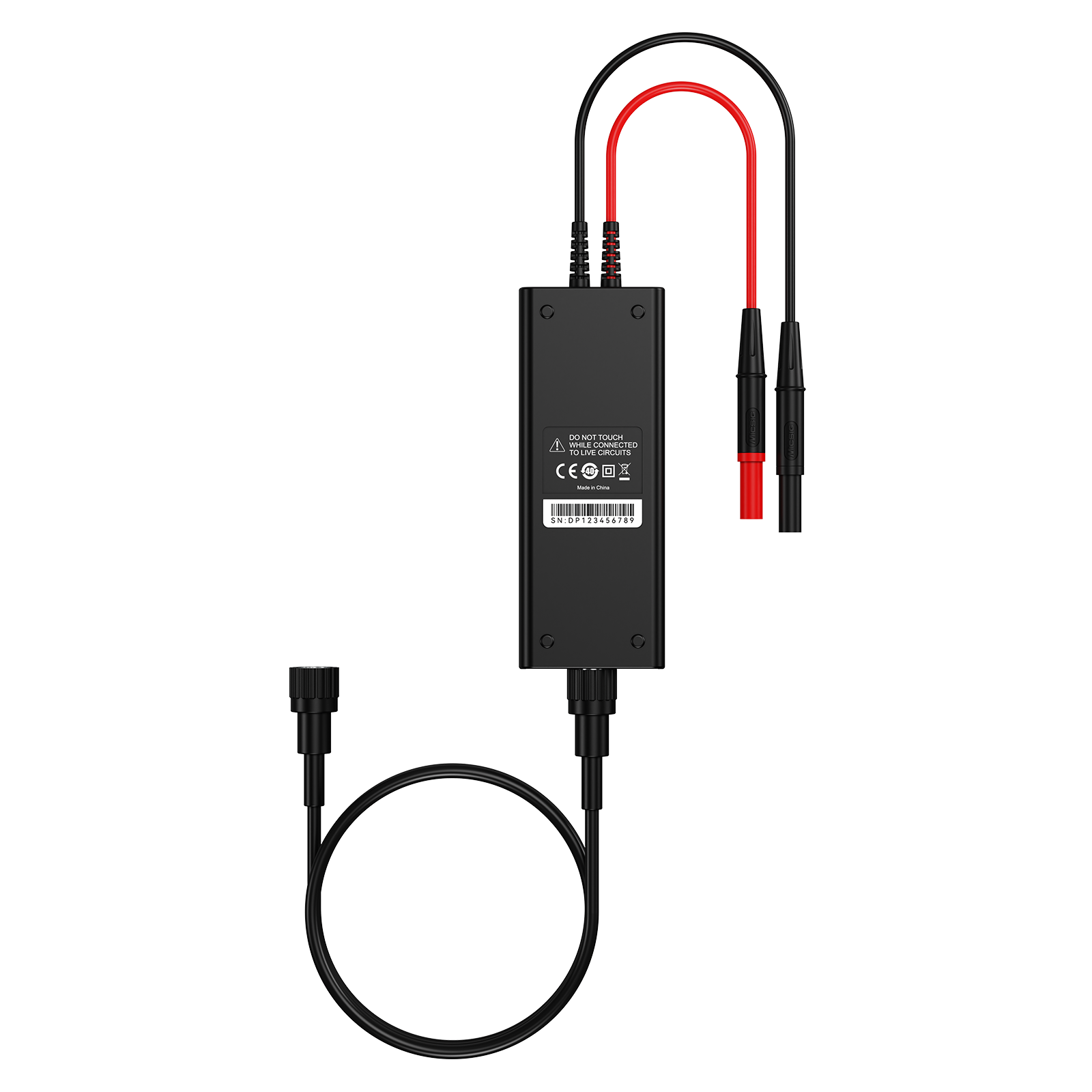

DP1500Micsig DPシリーズ 差動プローブ 100MHz、1500V77,000円- DP1502Micsig DPシリーズ 差動プローブ 200MHz、1500V110,000円
- DP1503Micsig DPシリーズ 差動プローブ 300MHz、1500V297,000円
- DP3000Micsig DPシリーズ 差動プローブ 100MHz、3000V77,000円
- DP3002Micsig DPシリーズ 差動プローブ 200MHz、3000V110,000円
- DP3003Micsig DPシリーズ 差動プローブ 300MHz、3000V297,000円
- DP700Micsig DPシリーズ 差動プローブ 100MHz、700V77,000円
- DP7000Micsig DPシリーズ 差動プローブ 100MHz、7000V209,000円
- DP7002Micsig DPシリーズ 差動プローブ 200MHz、7000V275,000円
- DP702Micsig DPシリーズ 差動プローブ 200MHz、700V110,000円
規格表
| 型番 | DP1500 | DP1502 | DP1503 | DP3000 | DP3002 | DP3003 | DP700 | DP7000 | DP7002 | DP702 |
|---|---|---|---|---|---|---|---|---|---|---|
| 入力インピーダンス | ||||||||||
| 差動 | 13.2MΩ/1.67pF | 30MΩ/0.78pF | 20MΩ / 1.5pF | 30MΩ/0.78pF | 6MΩ/1.67pF | 120MΩ/0.78pF | 6MΩ/1.67pF | |||
| 端子-GND | 6.6MΩ/3.3pF | 15MΩ/1.57pF | 10MΩ / 3pF | 15MΩ/1.57pF | 3MΩ/3.3pF | 60MΩ/1.57 | 60MΩ/1.57pF | 3MΩ/3.3pF | ||
| 最大差動電圧 (DC+AC PK) | ||||||||||
| 50X | 150V | — | ||||||||
| 500X | 1500V | — | ||||||||
| 100X | — | 300V | — | 700V | — | |||||
| 1000X | — | 3000V | — | 7000V | — | |||||
| 20X | — | 70V | — | 70V | ||||||
| 200X | — | 700V | — | 700V | ||||||
| 周波数帯域 | 100MHz | 200MHz | 300MHz | 100MHz | 200MHz | 300MHz | 100MHz | 200MHz | ||
| CMRR | ||||||||||
| DC | >-80dB | |||||||||
| 100kHz | >-60dB | >-70dB | >-60dB | >-70dB | >-60dB | |||||
| 10MHz | >-30dB | >-40dB | >-30dB | >-40dB | >-30dB | |||||
| 100MHz | >-26dB | — | >-26dB | — | >-26dB | |||||
| 120MHz | — | >-26dB | — | >-26dB | — | |||||
| 出力インピーダンス | 1MΩ | 50MΩ | 1MΩ | 50MΩ | 1MΩ | |||||
よくある質問
QMICISIG製品は購入時の校正書類対応可能ですか？
AMicsig製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
