ラインナップ

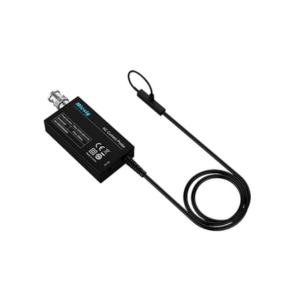

RCP12000XSMicsig RCPシリーズ フレキシブルAC電流プローブ 30MHz、12000Apk363,000円- RCP1200XSMicsig RCPシリーズ フレキシブルAC電流プローブ 30MHz、1200Apk264,000円
- RCP120XSMicsig RCPシリーズ フレキシブルAC電流プローブ 30MHz、120Apk176,000円
- RCP300-XSMicsig RCPシリーズ フレキシブルAC電流プローブ 30MHz、300Apk176,000円
- RCP3000XSMicsig RCPシリーズ フレキシブルAC電流プローブ 30MHz、3000Apk330,000円
- RCP300XSMicsig RCPシリーズ フレキシブルAC電流プローブ 30MHz、300Apk176,000円
- RCP600-XSMicsig RCPシリーズ フレキシブルAC電流プローブ 30MHz、600Apk264,000円
- RCP6000XSMicsig RCPシリーズ フレキシブルAC電流プローブ 30MHz、6000Apk330,000円
- RCP600XSMicsig RCPシリーズ フレキシブルAC電流プローブ 30MHz、600Apk264,000円
- RCP60XSMicsig RCPシリーズ フレキシブルAC電流プローブ 30MHz、60Apk176,000円
規格表
| 型番 | RCP12000XS | RCP1200XS | RCP120XS | RCP300-XS | RCP3000XS | RCP300XS | RCP600-XS | RCP6000XS | RCP600XS | RCP60XS |
|---|---|---|---|---|---|---|---|---|---|---|
| インターフェース | BNC | for 1MΩ BNC | BNC | for 1MΩ BNC | BNC | |||||
| 周波数範囲 | — | 10Hz - 30MHz | — | 10Hz - 30MHz | — | |||||
| ピーク電流 | 12000Apk | 1200Apk | 120Apk | — | 3000Apk | 300Apk | — | 6000Apk | 600Apk | 60Apk |
| 感度 | 0.5mV/A | 5mV/A | 50mV/A | — | 2mV/A | 20mV/A | — | 1mV/A | 10mV/A） | 100mV/A |
| ピーク di/dt | 70kA/μs | 8kA/μs | — | 70kA/μs | 20kA/μs | — | 70kA/μs | 40kA/μs | 4kA/μs | |
| ドループ | 2%/ms | 3%/ms | 35%/ms | — | 2%/ms | 9%/ms | — | 2%/ms | 6%/ms | 65%/ms |
| コイル部の耐電圧 | AC 1kVrms (1min) (50Hz/60Hz) | — | AC 1kVrms (1min) (50Hz/60Hz) | — | AC 1kVrms (1min) (50Hz/60Hz) | |||||
| コイル内径 | 25mm, 太さ20mmまでの電線を測定可能 , カスタマイズ可能 | — | 25mm, 太さ20mmまでの電線を測定可能 , カスタマイズ可能 | — | 25mm, 太さ20mmまでの電線を測定可能 , カスタマイズ可能 | |||||
| コイル円周 | 80mm, カスタマイズ可能 | — | 80mm, カスタマイズ可能 | — | 80mm, カスタマイズ可能 | |||||
| コイル線径 | 1.6 mm | — | 1.6 mm | — | 1.6 mm | |||||
| 電流測定範囲 | — | 200mApk - 300Apk | — | 200mApk - 600Apk | — | |||||
| 出力電圧/電流比 | — | 20mV/A （50X） | — | 10mV/A（100X） | — | |||||
| ピーク電圧 | — | AC 2kVrms (1分) (50Hz/60Hz) (ロゴスキー・コイル部のみ) | — | AC 2kVrms (1分) (50Hz/60Hz) (ロゴスキー・コイル部のみ) | — | |||||
| コイル・ループ直径 | — | 1.6 mm | — | 1.6 mm | — | |||||
| ケーブル長 | 1.5m， カスタマイズ可能 | — | 1.5m， カスタマイズ可能 | — | 1.5m， カスタマイズ可能 | |||||
| 周波数帯域 | 2Hz - 30MHz | 12Hz - 30MHz | 34Hz - 30MHz | — | 3Hz - 30MHz | 10Hz - 30MHz | — | 2Hz - 30MHz | 10Hz - 30MHz | 85Hz - 30MHz |
| 確度（代表値） | 2% | 1% | 2% | 1% | 2% | |||||
| 出力インピーダンス | 1MΩ | — | 1MΩ | — | 1MΩ | |||||
| ノイズ | ＜6mVpp | ＜5mVpp | ＜20mVpp | ＜18mVpp | ＜5mVpp | ＜18mVpp | ＜12mVpp | ＜5mVpp | ＜12mVpp | ＜20mVpp |
よくある質問
QMICISIG製品は購入時の校正書類対応可能ですか？
AMicsig製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
