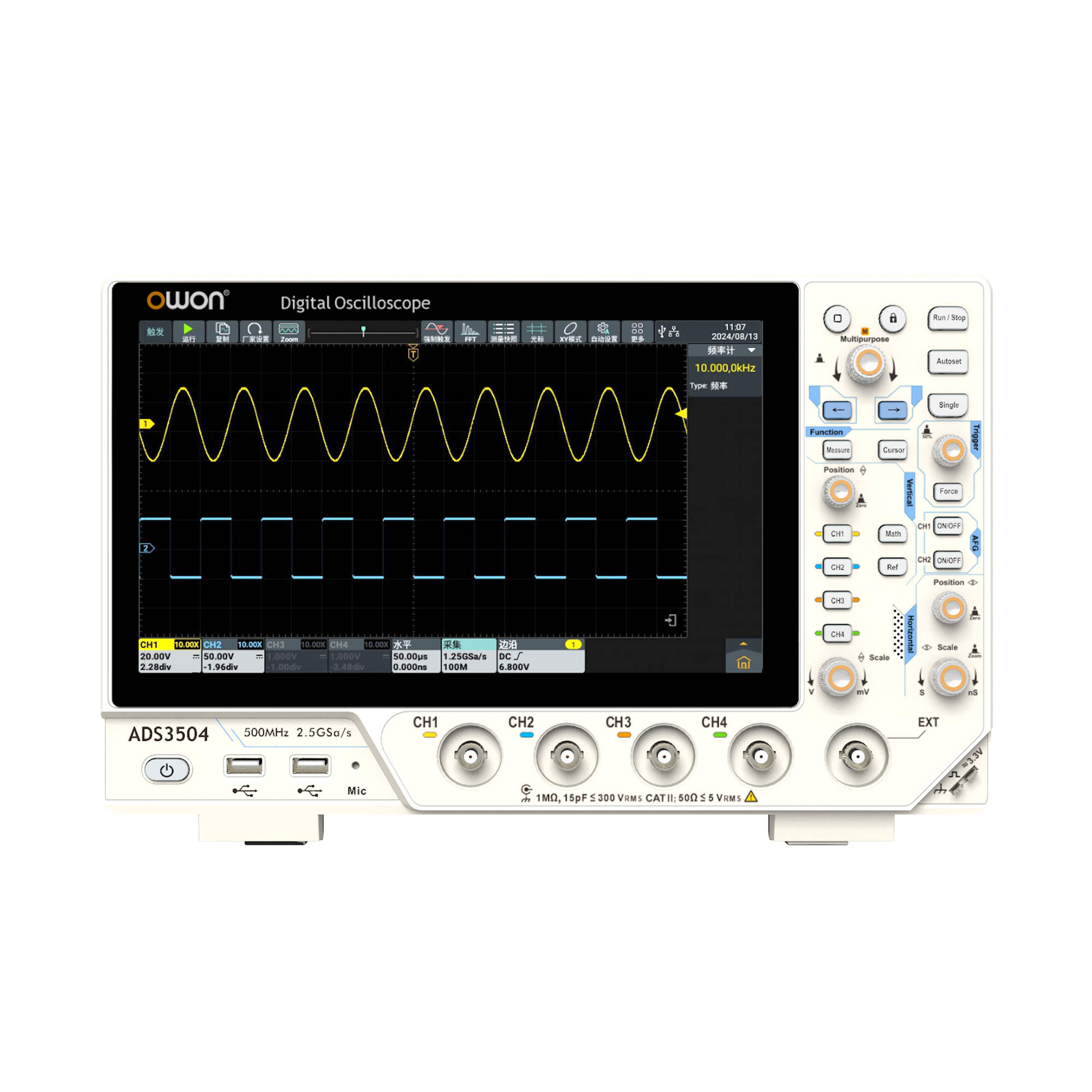

ADS3000シリーズ

メーカー: OWON
カテゴリ: ベンチトップ・オシロスコープ
モデル数: 8

価格145,200円〜税込

ラインナップ

規格表

型番	ADS3102	ADS3104	ADS3202	ADS3204	ADS3352	ADS3354	ADS3502	ADS3504
ディスプレイ	10.1 inch (1024×600), LCD

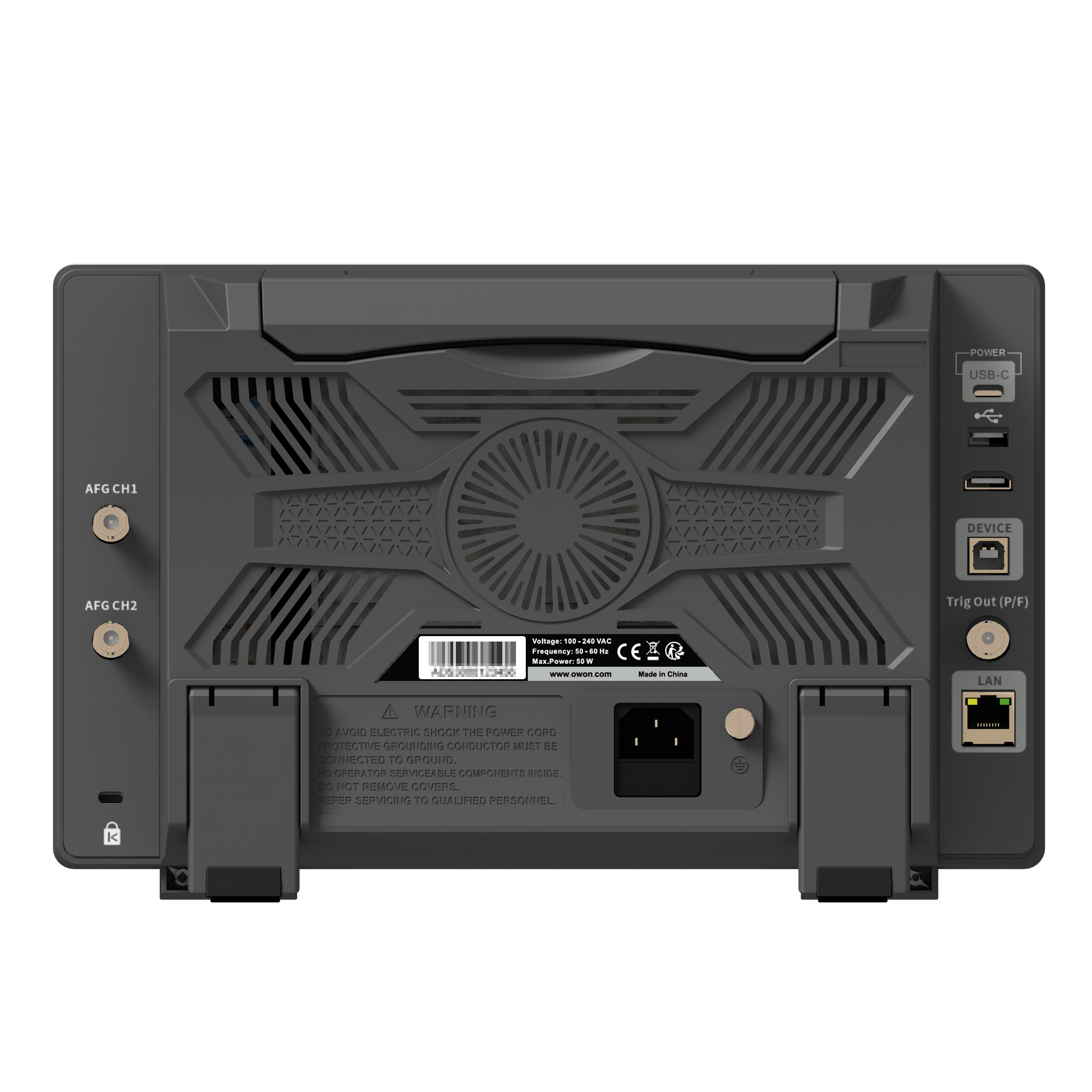

インターフェース	HDMI, USB device x1, USB Host x3, Trig Out (P/F), Type-C（給電用）*, LAN
チャンネル数	2+EXT	4 + EXT	2+EXT	4 + EXT	2+EXT	4 + EXT	2+EXT	4 + EXT
重量	≈3.2kg
トリガタイプ	Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN
周波数帯域(-3 dB)	100MHz		200MHz		350MHz		500MHz
入力インピーダンス	1 MΩ ± 2%, parallel with 15pF ± 5pF, 50Ω ± 2%
自動測定	Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area,Delay(-),Delay(-), Phase(-), Phase(-), FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
垂直分解能	14 bits
レコード長	100M
垂直軸分解能	8bits
波形演算	+, -, *, /, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, digital filter (low pass, high pass, band pass, band reject)
波形更新レート	Max 500,000 wfms/s
アクイジション・モード	Sample, Peak, High Res, Average, Segmentation
周波数カウンタ	6-digit frequency counter； Maximum frequency: maximum analog bandwidth of oscilloscope
バス・デコード（オプション）	UART, I2C, SPI, CAN, LIN
プローブ減衰比	1μX-1MX, step by 1-2-5, support custom
時間軸確度	±1 ppm(typical)
DCゲイン確度	4%(≤1mV)3%(≥2 mV)
電圧計	Support DC, AC+DCrms, ACrms；Resolution: 4 digits (ACV/DCV)
水平軸スケール (s/div)	500 ps/div - 1000s/div, step by 1-2-5
サンプルレート	2.5 GSa/s (single channel) 1.25 GSa/s (dual channel)	2.5 GSa/s (single channel) 1.25 GSa/s (dual channel) 1.25 GSa/s (full channel)	2.5 GSa/s (single channel) 1.25 GSa/s (dual channel)	2.5 GSa/s (single channel) 1.25 GSa/s (dual channel) 1.25 GSa/s (full channel)	2.5 GSa/s (single channel) 1.25 GSa/s (dual channel)	2.5 GSa/s (single channel) 1.25 GSa/s (dual channel) 1.25 GSa/s (full channel)	2.5 GSa/s (single channel) 1.25 GSa/s (dual channel)	2.5 GSa/s (single channel) 1.25 GSa/s (dual channel) 1.25 GSa/s (full channel)
波形発生器（オプション）仕様	160 MSa/s
寸法 (W x H x D)	325mm x 209mm x 111.5mm
サンプルレート範囲	0.05 S/s～2.5 GS/s
電源	100V – 240 VAC, 50/60 Hz, CAT Ⅱ
ビルトイン波形	Exponential Rise/Fall, Sin(x)/x, Step Wave, others total 28 built-in waveforms
最高出力周波数	50MHz Dual
ビルトイン波形周波数	1 μHz - 10 MHz
振幅	2mVpp - 10Vpp (high impedance), 1mVpp - 5Vpp (50 Ω)
基本波形	Sine, Square, Ramp, Pulse, Noise
任意波形長	2-16K points
波形発生器（オプション）仕様
変調など	AM, FM, PM, FSK, Sweep, Burst

*外部モバイル・バッテリーは 12V/4A 出力に適合のこと

よくある質問

QOWON製品は購入時の校正書類対応可能ですか？
A
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
QXDS2000/3000/4000シリーズと比べてどうなのでしょうか。
A
新世代機種の ADS3000 のほうがお勧めです。
Q付属プローブの本数は？
A
チャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A
付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qモバイルバッテリーでも動作するのですか？
A
12Vのモバイルバッテリーで4A以上の出力電流に対応したものをリアパネルの Type-C コネクタに接続すれば動作できます。
Q信号発生器オプションは後付けできますか？
A
工場出荷オプションなので、後付けはできません。
