ラインナップ

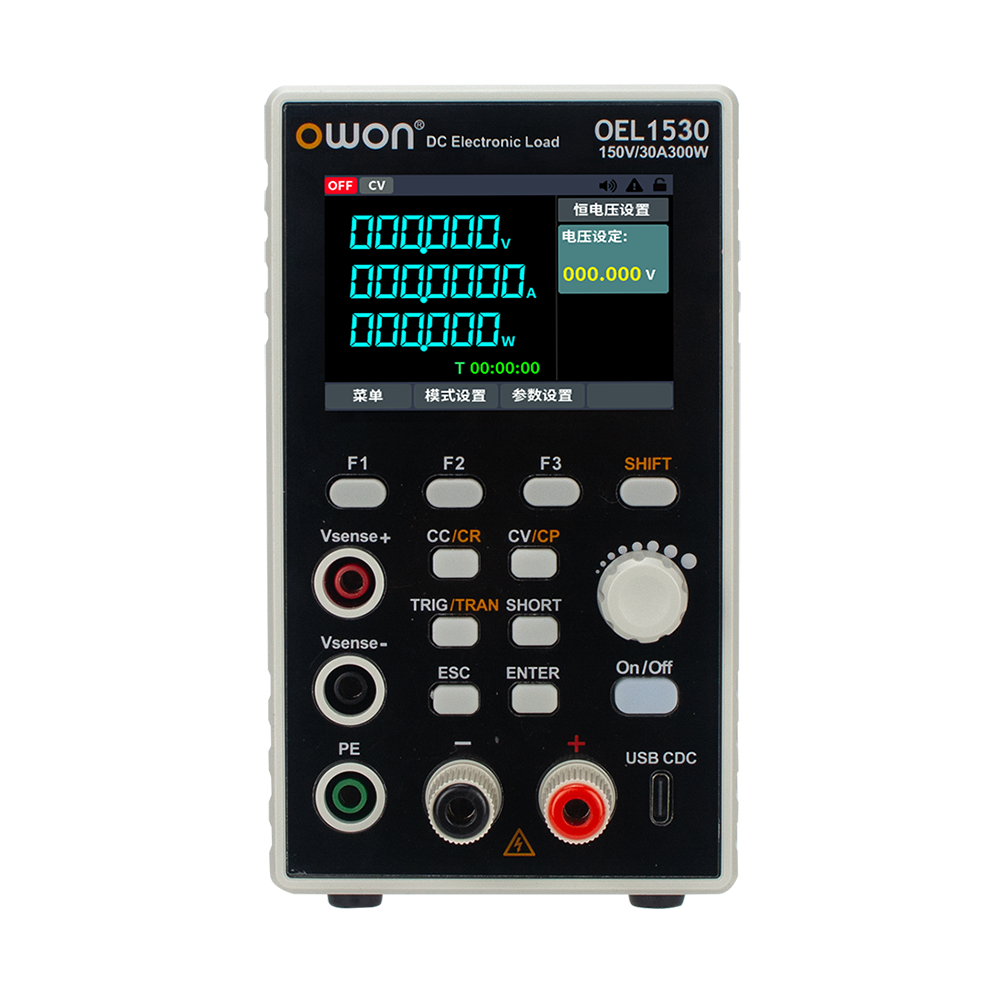

OEL1515OWON OEL1515 直流電子負荷 150V、15A、150W25,300円- OEL1520OWON OEL1520 直流電子負荷 150V、20A、300W30,800円
- OEL1530OWON OEL1530 直流電子負荷 150V、30A、300W33,000円
- OEL3015OWON OEL3015 直流電子負荷 300V、15A、150W30,800円
- OEL3020OWON OEL3020 直流電子負荷 300V、20A、300W36,300円
- OEL3030OWON OEL3030 直流電子負荷 300V、30A、300W39,600円
- OEL6015OWON OEL6015 直流電子負荷 600V、15A、150W57,200円
- OEL6020OWON OEL6020 直流電子負荷 600V、20A、300W64,900円
- OEL6030OWON OEL6030 直流電子負荷 600V、30A、300W68,200円
規格表
| 型番 | OEL1515 | OEL1520 | OEL1530 | OEL3015 | OEL3020 | OEL3030 | OEL6015 | OEL6020 | OEL6030 |
|---|---|---|---|---|---|---|---|---|---|
| インターフェース | RS232, RS485, USB Type-C, SCPIコマンドサポート | RS232, RS485(optional), USB Type-C, SCPIコマンドサポート | |||||||
| 重量 | ≈ 2.5kg | ||||||||
| 寸法 (W x H x D) | 84mm × 151mm × 283mm | 84mm*151mm*283mm | |||||||
| 定格 | |||||||||
| 電圧 | 0-150V | 0-300V | 0-600V | ||||||
| 電流 | 0-15A | 0-20A | 0-30A | 0-15A | 0-20A | 0-30A | 0-15A | 0-20A | 0-30A |
| 最大電力 | 150W | 300W | 150W | 300W | 150W | 300W | |||
| 最小動作電圧 | 0.8V@15A | 0.9V@20A | 1.1V@30A | 0.8V@15A | 0.9V@20A | 1.1V@30A | 0.8V@15A | 0.9V@20A | 1.1V@30A |
| 電源 | 100V - 240Vac; 50Hz/60Hz | ||||||||
| 耐電圧 | 1.5KV / AC / 5mA | ||||||||
| 冷却 | ファンによる強制冷却 | ||||||||
| 標準機能 | バッテリ放電テスト，OCPテスト，OPPテスト | バッテリ放電テスト，OCPテスト, OPPテスト | |||||||
| ダイナミック・モード | |||||||||
| ダイナミック・モード | |||||||||
| T1&T2 | 0.1ms-50s | ||||||||
| スルー・レート | 0.01A/ms-2000A/ms | ||||||||
| 最小立ち上がり時間 | 20μs | ||||||||
| 保護 | |||||||||
| 過電力保護 | >OPP, 10ms delay protect | >OPP、10ms 遅延で保護 | |||||||
| 過電圧保護 | >OVP, 0.1ms delay protect | >OVP、0.1ms 遅延で保護 | |||||||
| 過電流保護 | >OCP, 0.1ms delay protect | >OCP、0.1ms 遅延で保護 | |||||||
| 過熱保護 | 85℃ | ||||||||
| CVモード | |||||||||
| CVモード | |||||||||
| 範囲 | 0-150V | 0-300V | 0-600V | ||||||
| 分解能 | 1mV | ||||||||
| 確度 | 0.05%+0.05%FS | ||||||||
| CCモード | |||||||||
| CCモード | |||||||||
| 範囲 | 0-15A | 0-20A | 0-30A | 0-15A | 0-20A | 0-30A | 0-15A | 0-20A | 0-30A |
| 分解能 | 1mA | ||||||||
| 確度 | 0.03%+0.03%IFS | 0.05%+0.05%IFS | |||||||
| CRモード | |||||||||
| CRモード | |||||||||
| 範囲 | 0.05Ω - 7.5kΩ | ||||||||
| 確度 | 0.1%+0.01%R | ||||||||
| CPモード | |||||||||
| CPモード | |||||||||
| 範囲 | 150W | 300W | 150W | 300W | 150W | 300W | |||
| 分解能 | 10mW | ||||||||
| 確度 | 0.1%+0.1%FS | ||||||||
| 電圧リードバック | |||||||||
| 電圧リードバック | |||||||||
| レンジ | 0-15V / 0-150V | 0-30V / 0-300V | 0-60V / 0-600V | ||||||
| 分解能 | 1mV | ||||||||
| 確度 | 0.03%+0.05%FS | 0.05%+0.05%FS | |||||||
| 電流リードバック | |||||||||
| 電流リードバック | |||||||||
| レンジ | 0-15A | 0-20A | 0-30A | 0-15A | 0-20A | 0-30A | 0-15A | 0-20A | 0-30A |
| 分解能 | 0.1mA | ||||||||
| 確度 | 0.03%+0.03%FS | 0.05%+0.05%FS | |||||||
| 電力リードバック | |||||||||
| 電力リードバック | |||||||||
| レンジ | 150W | 300W | 150W | 300W | 150W | 300W | |||
| 分解能 | 10mW | ||||||||
| 確度 | 0.1%+0.1%FS | ||||||||
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q接続先の電圧が一定電圧に達したら動作を停止したい、可能でしょうか？
Aバッテリテストモードを使用すると可能です。
Qバッテリテストモードなどはオプション機能なのですか？
A現在は標準機能となっています。
Qセンス機能を使いたい。どこで設定するの？
AパラメーターセットアップのRComp（Remort Compensation）をオンにします。
QAC220Vでも使用したい。
Aフリー電源なのでAC220Vでも使用できます。
QPCから制御できますか？
AUSB、RS232ポートを備えていますので、PCから制御できます。
