ラインナップ
OEL8511OWON OEL85シリーズ 直流電子負荷 150V、20A、200W40,700円- OEL8511BOWON OEL85シリーズ 直流電子負荷 300V、20A、200W60,500円
- OEL8511COWON OEL85シリーズ 直流電子負荷 600V、20A、200W71,500円
- OEL8512OWON OEL85シリーズ 直流電子負荷 150V、40A、400W72,600円
- OEL8512BOWON OEL85シリーズ 直流電子負荷 300V、40A、400W81,400円
- OEL8512COWON OEL85シリーズ 直流電子負荷 600V、40A、400W99,000円
- OEL8513OWON OEL85シリーズ 直流電子負荷 150V、40A、500W81,400円
規格表
| 型番 | OEL8511 | OEL8511B | OEL8511C | OEL8512 | OEL8512B | OEL8512C | OEL8513 |
|---|---|---|---|---|---|---|---|
| インターフェース | USBホスト、USBデバイス、RS232、RS485 | ||||||
| スルーレート | 0.01A/ms - 2000A/ms | ||||||
| 重量 (kg) | 4.2 | 5 | |||||
| 定格 | |||||||
| 電圧 | 0 - 150V | 0 - 300V | 0 - 600V | 0 - 150V | 0 - 300V | 0 - 600V | 0 - 150V |
| 電流 | 0 - 20A | 0 - 40A | |||||
| 最大電力 | 200W | 400W | 500W | ||||
| 最小動作電圧 | 0.8V@20A | 1.1V@40A | |||||
| レンジ（CV） | 0 - 150V | 0 - 300V | 0 - 600V | 0 - 150V | 0 - 300V | 0 - 600V | 0 - 150V |
| 分解能（CV） | 1mV | ||||||
| レンジ（CC） | 0 - 20A | 0 - 40A | |||||
| 分解能（CC） | 1mA | ||||||
| レンジ（CR） | 0.05Ω - 7.5kΩ | ||||||
| レンジ（CP） | 200W | 400W | 500W | ||||
| 分解能（CP） | 10mW | ||||||
| リードバック分解能（V） | 1mV | ||||||
| リードバックレンジ（A） | 0 - 20A | 0 - 40A | |||||
| リードバック分解能（A） | 0.1mA | ||||||
| リードバックレンジ（W） | 0 - 200W | 0 - 400W | 0 - 500W | ||||
| リードバック分解能（W） | 10mW | ||||||
| 寸法 (L/W/D) | 215 x 88 x 375 mm | ||||||
| 保護 | 過電力保護、過電圧保護、過電流保護、過熱保護 | ||||||
| リードバックレンジ（V） | 0 - 150V | 0 - 300V | 0 - 600V | 0 - 150V | 0 - 300V | 0 - 600V | 0 - 150V |
| 安全 | European EMC Directive 89/336/EEC（Class A）準拠 | ||||||
| 耐電圧 | |||||||
| output to ground | 500V/DC, 1mA | ||||||
| input to ground | 1.5kVAC, 5mA | ||||||
| 標準機能 | バッテリ放電テスト，OCPテスト，OPPテスト | ||||||
| ダイナミックモード | |||||||
| T1&T2 | 100 µs〜50 s | ||||||
| 最小立ち上がり時間 | 20us | ||||||
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q接続先の電圧が一定電圧に達したら動作を停止したい、可能でしょうか？
Aバッテリテストモードを使用すると可能です。
Qバッテリテストモードなどはオプション機能なのですか？
A現在は標準機能となっています。
Qセンス機能を使いたい。どこで設定するの？
AパラメーターセットアップのRComp（Remort Compensation）をオンにします。
QAC220Vでも使用したい。

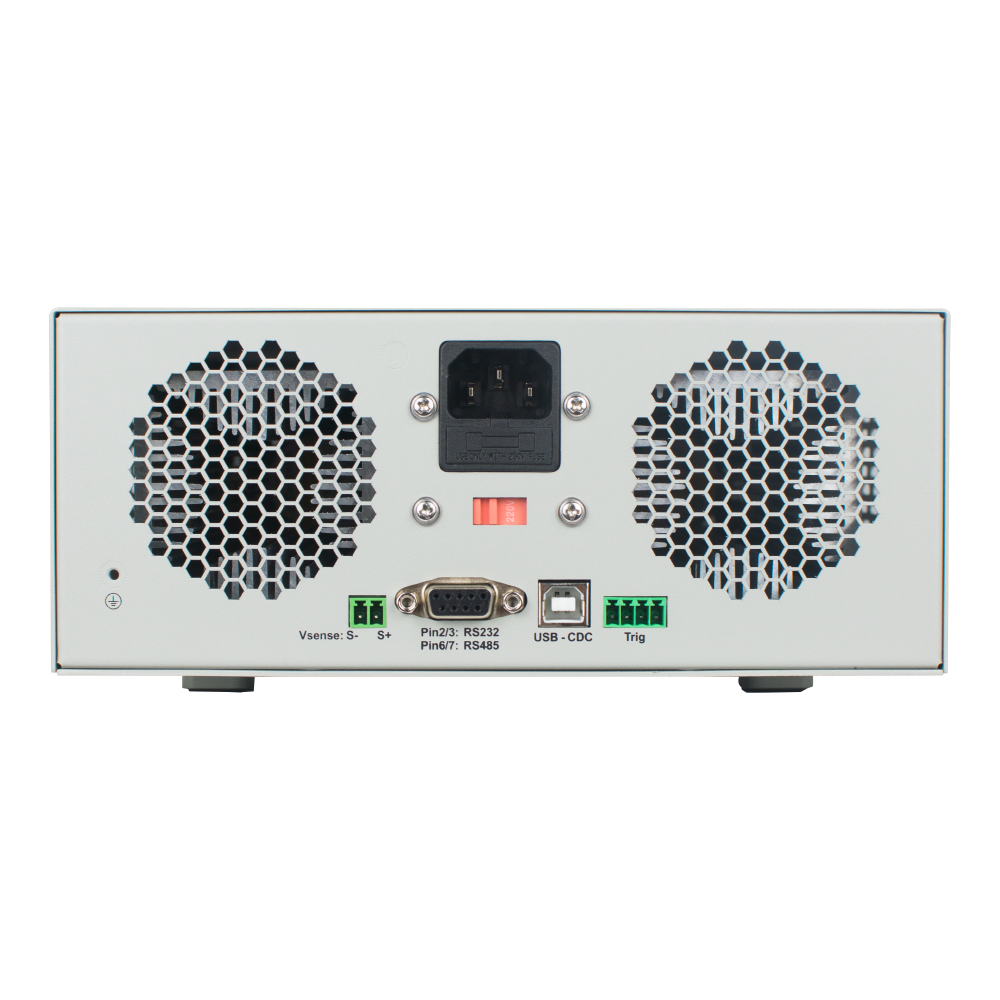

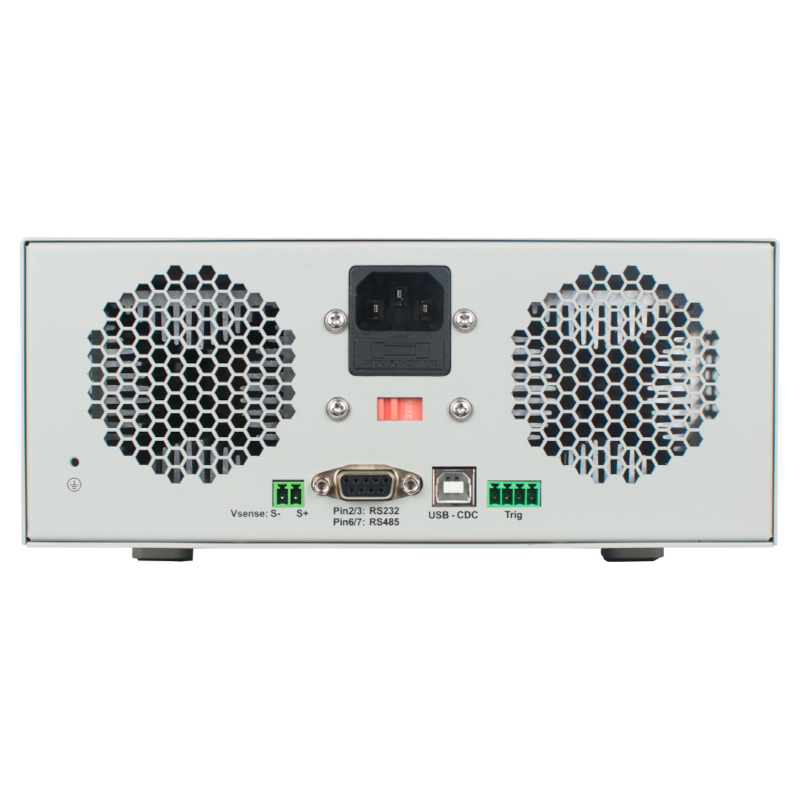

Aリアパネルの電源電圧切り替えスイッチを AC220V に切り替えれば使用できます。
QPCから制御できますか？
AUSB、RS232ポートを備えていますので、PCから制御できます。
