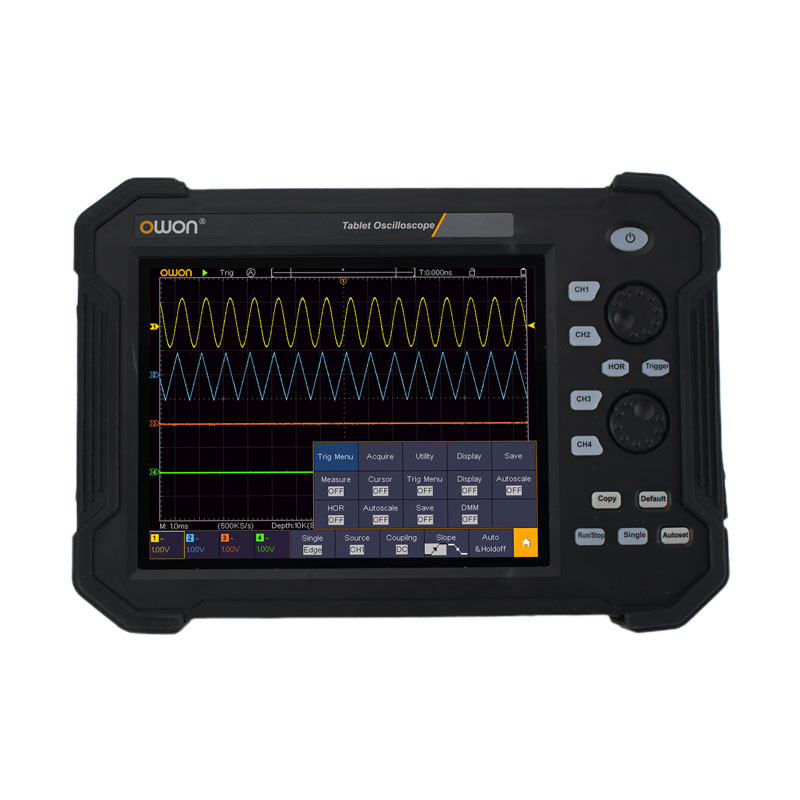

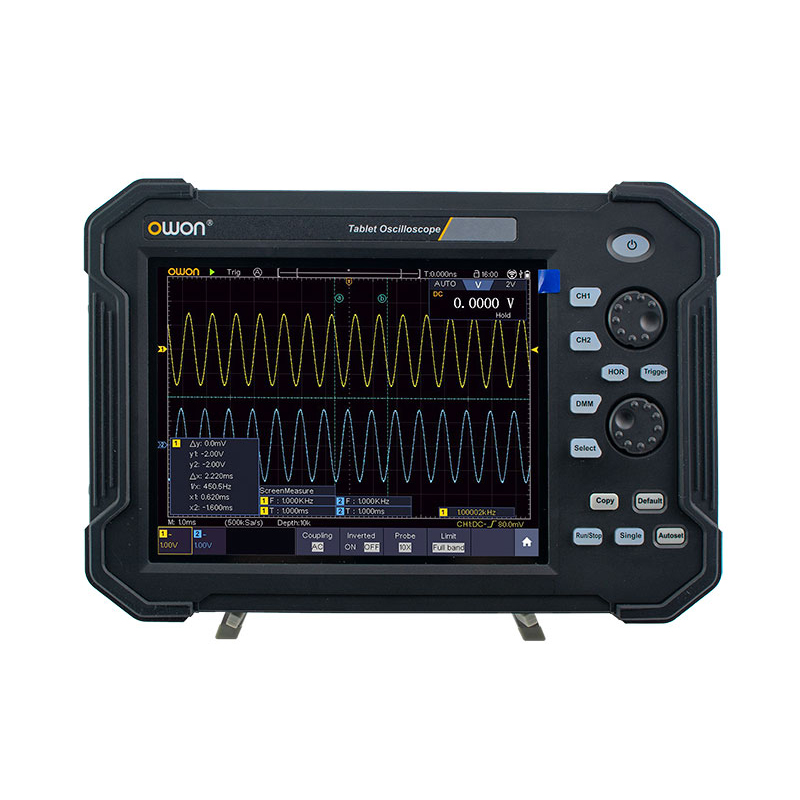

TAO3000シリーズ

メーカー: OWON
カテゴリ: タブレット・オシロスコープ
モデル数: 10

価格96,800円〜税込

ラインナップ

規格表

型番	TAO3072	TAO3072A	TAO3074	TAO3074A	TAO3102	TAO3102A	TAO3104	TAO3104A	TAO3122	TAO3122A
ディスプレイ	8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン		8インチカラーLCD、800 x 600ピクセル、マルチタッチ・スクリーン		8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン		8インチカラーLCD、800 x 600ピクセル、マルチタッチ・スクリーン		8インチ・カラーLCD, 800 x 600ピクセル，マルチタッチ・スクリーン
インターフェース	USB host, USB device, LAN		USBホスト、USBデバイス、LAN		USB host, USB device, LAN		USBホスト、USBデバイス、LAN		USB host, USB device, LAN
チャンネル数	2		4		2		4		2
重量	約 1.7kg		約1.7kg		約 1.7kg		約1.7kg		約 1.7kg
トリガタイプ	Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, UART, I2C, SPI, CAN		Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN		Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, UART, I2C, SPI, CAN		Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN		Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth Edge, Logic, UART, I2C, SPI, CAN
入力インピーダンス	1MΩ ± 2% // 15pF ± 5pF		1MΩ±2％ // 15pF±5pF		1MΩ ± 2% // 15pF ± 5pF		1MΩ±2％ // 15pF±5pF		1MΩ ± 2% // 15pF ± 5pF
分解能	4 1/2 桁		—		4 1/2 桁		—		4 1/2 桁
水平軸スケール	1ns/div - 1000s/div, step by 1 - 2 - 5
自動測定	Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
垂直軸スケール	1mV/div - 10V/div		1mV/div - 10V/div (at input)		1mV/div - 10V/div		1mV/div - 10V/div (at input)		1mV/div - 10V/div
レコード長	40M
最大入力電圧	1MΩ ≤ 300Vrms;		1MΩ ≤ 300Vrms		1MΩ ≤ 300Vrms;		1MΩ ≤ 300Vrms		1MΩ ≤ 300Vrms;
垂直軸分解能	8ビット	8 / 12 / 14ビット	8ビット	8 / 12 / 14ビット	8ビット	8 / 12 / 14ビット	8ビット	8 / 12 / 14ビット	8ビット	8 / 12 / 14ビット
トリガ・モード	オート, ノーマル, シングル		オート、ノーマル、シングル		オート, ノーマル, シングル		オート、ノーマル、シングル		オート, ノーマル, シングル
入力カップリング	DC, AC, GND
波形演算	＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter		＋、－、×、÷、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義、デジタル・フィルタ		＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter		＋、－、×、÷、FFT、FFTrms、Intg、Diff、Sqrt、ユーザー定義、デジタル・フィルタ		＋, －, ×, ÷, FFT，FFTrms,Intg,Diff,Sqrt, User Defined Function, Digital Filter
波形更新レート	最高 45,000 波形/秒		最高 45000波形/秒		最高 45,000 波形/秒		最高 45000波形/秒		最高 45,000 波形/秒
周波数カウンタ	トリガ・チャンネルに対して実施可能
波形保存	100 波形
プローブ減衰係数	0.001X - 1000X, step by 1 - 2 - 5		0.001X-1000X、1-2-5ずつ増加		0.001X - 1000X, step by 1 - 2 - 5		0.001X-1000X、1-2-5ずつ増加		0.001X - 1000X, step by 1 - 2 - 5
時間軸確度	±2.5ppm		—		±2.5ppm		—		±2.5ppm
ダイオード	○		—		○		—		○
電圧レンジ
mV	20.000mV - 200.00mV		—		20.000mV - 200.00mV		—		20.000mV - 200.00mV
DCV	2.0000V - 1000.0V		—		2.0000V - 1000.0V		—		2.0000V - 1000.0V
ACV	2.0000V - 750.0V		—		2.0000V - 750.0V		—		2.0000V - 750.0V
DCゲイン確度	±3%		—		±3%		—		±3%
オート・レンジ	○		—		○		—		○
電流レンジ
DCA	20.00A		—		20.00A		—		20.00A
ACA	20.00A		—		20.00A		—		20.00A
周波数帯域幅	—		70 MHz		—		100 MHz		—
周波数帯域	70MHz		—		100MHz		—		120MHz
サンプルレート	最高 1Gサンプル/秒
寸法 (W x H x D)	270x191x48（mm）		270x191x48		270x191x48（mm）		270x191x48		270x191x48（mm）
バッテリー	7.4V, 8000mAh， 5時間動作
バス・デコード（標準搭載）	I2C, SPI, RS232, CAN
マルチメーター
抵抗レンジ	200.00Ω - 100.00MΩ		—		200.00Ω - 100.00MΩ		—		200.00Ω - 100.00MΩ

よくある質問

QOWON製品は購入時の校正書類対応可能ですか？
A
OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。
Q付属プローブの本数は？
A
チャンネル数ぶん付属しています。
Qチャンネル間は絶縁されていますか？
A
絶縁されていません。バッテリ駆動でフローティング測定を実施するときは１つのチャンネルだけをご使用ください。
QWIFIオプションは後付けできますか？
A
工場出荷オプションなので、後付けはできません。
Qシリアルバスデコード機能はオプションなのですか？
A
現在は標準機能となっています。
Q電池交換できますか？
A
ユーザーは電池交換できません。
