ラインナップ

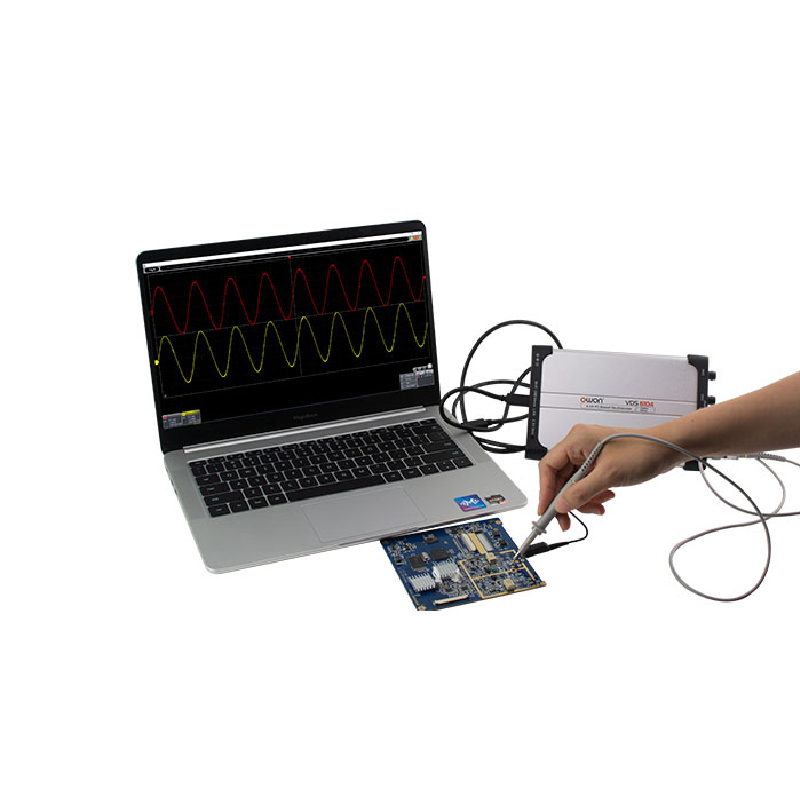

VDS6074OWON VDS6000シリーズ PCベース・オシロスコープ 70MHz、4ch、8bit70,400円- VDS6074AOWON VDS6000シリーズ PCベース・オシロスコープ 70MHz、4ch、14bit94,600円
VDS6102OWON VDS6000シリーズ PCベース・オシロスコープ 100MHz、2ch、8bit58,300円- VDS6102AOWON VDS6000シリーズ PCベース・オシロスコープ 100MHz、2ch、14bit75,900円

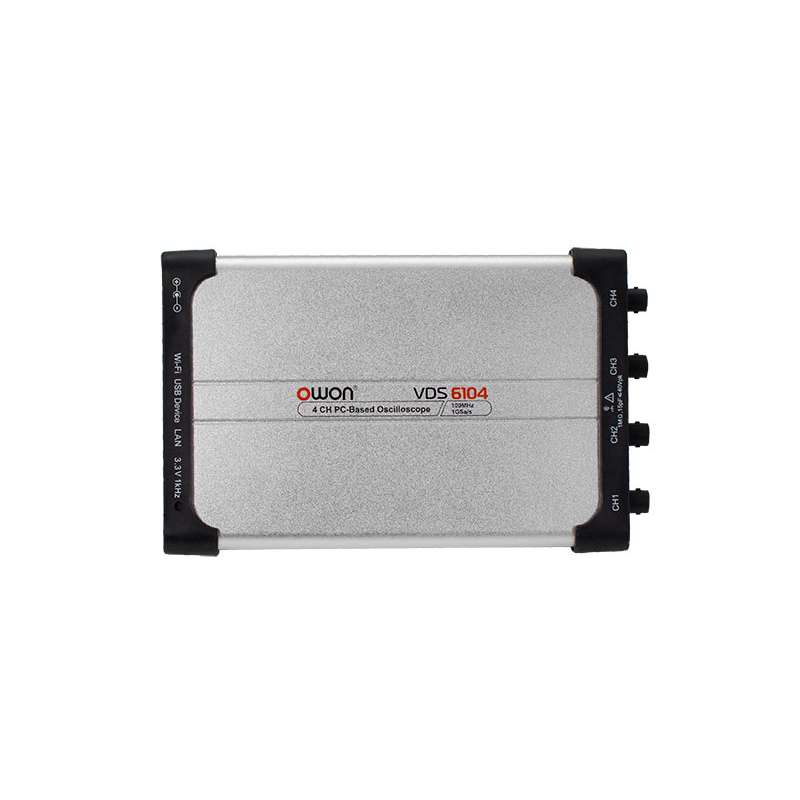

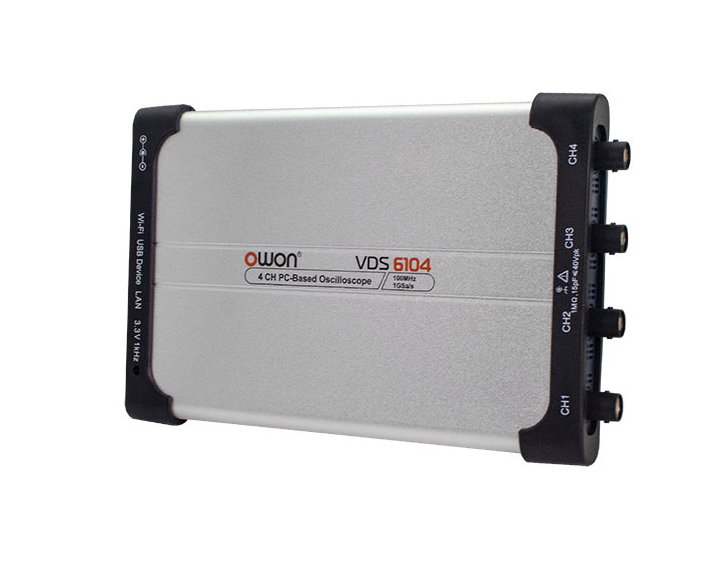

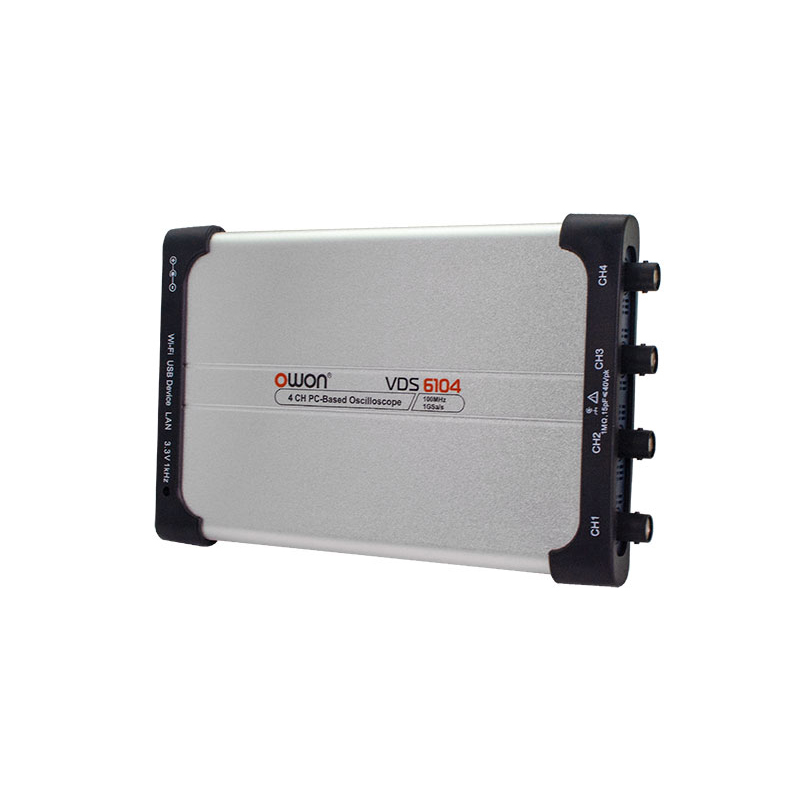

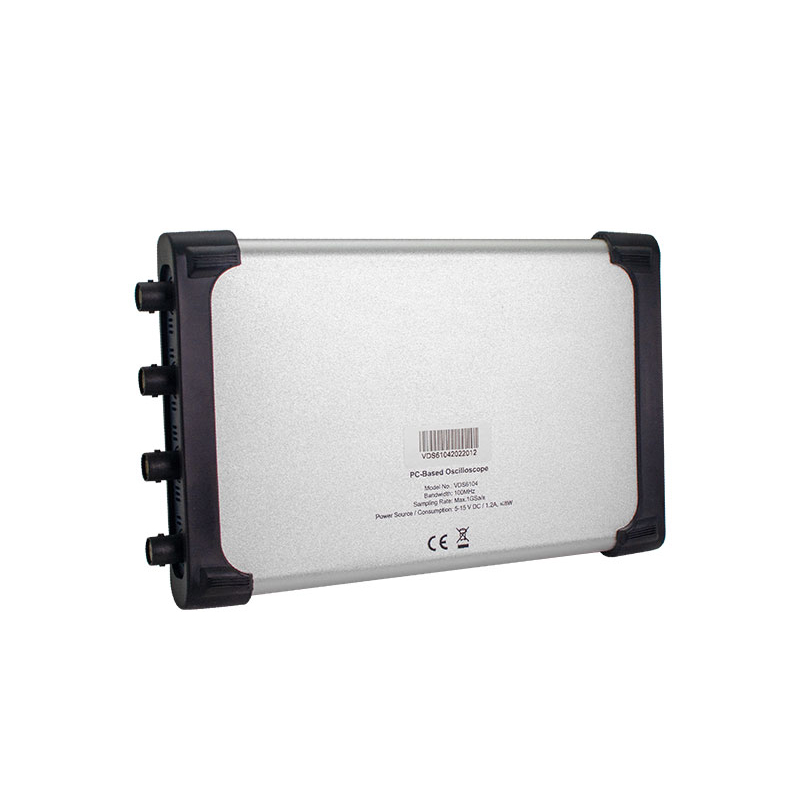

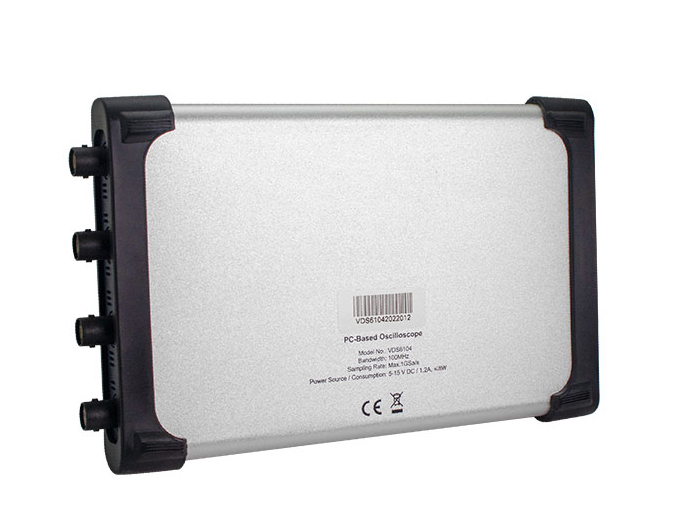

- VDS6104OWON VDS6000シリーズ PCベース・オシロスコープ 100MHz、4ch、8bit75,900円
- VDS6104AOWON VDS6000シリーズ PCベース・オシロスコープ 100MHz、4ch、14bit106,700円
規格表
| 型番 | VDS6074 | VDS6074A | VDS6102 | VDS6102A | VDS6104 | VDS6104A |
|---|---|---|---|---|---|---|

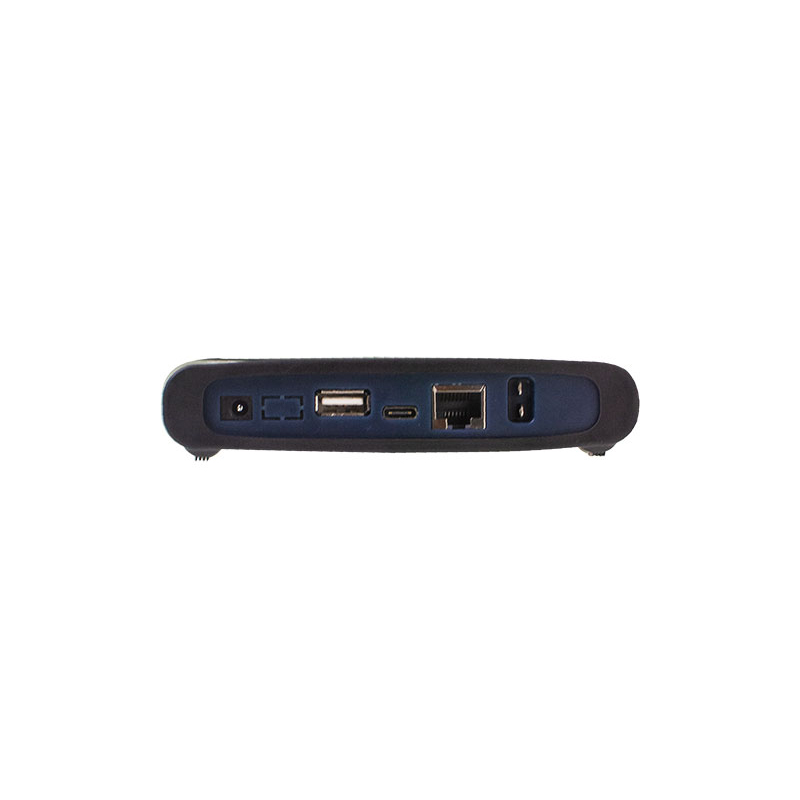

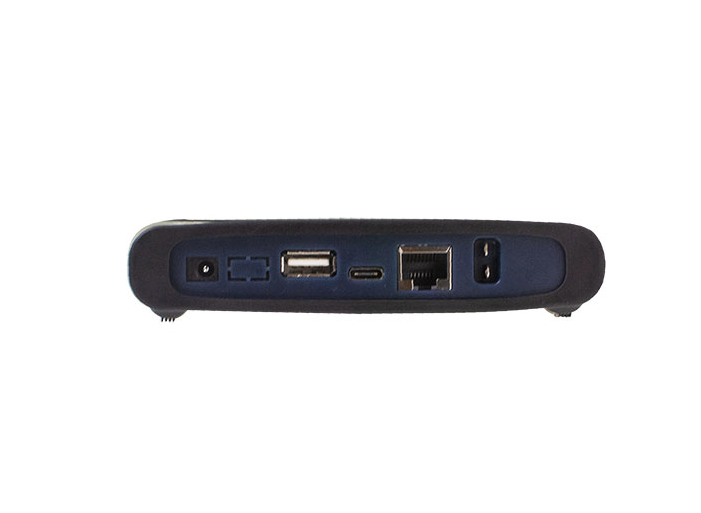

| インターフェース | USB Device (Typ-c), LAN, WiFi(optional) | USB (Typ-c)；LAN, WiFi（オプション） | USB Device (Typ-c), LAN, WiFi(optional) | |||
| チャンネル数 | 4 | 2 | 4 | |||
| 信号発生器 | — | 1 | — | |||
| 重量 | 約0.38kg | 約0.38 kg | 約0.38kg | |||
| トリガタイプ | Edge, Pulse,Video, Slope | edge, video, slope, pulse | Edge, Pulse,Video, Slope | |||
| 入力インピーダンス | 1MΩ±2% // 15pF±5pF | 1MΩ ± 2% // 15pF ± 5 pF | 1MΩ±2% // 15pF±5pF | |||
| 分解能 | — | 10ビット | — | |||
| 水平軸スケール | 1ns/div～100s/div， step by 1～2～5 | 5ns/div～100s/div，step by 1～2～5 | 1ns/div～100s/div， step by 1～2～5 | |||
| 自動測定 | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty | — | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty | |||
| 垂直軸スケール | 2mV/div～5V/div | |||||
| レコード長 | 10M | |||||
| 最大入力電圧 | 40V Peak value（DC + AC Peak value） | 40 V (DC + AC Peak) | 40V Peak value（DC + AC Peak value） | |||
| 垂直軸分解能 | 8ビット | 8 / 12 / 14ビット | 8ビット | 8 / 12 / 14ビット | 8ビット | 8 / 12 / 14ビット |
| トリガ・モード | Auto, Normal, Single | auto, normal, single | Auto, Normal, Single | |||
| 入力カップリング | DC, AC, GND | |||||
| 消費電力 | — | ≤8W | — | |||
| アクイジション・モード | ノーマル, ピーク検出, アベレージ | sample, peak detect, average | ノーマル, ピーク検出, アベレージ | |||
| プローブ減衰比 | 1X，10X，100X，1000X | |||||
| 帯域制限 | 20 MHz，full bandwidth | — | 20 MHz，full bandwidth | |||
| 垂直レンジ | — | ±2 V (2 mV/div – 50 mV/div)； ±20 V (100 mV/div – 500m V/div)； ±40 V (1 V/div – 5 V/div) | — | |||
| 自動計測 | — | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, -Duty | — | |||
| 周波数帯域 | 70MHz | 100MHz | ||||
| サンプルレート | 最高 1Gサンプル/秒 | 最高1Gサンプル/秒 | 最高 1Gサンプル/秒 | |||
| 信号発生器 | — | 25Mサンプル/秒 | — | |||
| 寸法（W×H×D） | 190mm×120mm×18mm | |||||
| 出力インピーダンス | — | 50 Ω （代表値） | — | |||
| 標準波形 | — | Sine (0.1 Hz - 5 MHz), Square（0.1 Hz-200 kHz), Ramp（1 Hz-10 kHz), Pulse（1 Hz-10 kHz） | — | |||
| 振幅範囲 | — | 10mVpp - 5Vpp | — | |||
| 信号発生器 | ||||||
| DCオフセット範囲 (AC+DC) | — | ±2.5V | — | |||
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。QPCソフトウェアに付属のNI-VISAをPCにインストールするとハングアップしてしまった。
A付属のNI-VISAはWindos10までしかサポートしていません。Windows11のPCにはNI社から直接NI-VISAをダウンロードしてランタイム版をインストールしてご使用ください。
Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
Q1台のPCに複数台接続できますか？
A複数台接続可能です。
Qアプリを自作したいけどサンプルプログラムはありますか？
AOWONのホームページでLabViewのサンプルプログラムなどをダウンロード可能です。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
