ラインナップ

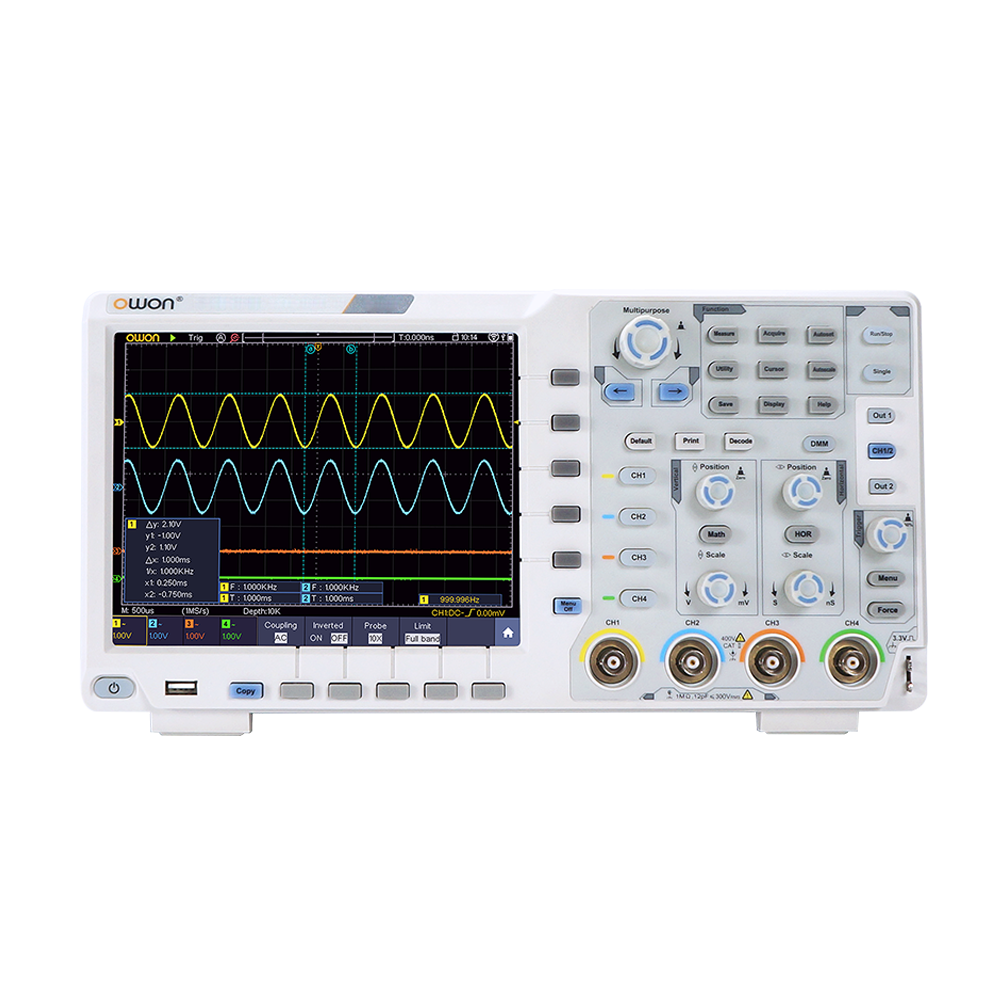

XDS3064AEOWON XDS3000-Eシリーズ オシロスコープ 60MHz、4ch、14bit166,100円- XDS3064EOWON XDS3000-Eシリーズ オシロスコープ 60MHz、4ch、8bit92,400円
XDS3104OWON XDS3000-Eシリーズ オシロスコープ 100MHz、4ch、8bit100,100円- XDS3104AEOWON XDS3000-Eシリーズ オシロスコープ 100MHz、4ch、14bit202,400円
- XDS3104EOWON XDS3000-Eシリーズ オシロスコープ 100MHz、4ch、8bit100,100円
- XDS3204AEOWON XDS3000-Eシリーズ オシロスコープ 200MHz、4ch、14bit231,000円
- XDS3204EOWON XDS3000-Eシリーズ オシロスコープ 200MHz、4ch、8bit151,800円
規格表
| 型番 | XDS3064AE | XDS3064E | XDS3104 | XDS3104AE | XDS3104E | XDS3204AE | XDS3204E |
|---|---|---|---|---|---|---|---|
| ディスプレイ | 8インチ カラーLCD, 800 x 600 ピクセル | ||||||
| インターフェース | USB ホスト, USB デバイス, トリガ出力(P/F), LAN, VGA (オプション) | ||||||
| チャンネル数 | 4 | ||||||
| サンプルレート（最大） | |||||||
| 1チャンネル使用時 | 1Gサンプル/秒 | ||||||
| 2チャンネル使用時 | 500Mサンプル/秒 | 1Gサンプル/秒 | 500Mサンプル/秒 | 1Gサンプル/秒 | |||
| 4チャンネル使用時 | 250Mサンプル/秒 | 500Mサンプル/秒 | 250Mサンプル/秒 | 500Mサンプル/秒 | |||
| トリガタイプ | エッジ, ビデオ, パルス, スロープ, ラント, ウィンドウ, タイムアウト, Nエッジ, ロジック, I2C, SPI, RS232, CAN | ||||||
| 水平軸スケール | 2ns/div - 1000s/div, ステップ 1 - 2 - 5 | 1ns/div - 1000s/div, ステップ 1 - 2 - 5 | 2ns/div - 1000s/div, ステップ 1 - 2 - 5 | 1ns/div - 1000s/div, ステップ 1 - 2 - 5 | |||
| 垂直軸スケール | 1mV/div - 10V/div | ||||||
| レコード長 | 40M | ||||||
| 垂直軸分解能 | 最大14ビット | 8ビット | 最大14ビット | 8ビット | 最大14ビット | 8ビット | |
| トリガ・モード | オート, ノーマル, シングル | ||||||
| 入力カップリング | DC, AC, GND | ||||||
| 波形演算 | +, -, *, /, FFT, Intg, Diff, Sqrt, ユーザ定義関数, デジタル・フィルタ | ||||||
| 波形更新レート | 最高 45,000波形/秒 | 最高 70,000波形/秒 | 最高 45,000波形/秒 | 最高 70,000波形/秒 | |||
| バッテリー(オプション) | 3.7V, 13200mA | ||||||
| 周波数カウンタ | トリガ・チャンネルに対して実施可能 | ||||||
| バス・デコード（オプション） | I2C, SPI, RS232, CAN | ||||||
| 時間軸確度 | ±2.5ppm | ||||||
| ヒューズ | 2A, T class, 250V | ||||||
| 周波数帯域 | 60MHz | 100MHz | 200MHz | ||||
| 寸法 (W x H x D) | 340mmx177mmx90mm | ||||||
| バス・デコード | I2C, SPI, RS232, CAN | — | I2C, SPI, RS232, CAN | ||||
| 電源 | 100V - 240V AC, 50/60Hz, CAT II | ||||||
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qちょっと旧いようですが？
A同じクラスの新製品は ADS3000シリーズ になります。
Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qオプションでバッテリを追加したモデルならAC電源波形をフローティング測定ができますか？
Aチャンネル間は非絶縁なので、バッテリ駆動で1つのチャンネルのみ使用する場合だけフローティング測定が可能です
Q信号発生器の工場オプションが2種あるけど？
Aモデルによって1chまたは2chのいずれかしか選べません。信号発生器を追加できないモデルもあります。ご注意ください。
