規格表
| 型番 | XSA1015P-TG | XSA1032P-TG | XSA1036P-TG | XSA1075P-TG |
|---|---|---|---|---|

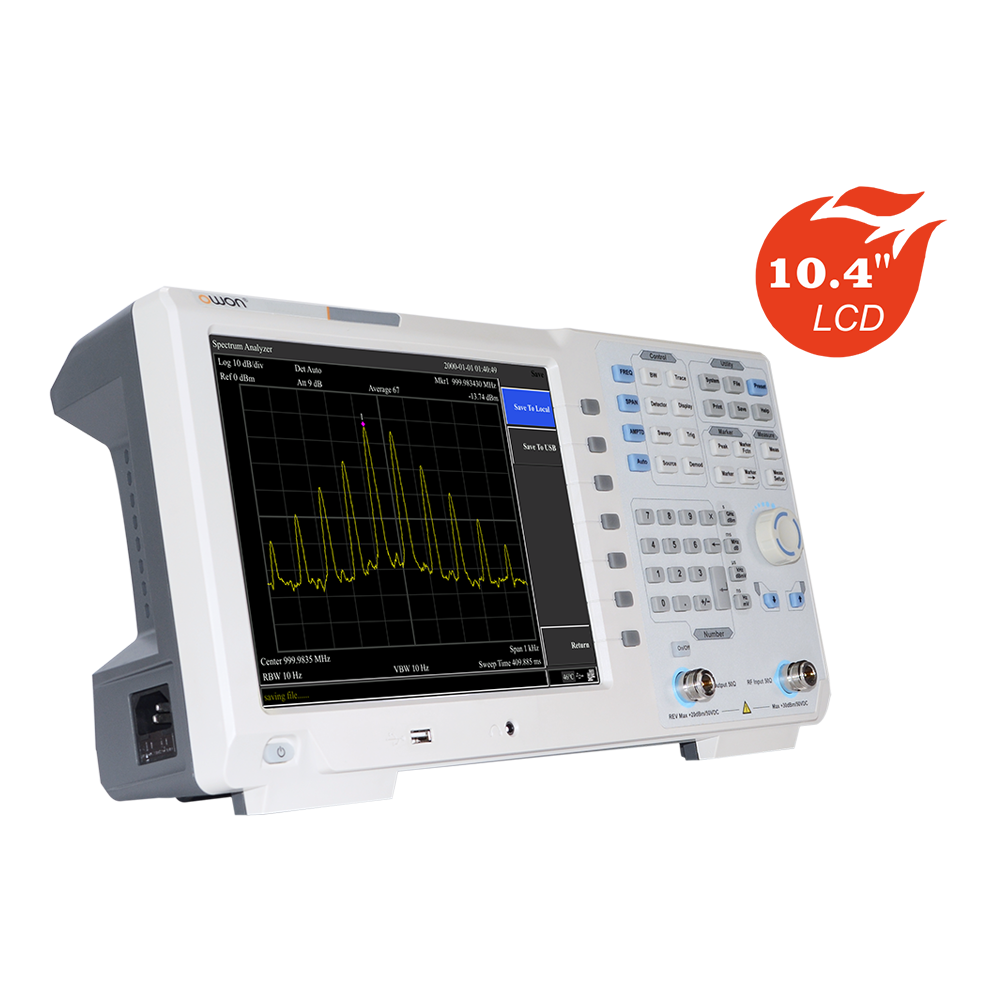

| ディスプレイ | TFT LCD，10.4 インチ | |||
| インターフェース | USB ホスト, USB デバイス, LAN, HDMI, イヤホン・ポート | |||
| 重量 | 約5.0 kg | |||
| 分解能 | ||||
| 周波数 | 1Hz | |||
| 周波数スパン | ± スパン/（スイープ点数 -1） | |||
| レンジ | ||||
| 周波数 | 9kHz-1.5 GHz | 9kHz - 3.2 GHz | 9kHz - 3.6 GHz | 9kHz - 7.5 GHz |
| 周波数スパン | 0 Hz，100 Hz から各モデルの最高周波数 | |||
| 表示平均ノイズレベル（DANL） | ||||
| プリアンプ オフ | ||||
| 9 kHz ~ 1 MHz | -95dBm（代表値） | |||
| 1 MHz ~ 500 MHz | -140dBm（代表値） | |||
| 500 MHz ~ 3.6 GHz | -138dBm（代表値） | |||
| 3.6 GHz ~ 6 GHz | -134dBm（代表値） | |||
| 6 GHz ~ 7.5 GHz | -129dBm（代表値） | |||
| プリアンプ オン | ||||
| 9 kHz ~ 1 MHz | -135dBm（代表値） | |||
| 1 MHz ~ 500 MHz | -160dBm（代表値） | |||
| 500 MHz ~ 3.6 GHz | -158dBm（代表値） | |||
| 3.6 GHz ~ 6 GHz | -154dBm（代表値） | |||
| 6 GHz ~ 7.5 GHz | -149dBm（代表値） | |||
| トレース機能 | クリア・ライト, MAXホールド, MINホールド, ビュー, ブランク, アベレージ | |||
| エージングレート | <1ppm/年 | |||
| 検波器 | 正ピーク、負ピーク、サンプル、ノーマル, RMS, 電圧平均, 準先頭値 | |||
| レベル単位 | dBm, dBuW, dBuA, dBmV, dBuV, W, V | |||
| 寸法 (W x H x D) | 421 x 221 x 115 (mm) | |||
| VSWR | アッテネータ ≧10dB，300kHz~7.5GHz <1.8（公称値） | |||
| 帯域幅 | ||||
| 分解能帯域幅（-3 dB） | 1Hz ～ 1MHz（ 1-3-5-10 シーケンス） | |||
| ビデオ 帯域幅(-3 dB) | 10Hz ～3MHz（ 1-3-5-10 シーケンス） | |||
| 内部リファレンス | ||||
| リファレンス周波数 | 10 MHz | |||
| 温度安定度 | <0.5ppm （0℃ ～50℃） | |||
| レベル表示レンジ | ||||
| ログ・スケール軸 | 0.01〜1000 dB | |||
| リニア・スケール軸 | 0 ～ 基準レベル | |||
| スイープ・ポイント | 801 | |||
| トレース数 | 8 | |||
| 確度 | ||||
| 入力アッテネータ・スイッチ不確かさ | fc=50 MHz，relative to 10 dB， 20℃ ~30℃ <0.5 dB | |||
| 絶対振幅不確かさ | fc=50 MHz, ピーク検波器，プリアンプオフ，10 dBアッテネータ, 入力信号= -10dBm, 20℃ ~30℃ <0.4 dB | |||
| レベル測定不確かさ | S/N > 20 dB, RBW=VBW=1 kHz, プリアンプオフ, 10 dBアッテネータ, 入力レベル -50 dBm ～ 0 dBm, fc > 10 MHz, 20℃ to 30℃ <0.7 dB | |||
| トラッキング・ジェネレータ | ||||
| 出力周波数レンジ | 100 kHz~各モデルの最高周波数 | |||
| 出力電力レベルレンジ | -40〜0 dBm | |||
| 出力電力レベル分解能 | 1 dB | |||
| 出力平坦度 | ±3 dB（公称値） | |||
| 入力と出力 | ||||
| 前面パネル RF入力コネクタ | 50 Ω，N-type メス | |||
| 前面パネル トラッキング・ジェネレータ出力コネクタ | 50 Ω，N-type メス | |||
| 10MHz リファレンス入出力 | 50 Ω，BNC メス | |||
| 振幅仕様 | ||||
| 最大入力レベル | ||||
| 連続パワー | +20dBm（40dBアッテネータ） | |||
| 最大ダメージレベル | +30dBm | |||
| DC電圧 | 50V | |||
| 位相ノイズ | ||||
| 位相ノイズ @1GHz, 10kHzオフセット | <-106 dBc/Hz（代表値） | |||
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qトラッキングジェネレータ（TG）は標準装備なのですか？
A標準装備です。
Q周波数軸の掃引ポイント数（表示ポイント数）はいくつですか？
A801ポイントです。ポイント数は固定です。
Q測定（Mesurement）はどんなアイテムの算出に対応しているのですか？
AACPR（隣接チャンネルパワー比）、チャンネルパワー、OBW（占有帯域幅）をサポートしています。
Qパス/フェイル・テストが見当たらないのですが？
A測定（Mesurement）のメニューから実施することができます。
Qスペクトログラム表示はできますか？
A測定（Mesurement）のTime Spec 機能がスペクトログラムに相当します。
