ラインナップ

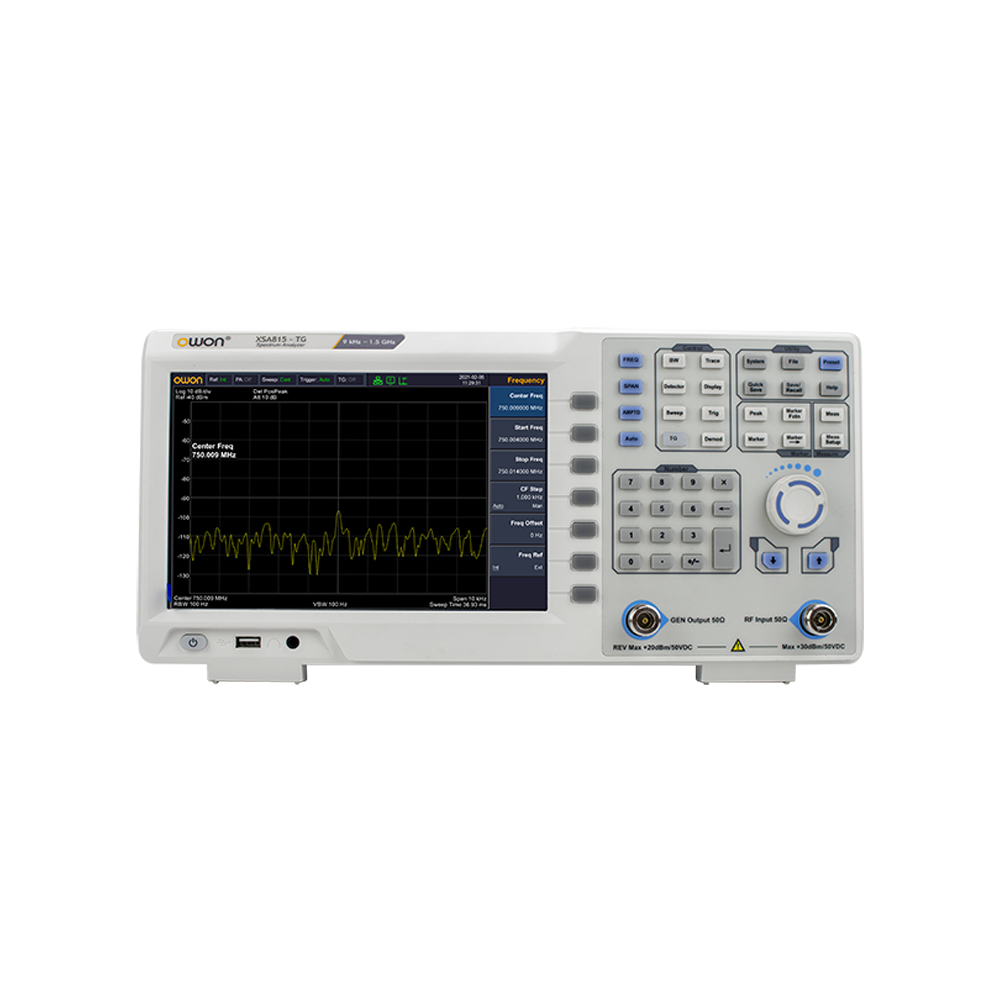

XSA805OWON XSA800シリーズ スペクトラムアナライザ 9kHz～500MHz167,200円- XSA805-TGOWON XSA800シリーズ スペクトラムアナライザ 9kHz～500MHz、TG付き179,300円
- XSA810OWON XSA800シリーズ スペクトラムアナライザ 9kHz～1GHz177,100円
- XSA810-TGOWON XSA800シリーズ スペクトラムアナライザ 9kHz～1GHz、TG付き190,300円
- XSA815OWON XSA800シリーズ スペクトラムアナライザ 9kHz～1.5GHz180,400円
- XSA815-TGOWON XSA800シリーズ スペクトラムアナライザ 9kHz～1.5GHz、TG付き193,600円
規格表
| 型番 | XSA805 | XSA805-TG | XSA810 | XSA810-TG | XSA815 | XSA815-TG |
|---|---|---|---|---|---|---|
| ディスプレイ | 9インチTFT液晶、1280×800ドット | |||||
| インターフェース | USBホスト、USBデバイス、LAN、イヤホン・インターフェース、HDMI | |||||
| 寸法 | 375mm（幅）×185mm（高さ）×120mm（奥行) | |||||
| 重量 | 約3.7kg（本体部) | |||||
| 周波数範囲 | 9 kHz ～ 500 MHz | — | 9 kHz ～ 1 GHz | — | 9 kHz ～ 1.5 GHz | — |
| トラッキング・ジェネレータ （-TGモデル、ライセンスオプションで後付け可） | ||||||
| XSA805-TG | — | 100 kHz ～500 MHz | — | |||
| XSA810-TG | — | 100 kHz ～1 GHz | — | |||
| XSA815-TG | — | 100 kHz ～1.5 GHz | ||||
| 周波数 | — | 9 kHz ～ 500 MHz | — | 9 kHz ～ 1 GHz | — | 9 kHz ～ 1.5 GHz |
| 周波数分解能 | 1 Hz | |||||
| 入力アッテネータ | 0～40dB, 1dBステップ | |||||
| トレース機能 | クリア・ライト、最大ホールド、最小ホールド、アベレージ、ビュー、ブランク、トレース演算 | |||||
| 出力レベル範囲 | — | -40 dBm ～0 dBm | — | -40 dBm ～0 dBm | — | -40 dBm ～0 dBm |
| 出力レベル分解能 | — | 1 dB | — | 1 dB | — | 1 dB |
| リファレンスレベル | -80 dBm ～ +30 dBm, 0.01 dB ステップ | |||||
| プリアンプ オフ | ||||||
| 表示平均ノイズレベル（DANL） | ||||||
| 9 kHz～1 MHz | -95 dBm（代表値）, <-88 dBm | |||||
| 1 MHz～500 MHz | -140 dBm (代表値), <-130dBm | |||||
| 500 MHz ～1 GHz | — | -140 dBm (代表値), <-130dBm | — | |||
| 500 MHz ～1.5 GHz | — | -138 dBm (代表値), <-128 dBm | ||||
| 周波数特性 | ＜0.7 dB | |||||
| プリアンプ オン | ||||||
| 表示平均ノイズレベル（DANL） | ||||||
| 100 kHz ～1 MHz | -135 dBm (代表値), <-128 dBm | |||||
| 1 MHz ～500 MHz | -160 dBm (代表値), <-150 dBm | |||||
| 500 MHz ～1 GHz | — | -160 dBm (代表値), <-150 dBm | — | |||
| 500 MHz ～1.5 GHz | — | -158 dBm (代表値), <-148 dBm | ||||
| 周波数特性 | ＜1.0 dB | |||||
| 周波数 | ||||||
| 基準周波数の経年変化 | < 1 ppm/年 | |||||
| 周波数スパン | ||||||
| スパン・レンジ | 0 Hz，100 Hz～機器の最大周波数 | |||||
| スパン不確かさ | ±スパン／（掃引ポイント-1) | |||||
| SSB位相雑音(20℃～30℃, fc = 500 MHz) | ||||||
| キャリア・オフセット | ||||||
| 10 kHz | < -80 dBc/Hz | |||||
| 100 kHz | < -100 dBc/Hz | |||||
| 1 MHz | < -115 dBc/Hz | |||||
| 帯域幅 | ||||||
| RBW精度 | < 5% (代表値) | |||||
| 分解能フィルター形状係数 (60 dB : 3 dB) | < 5 代表値 | |||||
| 分解能帯域幅（-3 dB） | 1 Hz〜1 MHz，1-3-5-10の順で表示 | |||||
| 分解能帯域幅 (-6 dB) (EMI) | 200 Hz, 9 kHz, 120 kHz, 1 MHz | |||||
| ビデオ 帯域幅(-3 dB) | 10 Hz ～ 1 MHz, 1-3-5-10 シーケンスで表示 | |||||
| 振幅およびレベル | ||||||
| レベル測定範囲 | DANL ～ +10 dBm, 100 kHz ～ 10 MHz, プリアンプオフ DANL ～ +20 dBm, fc ≥ 10 MHz, プリアンプ・オフ | |||||
| プリアンプ | 20 dB, 公称, 100 kHz ～ 1.5 GHz | |||||
| レベル表示 | ||||||
| トレース検波器 | 正ピーク、負ピーク、ノーマル、サンプル、RMS、電圧平均、準尖頭値 | |||||
| レベル軸の単位 | dBm, dBμW, dBpW, dBmV, dBμV, W, V | |||||
| 差異と精度 | ||||||
| 不確かさ | fc = 50 MHz, ピーク検波器, プリアンプ・オフ, アッテネータ = 10 dB, 入力信号レベル = -10 dBm, 20℃～30℃) ＜ 0.4 dB | |||||
| レベル測定の不確かさ | ||||||
| レベル測定の不確かさ | 95%信頼水準, S/N > 20 dB, RBW = VBW = 1 kHz, プリアンプオフ, アッテネータ = 10 dB, -50 dBm < 入力レベル ≤ 0 dBm, fc > 10 MHz, 20℃ ～ 30℃ ＜ 0.4 dB ＜ 0.7 dB | |||||
| トラッキング・ジェネレータ （-TGモデル、ライセンスオプションで後付け可） | ||||||
| 出力フラットネス | — | 50 MHzに対する相対値 ± 3 dB | — | 50 MHzに対する相対値 ± 3 dB | — | 50 MHzに対する相対値 ± 3 dB |
| トラッキング・ジェネレータ・スプリアス | ||||||
| 高調波スプリアス | — | -30 dBc (トラッキング・ジェネレータ出力 -10 dBm) | — | -30 dBc (トラッキング・ジェネレータ出力 -10 dBm) | — | -30 dBc (トラッキング・ジェネレータ出力 -10 dBm) |
| 非高調波スプリアス | — | -40 dBc (トラッキングジェネレータ出力 -10 dBm) | — | -40 dBc (トラッキングジェネレータ出力 -10 dBm) | — | -40 dBc (トラッキングジェネレータ出力 -10 dBm) |
| トラッキング・ジェネレータと入力端子のアイソレーション | — | -60 dB (トラッキング・ジェネレータ出力 0 dBm) | — | -60 dB (トラッキング・ジェネレータ出力 0 dBm) | — | -60 dB (トラッキング・ジェネレータ出力 0 dBm) |
よくある質問
QOWON製品は購入時の校正書類対応可能ですか？
AOWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Qトラッキングジェネレータ（TG）を後から追加することはできますか？
Aソフトウェア・オプションでTG機能を開放するだけなので可能ですが、価格差もさほどないので-TGモデルをお勧めします。
Q周波数軸の掃引ポイント数（表示ポイント数）はいくつですか？
A513ポイントです。ポイント数は固定です。
Q測定（Mesurement）はどんなアイテムの算出に対応しているのですか？
AACPR（隣接チャンネルパワー比）、チャンネルパワー、OBW（占有帯域幅）をサポートしています。
Qパス/フェイル・テストが見当たらないのですが？
A測定（Mesurement）のメニューから実施することができます。
Qスペクトログラム表示はできますか？
A測定（Mesurement）のTime Spec 機能がスペクトログラムに相当します。
QNear Field Probe（近接界プローブ）とはどいうものなのですか？
A電磁界を検出するプローブです。EMI対策のうち、不要輻射の発生元を探る用途で使用します。
