規格表

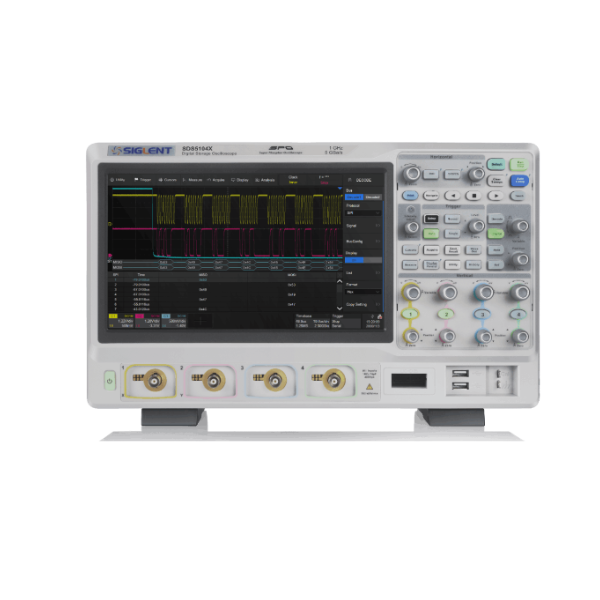

| 型番 | SDS5034X | SDS5054X | SDS5104X |
|---|---|---|---|
| ディスプレイ | 10.1インチ TFT-LCD タッチパネル (1024*600) | ||
| サンプルレート（最大） | |||
| インターリーブ | 5 GS/s | ||
| 非インターリーブ | 2.5 GS/s | ||
| 帯域幅 | 350 MHz | 500 MHz | 1 GHz |
| トリガタイプ | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nエッジ, Setup/Hold, Delay | ||
| 自動測定 | 50+ パラメータ、統計、ヒストグラム、トレンド対応 | ||
| メモリ深度（最大） | |||
| インターリーブ | 250 Mpts/ch | ||
| 非インターリーブ | 125 Mpts/ch | ||
| I/O | USB 2.0 ホスト, USB 2.0 デバイス, LAN, パス/フェイル, トリガ出力, 10 MHz入出力, VGA出力 | ||
| データ解析 | 検索、ナビゲート、ヒストリ、マスクテスト、デジタル電圧計、カウンタ、ヒストグラム、ボードプロット、電力解析 | ||
| プローブ（標準） | SP3050A, 500 MHz、1本/チャンネル | ||
| シリアル トリガ＆デコード | |||
| 標準 | I2C, SPI, UART, CAN, LIN | ||
| オプション | CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester（デコードのみ）, ARINC429（デコードのみ） | ||
| 演算 | 2トレース、2 Mpts FFT, +, -, ×, ÷, d/dt, √, Identity, Negation, Abs, Sign, e^x, log, MaxHoldなど | ||
| 波形キャプチャレート（最大） | |||
| ノーマル | 110,000 wfms/s | ||
| シーケンス | 500,000 wfms/s | ||
| 波形発生器（オプション） | USB接続絶縁タイプ, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts | ||
| アナログチャンネル数 | 4 + EXT | ||
| デジタルチャンネル | 16ch、最大1.25 GS/s、最大62.5 Mpts | ||
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qオプションの信号発生器はどのようなタイプですか？
AUSB接続部で絶縁された外付けの1チャンネルの信号発生器です。絶縁されているので便利に使えます。
QWebコントロールの使い勝手はどうですか？
Aリモート操作だけでなく、PCにデータを吸い上げたり、スクリーンショットを撮ることもできるのでとても便利に使えます。
Q垂直軸分解能は何ビットですか？
A8ビット分解能です。
