ラインナップ

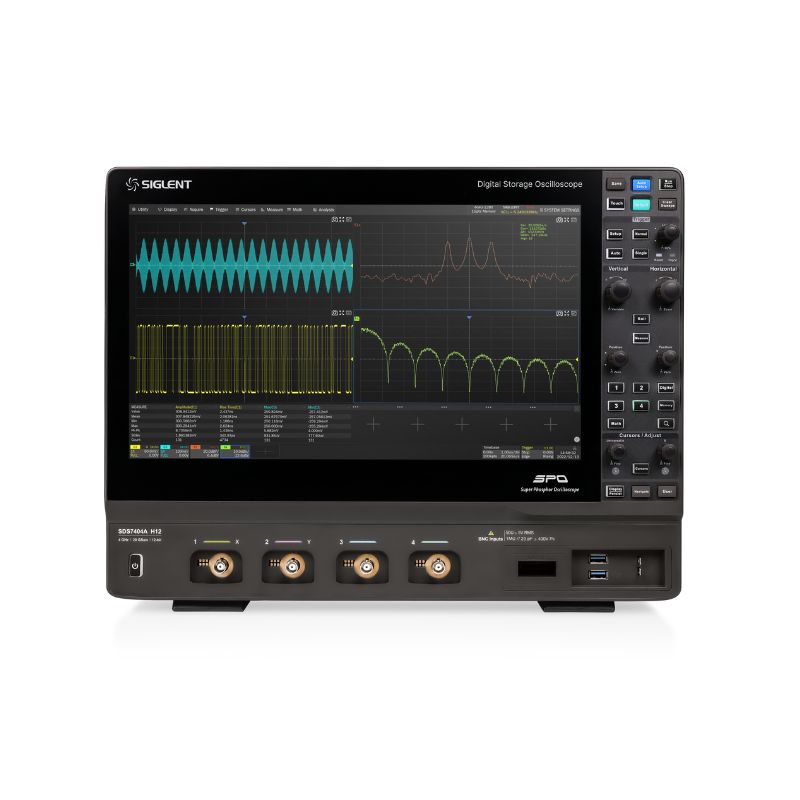

SDS7304ASIGLENT SDS7000Aシリーズ オシロスコープ 3GHz、4ch、12bit5,126,000円- SDS7404ASIGLENT SDS7000Aシリーズ オシロスコープ 4GHz、4ch、12bit6,600,000円
- SDS7604ASIGLENT SDS7000Aシリーズ オシロスコープ 6GHz、4ch、12bitお問い合わせ
- SDS7604APSIGLENT SDS7000Aシリーズ オシロスコープ 6GHz、4ch、12bit、全ch20GS/s13,915,000円
- SDS7804ASIGLENT SDS7000Aシリーズ オシロスコープ 8GHz、4ch、12bitお問い合わせ
- SDS7804APSIGLENT SDS7000Aシリーズ オシロスコープ 8GHz、4ch、12bit、全ch20GS/s18,876,000円
規格表
| 型番 | SDS7304A | SDS7404A | SDS7604A | SDS7604AP | SDS7804A | SDS7804AP |
|---|---|---|---|---|---|---|
| ディスプレイ | 15.6インチ HD タッチスクリーン（1920×1080） | |||||
| サンプルレート（最大） | 20GSa/s（2ch）／10GSa/s（3または4ch） | 20GSa/s（全チャンネル） | 20GSa/s（2ch）／10GSa/s（3または4ch） | 20GSa/s（全チャンネル） | ||
| 帯域幅 | 3GHz | 4GHz | 6GHz ※3または4チャンネル時に4GHzに制限 | 6GHz（全チャンネル） | 8GHz ※3または4チャンネル時に4GHzに制限 | 8GHz（全チャンネル） |
| トリガタイプ | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nエッジ, Setup/Hold, Delay, Serial | |||||
| 自動測定 | 60+パラメータ, 統計, ヒストグラム, トレンド, トラック | |||||
| 垂直分解能 | 12ビット（ERESモード時 最大16ビット） | |||||
| メモリ深度（最大） | ||||||
| 標準 | 500Mpts/ch | 1Gpts/ch（1～2ch）／500Mpts/ch（3～4ch） | 500Mpts/ch | 1Gpts/ch（1～2ch）／500Mpts/ch（3～4ch） | ||
| オプション | 1Gpts/ch（デュアルチャンネル） | 2Gpts/ch（1ch）、1Gpts/ch（2ch）、500Mpts/ch（3～4ch） | 1Gpts/ch（デュアルチャンネル） | 2Gpts/ch（1ch）、1Gpts/ch（2ch）、500Mpts/ch（3～4ch） | ||
| I/O | USB, LAN, HDMI/DP出力, オーディオ、外部トリガ等 | |||||
| データ解析 | 検索, ナビゲート, 履歴, マスクテスト, カウンタ, ヒストグラム, ボードプロット, 電力解析, ジッタ解析, シグナルスキャン, コンパライアンステストなど、スペクトラムアナライザモード（Aモデルのみ） | |||||
| プローブ（標準） | 500MHzパッシブプローブ×4 | |||||
| シリアル トリガ＆デコード | ||||||
| 標準 | I²C、SPI、UART、CAN、LIN | |||||
| オプション | CAN FD、CAN XL（デコードのみ）、FlexRay、I²S、MIL-STD-1553B、SENT、Manchester（デコードのみ）、ARINC429、USB 2.0（デコードのみ） | |||||
| 演算 | 4トレース、32 Mpts FFT, +, -, ×, ÷, d/dt, √, Identity, Negation, Abs, Sin, e^x, 10^x, ln, log, MaxHold等 | |||||
| 波形キャプチャレート（最大） | 1,000,000 wfms/s | |||||
| 波形発生器（オプション） | 内蔵, 1チャンネル, 最大50 MHz, 125 MSa/s、16 kpts波形メモリ | |||||
| デジタルチャンネル | 16ch、最大1GSa/s、最大50 Mpts記録長 | |||||
| アナログチャンネル | 4 + EXT | |||||
| プロセッサシステム | Intel Core i3-8100以上、メモリ32GB、ストレージ250GB、Linux OS | |||||
| サンプルレート | 20 GSa/s（デュアルチャンネル）／10 GSa/s（3または4チャンネル） | 20 GSa/s（全チャンネル） | 20 GSa/s（デュアルチャンネル）／10 GSa/s（3または4チャンネル） | 20 GSa/s（全チャンネル） | ||
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qオプションの信号発生器はどのようなタイプですか？
AUSB接続部で絶縁された外付けの1チャンネルの信号発生器です。絶縁されているので便利に使えます。
QWebコントロールの使い勝手はどうですか？
Aリモート操作だけでなく、PCにデータを吸い上げたり、スクリーンショットを撮ることもできるのでとても便利に使えます。
Q12ビット分解能ですか？
Aそうです。12ビットのAD変換器を搭載しているだけでなく、12ビット分解能を活かすために低ノイズ設計になっています。
