| ディスプレイ | 15.6インチ HD タッチスクリーン（1920×1080） |
|---|
| サンプルレート（最大） | 20GSa/s（2ch）／10GSa/s（3または4ch） | 20GSa/s（全チャンネル） | 20GSa/s（2ch）／10GSa/s（3または4ch） | 20GSa/s（全チャンネル） |
|---|
| 帯域幅 | 3GHz | 4GHz | 6GHz ※3または4チャンネル時に4GHzに制限 | 6GHz（全チャンネル） | 8GHz ※3または4チャンネル時に4GHzに制限 | 8GHz（全チャンネル） |
|---|
| トリガタイプ | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nエッジ, Setup/Hold, Delay, Serial |
|---|
| 自動測定 | 60+パラメータ, 統計, ヒストグラム, トレンド, トラック |
|---|
| 垂直分解能 | 12ビット（ERESモード時 最大16ビット） |
|---|
| メモリ深度（最大） | |
|---|
| 標準 | 500Mpts/ch | 1Gpts/ch（1～2ch）／500Mpts/ch（3～4ch） | 500Mpts/ch | 1Gpts/ch（1～2ch）／500Mpts/ch（3～4ch） |
|---|
| オプション | 1Gpts/ch（デュアルチャンネル） | 2Gpts/ch（1ch）、1Gpts/ch（2ch）、500Mpts/ch（3～4ch） | 1Gpts/ch（デュアルチャンネル） | 2Gpts/ch（1ch）、1Gpts/ch（2ch）、500Mpts/ch（3～4ch） |
|---|
| I/O | USB, LAN, HDMI/DP出力, オーディオ、外部トリガ等 |
|---|
| データ解析 | 検索, ナビゲート, 履歴, マスクテスト, カウンタ, ヒストグラム, ボードプロット, 電力解析, ジッタ解析, シグナルスキャン, コンパライアンステストなど、スペクトラムアナライザモード（Aモデルのみ） |
|---|
| プローブ（標準） | 500MHzパッシブプローブ×4 |
|---|
| シリアル トリガ＆デコード | |
|---|
| 標準 | I²C、SPI、UART、CAN、LIN |
|---|
| オプション | CAN FD、CAN XL（デコードのみ）、FlexRay、I²S、MIL-STD-1553B、SENT、Manchester（デコードのみ）、ARINC429、USB 2.0（デコードのみ） |
|---|
| 演算 | 4トレース、32 Mpts FFT, +, -, ×, ÷, d/dt, √, Identity, Negation, Abs, Sin, e^x, 10^x, ln, log, MaxHold等 |
|---|
| 波形キャプチャレート（最大） | 1,000,000 wfms/s |
|---|
| 波形発生器（オプション） | 内蔵, 1チャンネル, 最大50 MHz, 125 MSa/s、16 kpts波形メモリ |
|---|
| デジタルチャンネル | 16ch、最大1GSa/s、最大50 Mpts記録長 |
|---|
| アナログチャンネル | 4 + EXT |
|---|
| プロセッサシステム | Intel Core i3-8100以上、メモリ32GB、ストレージ250GB、Linux OS |
|---|
| サンプルレート | 20 GSa/s（デュアルチャンネル）／10 GSa/s（3または4チャンネル） | 20 GSa/s（全チャンネル） | 20 GSa/s（デュアルチャンネル）／10 GSa/s（3または4チャンネル） | 20 GSa/s（全チャンネル） |
|---|

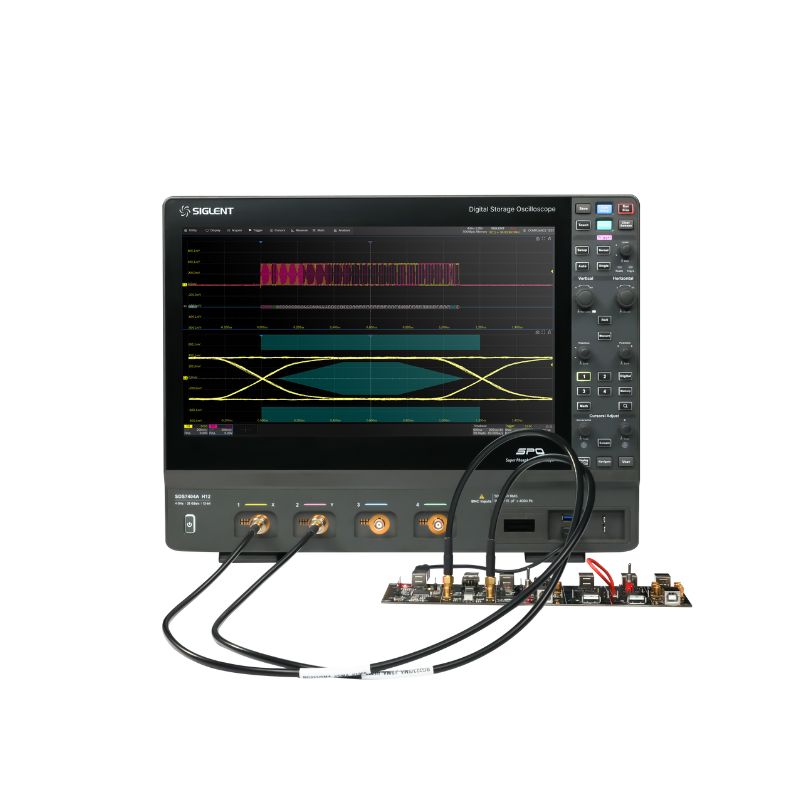

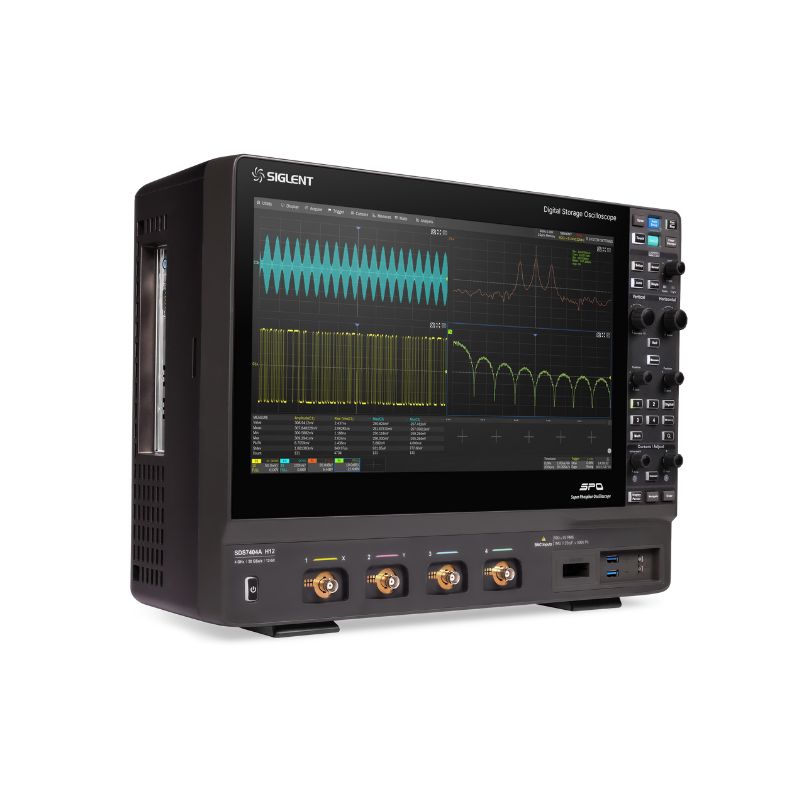

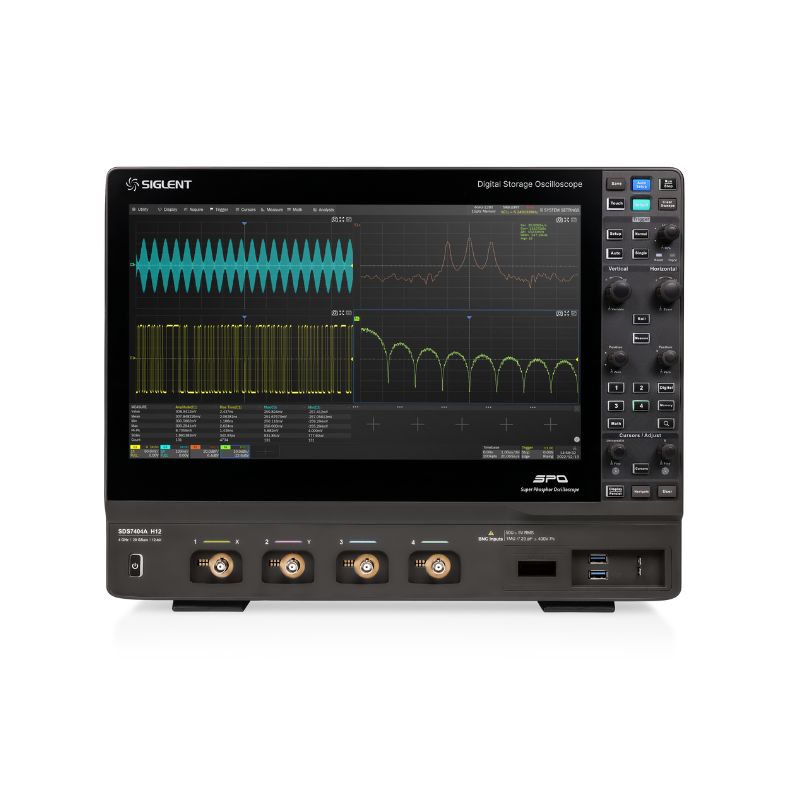

SDS7304ASIGLENT SDS7000Aシリーズ オシロスコープ 3GHz、4ch、12bit5,126,000円
