ラインナップ

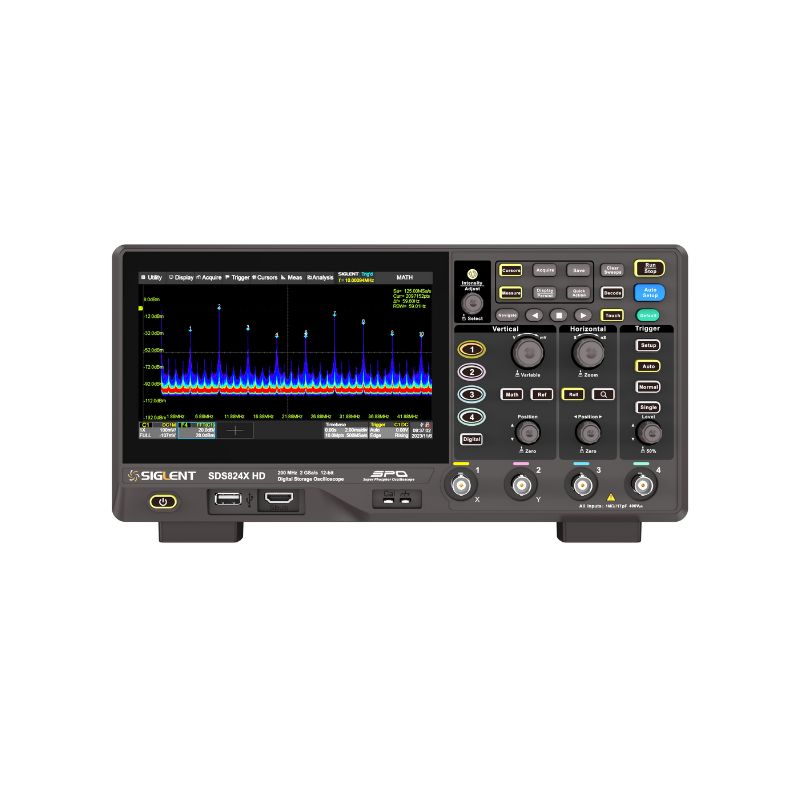

SDS802X HDSIGLENT SDS800X HDシリーズ オシロスコープ 70MHz、2ch、12bit59,400円- SDS804X HDSIGLENT SDS800X HDシリーズ オシロスコープ 70MHz、4ch、12bit74,800円
- SDS812X HDSIGLENT SDS800X HDシリーズ オシロスコープ 100MHz、2ch、12bit75,900円
- SDS814X HDSIGLENT SDS800X HDシリーズ オシロスコープ 100MHz、4ch、12bit86,900円
- SDS822X HDSIGLENT SDS800X HDシリーズ オシロスコープ 200MHz、2ch、12bit108,900円
- SDS824X HDSIGLENT SDS800X HDシリーズ オシロスコープ 200MHz、4ch、12bit143,000円
規格表
| 型番 | SDS802X HD | SDS804X HD | SDS812X HD | SDS814X HD | SDS822X HD | SDS824X HD |
|---|---|---|---|---|---|---|
| ディスプレイ | 7インチ TFT-LCD タッチスクリーン（1024×600） | |||||
| サンプルレート（最大） | 2 GS/s（1ch）, 1 GS/s（2ch）, 500 MSa/s（4ch） | |||||
| 帯域幅 | 70 MHz | 100 MHz | 200 MHz | |||
| トリガタイプ | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold, Serial | |||||
| 自動測定 | 50+ パラメータ、統計、ヒストグラム、トレンド、トラック | |||||
| 垂直分解能 | 12-bit | |||||
| メモリ深度（最大） | 50 Mpts/ch（1ch）, 25 Mpts/ch（2ch）, 10 Mpts/ch（4ch） | 100 Mpts/ch（1ch）, 50 Mpts/ch（2ch）, 25 Mpts/ch（4ch） | ||||
| I/O | USB 2.0 ホストx2, USB 2.0 デバイス, LAN, 外部トリガ, AUX出力 | |||||
| データ解析 | 検索、ナビゲート、ヒストリ、マスクテスト、カウンタ、ボードプロット、電力解析 | |||||
| プローブ（標準） | 70MHzパッシブプローブ １本/チャンネル | 100MHzパッシブプローブ １本/チャンネル | 200MHzパッシブプローブ １本/チャンネル | |||
| シリアル トリガ＆デコード | I2C, SPI, UART, CAN, LIN | |||||
| 演算 | 4トレース, 2 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg など | |||||
| 波形キャプチャレート（最大） | 80,000 wfms/s（ノーマル）, 500,000 wfms/s（シーケンス） | 120,000 wfms/s（ノーマル）, 500,000 wfms/s（シーケンス） | ||||
| 波形発生器（オプション） | USB接続絶縁タイプ, 1チャンネル, 最大25 MHz, 125 MSa/s, 16 kpts | |||||
| アナログチャンネル数 | 2 | 4 | 2 | 4 | 2 | 4 |
| デジタルチャンネル | 16ch, 最大1 GS/s, 最大10 Mpts | |||||
よくある質問
QSIGLENT製品は購入時の校正書類対応可能ですか？
ASIGLENT製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。Q付属プローブの本数は？
Aチャンネル数ぶん付属しています。
QAC電源の波形を観測できますか？
A付属のプローブではAC電源波形の観測はできません。危険なので絶対にしないでください。
Qオプションの信号発生器はどのようなタイプですか？
AUSB接続部で絶縁された外付けの1チャンネルの信号発生器です。絶縁されているので便利に使えます。
QWebコントロールの使い勝手はどうですか？
Aリモート操作だけでなく、PCにデータを吸い上げたり、スクリーンショットを撮ることもできるのでとても便利に使えます。
Q12ビット分解能ですか？
Aそうです。12ビットのAD変換器を搭載しているだけでなく、12ビット分解能を活かすために低ノイズ設計になっています。
Qファイル保存したときにタイムスタンプが正しくない。
Aカレンダー（リアルタイムクロック）は搭載しておりません。
