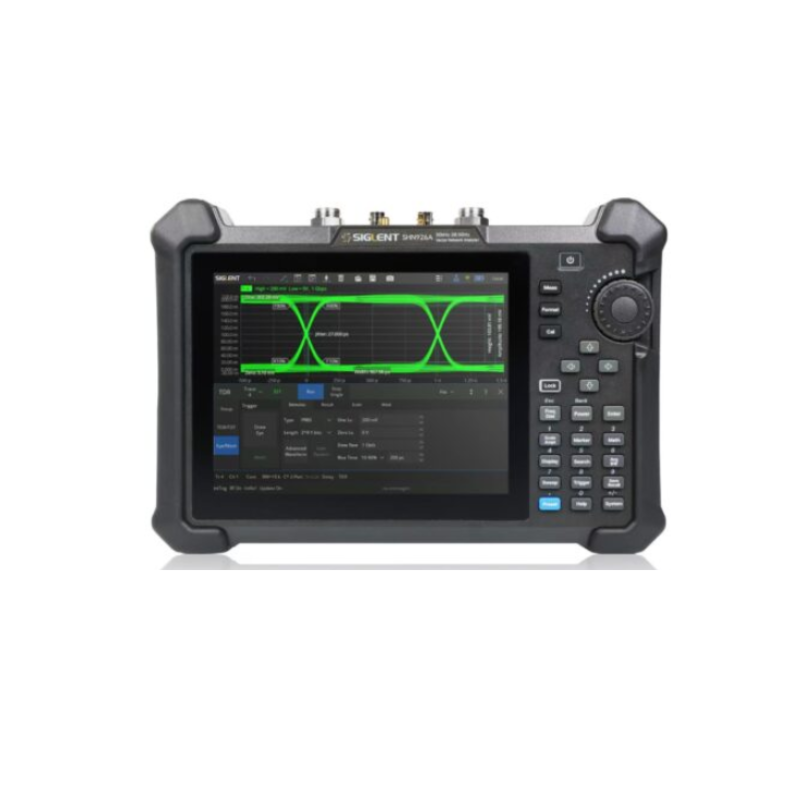

SHN900Aシリーズ
- メーカー
- SIGLENT
- カテゴリ
- ハンドヘルド・ベクトルネットワークアナライザ
- モデル数
- 3
規格表
| 型番 | SHN914A | SHN920A | SHN926A |
|---|---|---|---|
| ディスプレイ | 8.4インチタッチスクリーン カラーLCD 800 x 600 | ||
| インターフェース | LAN、USBデバイス、USBホスト、GPIB（オプション） | ||
| 周波数範囲 | 30 kHz ～ 14 GHz | 30 kHz ～ 20 GHz | 30 kHz ～ 26.5 GHz |
| 周波数分解能 | 1 Hz | ||
| ポート数 | 2 | ||
| 測定タイプ | Sパラメータ測定、差動パラメータ測定、受信機測定、時間領域パラメータ解析、リミットテスト、リップルテスト、インピーダンス変換、フィクスチャシミュレーション、アダプタ除去/挿入、強化時間領域解析（TDR）、スペクトラム解析、周波数オフセット、スカラーミキサ測定、パルス測定 | ||
| ダイナミックレンジ | 110 dB（Typ.） | ||
| レベル分解能 | 0.05 dB | ||
| バイアスティー | サポート | ||
| IFBW範囲 | 10 Hz〜3 MHz | ||
| 出力レベル設定範囲 | -45〜10 dBm | ||
| キャリブレーションタイプ | レスポンス校正、エンハンストレスポンス校正、フル1ポート校正、フル2ポート校正、TRL校正 | ||
| GPS | サポート | ||
