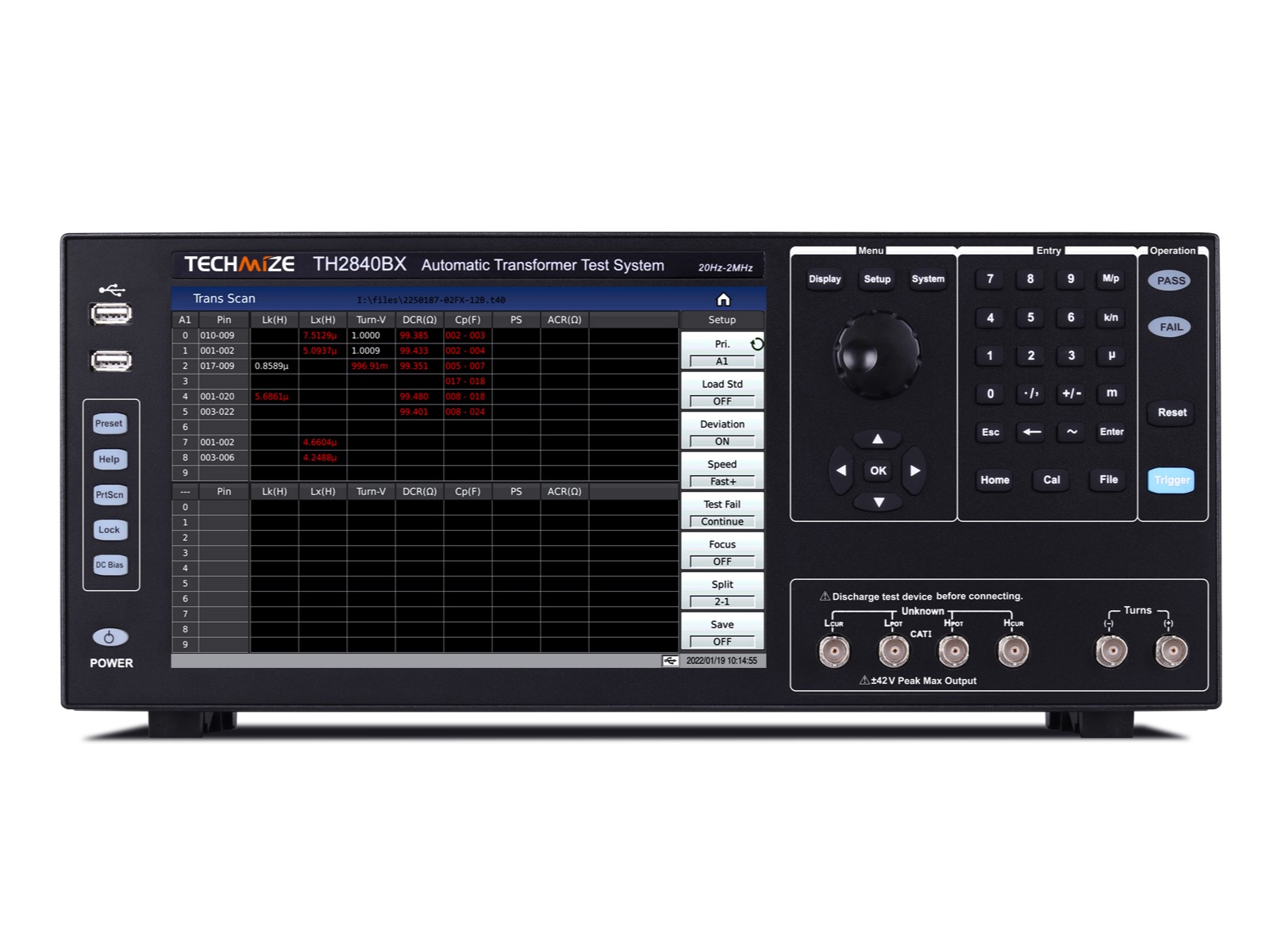

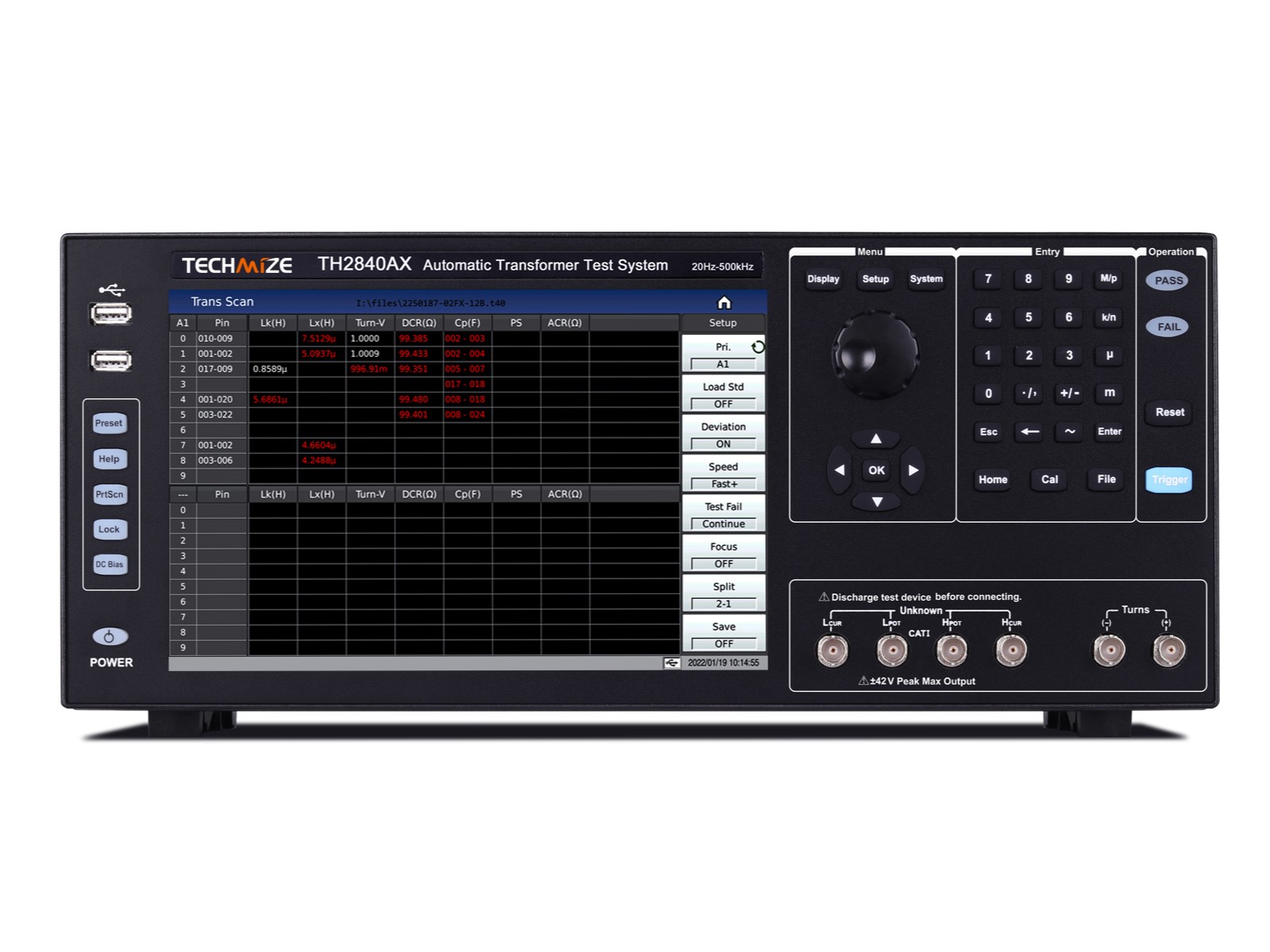

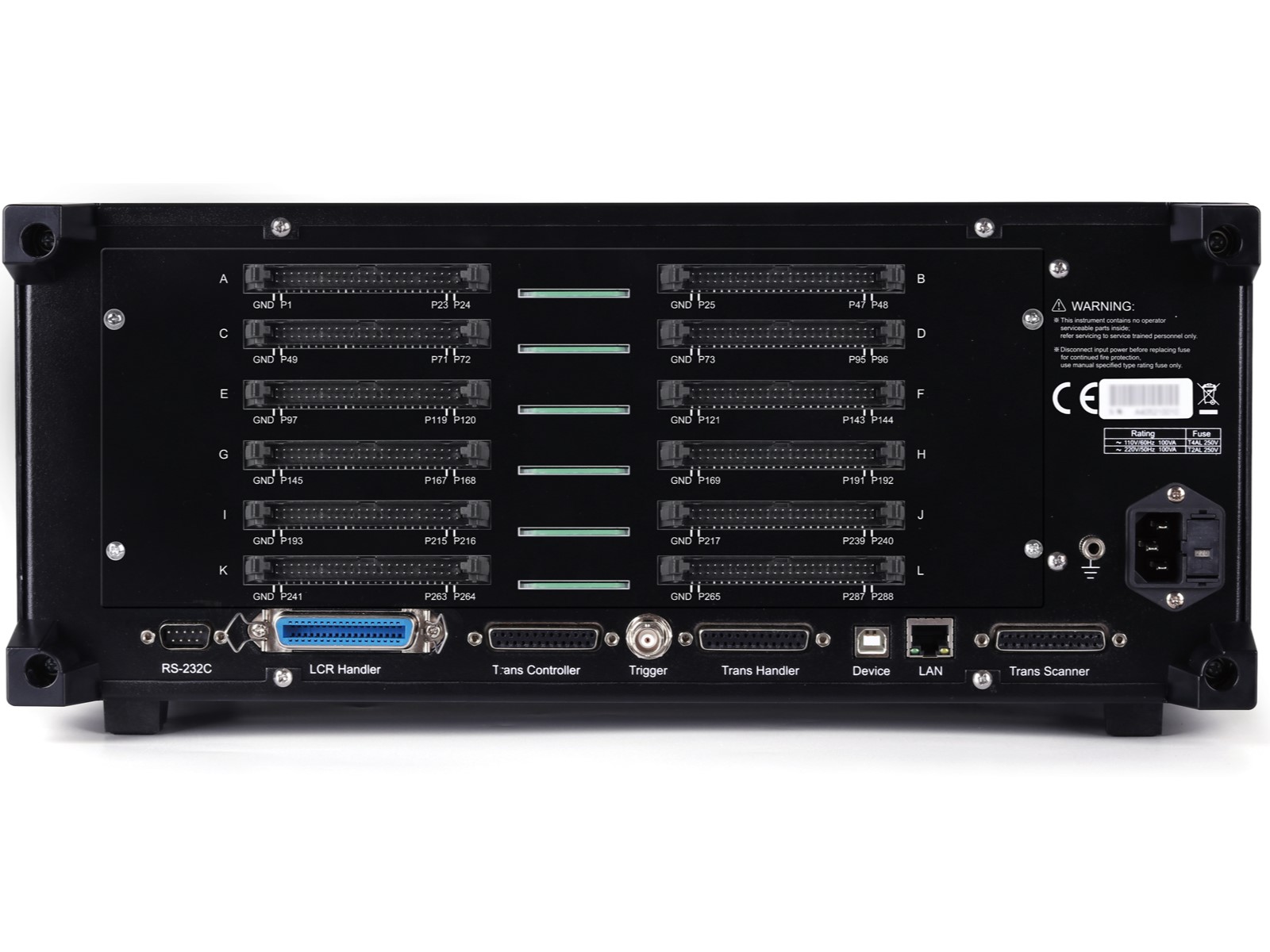

| ディスプレイ | 10.1″ Captive Touch Screen |
|---|
| アスペクト比 | 16:9 |
|---|
| 解像度 | 1280×RGB×800 |
|---|
| インターフェース | |
|---|
| USBホスト | USB HOSTポート×2。マウスとキーボードを同時に接続可能（USBメモリは同時に1本のみ） |
|---|
| USBデバイス | Universal serial bus socket, small type B (4 contact positions); compatible with USB TMC-USB488 and USB2.0, the female connector is used to connect an external controller. |
|---|
| LAN | 10/100M Ethernet adaptive, 8 Pin |
|---|
| ハンドラー | ビン信号出力用 |
|---|
| 外部DCバイアス・コントロール | TH1778A対応（トランス掃引は非対応） |
|---|
| RS232C | Standard 9-pin, cross |
|---|
| RS485 | 改造対応、または外付けのRS232-RS485変換アダプタで対応 |
|---|
| 消費電力 | 130VA以下 |
|---|
| レンジ | |
|---|
| LCR | 100mΩ, 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ |
|---|
| RDC | 1Ω, 10Ω, 20Ω, 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ |
|---|
| ストレージ | |
|---|
| 内部 | 約100MBの不揮発メモリにテスト設定ファイルを保存 |
|---|
| USBメモリ | テスト設定ファイル、画面キャプチャ、記録ファイル |
|---|
| Δ% | ±(0.000%-999.9%) |
|---|
| Cs、Cp | 0.00001pF-9.99999F |
|---|
| Ls、Lp | 0.00001μH-99.9999kH |
|---|
| G、B、Y | 0.00001μs-99.9999S |
|---|
| Vdc | ±0V-±999.999V |
|---|
| Idc | ±0A-±999.999A |
|---|
| θr | -6.28318 |
|---|
| 測定時間 (ms) | |
|---|
| LCR機能 | |
|---|
| Fast+ | 1ms |
|---|
| Fast | 3.3ms |
|---|
| Middle | 90ms |
|---|
| Slow | 220ms |
|---|
| トランス測定 | |
|---|
| Fast | Fast: 3.3ms, Fast+ 1ms(>10kHz) |
|---|
| Middle | Middle: 90ms |
|---|
| Slow | Slow: 220ms |
|---|
| トランス・スキャニング | |
|---|
| Fast | Fast: 3.3ms（≥1kHz）、Fast+: 1ms（≥10kHz）（リレー動作時間を除く） |
|---|
| Middle | Middle: 90ms |
|---|
| Slow | Slow: 220ms |
|---|
| 測定パラメータ | |
|---|
| LCR機能 | |
|---|
| Method | 4パラメータを任意に選択可能 |
|---|
| AC | Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC |
|---|
| DC | RDC, VDC, IDC |
|---|
| トランス測定 | Cs/Cp, Ls/Lp, DCR, Zx, Rs/Rp, D, Q, dZ, , Lk, Phase, Balance
Turns-Ratio, Ns:Np=U2/U1, Np:Ns=U1/U2
Turns: Ns=Np×U2/U1, Np=Ns×U1/U2 |
|---|
| DCバイアス | |
|---|
| 電圧 | 0V-±40V |
|---|
| 確度 | |
|---|
| AC<=2V | 1%×the set voltage+5mV |
|---|
| AC>2V | 2%×the set voltage+8mV |
|---|
| 分解能 | |
|---|
| 0V – ±1V | 1mV (0V – ±1V) |
|---|
| ±1V – ±40V | 10mV (±1V – ±40V) |
|---|
| 0mA-10mA | 10μA (0mA-10mA) |
|---|
| 10mA-100mA | 100μA (10mA-100mA) |
|---|
| 電流 | 0mA-±100mA |
|---|
| 補正機能 | OPEN, SHORT, LOAD |
|---|
| 起動後の暖機時間 | 60 Minutes |
|---|
| 偏差測定機能 | 公称値からの絶対偏差Δ、公称値からの百分率偏差Δ% |
|---|
| キーボード・ロック | 前面パネルのキーロック対応 |
|---|
| アベレージ | 1-255 |
|---|
| 測定レンジ | Auto, Hold |
|---|
| テスト・モード | |
|---|
| 連続 | シングルトリガモードでは、1回のトリガで全テストパラメータを測定します |
|---|
| ステップ | シングルトリガモードでは、1回のトリガで1パラメータを測定し、次のトリガで次のパラメータを測定します |
|---|
| テスト端子 | Four Terminal Pair |
|---|
| テスト・レベル | |
|---|
| AC電圧 | 5mVrms-20Vrms | — | 5mVrms-20Vrms |
|---|
| F<=1MHz | — | 5mVrms-20Vrms | — |
|---|
| F>1MHz | — | 5mVrms-15Vrms | — |
|---|
| 確度 | |
|---|
| AC≤2Vrms | ±（10%×設定値+2mV）（AC≤2Vrms） |
|---|
| AC＞2Vrms | ±（10%×設定値+5mV）（AC＞2Vrms） |
|---|
| 分解能 | |
|---|
| 5mVrms-0.2Vrms | 1mVrms (5mVrms-0.2Vrms) |
|---|
| 0.2Vrms-0.5Vrms | 1mVrms (0.2Vrms-0.5Vrms) |
|---|
| 0.5Vrms-1Vrms | 1mVrms (0.5Vrms-1Vrms) |
|---|
| 1Vrms-2Vrms | 10mVrms (1Vrms-2Vrms) |
|---|
| 2Vrms-5Vrms | 10mVrms (2Vrms-5Vrms) |
|---|
| 5Vrms-10Vrms | 10mVrms (5Vrms-10Vrms) |
|---|
| 10Vrms-20Vrms | 10mVrms (10Vrms-20Vrms) |
|---|
| AC電流 | 50μArms-100mArms |
|---|
| 分解能(100Ω内部抵抗) | |
|---|
| 50μArms-2mArms | 10μArms (50μArms-2mArms) |
|---|
| 2mArms-5mArms | 10μArms (2mArms-5mArms) |
|---|
| 5mArms-10mArms | 10μArms (5mArms-10mArms) |
|---|
| 10mArms-20mArms | 100μArms (10mArms-20mArms) |
|---|
| 20mArms-50mArms | 100μArms (20mArms-50mArms) |
|---|
| 50mArms-100mArms | 100μArms (50mArms-100mArms) |
|---|
| 測定等価回路 | Series, Parallel |
|---|
| 最高確度 | 0.05% Please refer to the manuals for the details |
|---|
| テスト・ケーブル長 | 0m |
|---|
| レンジ選択 | AUTO, HOLD |
|---|
| 周波数 | |
|---|
| 範囲 | 20Hz-500kHz | 20Hz-2MHz | 20Hz-500kHz |
|---|
| 確度 | 0.01% |
|---|
| 分解能 | |
|---|
| 20.0000Hz-99.9999Hz | 0.1mHz (20.0000Hz-99.9999Hz) |
|---|
| 100.000Hz-999.999Hz | 1mHz (100.000Hz-999.999Hz) |
|---|
| 1.00000kHz-9.99999kHz | 10mHz (1.00000kHz-9.99999kHz) |
|---|
| 10.0000kHz-99.9999kHz | 100mHz (10.0000kHz-99.9999kHz) |
|---|
| 100.000kHz-999.999kHz | 1Hz (100.000kHz-999.999kHz ) |
|---|
| 1.00000MHz-2.00000MHz | 10Hz (1.00000MHz-2.00000MHz) |
|---|
| D | 0.00001-9.99999 |
|---|
| Q | 0.00001-99999.9 |
|---|
| θd | -179.999°-179.999° |
|---|
| テスト・ピン | 20PIN(By TH1806) | 48ピン（最大288ピンまで拡張可能） |
|---|
| ACテスト信号モード | |
|---|
| 規定値 (ALC OFF) | |
|---|
| 電圧 | テスト端子開放時のHcur電圧を設定値とする |
|---|
| 電流 | テスト端子短絡時にHcurから流れる電流を設定値とする |
|---|
| コンスタント (ALC ON) | |
|---|
| 電圧 | DUTにかかる電圧を設定値に保つ |
|---|
| 電流 | DUTに流れる電流を設定値に保つ |
|---|
| RDCテスト | |
|---|
| 電圧 | 100mV-20V |
|---|
| 分解能 | |
|---|
| 0V-1V | 1mV (0V-1V) |
|---|
| 1V-20V | 10mV (1V-20V) |
|---|
| 0mA-10mA | 10μA (0mA-10mA) |
|---|
| 10mA-100mA | 100μA (10mA-100mA) |
|---|
| 電流 | 0mA-100mA |
|---|
| ビルトイン電流ソース | |
|---|
| 電流 | 0mA-2A |
|---|
| 確度 | I>5mA ±(2%×the set value+2mA) |
|---|
| 分解能 | 1mA |
|---|
| 寸法 (WxHxD) mm | 430mm(W)x177mm(H)x265mm(D) | 430mm(W)x177mm(H)x405mm(D) |
|---|
| 重量 (kg) | 11kg | 17kg |
|---|
| 出力インピーダンス | |
|---|
| 30Ω | 30Ω, ±4%@1kHz |
|---|
| 100Ω | 100Ω, ±2%@1kHz |
|---|
| 電源 | 100-120VAC/198-242VAC Optional, 47-63Hz |
|---|
| R, Rs, Rp, X, Z, RDC | 0.001mΩ-99.9999MΩ |
|---|
| バイアス・リソース | |
|---|
| トランス測定 | See * |
|---|
| トランス・スキャニング | See * |
|---|
| アベレージ回数 | |
|---|
| トランス測定 | テストパラメータごとにアベレージ回数（1～255）を設定可能 |
|---|
| トランス・スキャニング | テストパラメータごとにアベレージ回数（1～255）を設定可能 |
|---|
| ディレイ時間 | |
|---|
| トランス測定 | テストパラメータごとに異なる遅延時間を設定可能 |
|---|
| トランス・スキャニング | テストパラメータごとに異なる遅延時間を設定可能 |
|---|
| トランス・スキャニング |
|---|
| ビルトイン・スキャニング・ボード | No | One Board as standard. Could extend to six boards. ((24×2)PIN per board) |
|---|
| 外部スキャニング・ボックス | compatible to TH1901 series, TH1831 scanning box, TH1806 series |
|---|
| テストリード・インターフェース | 25*2pin FRC socket |
|---|
| トランス・ハンドラー | |
|---|
| PIN定義 | NS1-NS30, GOOD, NG, TEST, TRIGGER, RESET | NS1-NS9, GOOD, NG, TEST, TRIGGER, RESET |
|---|
| 出力特性 | フォトカプラ絶縁、ULN2003ドライブ、コレクタ出力 |
|---|
| 巻数 | |
|---|
| プライマリ | 60 |
|---|
| セカンダリ | 9 |
|---|
| モデル | Direct reading, percentage |
|---|
