RF（高周波）エンジニアリングの分野では、「50Ω（50オーム）」という数値が事実上の標準として広く採用されています。
同軸ケーブル、測定器の入力インピーダンス、無線通信機器や基地局アンテナに至るまで、多くのRF機器が50Ωを前提に設計されています。
しかし、この数値がなぜ選ばれたのかについて、体系的に説明される機会は意外と多くありません。
本稿では、50Ωが標準となった技術的背景と、その工学的意味について解説します。
50Ωは偶然ではない
50Ωという数値は、単なる慣習や恣意的な決定によるものではありません。
その背景には、「高電力伝送」と「低伝送損失」という、互いに相反する要求の間で行われた工学的なトレードオフが存在します。
この考え方を理解するためには、RF技術が大きく発展した第二次世界大戦期までさかのぼる必要があります。
 |
レーダー技術の発展と同軸ケーブル
第二次世界大戦中、レーダー技術は急速に進化し、高出力のRF信号を安定して伝送することが重要な課題となりました。

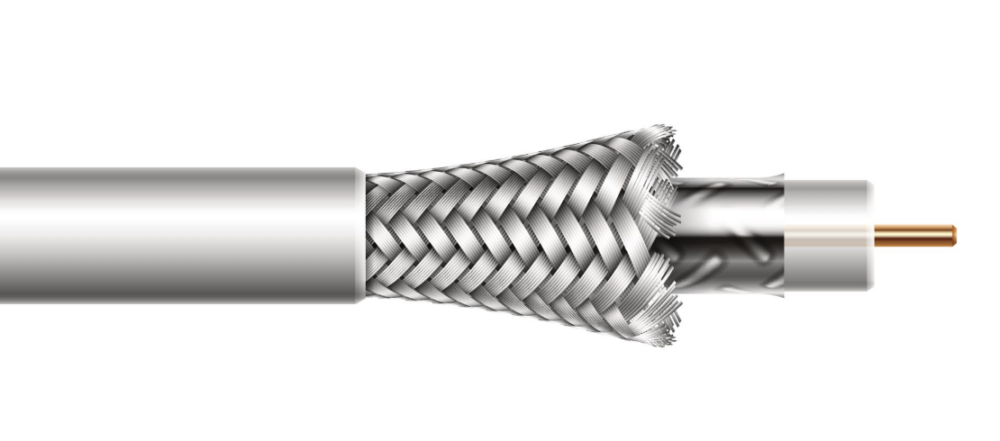

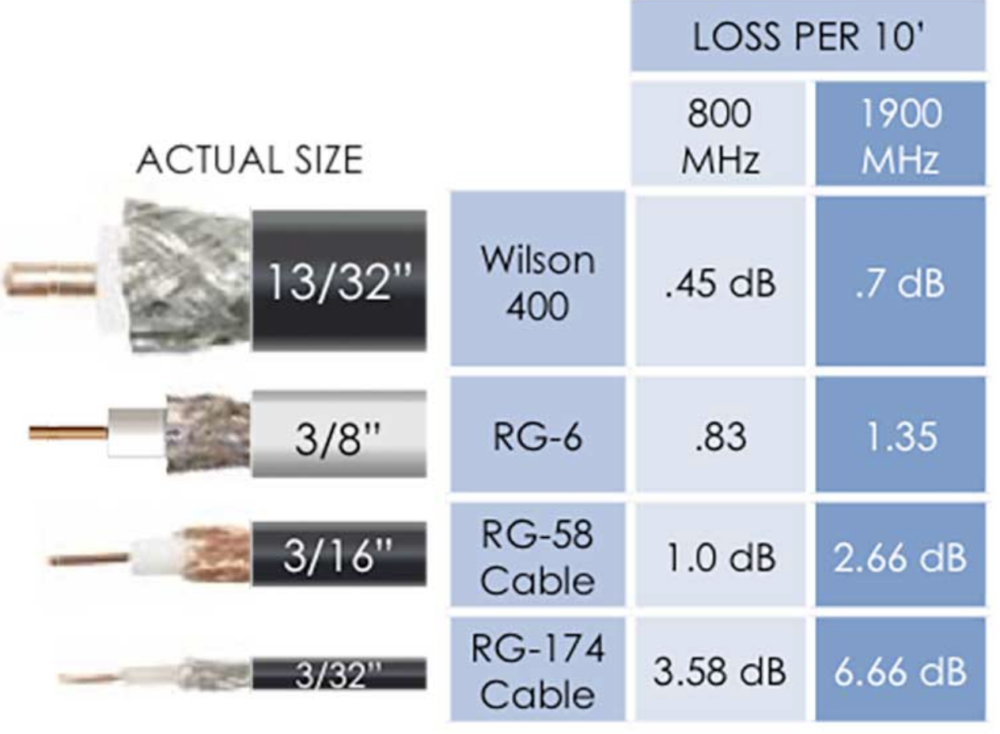

当時、その信号伝送の中核を担っていたのが同軸ケーブルです。
同軸ケーブルの性能は、主に以下の二つの指標によって評価されます。
-
耐電力性能（耐電圧特性）
高電圧・高出力の信号を印加した際に、絶縁破壊や放電を起こさずに動作できるか。 -

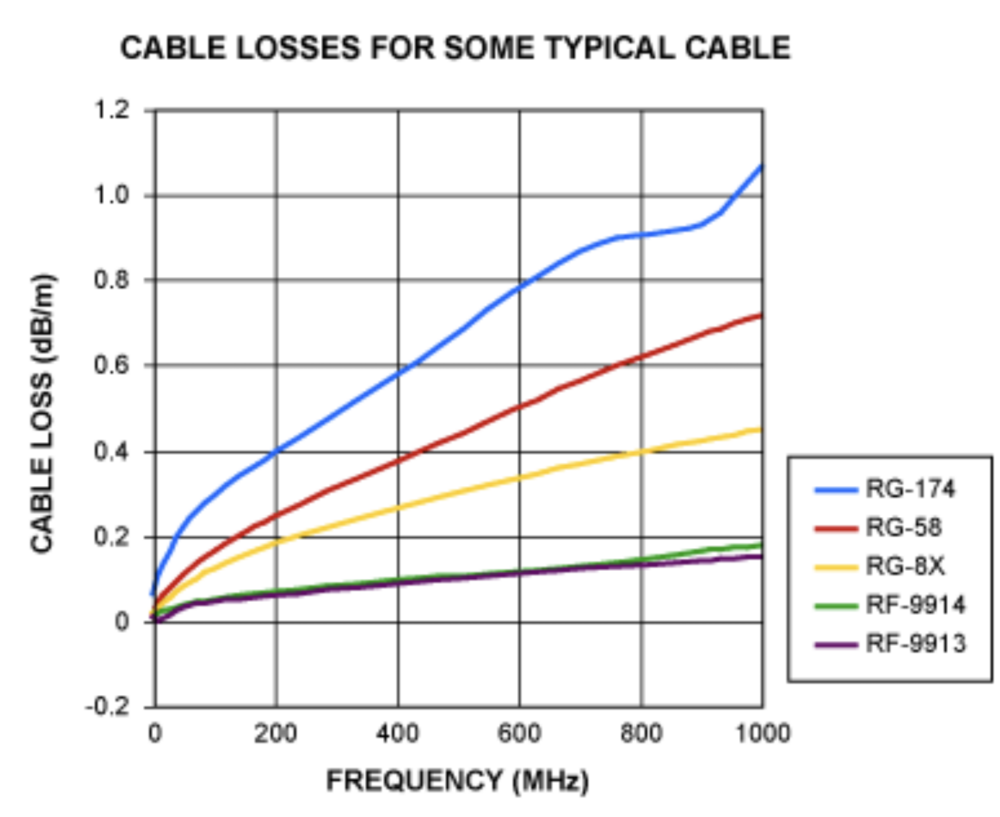

伝送損失
信号が伝送される過程でどれだけ減衰するか。損失が大きいほど、到達距離は短くなります。
 |
相反する最適条件
空気を誘電体とする同軸ケーブルを前提に理論計算を行うと、興味深い結果が得られます。
-
最大の耐電力性能を得るための最適な特性インピーダンスは、約 30Ω
-
最小の伝送損失を得るための最適な特性インピーダンスは、約 77Ω
つまり、耐電力を重視すれば30Ωが有利であり、損失を最小化するなら77Ωが有利となります。
この二つの条件は同時に満たすことができず、どちらを優先するかという選択が不可避でした。
 |
工学的な妥協としての50Ω
実際の工学設計においては、単一の性能指標だけでなく、用途・材料・構造・製造技術など、複数の条件を総合的に考慮する必要があります。
当時のエンジニアたちは、高出力にも耐えつつ、伝送損失も過度に増えないバランス点として、30Ωと77Ωの中間に位置する 50Ω を選択しました。
この50Ωという値は、理論的にも実用的にも扱いやすく、結果としてRF機器全体の標準インピーダンスとして定着していきました。
 |
75Ωという例外
なお、すべての用途で50Ωが最適というわけではありません。
代表的な例が、ケーブルテレビや映像信号伝送で使用される 75Ω 系です。
これらの用途では高出力は求められず、伝送損失の低さがより重視されるため、77Ωに近い75Ωが合理的な選択となっています。
まとめ：50Ωは「最適な妥協点」
50Ωは、理論上の「最良値」ではありません。
しかし、当時の技術的制約と実際の使用条件を踏まえた上で導き出された、最適な妥協点でした。
RF技術の世界において、50Ωが現在まで標準として使われ続けている理由は、まさにこの実用性とバランスの良さにあります。
