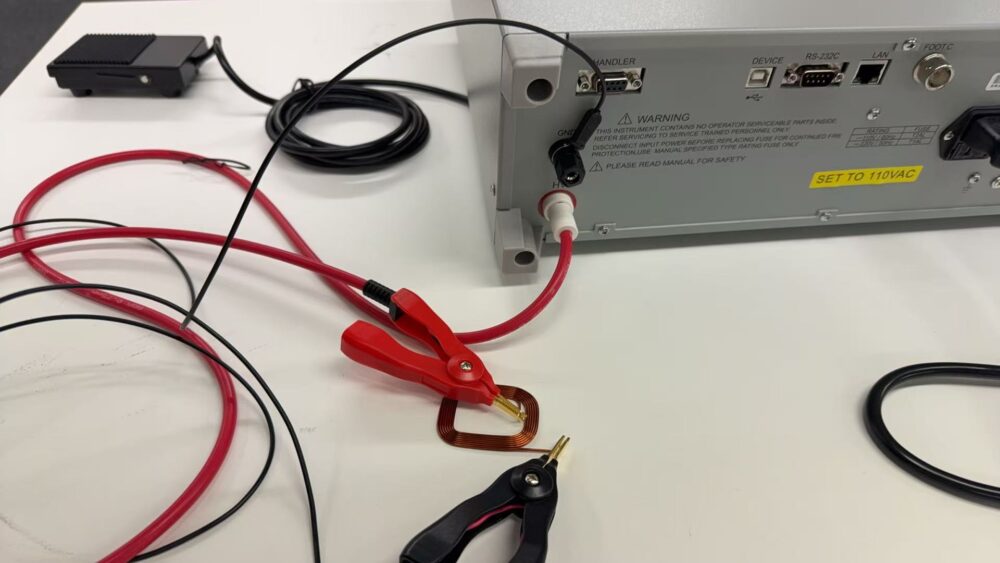

■ TH2883：接続後のサンプリング・測定操作手順

※注意：本機は高電圧パルスを出力します。
HVランプ点灯中は被測定物や端子に触れないでください。
また、測定前に15分以上のウォームアップを行ってください。

■ ① まずは「波形確認（簡易測定）」

※標準波形を作る前の初期確認

1）測定画面へ

電源投入後は通常 [DISP]（表示画面） に入ります。
必要に応じて [DISP]キー を押してください。

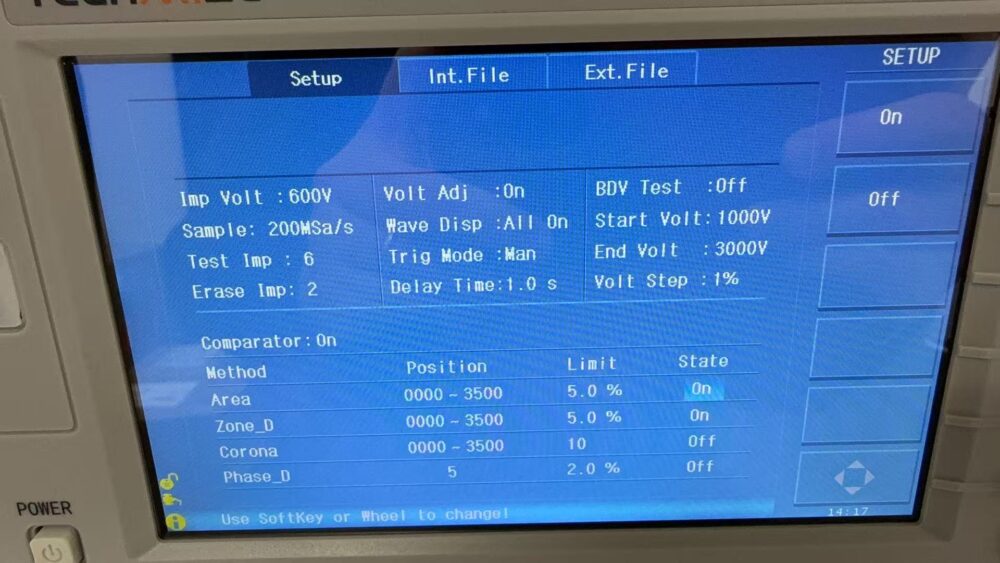

2）[SETUP]で基本パラメータ設定

以下の項目を設定します：

必須設定

Imp Volt（試験電圧）
　例：500V～1000Vから開始推奨
Samp（サンプリングレート）
　例：25MSa/s または 50MSa/s
Test Imp（試験パルス回数）
　1回（初期確認時）
Erase Imp（消磁パルス）
　0
Volt ADJ（電圧補正）
　ON推奨
Trig Mode（トリガ方式）
　MAN（手動）

3）測定開始

[DISP]画面に戻る
STARTキー押下

→ 減衰振動波形が表示されます

4）サンプリング調整

波形を見ながら調整：

波形が細かすぎる → サンプリングを下げる
波形が粗い → サンプリングを上げる

例：

25MSa/s ⇄ 50MSa/s ⇄ 100MSa/s

■ ② 標準波形を作成して判定測定（本番）

1）SETUP設定

以下を設定：

Imp Volt
Samp
Test Imp
Erase Imp
Volt ADJ = ON
Comparator = ON（重要）

2）比較方式の設定

以下4種類：

Area
Diff Zone
Corona
Phase Diff

推奨初期設定

AREA SIZE：ON
CORONA：ON
その他：OFF（後から追加）

用途別

匝間短絡 → AREA
巻線差異 → PHASE / DIFF
絶縁不良 → CORONA（必須）

3）標準波形のサンプリング

操作：

[DISP] → Standard
モード選択

■ AUTO（推奨）

良品をセット
Start
自動で条件を変えて測定
最適波形を表示
Select → 標準登録

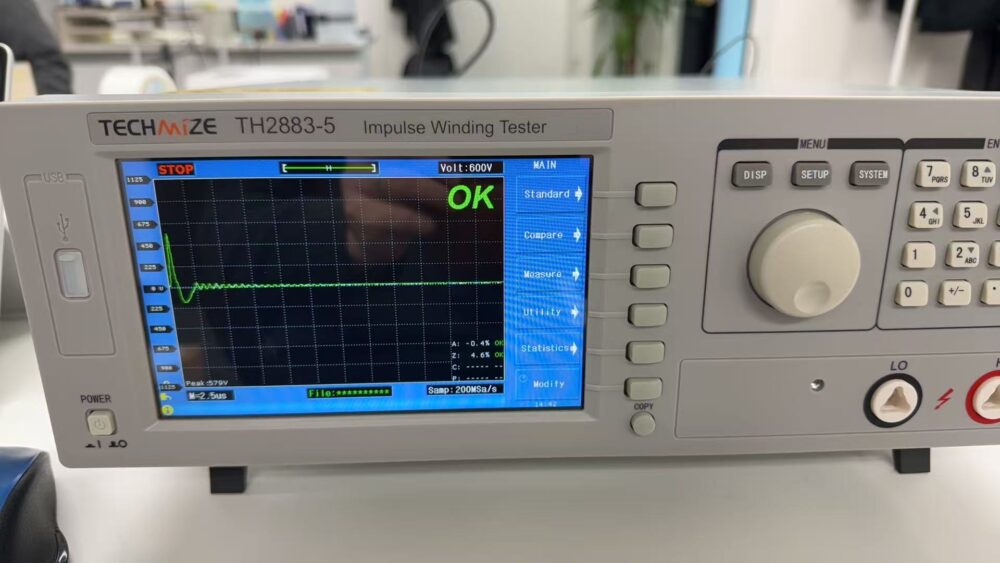

4）測定

被測定品に交換
START押下
結果表示：
- OK / PASS
- FAIL

■ ③ Manual（平均サンプリング）

より安定した標準波形作成用

手順

[DISP] → Standard → Manual
良品セット
Start（複数回）
平均化
Complete

操作補助

Undo：1回戻る
Undo All：全削除

推奨方法

良品10～20個選定
バラツキ少ないものを使用
平均して標準化

■ ④ 比較パラメータ設定

1）AREA SIZE

ON
Position：比較範囲
Diff：許容差（％）

2）DIFF ZONE

AREAと同様

3）CORONA

ON
整数値で判定

設定方法

サンプル10個測定
最大値取得
＋20％で設定

4）PHASE DIFF

ゼロクロス点設定
推奨：2～10

■ ⑥ 実務上のポイント

1）Wave Disp

ALL ON：波形確認
ALL OFF：高速測定

2）連続測定

Trig Mode = INT
Delay設定可

3）条件保存

SETUP → Int File
最大100件保存

■ まとめ（重要ポイント）

最初は 波形確認 → Samp調整
次に AUTOで標準波形作成
最後に 比較判定（PASS/FAIL）
