T&Mノート｜SSA5000AのNF測定方法

準備手順：

Step 1: 機器の電源オフ

先に電源を切る：

• SSA5000A
• ノイズソースドライバ

※ホットプラグによる損傷を防ぐため



Step 2:USB接続

接続：

• SSA5000A USB → NSD28

用途：

• ノイズの ON / OFF 制御



Step 3:BNC接続

接続：

• NSD28 BNC → ノイズソースのバイアス入力

用途：

• +28V パルス電源を供給
• ノイズソースを駆動

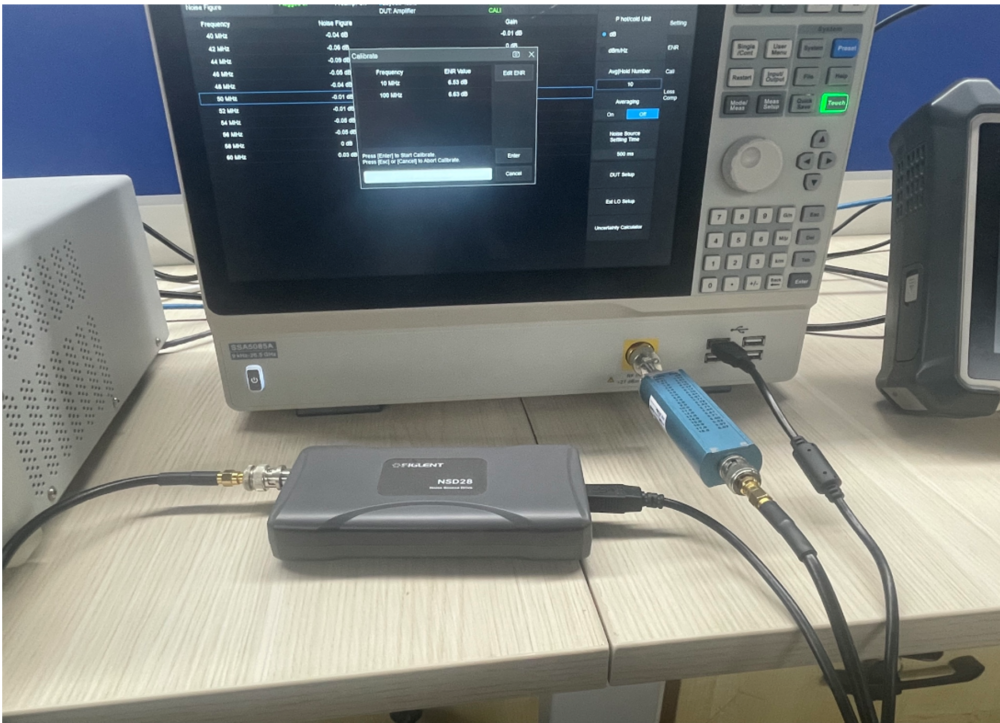

Step 4:RFケーブル接続

接続：

• ノイズソース RF OUT → SSA5000A RF INPUT

注意：

• SMA同軸ケーブルを使用



Step 5:機器の電源投入

推奨順序：

1. SSA5000A
2. ノイズソースドライバ





Step 6:認識確認

USB認識が成功すると：
画面に以下が表示される：

• INFO_NSD_PLUG_IN

NF測定手順

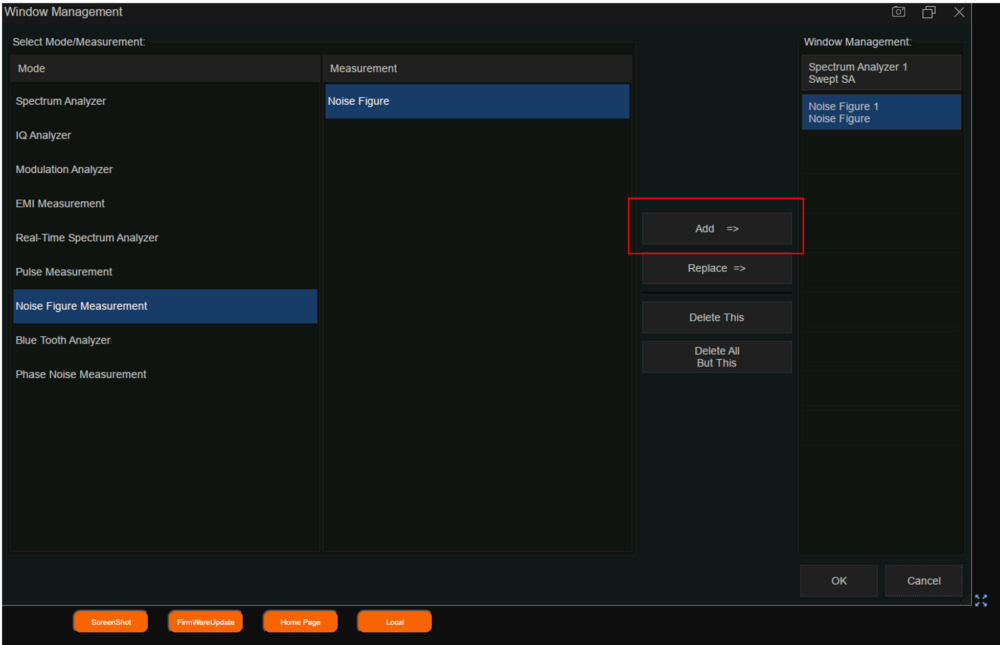

1. NF測定モードの選択

モード切替画面でノイズフィギュア測定モードを選択して追加



2. NF測定の校正とデータ設定

NF校正環境の構築（SSA5000には内蔵ノイズ源制御モジュールが含まれていないため、外部制御モジュールを追加し、ノイズヘッドと制御モジュールを接続する必要がある）

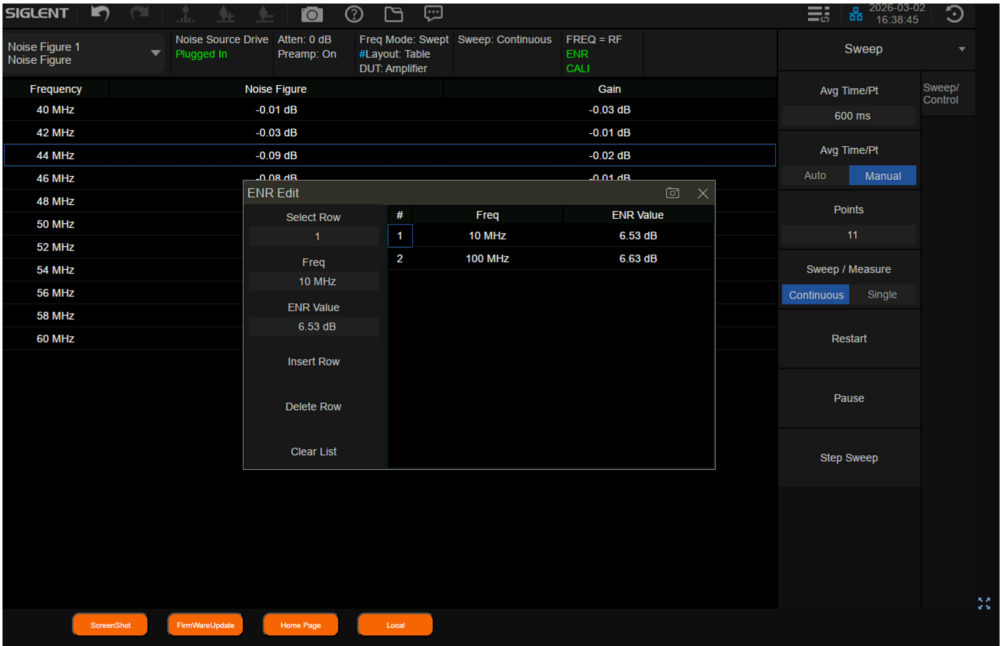

対応するノイズヘッドのENRデータをインポート

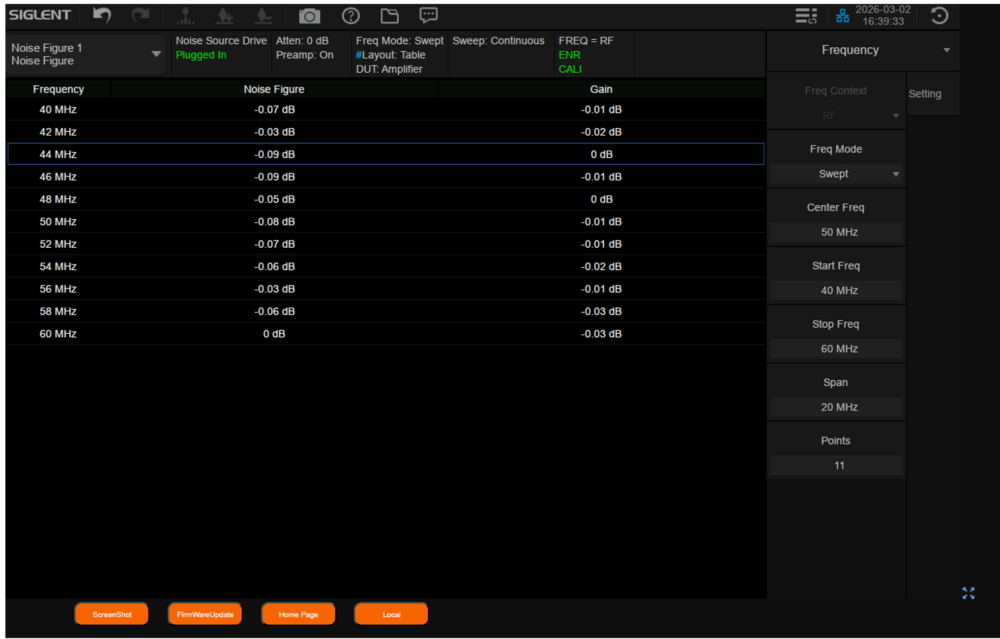

被測定対象の対応周波数帯を設定

適切なスキャン時間とノイズ源待機時間を設定

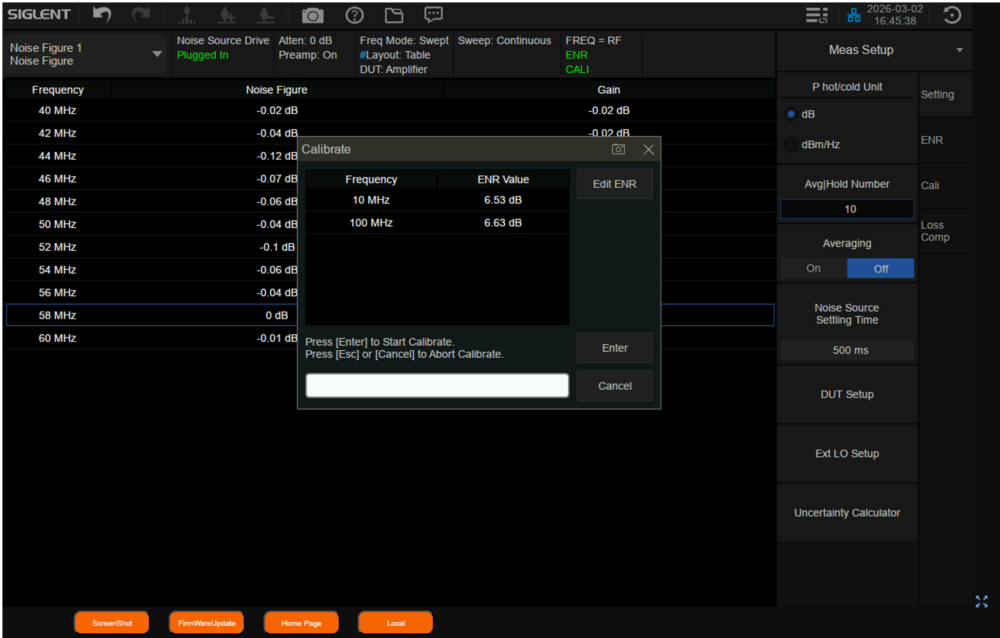

予備校正を実施。校正完了後、ノイズヘッドを約25分間ウォームアップし、温度ドリフトによる校正データ異常を防止。

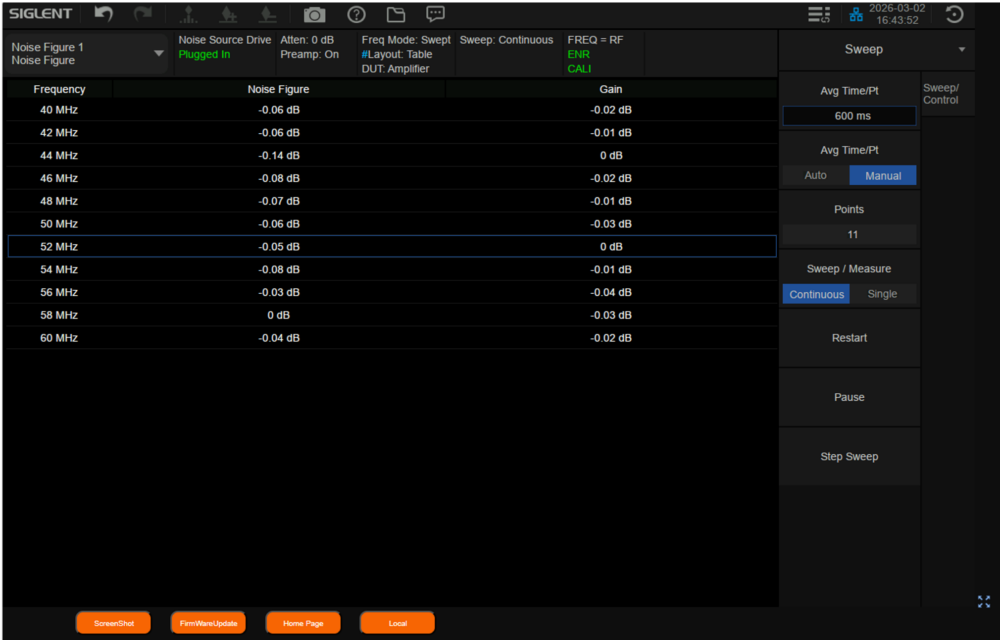

ウォームアップ完了後、再校正を実施（初回校正後、ウォームアップ待機中にNFデータが増加しなくなった時点、すなわち でウォームアップ完了と判断）





3. NFデータ測定

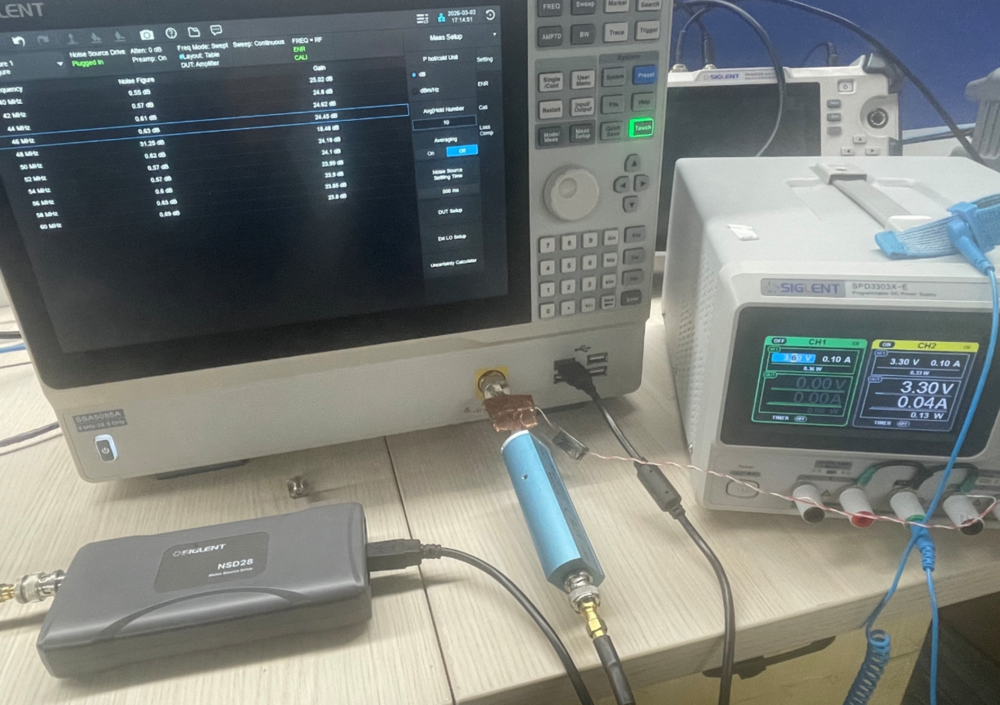

NF測定環境の構築（電源でDUTに給電後、SSA5000装置とノイズヘッドにそれぞれ接続。電源ノイズ及び給電伝送時のノイズ影響に注意。
ノイズシールド効果の高いケーブルの使用やノイズシールドカバーの追加が可能）



スキャン完了後、NF測定データを確認

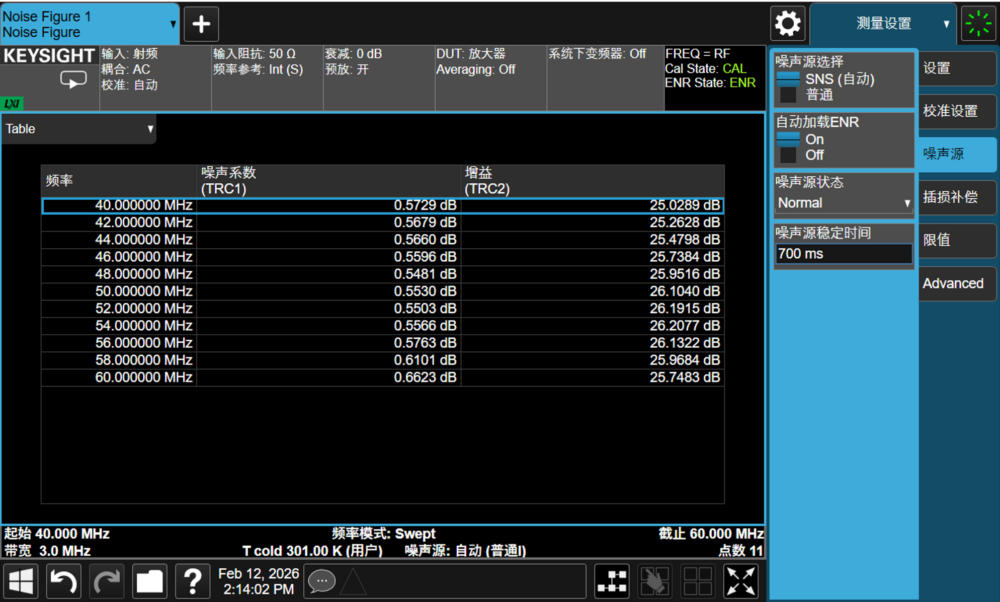

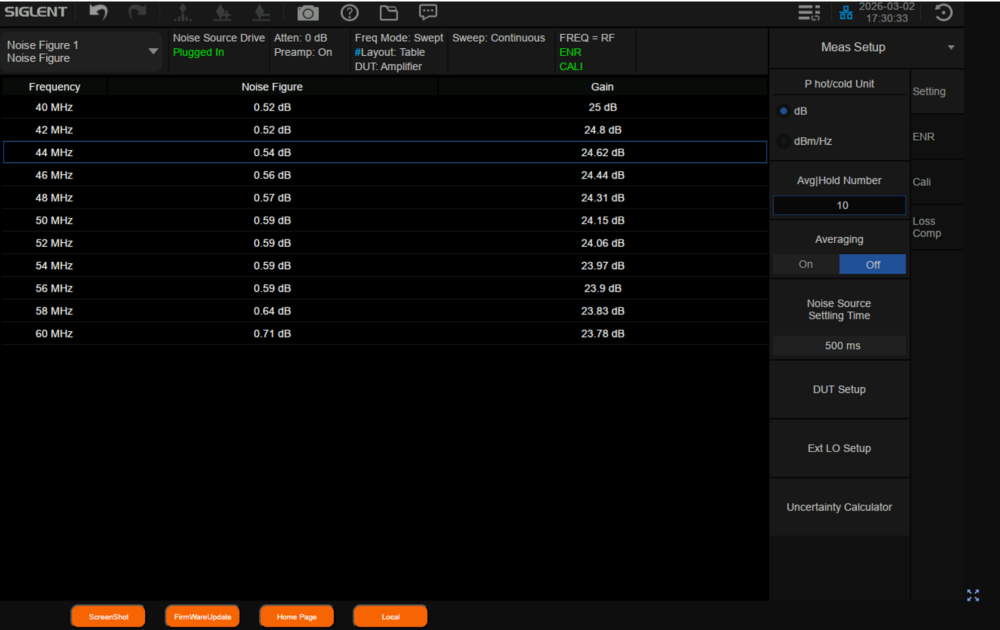

9020テストデータ図



注意事項：

テスト前のノイズヘッド待機時間は適切な値に設定すること。設定不備はテスト結果の誤りやADCオーバーロードを引き起こす。待機時間異常はPhot値の誤読を招く（下図参照）：

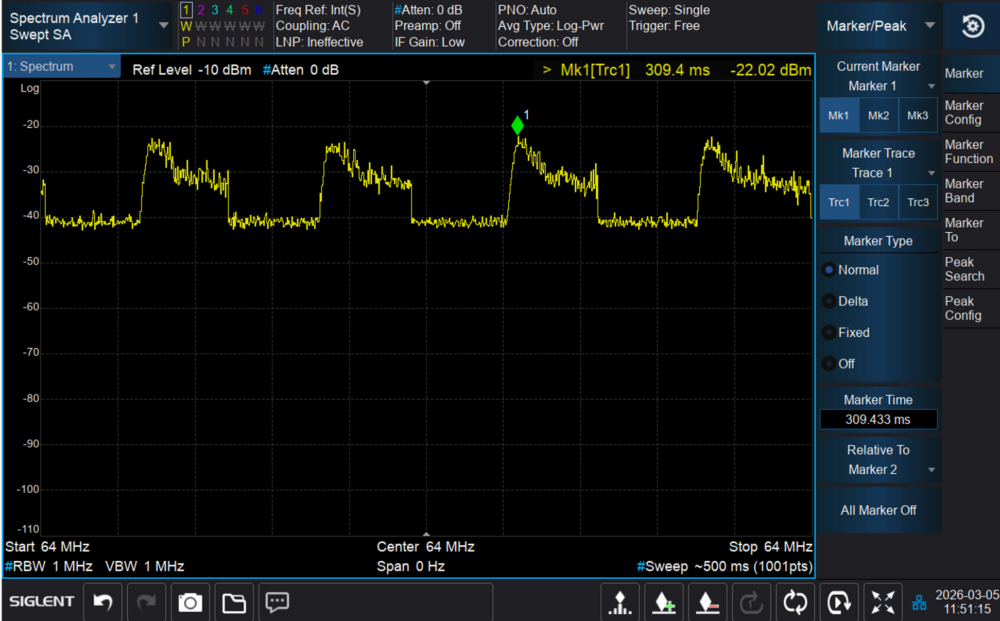

　　　　　　　　　（デフォルト待機時間ではPhot値が過大となり、ADCオーバーロードを引き起こす）

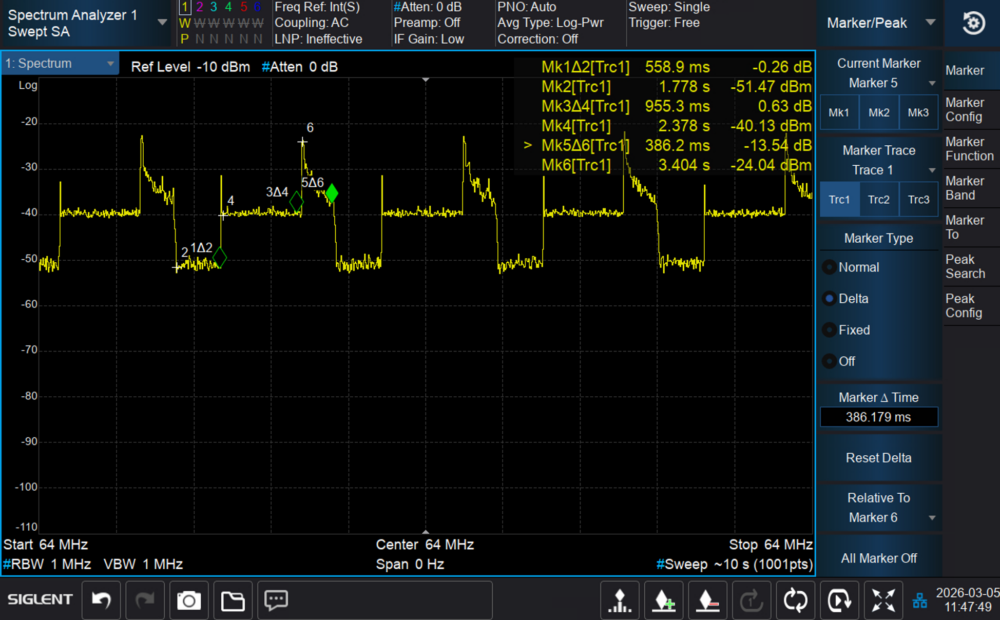

　　　　　　　　　　　　　　　（適切な待機時間、Phot値が安定）

待機時間が正しく設定されている場合でも、ADCオーバーロード警告が発生した際は、以下の手順でADCへの入力電力が過大になるのを防止してください：

1. RBWを適切に低下させ、ADCへの積分電力（入力電力）を低減し、電力過大によるADCオーバーロードを防止する
2. PA状態をオフに設定し、電力増幅を低減する
3. ATT値を適切に増加させ、ノイズ源の電力レベルを低減する。
