製品の詳細

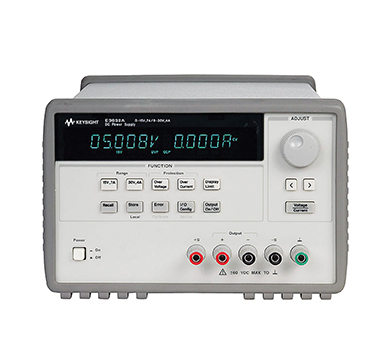

メーカー：Keysight 型番：E3631A
Keysight E3631A（旧Agilent）は、80Wの3出力プログラマブル・リニア直流電源です。極めて低いリップルノイズ、高い確度、多出力という特長により、世界中のエンジニアのワークベンチで最も人気のある電源の一つとなっています。0-6V/5Aおよび±0-25V/1Aの3系統の独立出力を備え、デジタル回路とアナログ回路に同時に給電できます。±25V出力チャンネルは相互トラッキングモードに設定でき、デュアル電源が必要な用途を簡素化します。アナログ／デジタル回路のデバッグ、センサへの給電、オペアンプ試験、教育実験に携わるエンジニアにとって、中古のE3631Aは手頃な価格で新品同様のクリーンな給電体験をもたらします。
1. 主な仕様
リップル・ノイズ（20 Hz〜20 MHz）ノーマルモード電圧：350 µVrms / 2 mVp-p未満（全チャンネル）
ノーマルモード電流：500 µArms未満（6V/25Vチャンネル）、2 mA rms未満（-25Vチャンネル）
コモンモード電流：1.5 µArms未満（全チャンネル）
リードバック確度（25°C ±5°C）電圧：0.05% + 10 mV（6V/25Vチャンネル）、0.1% + 5 mV（-25Vチャンネル）
電流：0.15% + 4 mA（6V/25Vチャンネル）、0.2% + 10 mA（-25Vチャンネル）
負荷／電源変動率 電圧：0.01% + 2 mV未満
電流：0.01% + 250 µA未満
インターフェース GPIB、RS-232を標準搭載、SCPIコマンドに対応
ディスプレイ 2行LEDディスプレイ、電圧と電流を同時表示
寸法／質量 132mm（高さ）×213mm（幅）×348mm（奥行き）、8.2 kg
2. 主な機能と特長
3系統独立出力、1台で多用途に対応
出力1：0-6V / 5A、大電流のデジタル回路への給電に適しています
出力2：0-+25V / 1A、アナログ回路やオペアンプの正電源に適しています
出力3：0-−25V / 1A、アナログ回路やオペアンプの負電源に適しています
6V出力と±25V出力は電気的に絶縁されており、被測定回路間の相互干渉を最小限に抑えます。
超低リップルノイズ、クリーンな給電
標準リップルは350 µVrms / 2 mVp-p未満、コモンモード電流は1.5 µArms未満で、精密アナログ回路、低ノイズアンプ、高精度ADC/DACにクリーンな電源を供給し、測定結果の信頼性を確保します。
トラッキングモード、デュアル電源用途を簡素化
±25V出力は相互トラッキングモードに設定でき、正電圧を調整すると負電圧が自動的に追従します。オペアンプや計装アンプなど、対称なデュアル電源を必要とするデバイスへの給電に非常に適しています。
充実した保護機構
過電圧保護（OVP）機能を内蔵しており、保護しきい値を設定できます。出力電圧が設定値を超えると直ちに出力を遮断し、被測定物の安全を確保します。
リモートプログラミングと制御
GPIBとRS-232インターフェースを標準装備し、SCPIコマンドに対応しているため、自動テストシステムへの組み込みが容易です。フロントパネル操作とリモート操作を切り替えられ、手動デバッグと自動試験の両方のニーズに対応します。
2行表示とつまみ操作
電圧と電流を切り替えなしで同時に表示します。粗調整／微調整つまみとテンキーの組み合わせにより、出力パラメータを素早く正確に設定できます。
コンパクトな筐体で省スペース
コンパクトなベンチトップ設計で設置スペースを取らず、ワークベンチ上に複数台の機器を並べて設置しやすくなっています。
3. 適用シーン
アナログ／デジタル回路のデバッグ：基板に複数系統の安定した電源を供給し、デジタルロジックとアナログオペアンプを同時に駆動
センサ・MEMS開発：センサに低ノイズの励起電源を供給
オペアンプ試験：±25Vトラッキングモードによりデュアル電源オペアンプに対称な給電
教育実験：電子回路実験、マイコン開発ボードへの給電、電源の基礎特性の授業
修理と故障診断：修理対象の基板に安定した電源を供給し、故障箇所の特定を支援
低消費電力デバイス試験：ADC/DAC、精密基準電源など高感度デバイスへの給電
ATEシステム統合：プログラマブル電源として自動テストシステムに組み込み
4. T&Mの中古計測器の強み
経済的：新品より大幅に低い価格で、予算が限られているお客様に最適です。
厳格な検査：すべての機器を専門的に検査し、性能と機能が正常であることを確認しています。
校正サービス：ご要望に応じて校正を行い、校正報告書を発行します。
品質保証：3か月の保証付きで、保証期間内の人為的でない故障は無償で修理します。
豊富な品揃え：多数のメーカー・機種を取り扱い、ご要望に迅速にお応えします。
技術サポート：長期にわたる技術相談、操作指導、修理サポートを提供します。
