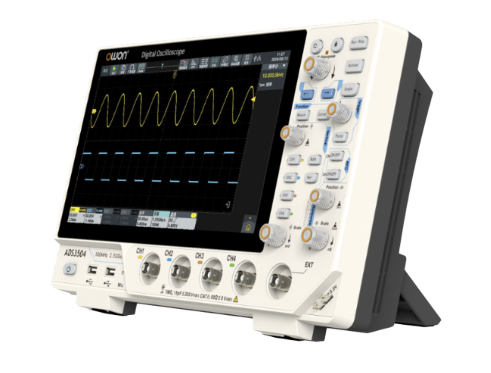

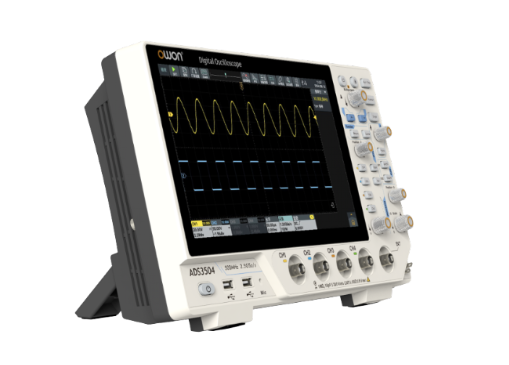

OWON(オウオン) ADS3000シリーズ デジタル・オシロスコープ
  • OWON(オウオン) ADS3000シリーズ デジタル・オシロスコープ
  • OWON(オウオン) ADS3000シリーズ デジタル・オシロスコープ
  • OWON(オウオン) ADS3000シリーズ デジタル・オシロスコープ
  • OWON(オウオン) ADS3000シリーズ デジタル・オシロスコープ
  • OWON(オウオン) ADS3000シリーズ デジタル・オシロスコープ

製品名

OWON(オウオン) ADS3000シリーズ デジタル・オシロスコープ

MENU

シリーズ

メーカー

用途

  • 特長
  • 価格･仕様
  • 付属品及びオプション
  • 資料
  • 製品動画
  • FAQ

特長

・ 最大レコード長100Mポイント、最高500,000波形/秒の波形更新レートでクリアな信号取り込み
・ 垂直軸スケール 500uV/div-10 V/div、水平軸スケール 500 ps/div-1000s/div
・ 1MポイントFFT解析で正確に周波数成分を抽出
・オシロスコープ、2チャンネル 50MHz波形発生器（オプション）、周波数カウンタ、電圧計、FFT、プロトコル解析機能を統合
・多彩なトリガ・タイプ：エッジ、ビデオ、パルス幅、スロープ、ラント、ウインドウ、タイムアウト、N番めエッジ、ロジック、RS232/UART、I2C、SPI、CAN、LIN

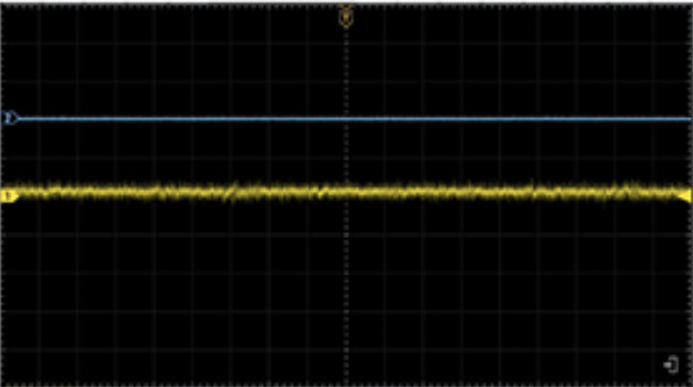

■低ノイズ、高感度、正確な小信号測定

垂直軸スケール 500μV/div ～ 10V/div.

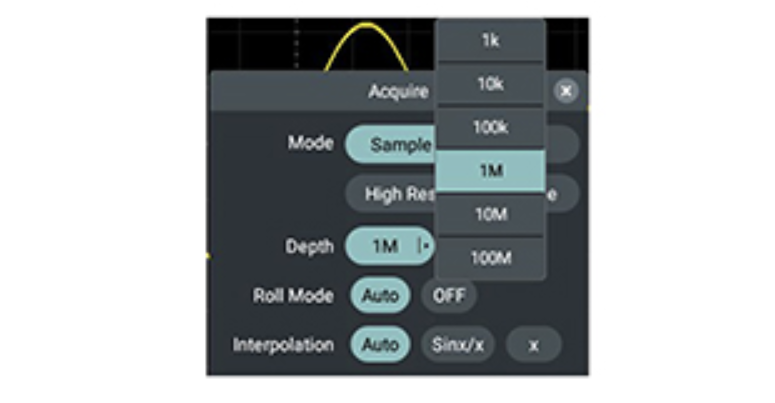

■深いレコード長







標準100Mポイントのレコード長は、より長時間のデータを取得でき、ズームしても詳細に観測できるので、全波形表示とズーム表示のバランスが優れています。













■高速な波形更新レート



・高速モードでの波形更新レートは最高500,000波形/秒、発生頻度の低い異常な信号も見逃しません。

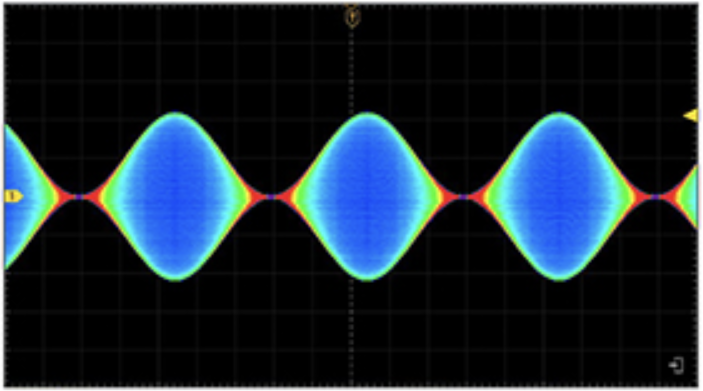

■256階調、カラーグレードなどの残光表示



・偶発的な信号や時間経過に伴い変化する信号などの観察に役立ちます。

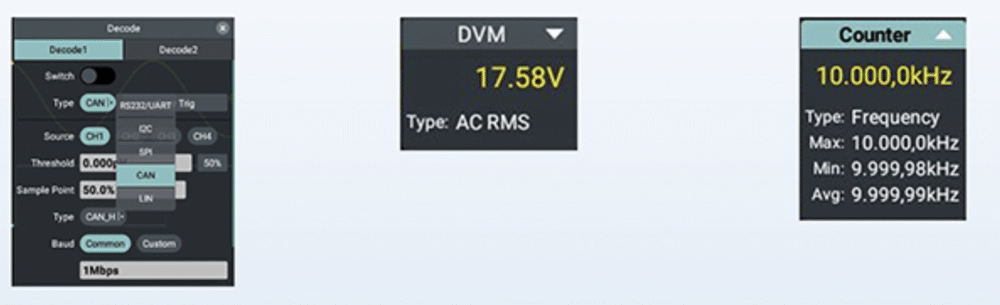

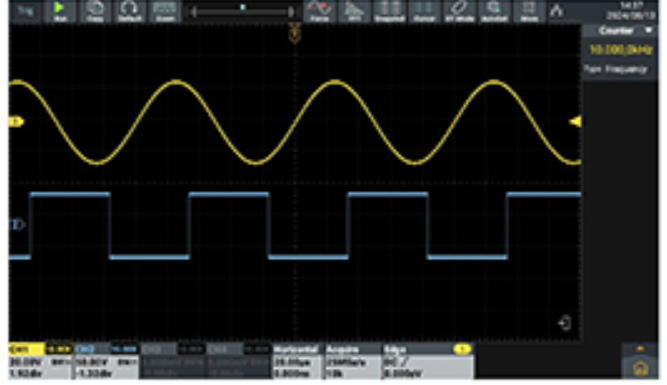

■プロトコル解析＆デジタル電圧計＆周波数カウンタ



・RS232/UART、I2C、SPI、CAN、LINの　ハードウェアによるバス・デコードをサポート
・ACrms、DC、（AC＋DC）rmsを測定可能
・統計、アラームをサポート
・6桁高精度周波数カウンタ
・統計（最大、最小、平均）をサポート

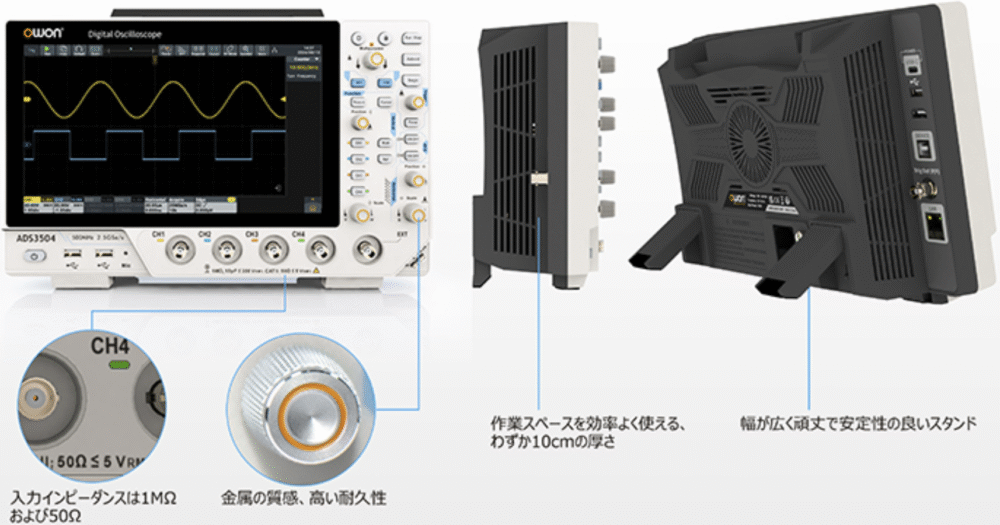

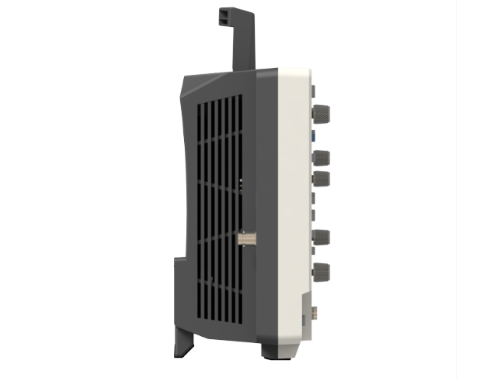

■便利でコンパクトでファッショナブル







入力インピーダンスは1MΩおよび50Ω
作業スペースを効率よく使える、わずか10cmの厚さ
幅が広く頑丈で安定性の良いスタンド













■オシロスコープ



・周波数帯域500MHz、350MHz、200MHz、100MHz
・最高サンプルレート2.5GSa/s
・アナログ2または4チャンネル、外部トリガ1チャンネル
・最大レコード長100Mポイント（標準）
・最高波形更新レート500,000 wfms/s

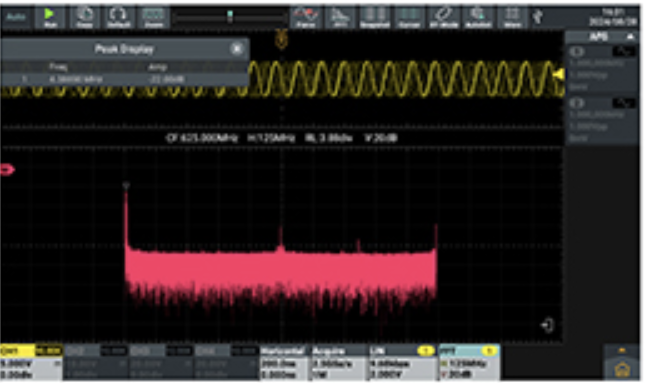

■FFT解析



・最大1Mポイントを処理できるFFT演算
・周波数範囲はオシロスコープの周波数帯域と同じ
・残光表示
・ピークサーチ機能
・ズーム表示、カーソル測定

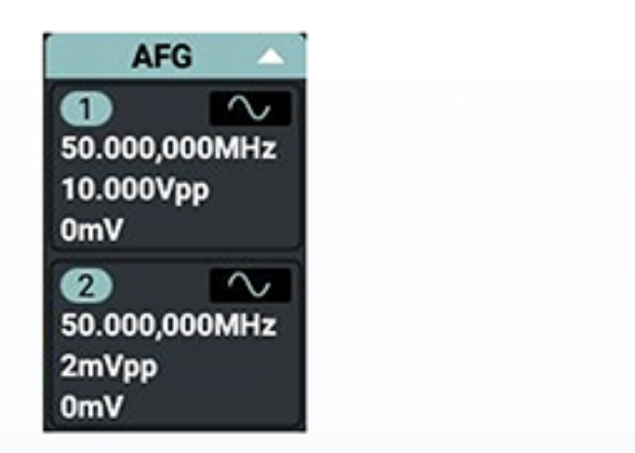

■波形発生器（オプション）



・2チャンネル出力 最高50MHz
・サンプルレート 最高160MSa/s
・任意波形メモリ長 最大16Kポイント
・任意波形編集、変調、スイープ、パルス
・振幅範囲 2mVpp～10Vpp

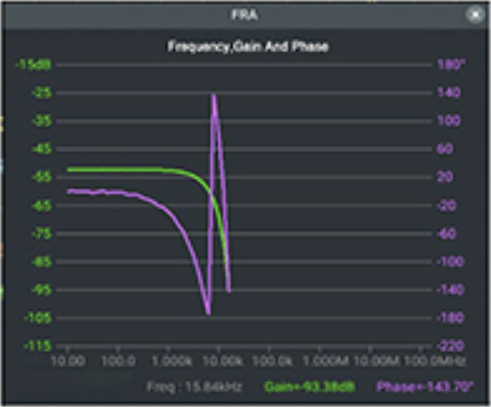

■ボード線図機能（波形発生器オプション）



内蔵の波形発生器を制御して負帰還回路解析用のスイープ信号を生成します。その信号を電源回路などの負帰還回路に注入して結果として得られるボード線図は、周波数に対するゲインと位相の特性を表示しています。このボード線図機能により位相余裕やゲイン余裕を得られるので負帰還回路の安定性を迅速に評価できます。















■多彩なトリガ・タイプとハードウェア・デコーディング

トリガ・タイプ：エッジ、ビデオ、パルス幅、スロープ、ラント、ウィンドウ、タイムアウト、N番目エッジ、RS232/UART、I2C、SPI、CAN、LIN
デコード・タイプ：RS232/UART、I2C、SPI、CAN、LIN







■測定アイテム統計機能



・最大、最小、平均、標準偏差の統計演算をサポート

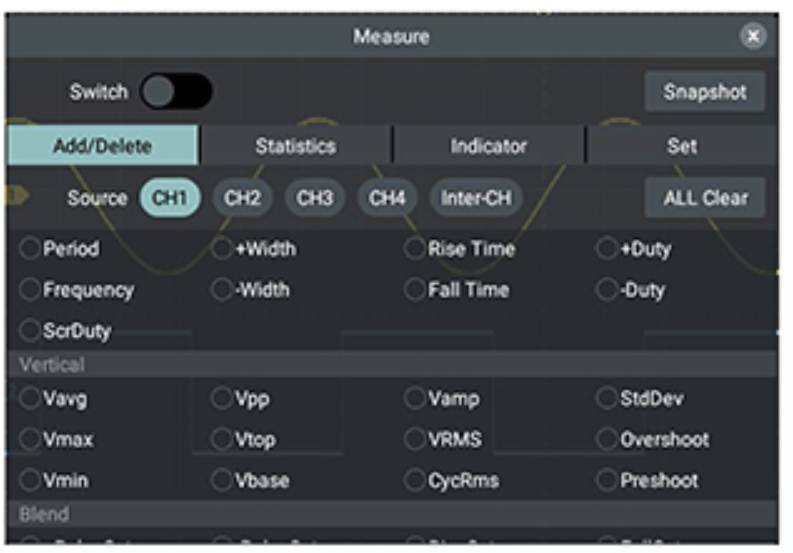

■43種の自動測定アイテム、高度な波形演算機能



・43種の自動測定アイテム、多様な波形演算機能をサポート

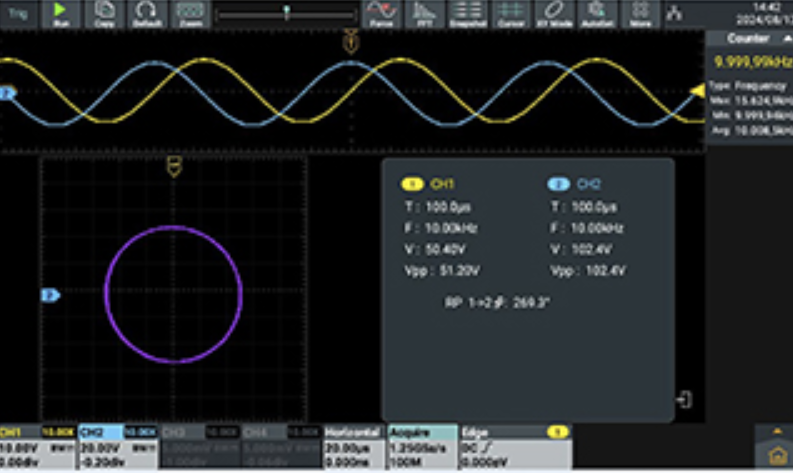

■ハードウェアX-Y表示







深いレコード長でのXY表示をサポート、より詳細な信号特性を提供します。

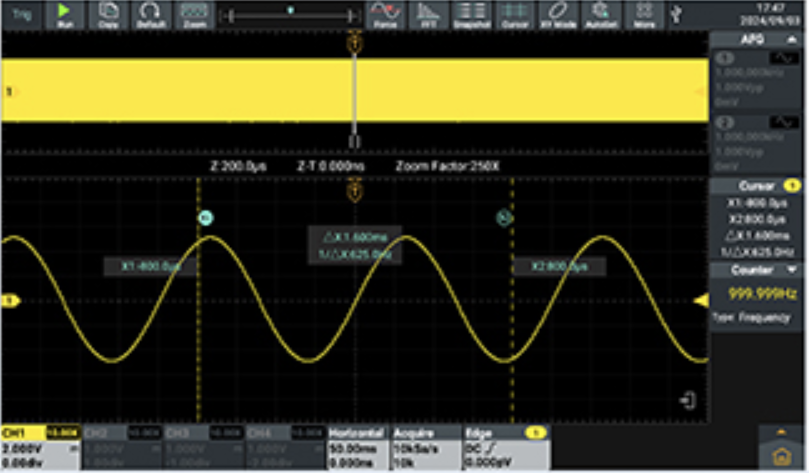

■拡張されたカーソル測定



・FFT、XY表示、ズーム・ウィンドウもサポート、より直感的な波形領域カーソル測定を提供します。







価格･仕様

モデル

ADS3102

ADS3202

ADS3352

ADS3502

価格（税込）

￥132,000

￥143,000

￥352,000

￥462,000

周波数帯域 (-3 dB)

100MHz

200MHz

350MHz

500MHz

チャンネル数

2+EXT

サンプルレート

2.5 GSa/s (single channel) 1.25 GSa/s (dual channel)


モデル

ADS3104

ADS3204

ADS3354

ADS3504

価格（税込）

￥165,000

￥187,000

￥429,000

￥528,000

周波数帯域 (-3 dB)

100MHz

200MHz

350MHz

500MHz

チャンネル数

4 + EXT

サンプルレート

2.5 GSa/s (single channel) 1.25 GSa/s (dual channel) 1.25 GSa/s (full channel)


アクイジション・モード

Sample, Peak, High Res, Average

レコード長

100M

波形更新レート

Max 500,000 wfms/s

垂直軸分解能

8bits

水平軸スケール (S/div)

500μV/div – 10 V/div

サンプルレート範囲

0.05 S/s～2.5 GS/s

DCゲイン確度

4%(≤1mV)3%(≥2 mV)

時間軸確度

±1 ppm(typical)

入力インピーダンス

1 MΩ ± 2%, parallel with 15pF ± 5pF, 50Ω ± 2%

プローブ減衰比

1μX-1MX, step by 1-2-5, support custom

トリガ・タイプ

Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I2C, SPI CAN, LIN

バス・デコード（オプション）

UART, I2C, SPI, CAN, LIN

自動測定

Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area,Delay(-),Delay(-), Phase(-), Phase(-), FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

波形演算

+, -, *, /, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, digital filter (low pass, high pass, band pass, band reject)

周波数カウンタ

6-digit frequency counter；

Maximum frequency: maximum analog bandwidth of oscilloscope

電圧計

Support DC, AC+DCrms, ACrms；Resolution: 4 digits (ACV/DCV)

波形発生器（オプション）仕様

最高出力周波数

50MHz Dual

サンプルレート

160 MSa/s

垂直分解能

14 bits

基本波形

Sine, Square, Ramp, Pulse, Noise

ビルトイン波形

Exponential Rise/Fall, Sin(x)/x, Step Wave, others total 28 built-in waveforms

ビルトイン波形周波数

1 μHz – 10 MHz

任意波形長

2-16K points

振幅

2mVpp – 10Vpp (high impedance), 1mVpp – 5Vpp (50 Ω)

変調など

AM, FM, PM, FSK, Sweep, Burst

そのほか

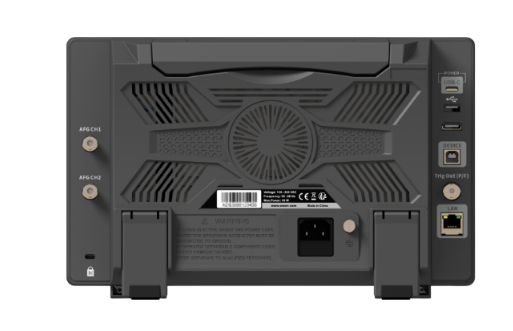

インターフェース

HDMI, USB device x1, USB Host x3, Trig Out (P/F), Type-C（給電用）*, LAN

ディスプレイ

10.1 inch (1024×600), LCD

電源

100V – 240 VAC, 50/60 Hz, CAT Ⅱ

寸法 (WxHxD)

325mm x 209mm x 111.5mm

重量

≈3.2kg

*外部モバイル・バッテリーは 12V/4A 出力に適合のこと

付属品及びオプション

標準付属品 数量
USBケーブル 1
パッシブプローブ 1/チャンネル
電源コード 1
クイックガイド 1



オプションアクセサリ 概容
Q9 BNCケーブル





FAQ

OWON製品は購入時の校正書類対応可能ですか？

OWON製品は出荷時有料で３点セット（校正証明書・成績証明書・トレサビリティ体系図）対応可能です。
お見積り金額について、別途お問い合わせしてください。

デモ機の貸出対応は可能でしょうか。

本製品のデモ機を無償で貸出は可能です。
貸出期間は約1週間です。例えば、水曜日お客様着から翌水曜日弊社着まで、祝日を挟む場合、遠方のお客様の場合は、そのぶん考慮させていただきます。
弊社まで返送する際の送料はお客様にご負担いただきます。
ご希望の日程と送り先をお教えください。

製品の保証期間について

本製品の保証期間について、製品のご購入日から製品本体( 3年間)、アクセサリー (1年間)となっております。

非該当証明書の発行について

下記の情報をご提供頂ければ、弊社経由で非該当証明書を発行致します。

型名：

シリアル番号：

購入先（販売店名）：

購入日：

輸出元会社名（国内の会社名）：

輸出先国名：

輸出先会社名：

輸出目的（例：自社使用、現地販売、技術サポートなど）：
