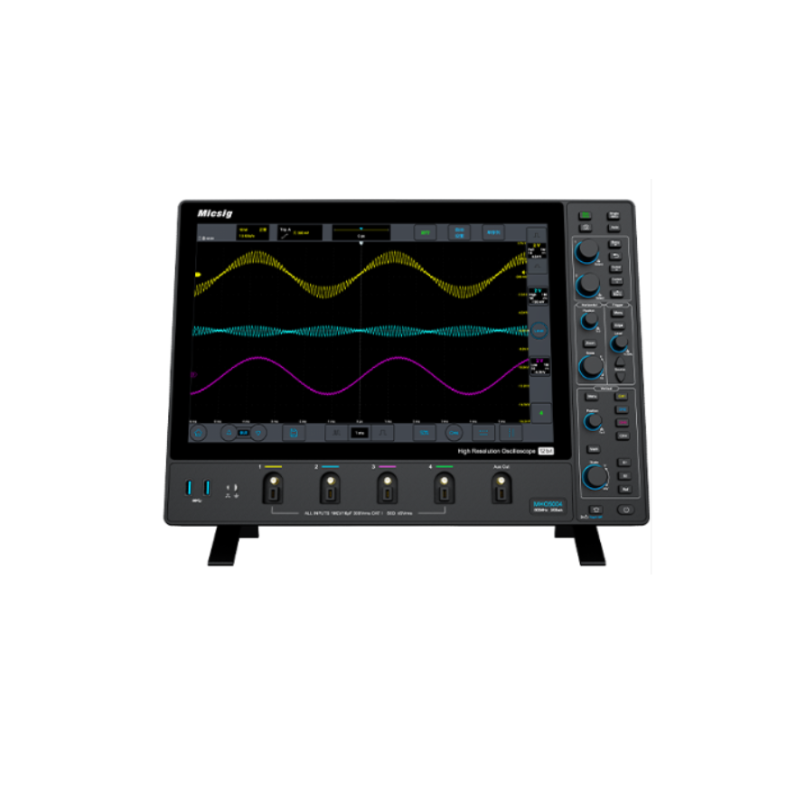

MICSIG社　ベンチトップ・オシロスコープ　MHO3シリーズ 12ビット

・高分解能12ビットADC搭載
・周波数帯域： 500 MHz
・チャンネル数： 4
・最高サンプルレート： 3 GSa/s　
・最大レコード長： 360 M ポイント
・最高波形キャプチャレート： 230,000 wfm/s
・14インチ タッチスクリーンLCD







MHO 3 シリーズは4096階調に量子化可能な12ビット高分解能ADコンバータを採用しています。通常の8ビットADコンバータの16倍の分解能であり、波形の詳細をより包括的で明確に観測できます。







計測器専用のSigTestUI™ オペレーティング・システムを搭載しました。10年間のUI設計経験の蓄積により、MHO3シリーズはすべてのユーザー・インターフェースを簡素化するために進化しており、新しいエンジニアでも5分ですぐに使い方を習得できます。



独自のMic-OPI™プローブ・インターフェイスはパッシブ・プローブの減衰比を自動的に識別し、ワンクリックで自動校正を実施します。入力コネクタは標準的なBNCであり、USB 3.0ホスト、USB Type-C、LAN、HDMI、トリガ出力なども備えています。



MHO3シリーズのノイズフロアは500MHzフル帯域で80μVrms未満です。回路デバグのときにレベルが低いけど重要な信号を正確に捕捉できます。

最大360Mポイントの深いメモリ長により優れた信号忠実度を実現します。深いメモリ長を複数の小さなセグメントに分割して波形を取り込むセグメント記録も可能であり、長期間にわたって波形を複数回取り込んで記録して解析のために後から再生することができます。



ハードウェアによるデジタル・フィルタで、特定の周波数範囲内の信号成分を選択的に通過またはブロックできるため、信号の周波数帯域を解析したり、周波数成分の変化を観察したりするのに非常に役立ちます。

MHO3シリーズは、標準のパッシブ・プローブに加えて、光絶縁プローブ、高電圧差動プローブ、AC/DC電流プローブなど、すべてのMicsigプローブへの接続をサポートしており、組み合わせることでプローブとオシロスコープの性能を最大化できます。
