半導体CV特性アナライザ TECHMIZE TH51Xシリーズ操作手順書（日本語版）

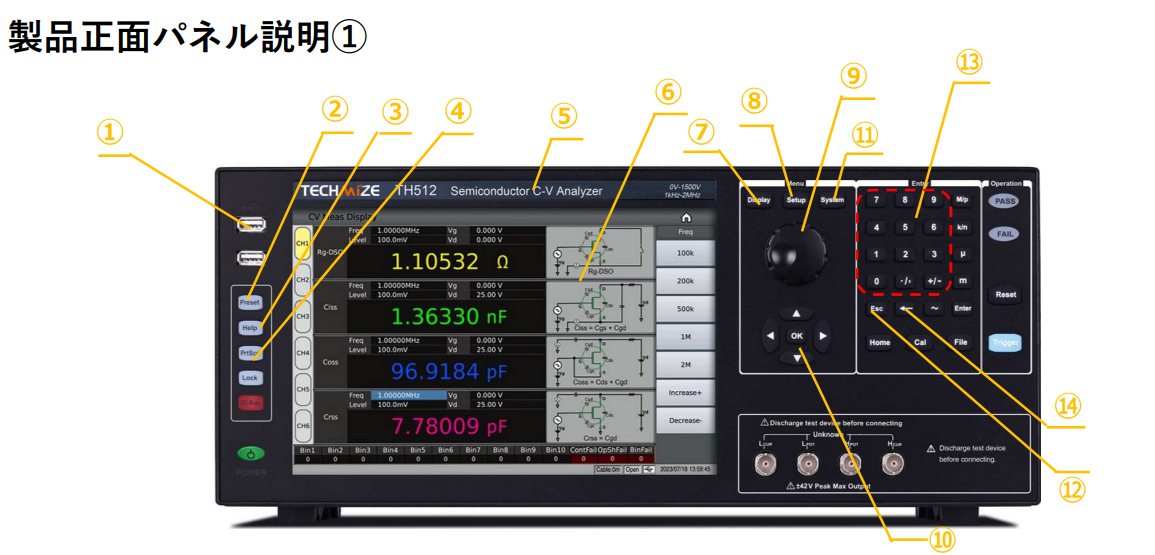

No	名称	詳細
①	USBホストインターフェース	USBメモリースティックのファイル保存および呼び出し、またはマウス、キーボード、スキャングンなどの接続のために2つのUSBホストポートを提供します。一度に1つのUSBメモリースティックのみ挿入可能です。
②	[Preset]キー	リセットキー、[Preset]を押すと機器が工場出荷時の設定に戻ります。
③	[Help]キー	ヘルプキー。 [Help]キーを押すとヘルプボタンが点灯し、ディスプレイに機能の意味とマーカーがある場所の操作手順が表示されます。[Help]キーを再度押すと、ヘルプキーが消灯し、操作手順ウィンドウが消えます。
④	[PrtScn]キー	スクリーンショットボタン、現在の画面の画像をUSBメモリに保存します。
⑤	商標とモデル	機器の商標およびモデル番号
⑥	LCD	1280x800のカラーファインタッチディスプレイで、測定結果、測定条件などを表示します。

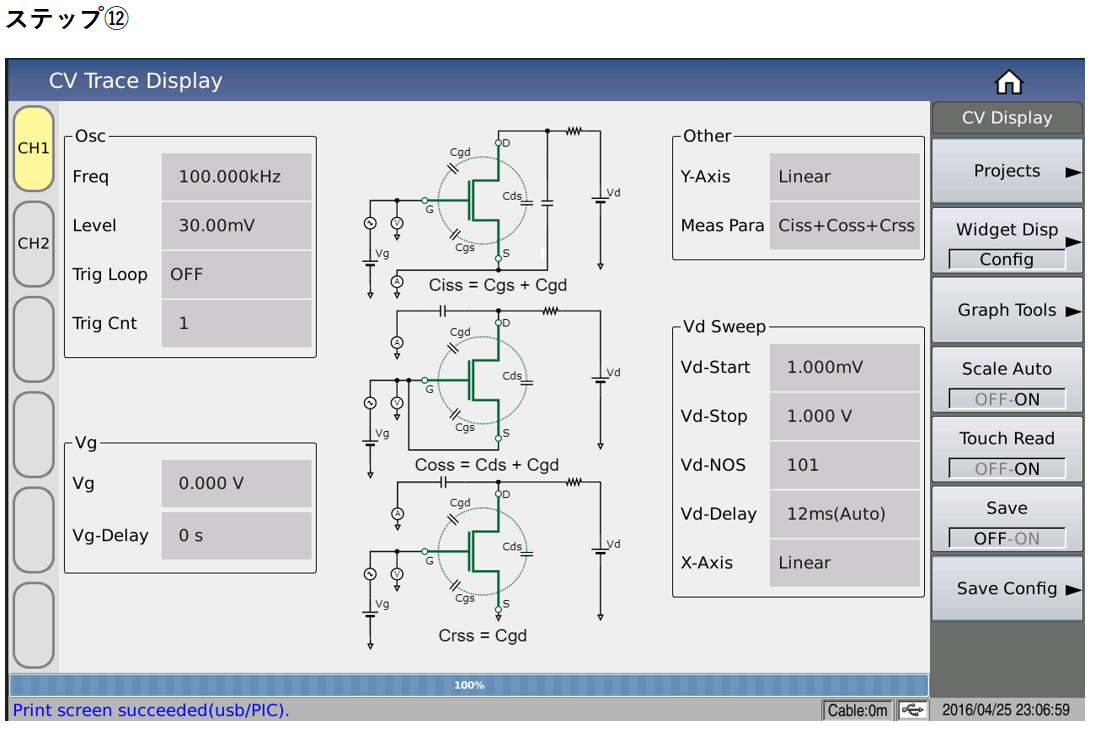

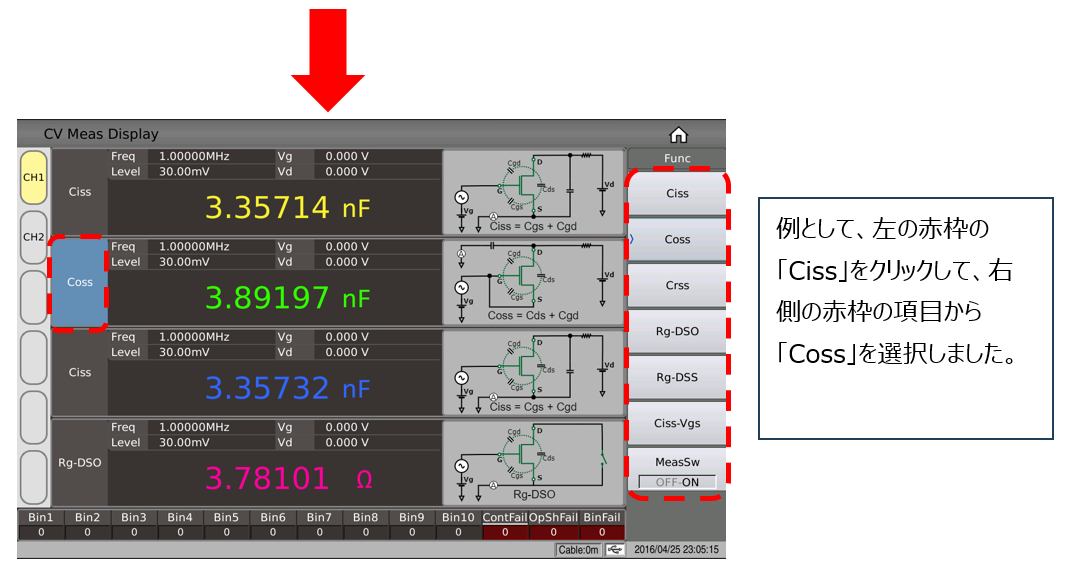

⑦	[Display]メニューキー	[Display]キーを押すと、対応する機能（ブリッジ、トランスフォーマー測定、トランスフォーマースキャン、ポジショニングスキャン）のテスト表示ページに入ります。

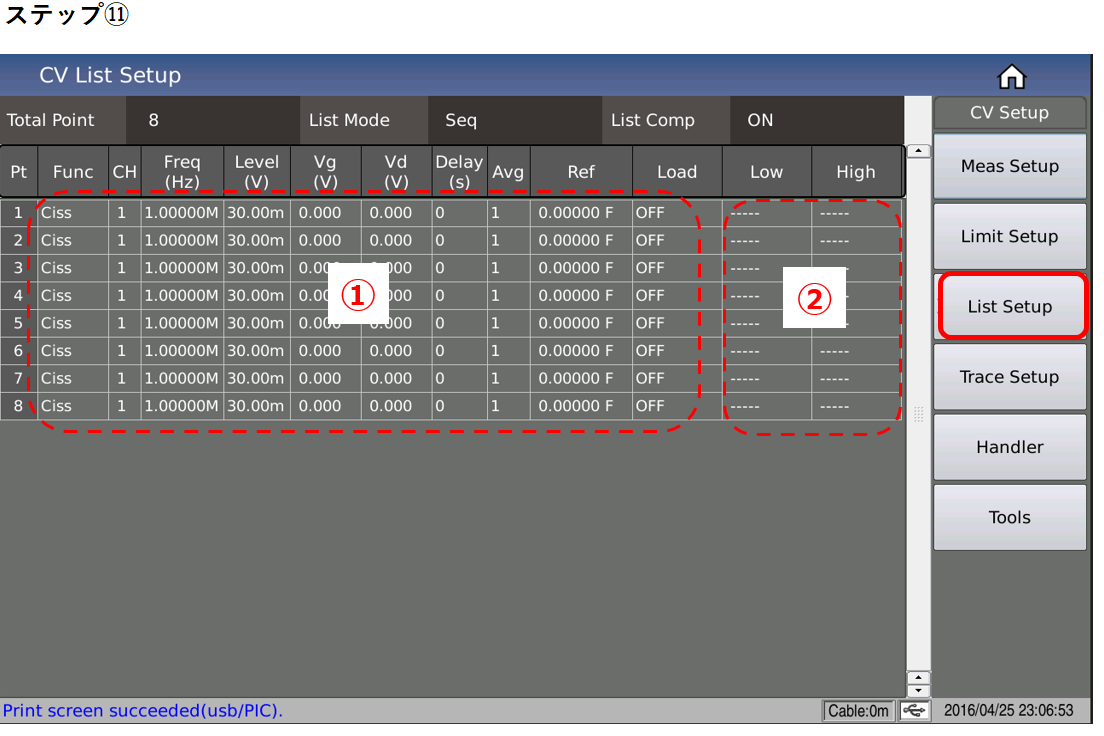

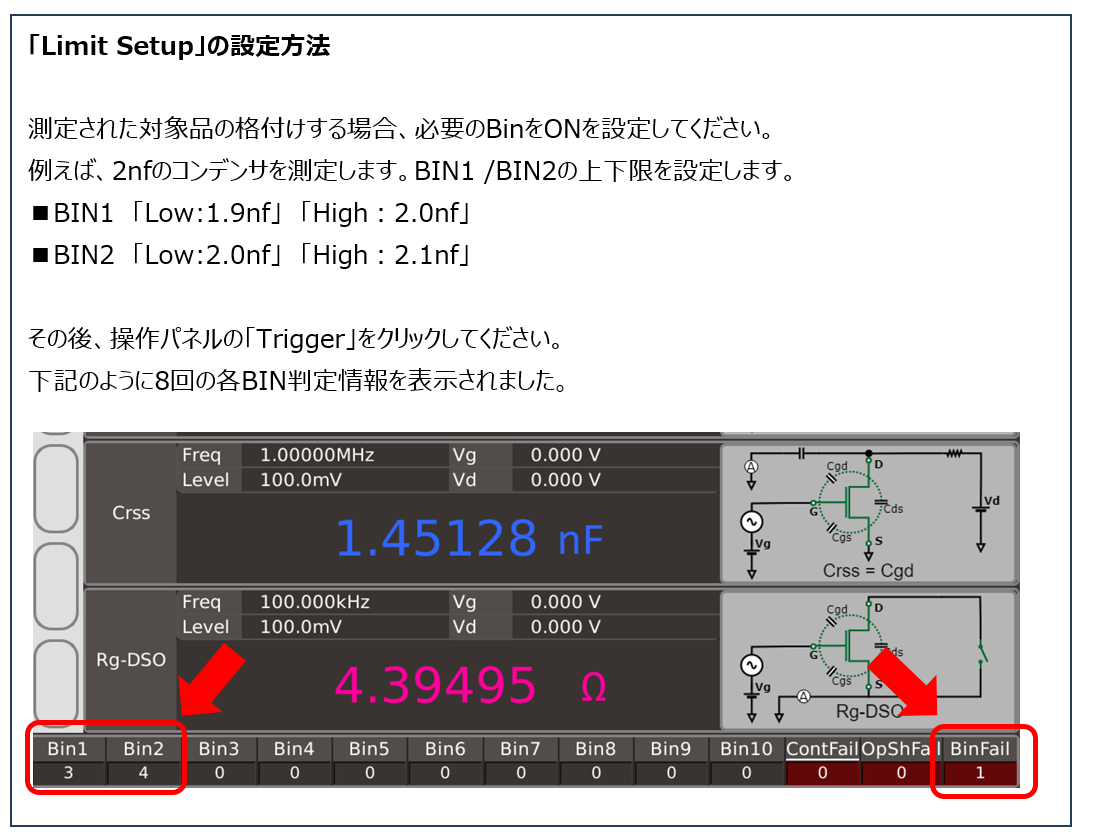

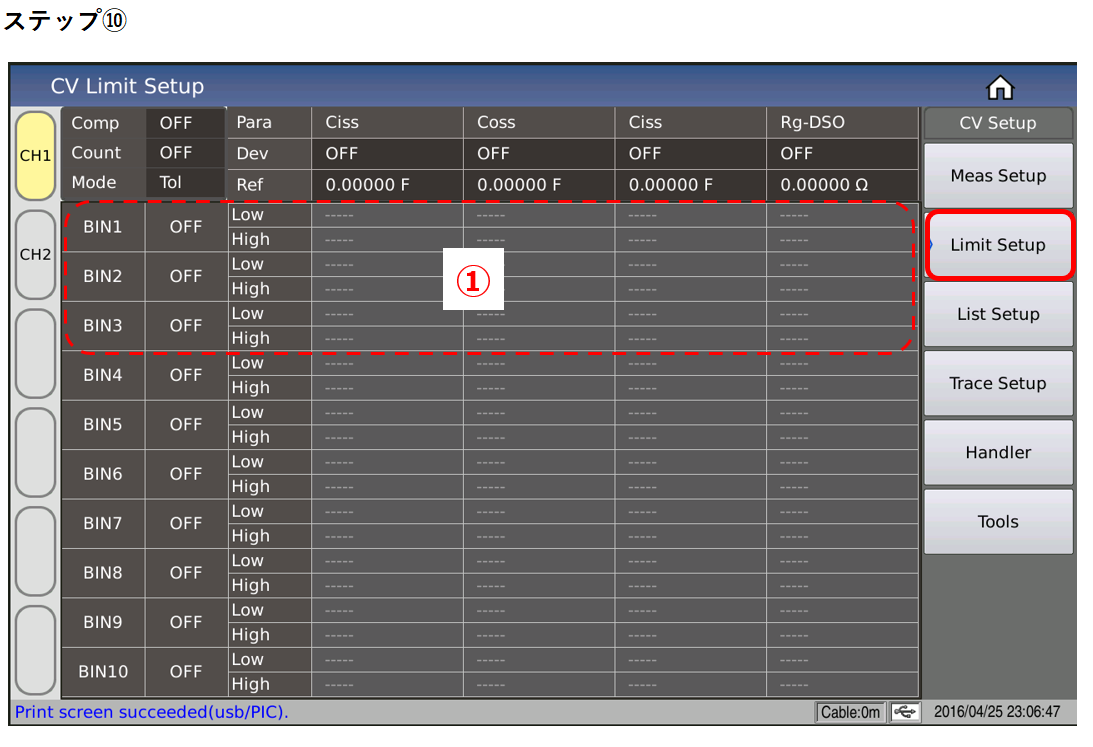

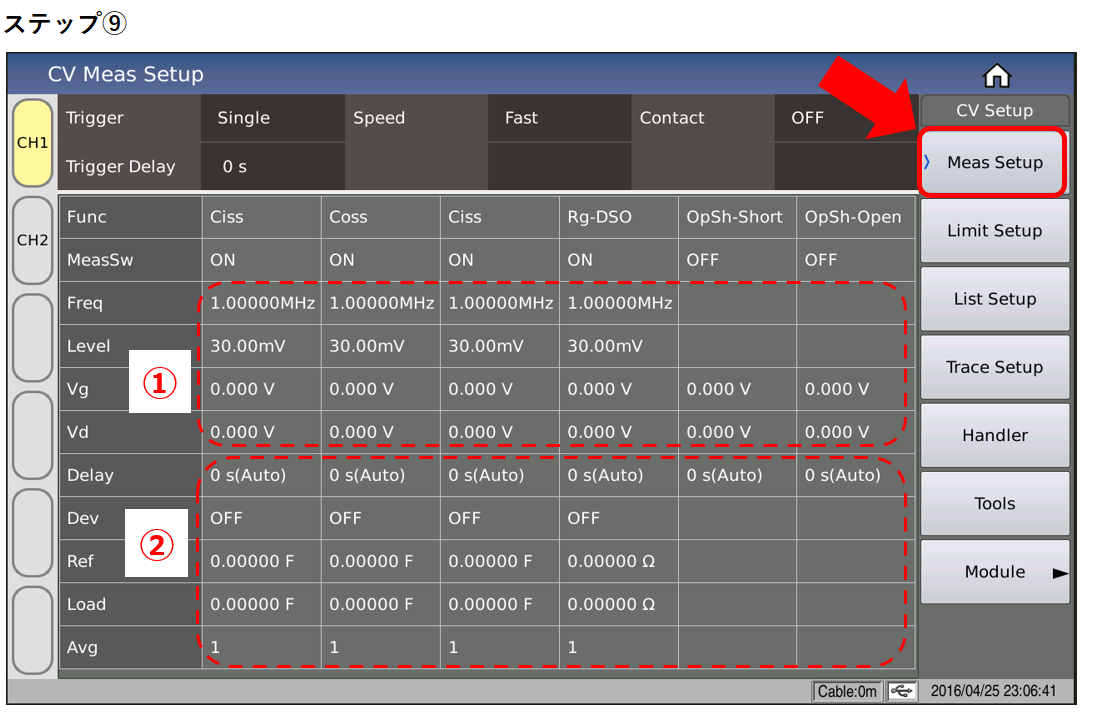

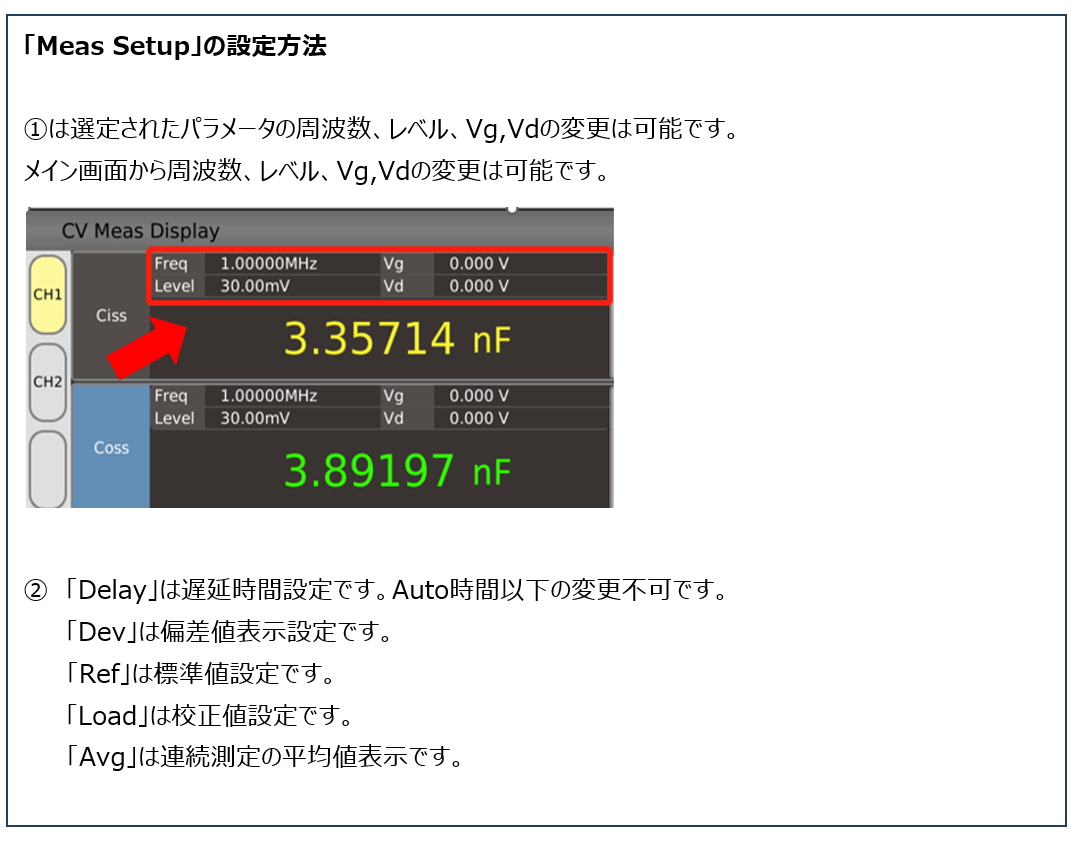

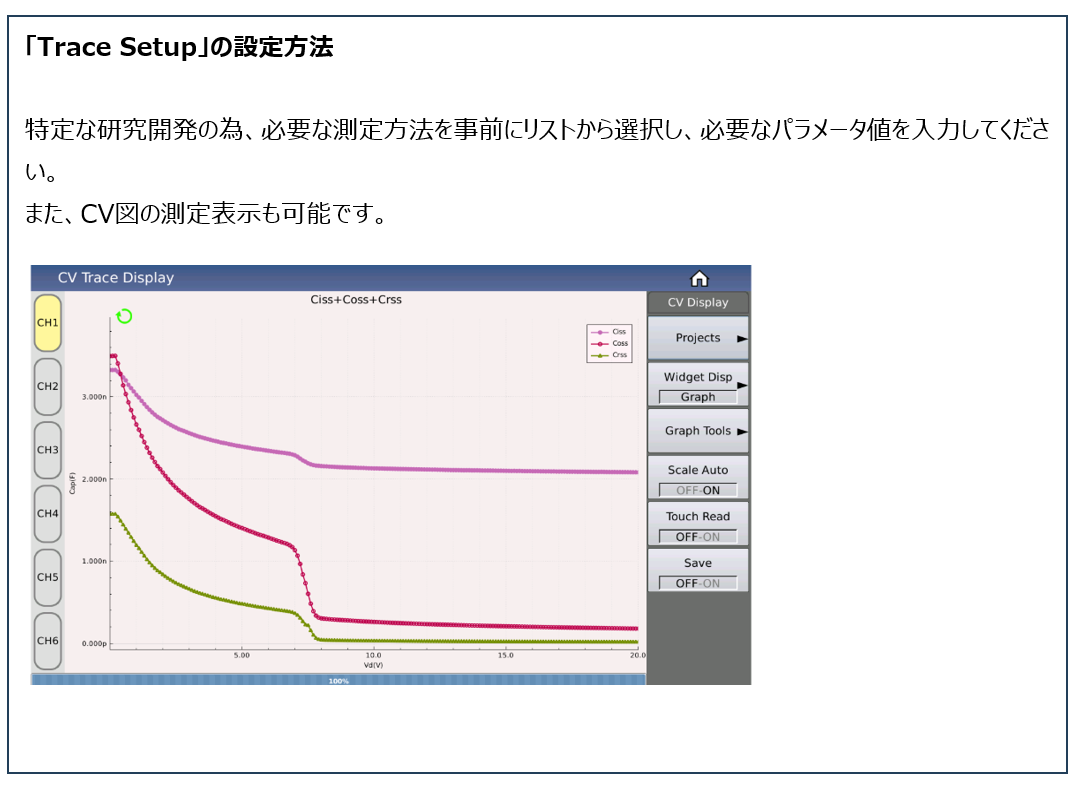

⑧	[Setup]メニューキー	[Setup]キーを押すと、対応する機能（ブリッジ、トランスフォーマー測定、トランスフォーマースキャン）のテスト設定ページに入ります。
⑨	ノブと確認機能	カーソルを移動してパラメータを選択および設定します。中央の確認ボタン機能は、データ入力を終了し、ノブで入力されたデータを確認および保存するために使用されます。
⑩	マーカーキーおよびOKキー	カーソルキーは上(↑)、下(↓)、左(←)、右(→)で構成され、LCD表示ページ上の領域間およびフィールド間でカーソルを移動するために使用されます。カーソルがフィールドに移動すると、フィールドがハイライトされてLCDに表示されます。中央のカーソルキーはOKキーで、[Enter]キーと同様の機能があります。
⑪	[System]メニューキー	[System]キーを押すと、システム設定ページに入ります。
⑫	[Esc]キー	エスケープボタン。
⑬	数字キー	数字キーは、機器にデータを入力するために使用されます。数字キーは[0]から[9]、小数点[.]、および[+/-]キーで構成されます。
⑭	[←]キー	バックスペースキー。このキーを押すと、入力した値の最後の桁を削除します。

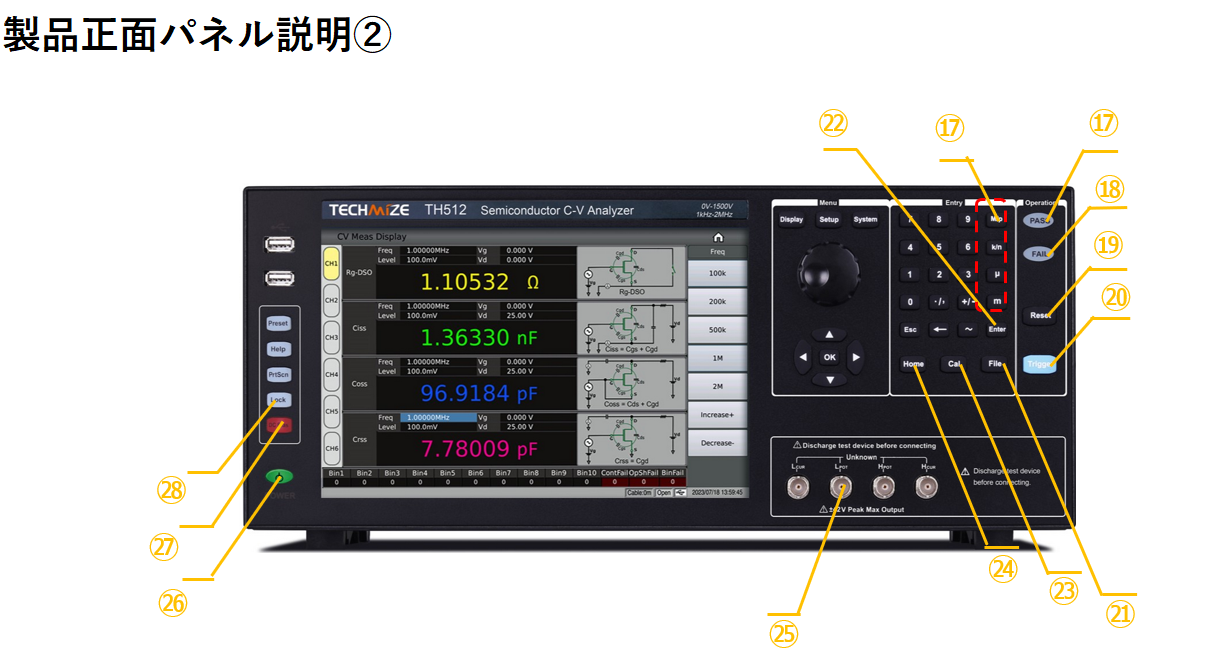

No	名称	詳細
⑮	[~]キー	現在は機能の説明はありません。
⑯	桁数キー	対応するパラメータの桁数の入力に使用されます。
⑰	PASSインジケーター	テスト判定PASSのLED表示
⑱	FAILインジケーター	テスト判定FAILのLED表示
⑲	[Reset]キー	[Reset]キーを押すと、トリガー後の操作が一時停止します。

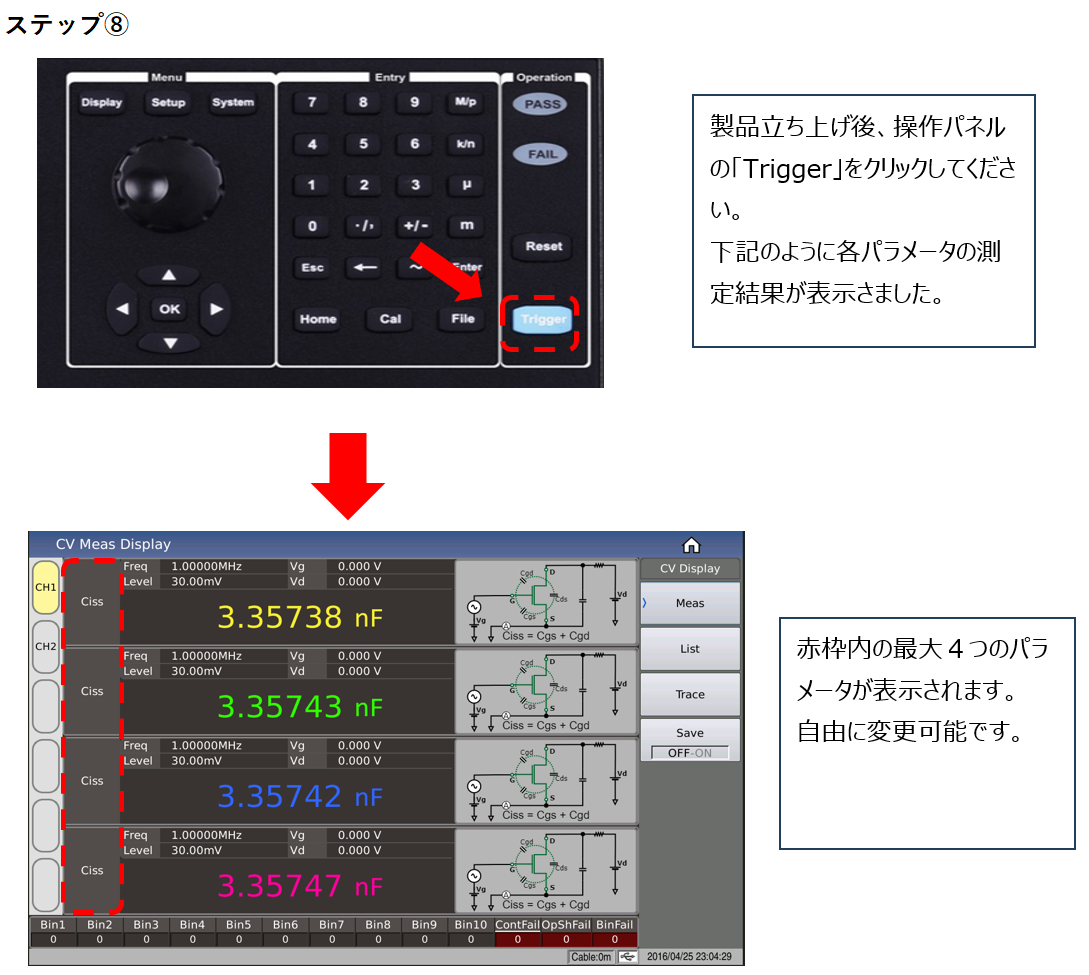

⑳	[Trigger]キー	機器のトリガーモードがシングルモードに設定されている場合、このキーを押して手動でトリガーできます。
㉑	[File]キー	このファンクションキーは、ファイル管理インターフェースに迅速にアクセスするために使用されます。
㉒	[Enter]キー	[Enter]キーは、データ入力を終了し、入力行に表示されたデータを確認および保存するために使用されます。
㉓	[Cal]キー	ユーザーキャリブレーション実行のショートカット。
㉔	[Home]キー	ブリッジ、トランスフォーマー単一グループテスト、トランスフォーマースキャンなどの異なる機能間の切り替えに使用されます。
㉕	テスト (UNKNOWN)	四端子テスト端子、以前はLCRで定義されており、メータリングおよび補助範囲のAC信号に使用されます。
㉖	電源スイッチ (POWER)	電源スイッチ。スタンバイ時は赤色、電源がオンのときは緑色です。機器をオフにするには、電源スイッチを押し続けます。
㉗	[DC Bias]キー	元のLCRインジケーター、間接的にVg出力状態を示します。
㉘	[LOCK]キー	[LOCK]キーを押すと[LOCK]ボタンが点灯し、現在のパネルキー機能がロックされていることを示します。再度[LOCK]キーを押すと、[LOCK]ボタンが消灯し、キーパッドのロックが解除されていることを示します。パスワード機能が「ON」に設定されている場合、キーパッドのロックを解除するには正しいパスワードを入力する必要があります。さもないと、キーパッドは解除されません。機器がRS232、USBデバイス、LANポートなどで制御されている場合、[LOCK]キーが点灯します。再度[LOCK]キーを押すと、ローカルのロック解除状態に戻ります。

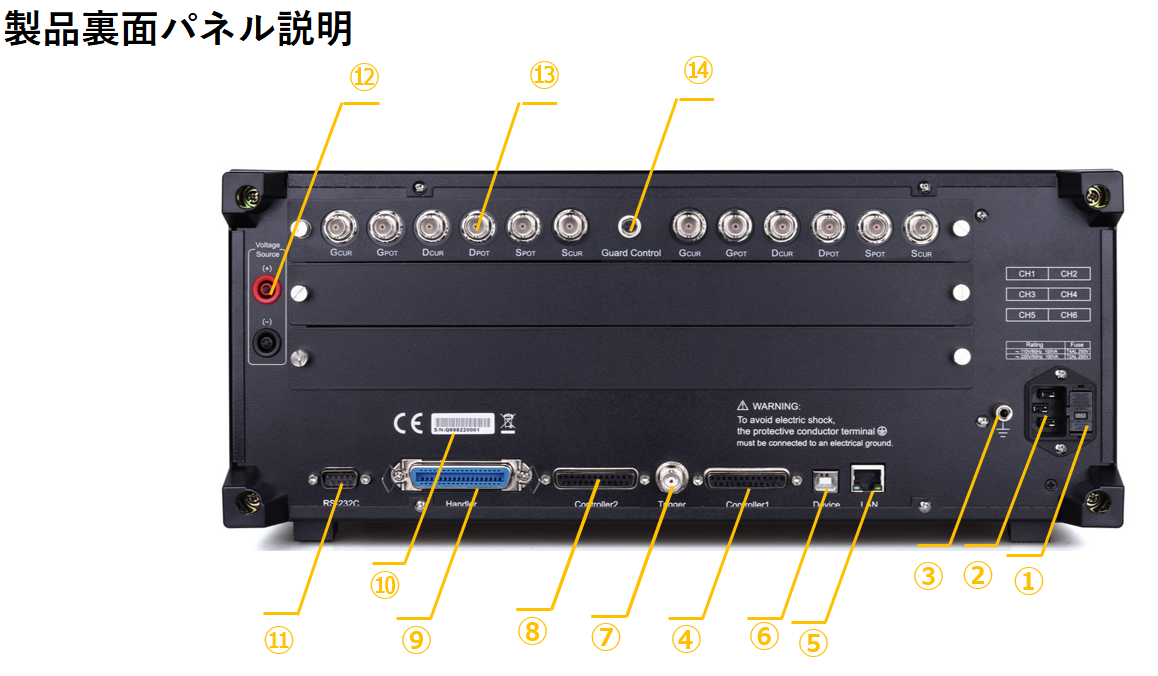

No	名称	詳細
①	ヒューズホルダー	ヒューズホルダーは、機器を保護するための電源ヒューズを取り付けるために使用されます。内部コアの交換方向により110V/220Vを切り替えることができます。
②	電源アウトレット	AC電源を入力するためのアウトレットです。警告: 電源を入れる前に、ヒューズの位置が供給電圧範囲と一致していることを確認してください。
③	接地端子	この端子は機器の筐体に接続されています。保護接地またはシールド接地接続に使用できます。
④	GPIBインターフェース	GPIB通信を実現するためのインターフェースです。
⑤	LANインターフェース	ネットワークシステムの制御と通信のためのネットワークインターフェースです。
⑥	USBデバイスインターフェース	PCとのオンライン通信のためのUSB通信インターフェースです。
⑦	トリガーインターフェース	フットコントロールなどの外部トリガーデバイスを接続できます。
⑧	コントローラー	予備のインターフェースです。

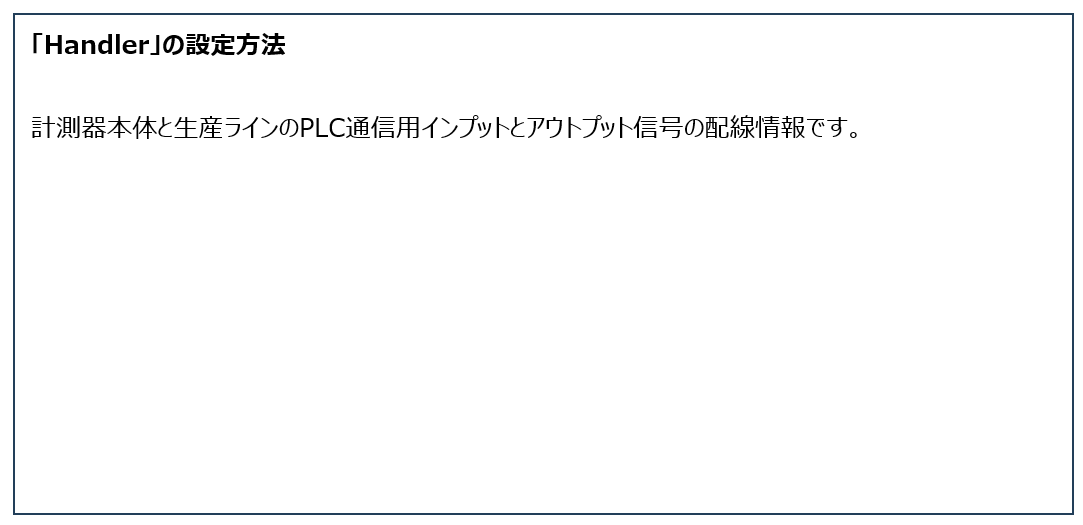

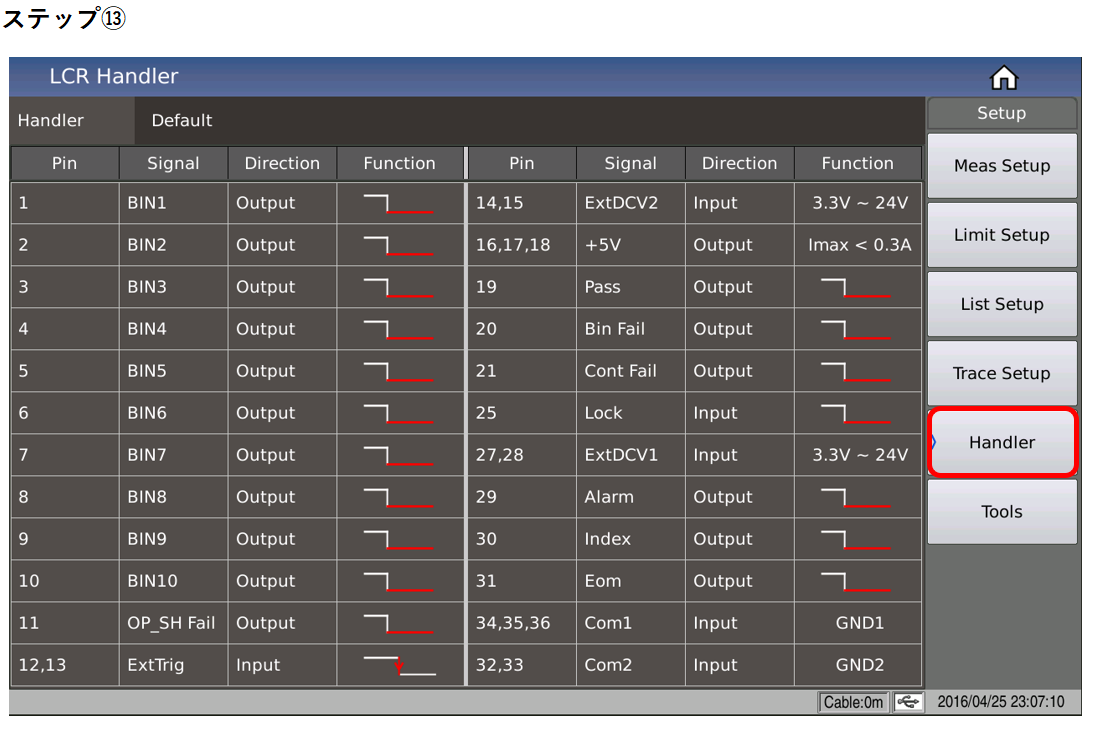

⑨	ハンドラーインターフェース	テスト結果のソーティング出力、このインターフェースはブリッジやトランスフォーマーの単一グループテストのソーティングに使用されます。
⑩	銘板	製造日、機器番号、製造者などを示します。
⑪	RS232Cシリアルインターフェース	PCとのオンライン通信のためのシリアル通信インターフェースです。
⑫	高電圧源端子	CV高電圧出力の補助検出。警告: 単独の高電圧源出力として使用しないでください。

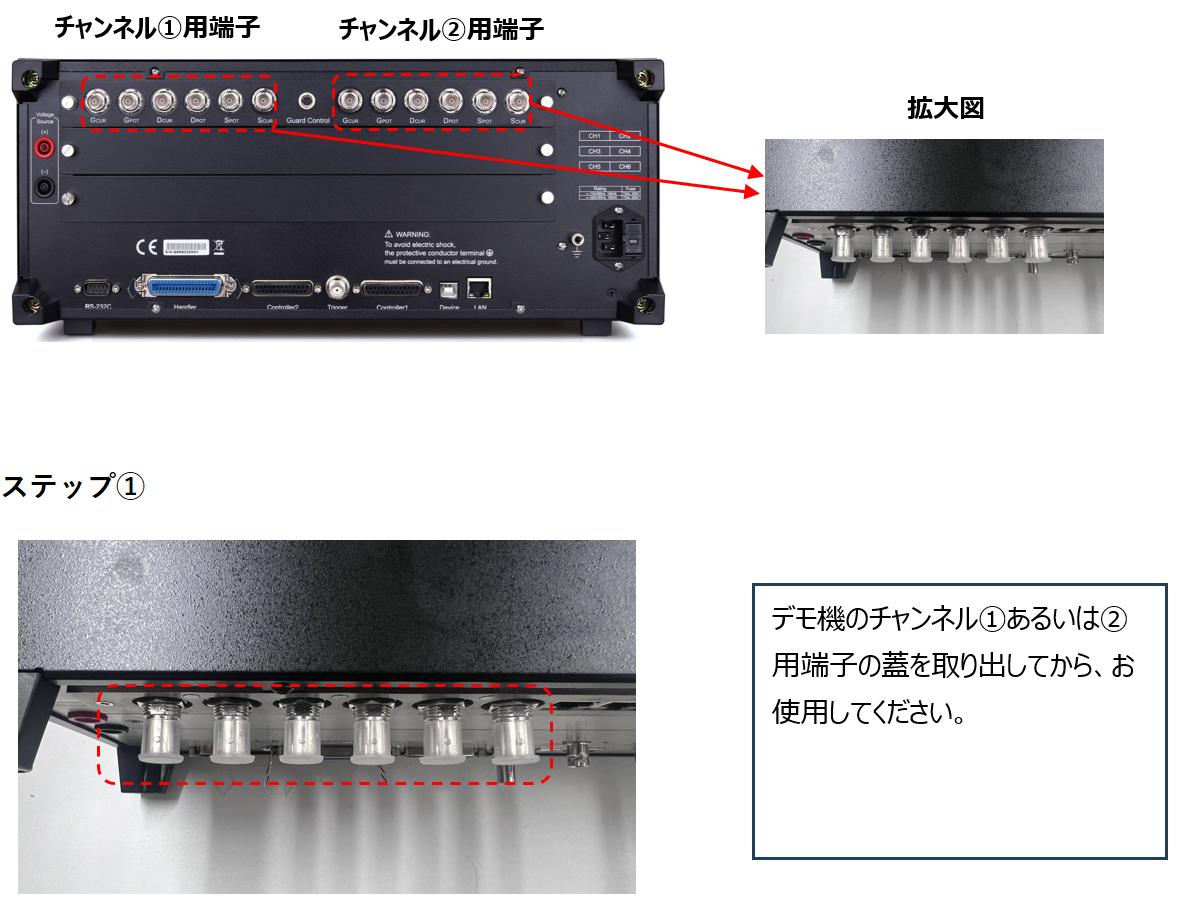

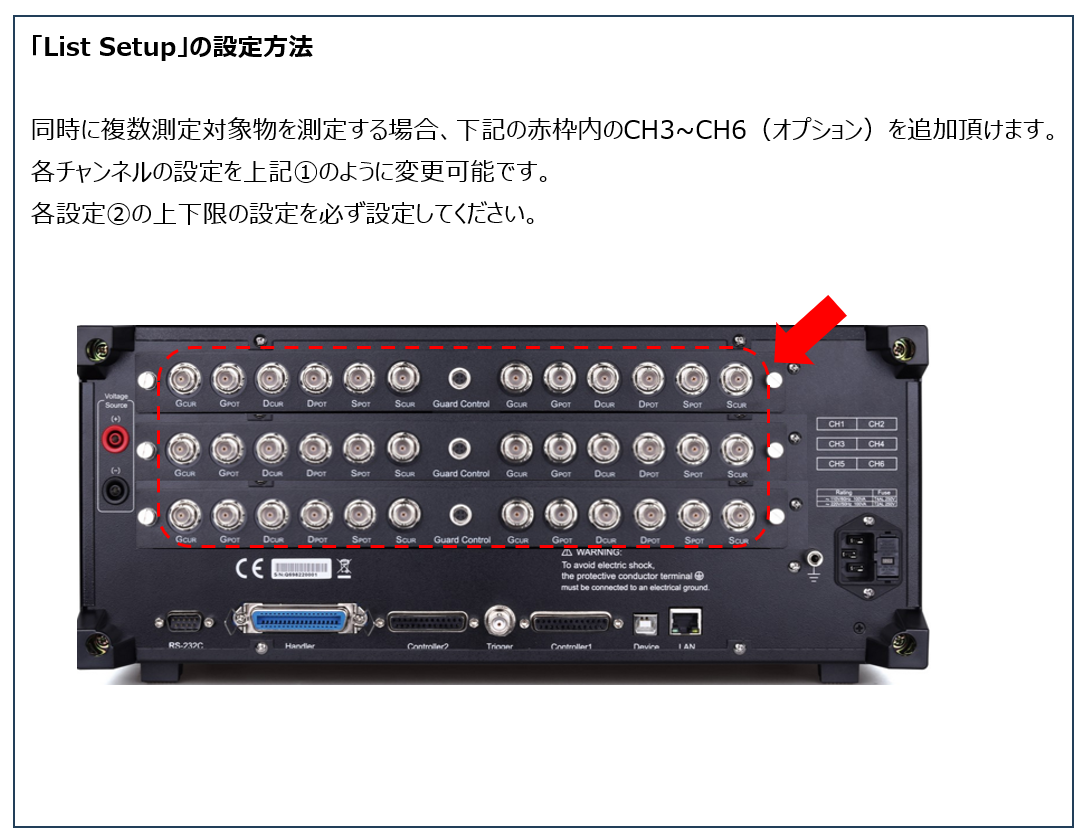

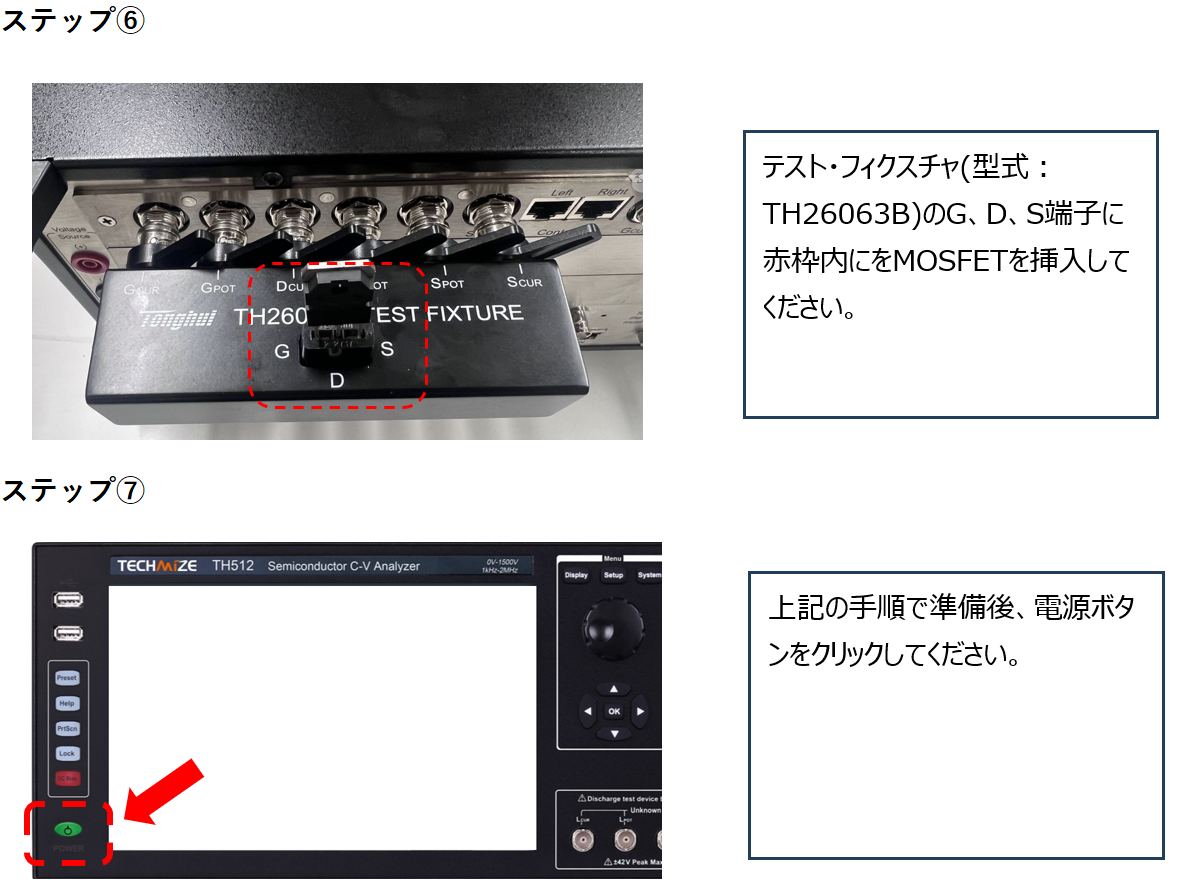

⑬	テスト端子	測定端子

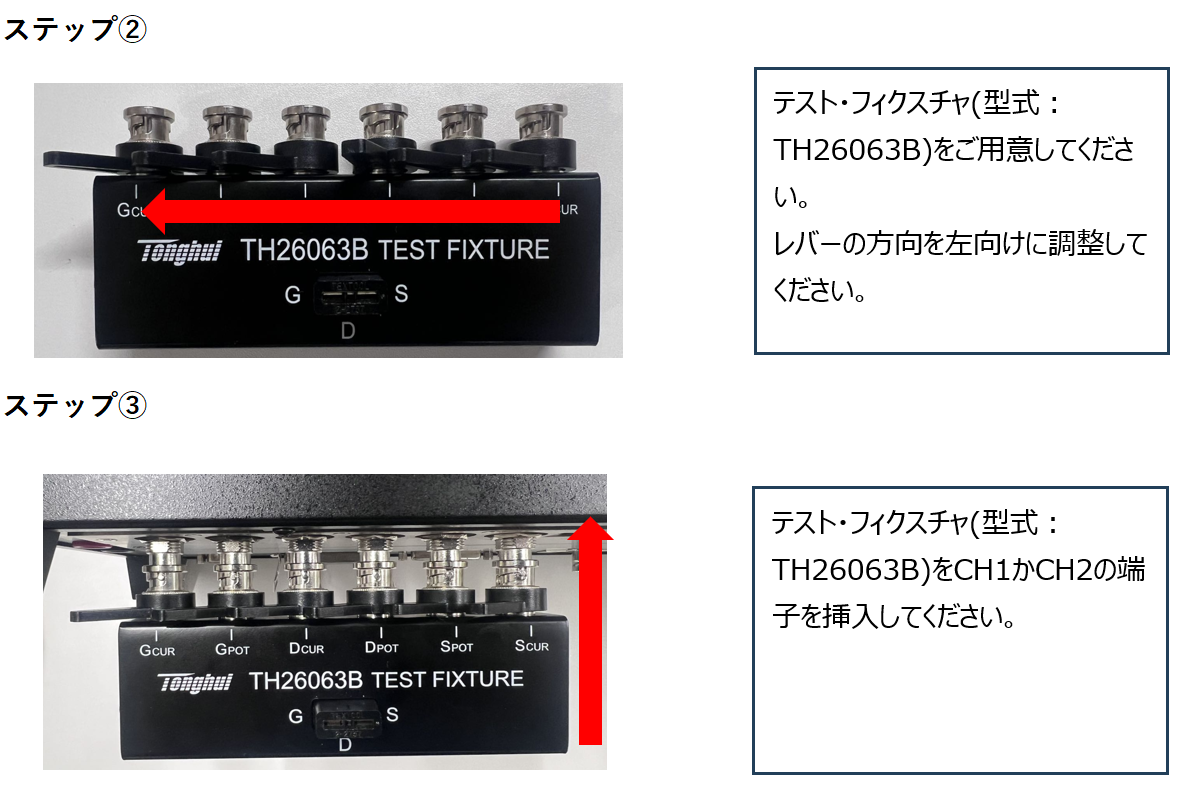

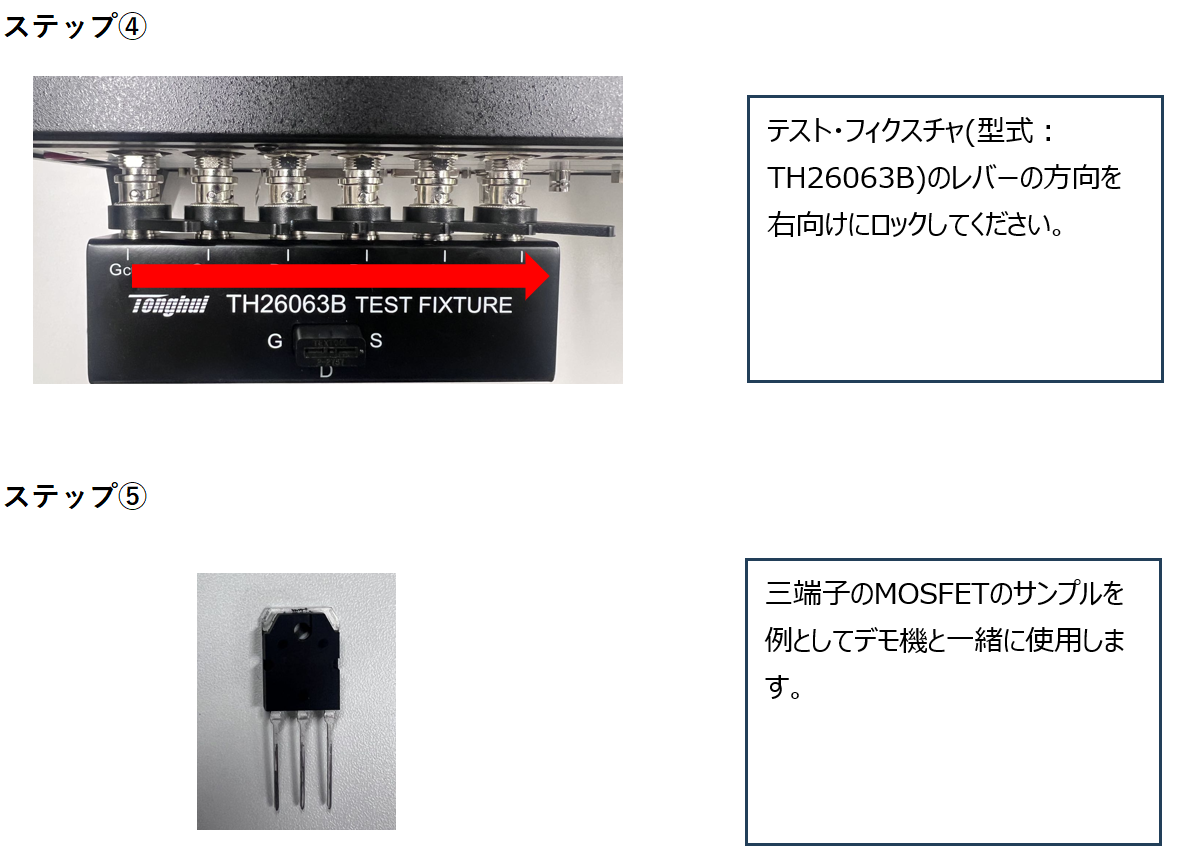

⑭	制御	TH26063C（2mケーブル）のエンドリレー制御。
