Ceyear 1466-V VSG マルチトーン機能強化　マルチトーン機能の非線形歪みキャリブレーション

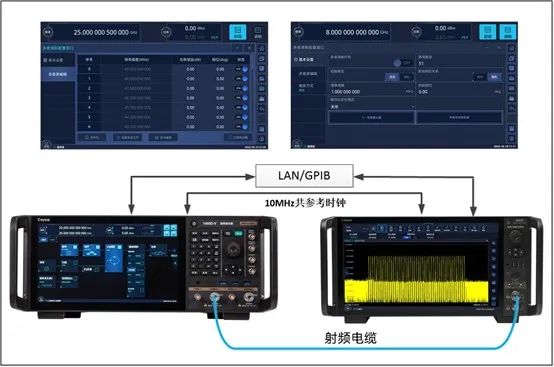

VSGとシグナル/スペクトラム アナライザをBNCケーブル、 LAN/GPIB で接続し、2 つの機器のタイムベース基準を共有します。

VSGの出力とシグナル/スペクトラム アナライザをRFケーブルで接続します。

「マルチトーン設定ウィンドウ」インターフェースで「マルチトーン非線形キャリブレーション」をクリックすると、プログラムは現在出力されているマルチトーン信号のパフォーマンスを自動的に最適化します。

校正・最適化後のマルチトーン信号：

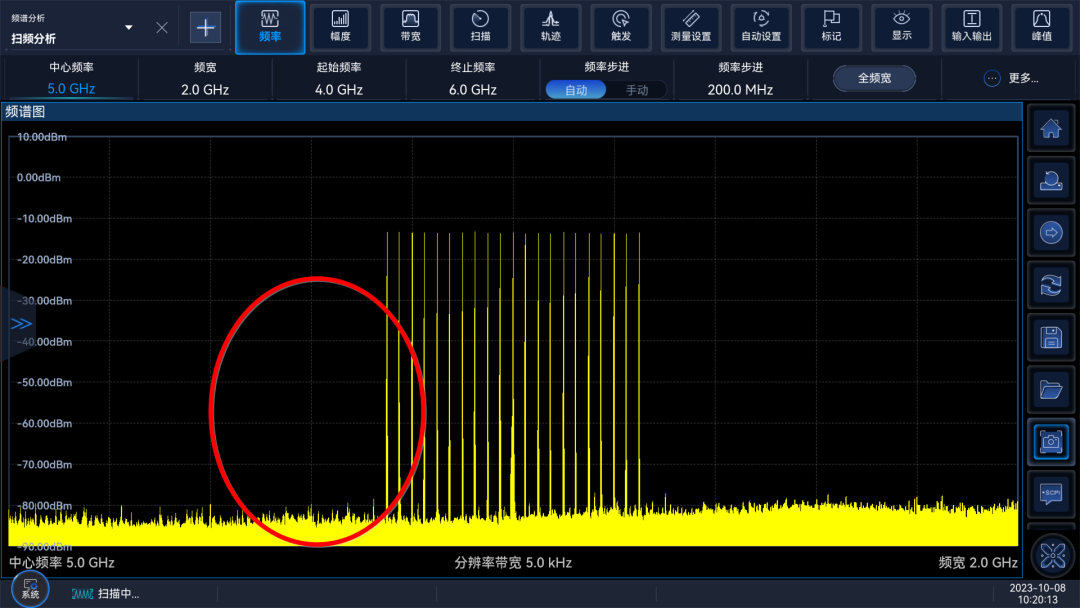

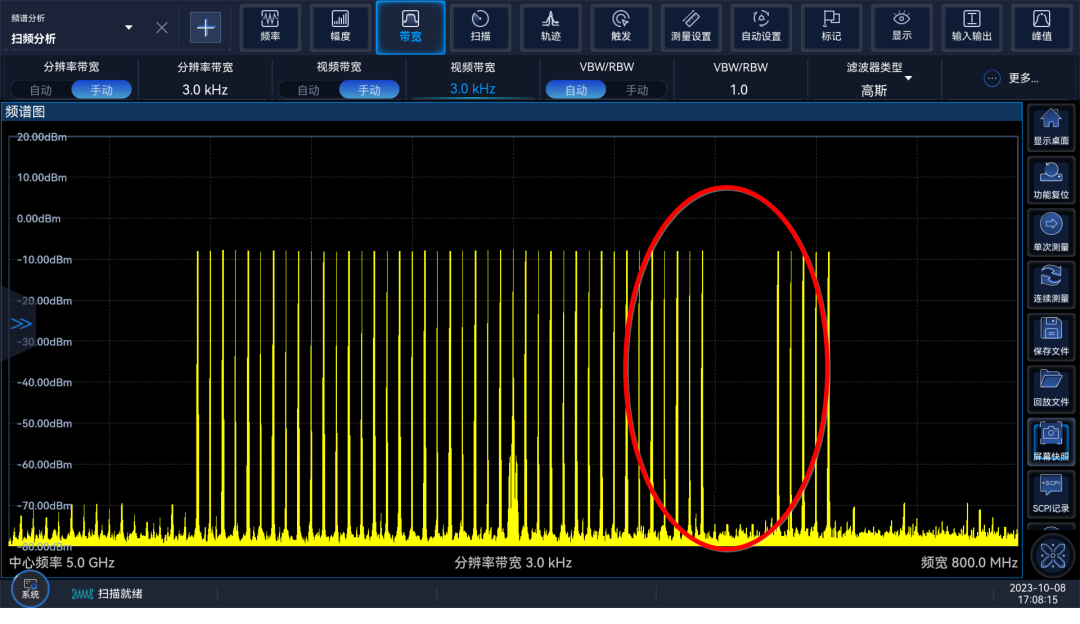

・歪みのないマルチトーンのテスト信号：帯域外変調抑制 >65dBc

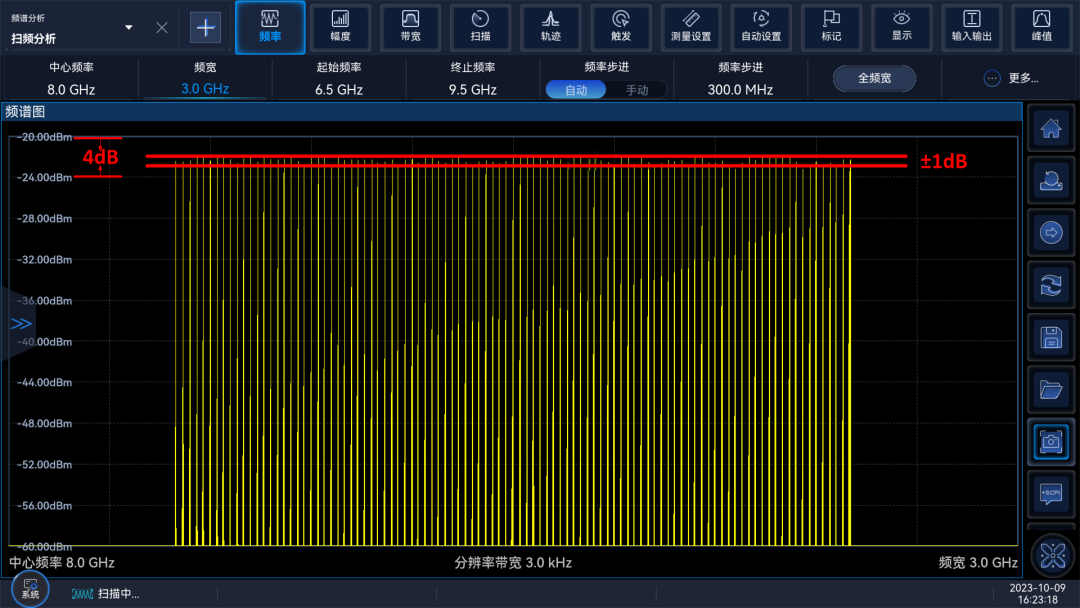

In-band flatness:

±0.3dB, 200MHz modulation bandwidth;

±0.5dB, 500MHz modulation bandwidth;

±0.8dB, 1GHz modulation bandwidth;

±1.0dB, 2GHz modulation bandwidth;

2GHzの帯域幅、マルチトーン信号エンハンスメントキャリブレーションをサポート

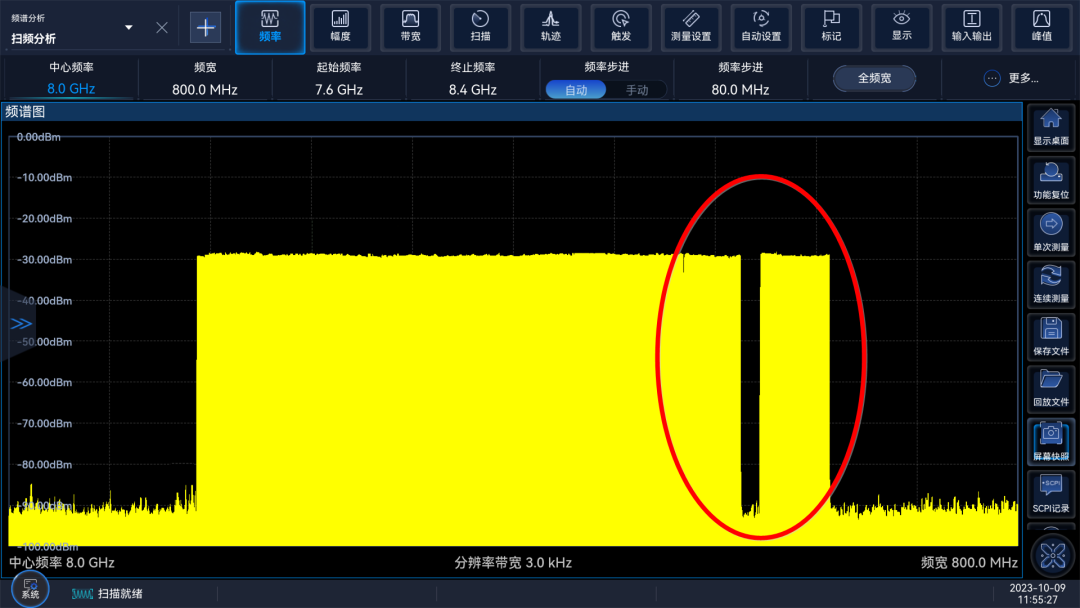

・ノッチのあるガウスノイズをシミュレート：ノッチ深さ>60dBc;

Ceyear 1466-V Vector Signal Generator 製品概要

最大周波数帯域110GHzの高周波信号発生器

製品概要
●同軸周波数範囲：6kHz～13GHz/20GHz/33GHz/45GHz/53GHz/67GHz/90GHz/110GHz
●スペクトル純度：SSB < -132dBc/Hz（10kHzオフセットでtyp.10GHzキャリア）
●広帯域ノイズフロア：SSB<-161 dBc/Hz（typ.20GHzキャリア、30MHzオフセット
●最大2GHz RF変調帯域幅：オプションで500MHz/1GHz/2GHz帯域幅
●卓越したベクトル変調精度：EVM<0.8%（5GNR、FR2 28GHz）
●30以上のデジタル変調フォーマットをカバーする豊富な変調機能
●5G NR、LTEなど600以上のモバイル通信プロトコルをカバーするTestModel/FRC

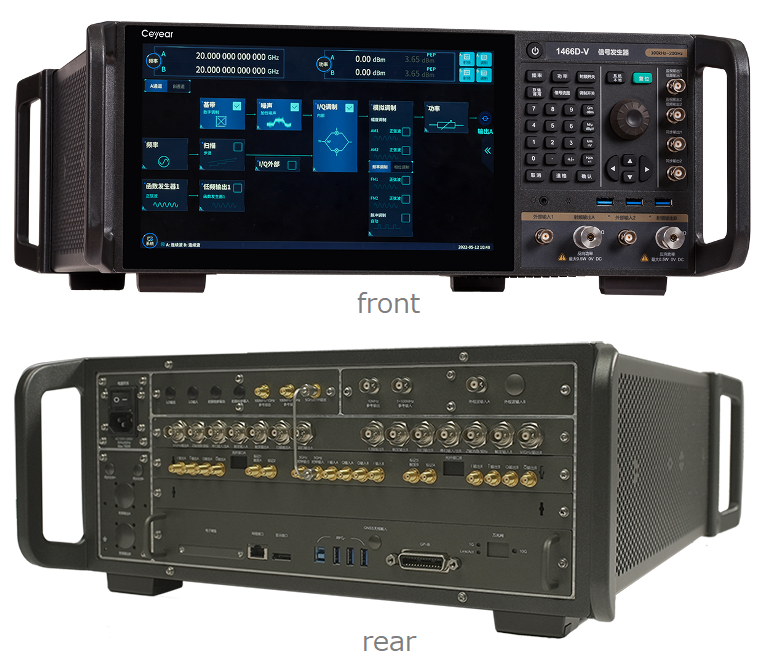

Ceyear 1466-V Series Vector Signal Generator
・　6kHz～13GHz（1466C-V）：3.5mm connector
・　6kHz～20GHz（1466D-V）：3.5mm connector
・　6kHz～33GHz（1466E-V）：2.4mm connector
・　6kHz～45GHz（1466G-V）：2.4mm connector
・　6kHz～53GHz（1466H-V）：1.85mm connector
・　6kHz～67GHz（1466L-V） ：1.85mm connector
・　6kHz～90GHz（1466N-V） ：1mm connector
・　6kHz～110GHz（1466P-V）：1mm connector
