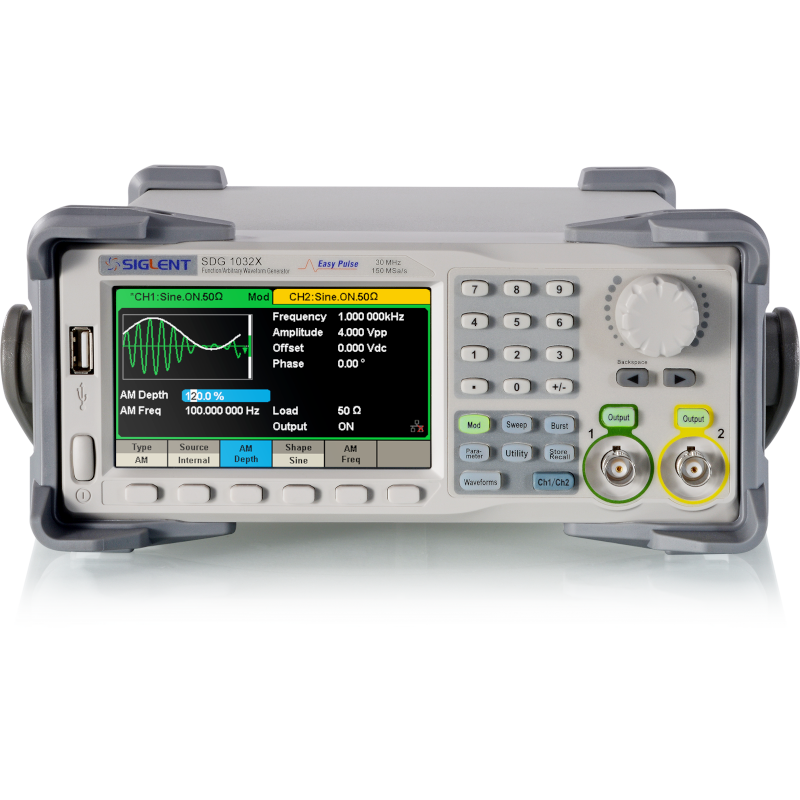

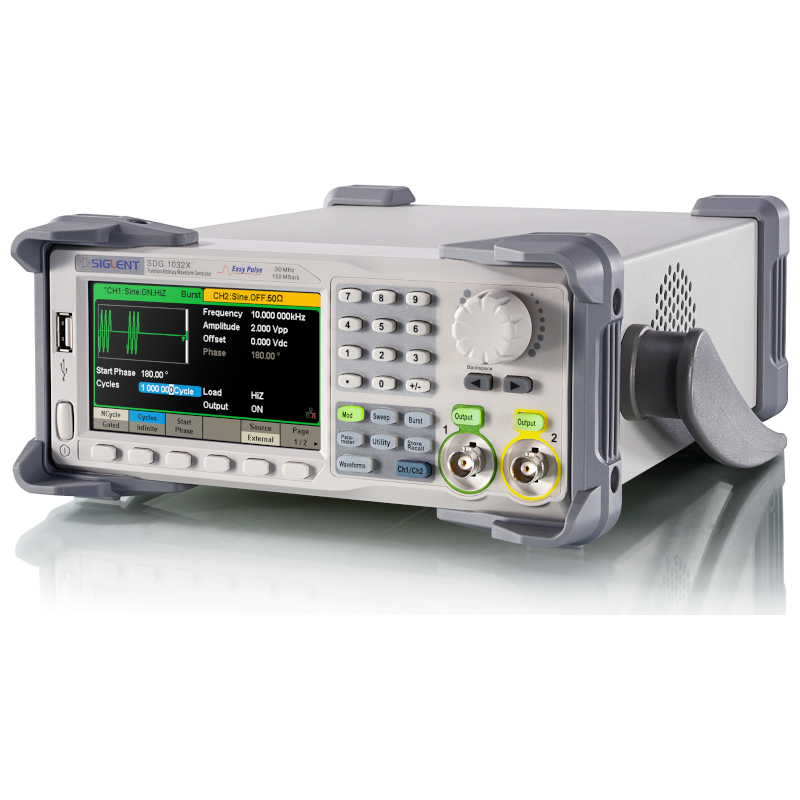

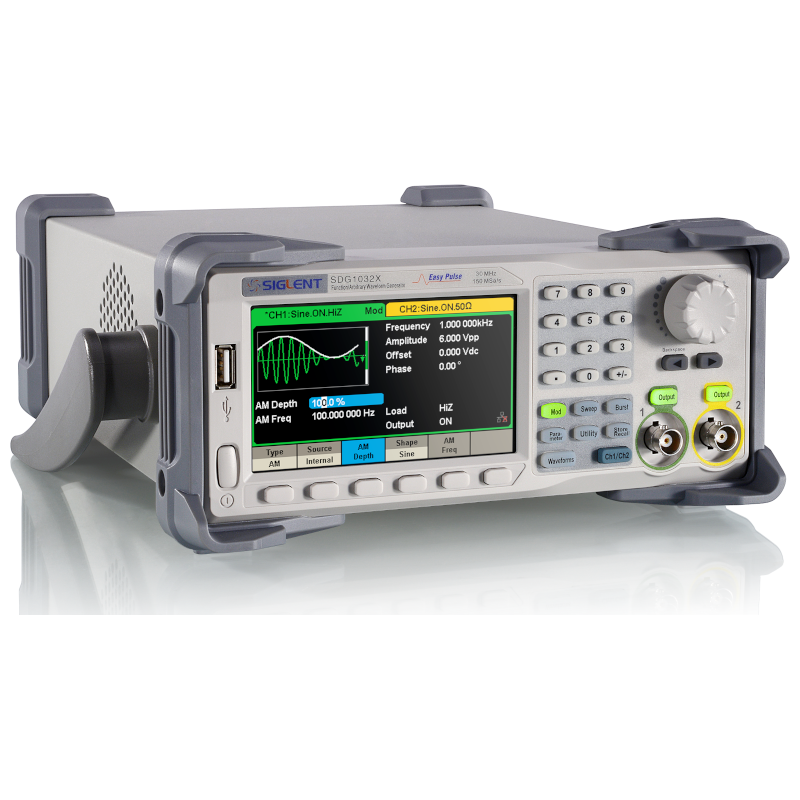

SIGLENT SDG1000Xシリーズ 任意波形・ファンクション・ジェネレータ 30MHz、2ch

・最高周波数： 60 MHz、30 MHz
・チャンネル数： 2
・垂直分解能： 14ビット
・様々なアナログ/デジタル変調

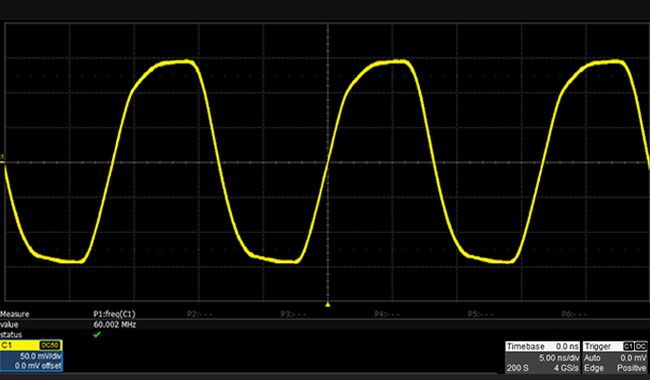

■高品質な方形波

SDG1000Xは、60 MHzのチャンネル帯域幅における制限を超えて、専用回路による高性能な方形波波出力を実現します。
最大帯域幅は60 MHzながら、高品質な60 MHzの方形波を出力できます
4.2 ns未満の立ち上がり/立ち下がり時間
パルス出力時と同等のジッタ性能を持つ方形波出力

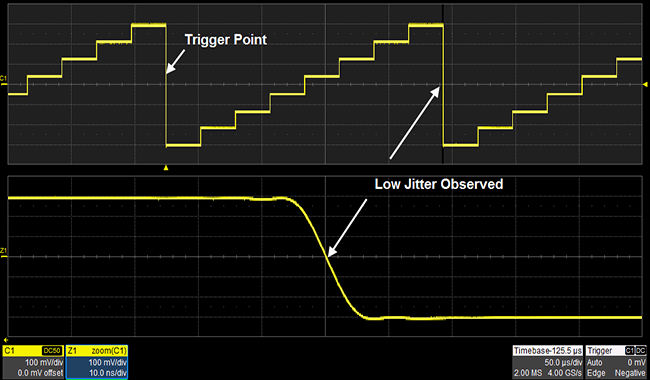

■革新的な EasyPulse テクノロジー

従来のDDS方式では、サンプリングレートと出力周波数の関係が整数倍でない場合、1サンプリング周期のジッタが発生しますが、EasyPulseテクノロジーはこの課題を完全に解決することができます。低ジッタの矩形波とパルスの出力に加え、以下のような利点があります。
最大12.5 MHzのパルス周波数
立ち上がり時間と立ち下がり時間を個別に最小ステップ0.1 nsで調節可能
パルス幅は最小32.6 nsまで微調節が可能
最小0.001%のデューティ比
低ジッタ

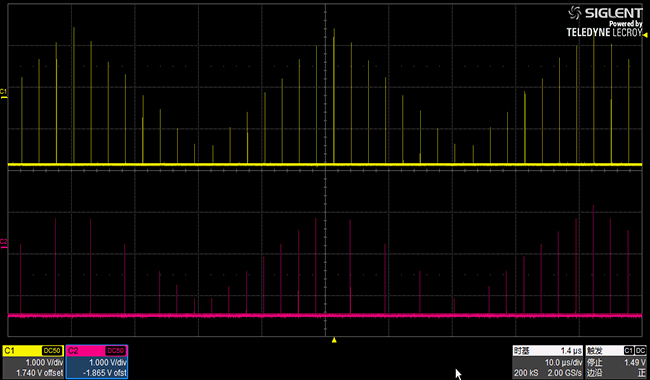

■TrueArb テクノロジー

TrueArbテクノロジーは、従来のDDS方式よりも低ジッタかつ低歪みの出力が可能です。また、任意波形をポイントごとに出力する機能も備えています。波形データを漏らすことなく出力できるほか、次のような利点があります。
16 kptsのメモリ長（任意波形）により詳細なデータを保持
14 bitの垂直分解能、より高い信号忠実度
標準の PC ソフトウェア EasyWave を使用して、顧客の要求に応じて任意波を生成および出力します

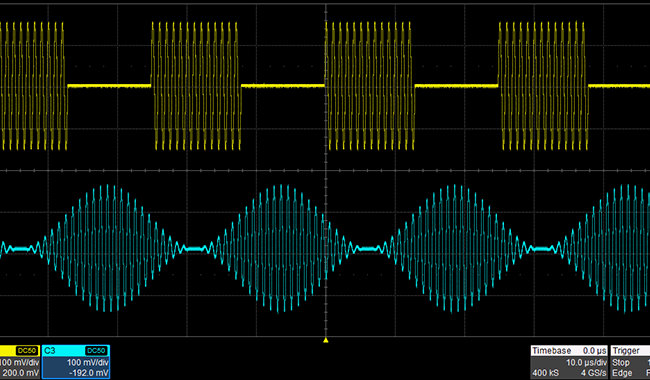

■優れた信号生成能力

SDG1000Xは、様々な変調方式やスイープ、バースト出力、信号合成に対応した波形生成機能を搭載しています。内部信号、外部信号、手動操作のいずれかをトリガソースに設定することができます。
AM、FM、PM、FSK、ASK、PSK、DSB-AM、PWMの変調方式をサポート
リニア／ログ・スイープをサポート
Nサイクル と ゲート の2つのバーストモードをサポート
ノイズ、変調信号、スイープ、バースト、任意波形の合成にも対応する、2チャンネルの合成波形出力機能を搭載
高調波機能で高調波信号合成シミュレートが可能
