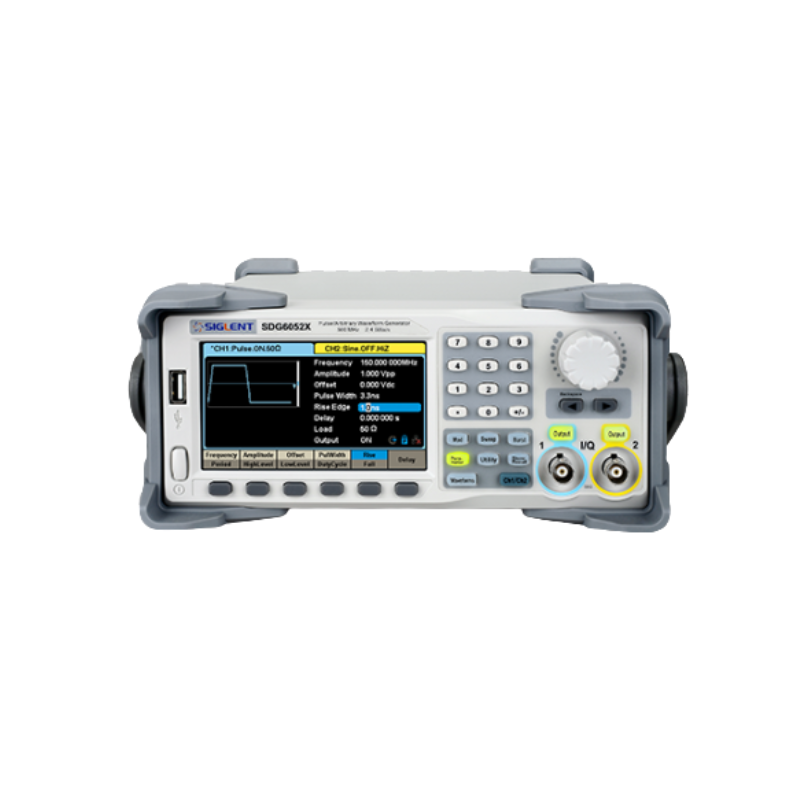

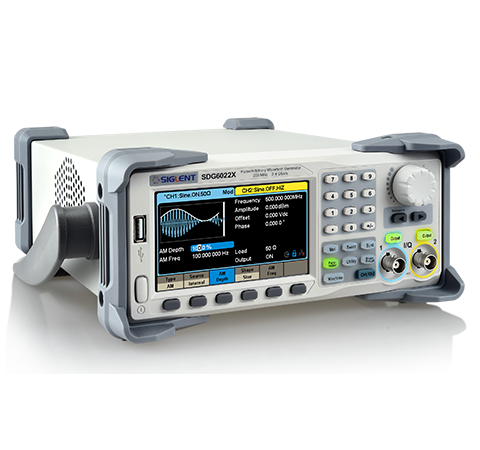

SDG6022X SIGLENT SDG6000Xシリーズ 任意波形・ファンクション・ジェネレータ 200MHz、2ch

・最高周波数： 500 MHz、350 MHz、250 MHz
・チャンネル数： 2
・垂直分解能： 16ビット
・最高シンボルレート 37.5 MS/s の IQ 信号
・様々なアナログ/デジタル変調

■6 in 1 シグナル・ジェネレータ

連続波ジェネレータ – 最高 500 MHz
パルス・ジェネレータ – 最小1 nsの立ち上がり時間、低ジッタ
任意波形/ファンクション・ジェネレータ – 6種類の基本波形、最大190種類のビルトイン波形、ユーザー定義任意波形
IQ信号ジェネレータ – IQベースバンドとIF IQ信号の出力
ノイズ・ジェネレータ – 帯域幅の調節に対応したガウスホワイトノイズの出力
PRBSジェネレータ – ビットレートとエッジの調節に対応したPRBS信号を出力

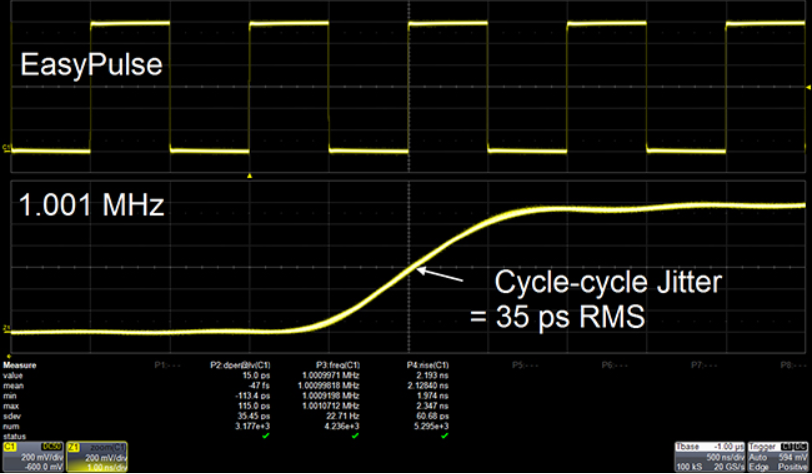

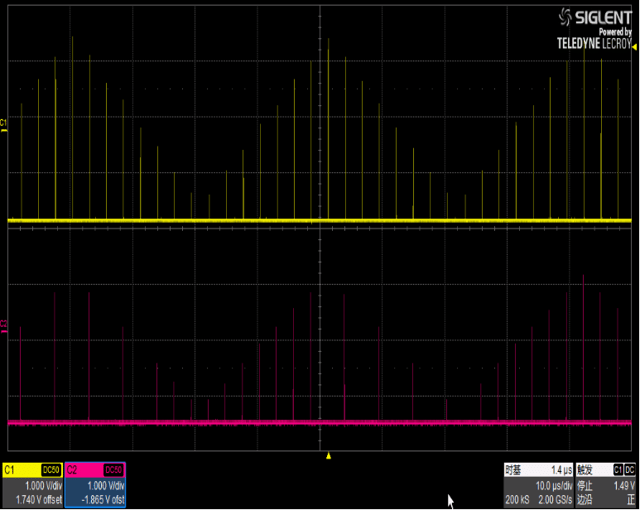

■革新的なEasyPulseテクノロジー

従来のDDS方式では、サンプリングレートと出力周波数の関係が整数倍でない場合、1サンプリング周期のジッタが発生しますが、EasyPulseテクノロジーはこの課題を完全に解決することができます。低ジッタの矩形波とパルスの出力に加え、以下のような利点があります。
最大150 MHzのパルス周波数
立ち上がり時間と立ち下がり時間を個別に最小1 nsまで調節可能
パルス幅は最小3.2 nsまで微調節が可能
最小0.001%のデューティ比
低ジッタ

■TrueArbテクノロジ

TrueArbテクノロジーは、従来のDDS方式よりも低ジッタかつ低歪みの出力が可能です。また、任意波形をポイントごとに出力する機能も備えています。波形データを漏らすことなく出力できるほか、次のような利点があります。
20 Mptsのメモリ長（任意波形）により詳細なデータを生成可能
16 bitの垂直分解能、優れた信号忠実度
標準付属のPCソフトEasyWaveで、目的に応じた任意波形を生成・出力

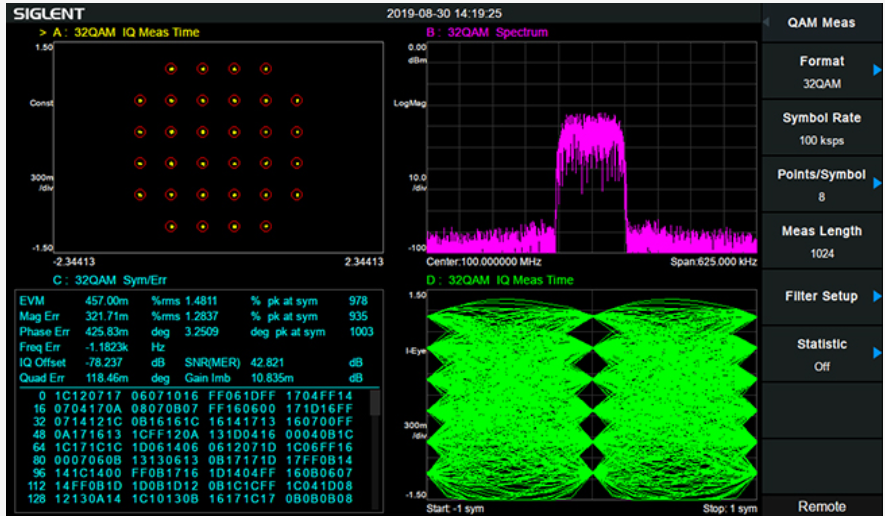

■ベクトル信号ソース

SDG6000Xは、ASK、FSK、PSK、QAM等の一般的に使用されているIQ変調をサポートしています。また、IQ変調のベースバンドソースとして用いることができます。
最高500 MHzのキャリア周波数
最高37.5 MSymb/sのシンボルレート
標準付属のPCソフト EasyIQ は、複数のIQ変調タイプをサポート

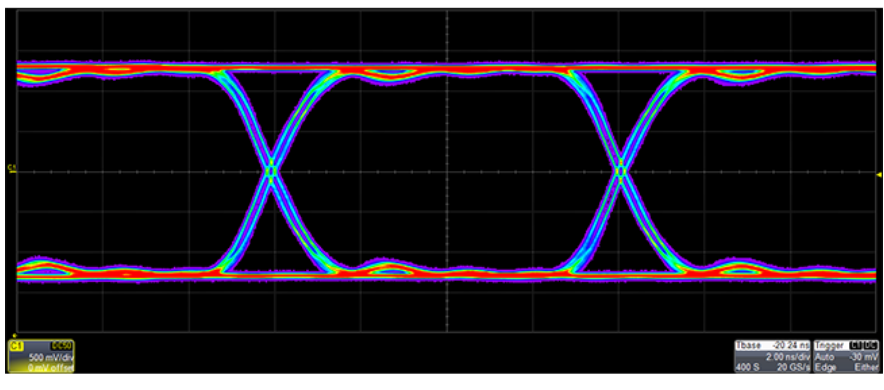

■PRBS機能

PRBS3 ~ PRBS32の複数パターンの出力に対応
TTL LVCMOS、LVPECL、LVDSなど様々なロジックレベルのプリセットが可能
最大300 Mbpsのレート
立ち上がり時間と立ち下がり時間の調節が可能
