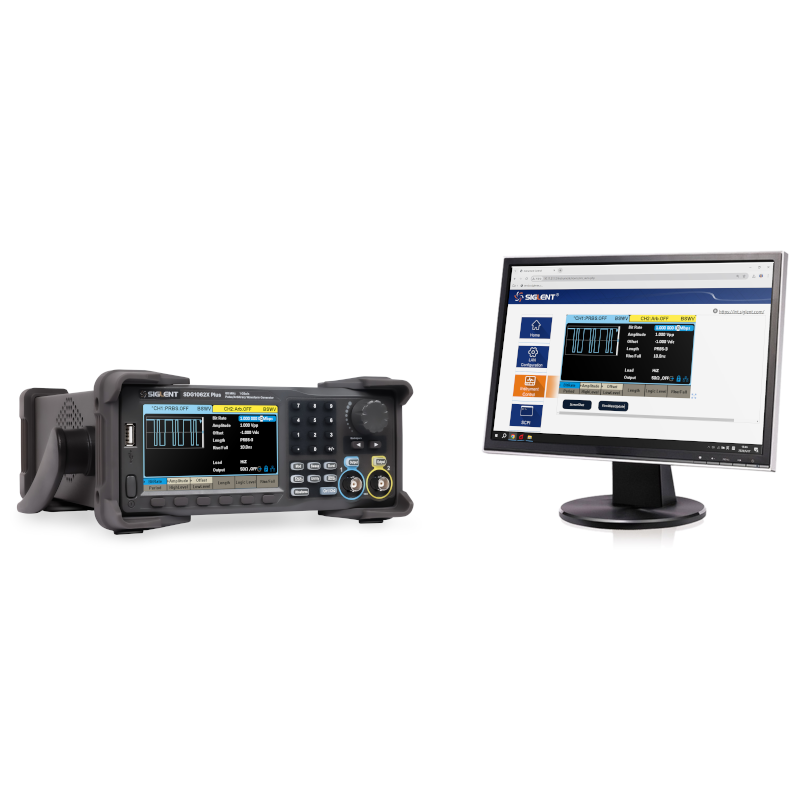

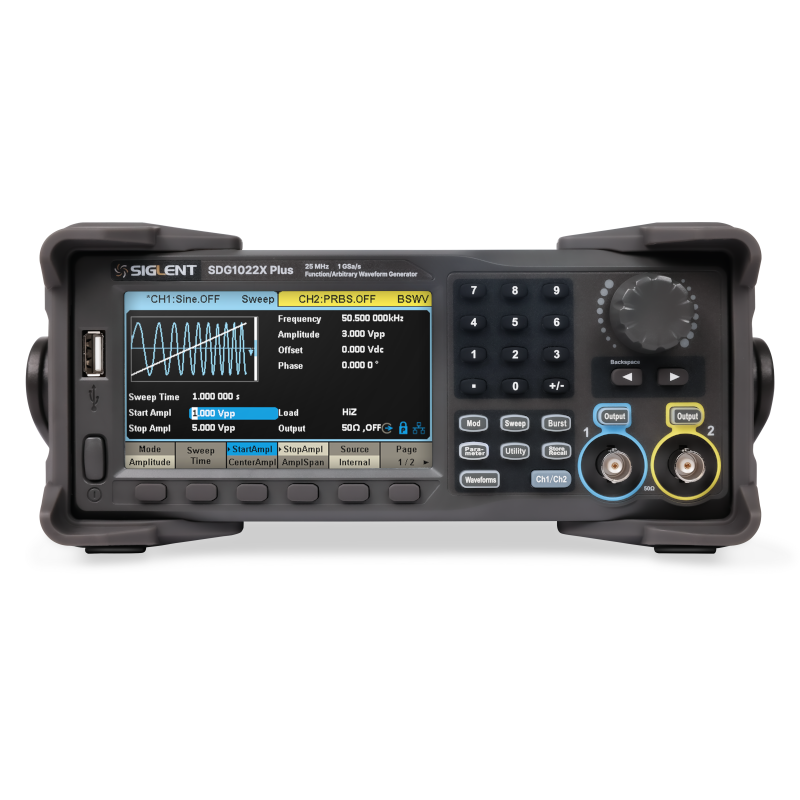

SIGLENT SDG1000X Plusシリーズ 任意波形・ファンクション・ジェネレータ 30MHz、2ch

・デュアルチャンネル、最大出力周波数60 MHz、最大出力振幅20 Vpp
・1 GSa/sデジタル・アナログ・コンバータ・サンプリング・レート、16ビット垂直分解能
・シリアル波形再生機能対応、最大メモリ深度8 Mpts/CH
・PRBSコードタイプ最大出力40Mbps
・ダブルパルス出力機能対応
・4.3インチディスプレイ

■高速サンプリング、高精度収集

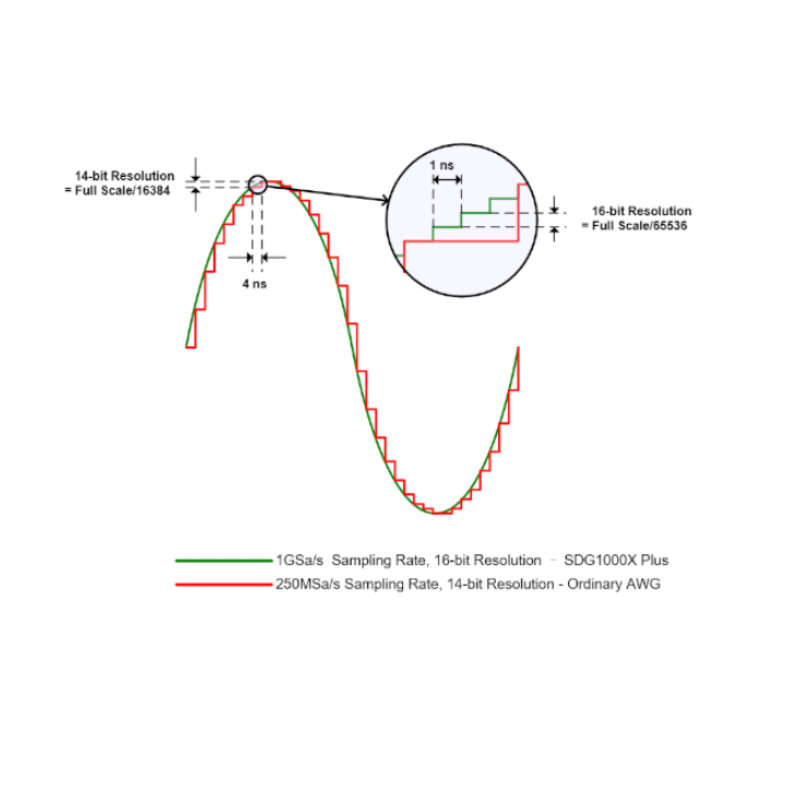

SDG1000X Plusは、16ビットの垂直分解能を備え、信号の詳細を正確に捕捉します。 また、優れたサンプリング性能も特徴で、サンプリングレートは最大1GSa/sで、類似製品の数倍です。 サンプリングレートとは、一定時間内にDACがサンプリングするサンプルポイントの数で、サンプリングレートが高いほど信号のディテールが豊かになり、同じ周波数でも波形品質が向上します。

■8Mpts 任意波長、完全な信号の再生

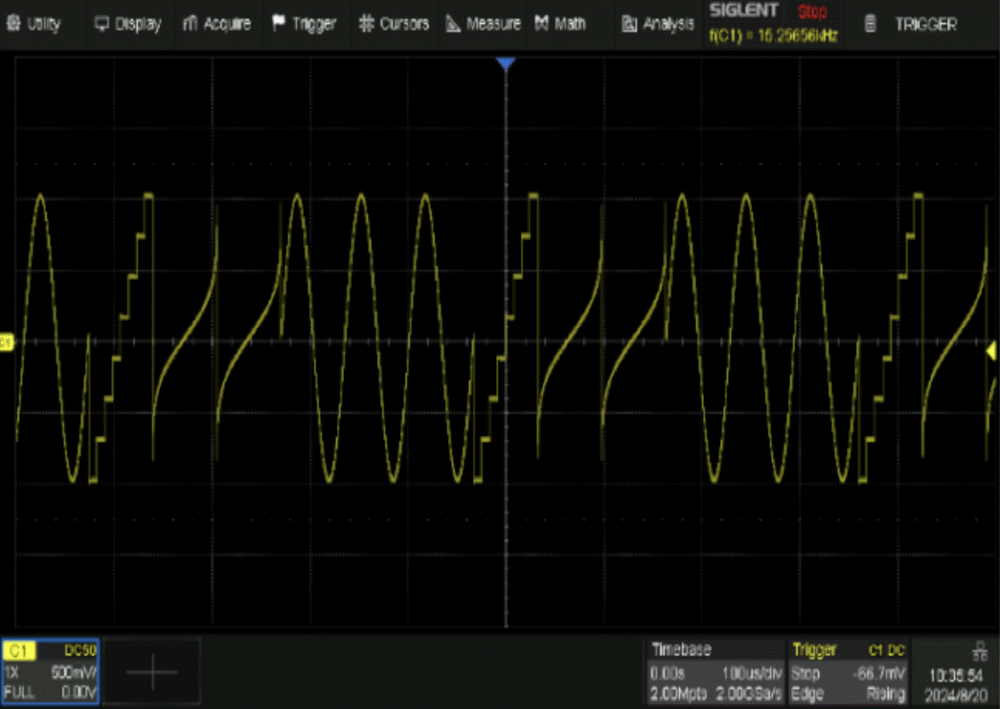

超長波長の任意波形は、シーケンス再生やARB波形編集に適用でき、時間領域でより詳細な任意波を作成し、テストのさまざまなシナリオに容易に対応できます。

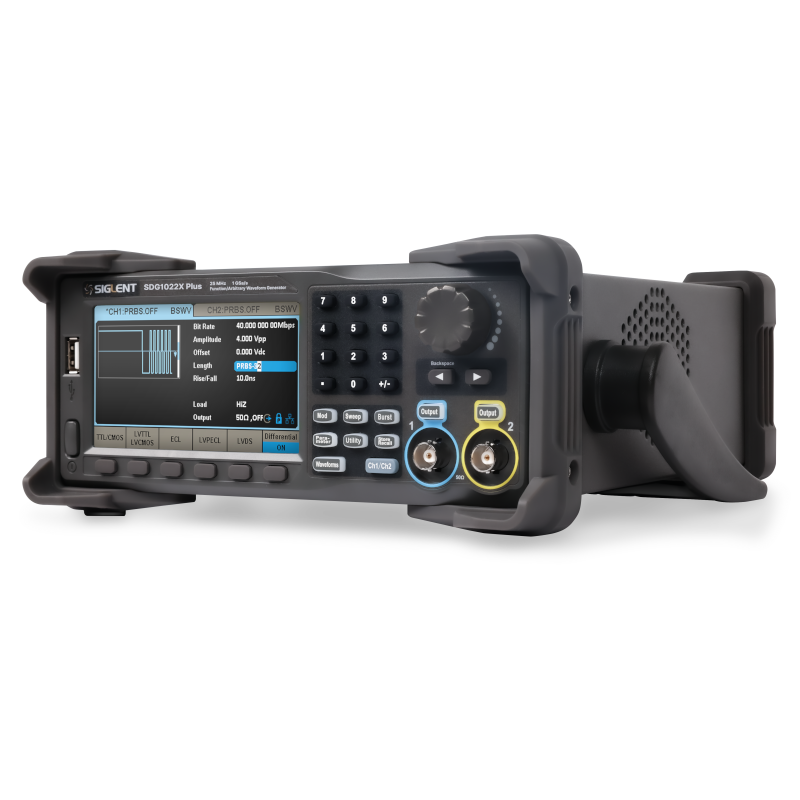

■PRBSコードタイプ出力

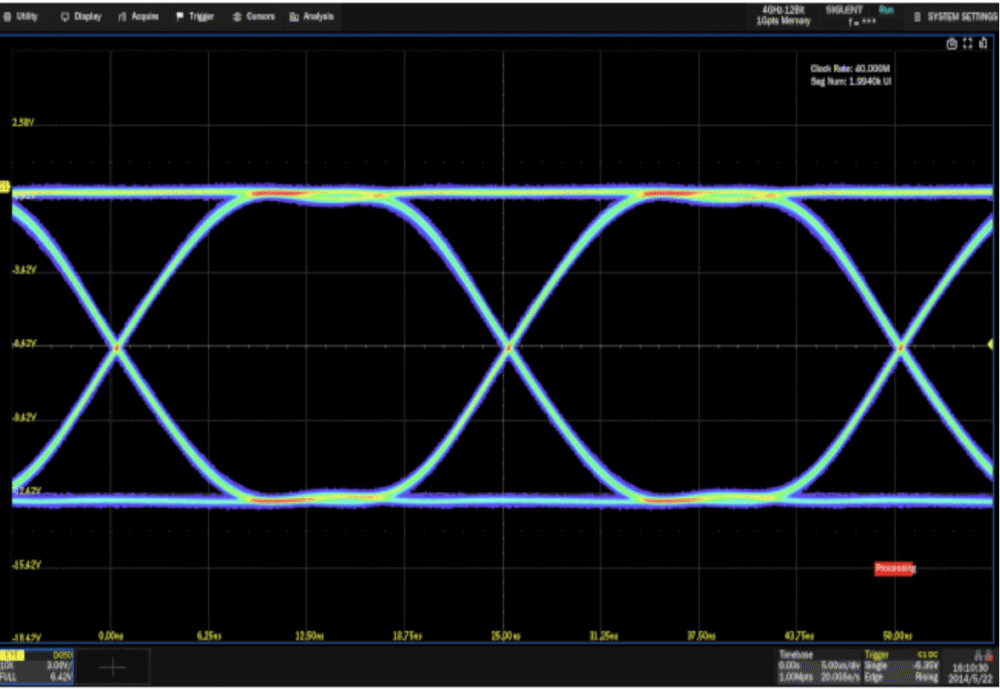

高速シリアルチャネルテスト用に、SDG1000X PlusはPRBS3からPRBS32まで、10-6bpsから40Mbps、10nsから1usまで調整可能な多様なコード出力を提供し、ほとんどの信号ニーズを満たすことができます。 TTL、LVCMOSなどのレベルロジックはあらかじめ設定されており、ワンボタンで高品質の差動信号を出力することができます。

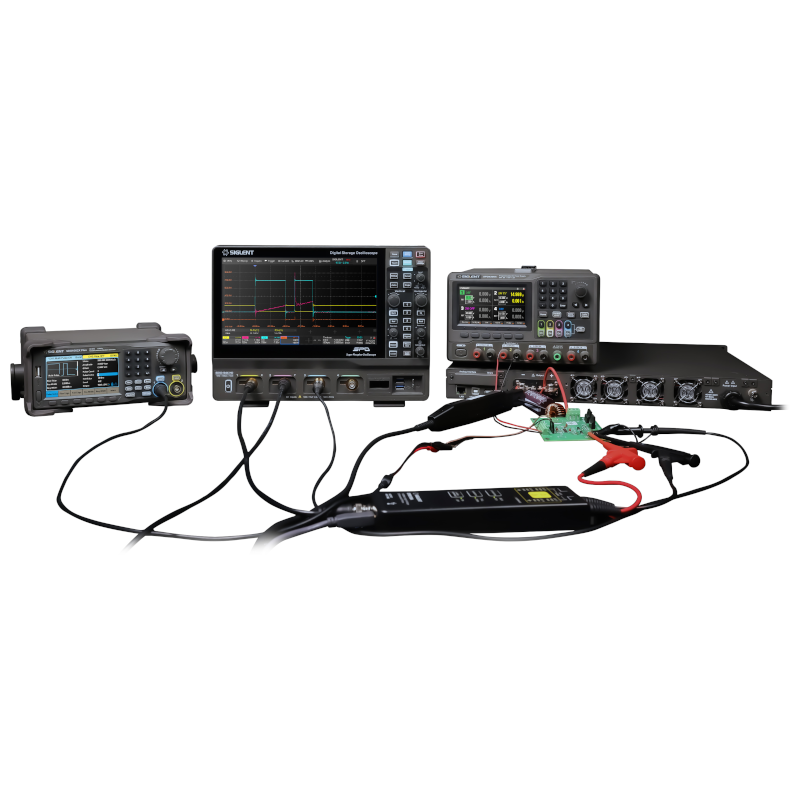

■パワーデバイス試験

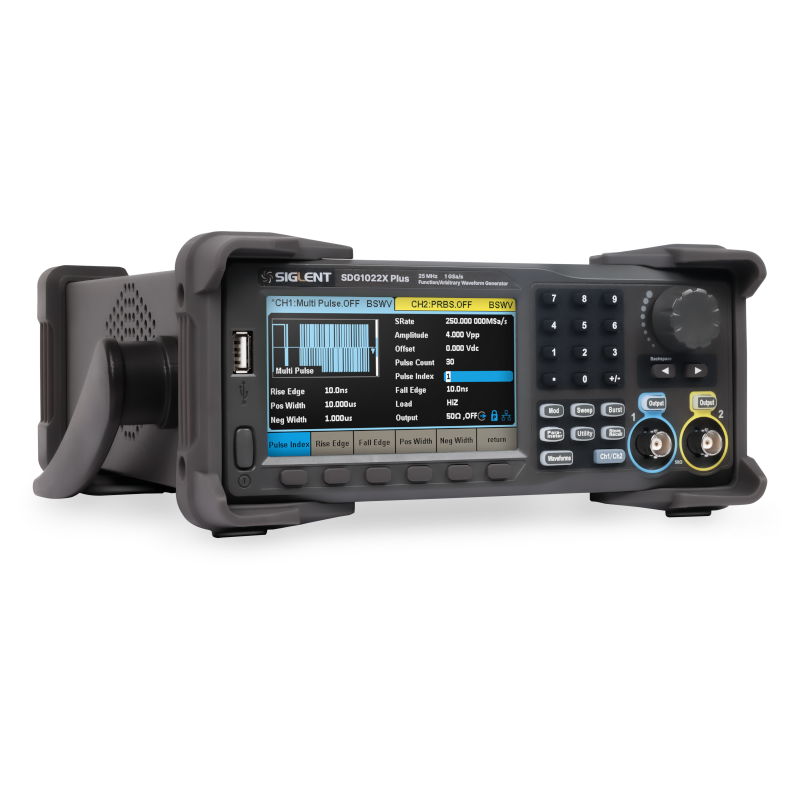

マルチパルス出力機能により、ホストコンピューターソフトウェアを使用することなく、パワーデバイスのスイッチングパラメータやダイナミック特性の測定が可能です。 パルスの最小立ち上がり/立ち下がりエッジは10nsで、各パルスのパラメータを個別に設定できるため、ターンオン/ターンオフ時間の制御に便利です。

■PRBSコードタイプ出力

高速シリアルチャネルテスト用に、SDG1000X PlusはPRBS3からPRBS32まで、10-6bpsから40Mbps、10nsから1usまで調整可能な多様なコード出力を提供し、ほとんどの信号ニーズを満たすことができます。 TTL、LVCMOSなどのレベルロジックはあらかじめ設定されており、ワンボタンで高品質の差動信号を出力することができます。
