SIGLENT SDG3000Xシリーズ 任意波形・ファンクション・ジェネレータ 80MHz、2ch

SDG3000Xシリーズ 任意波形ファンクション・ジェネレータ

・出力周波数：80/160/200MHz
・サンプリングレート：1.2 GSa/s
・垂直分解能：16ビット
・任意波形長：最大40 Mpts/チャンネル
・デュアルパルス出力機能対応

■高度な任意波形と複雑信号生成

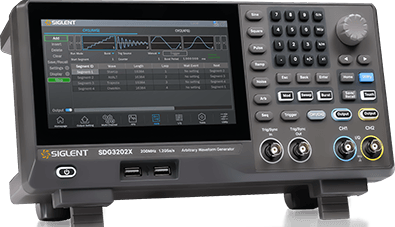

196 種類の内蔵任意波形とチャネルあたり最大 40Mpts のメモリ深度を備えた SDG3000X は、複雑な信号を保存して正確に再現する能力を提供します。また、柔軟なシーケンスモードを搭載しており、ユーザーは各波形セグメントの再生順序とループ回数を定義できるため、カスタムテストや反復テストシナリオに最適です。

■PRBS信号出力

120 MbpsまでのPRBS信号出力、250～50 MSymb/sのシンボルレートに対応したベースバンドおよびIF IQ信号生成、AM、DSB-SC、FM、PM、FSK、ASK、PSK、PWMなど広範な変調方式をサポート。内蔵のスイープおよびバーストモードにより、教育・研究開発から産業用パワーデバイス試験まで、多様なテスト環境を広範にサポートします。

■二重パルス試験

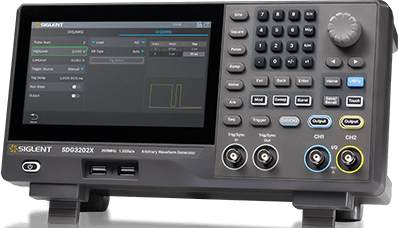

ダブルパルステストは、IGBTやSiC MOSFETなどのパワー半導体デバイスの動的特性、特にスイッチング損失や導通特性を評価する上で極めて重要です。SDG3000Xは、この応用に理想的なプラットフォームを提供します。

チャネルトラッキングと位相同期により、ユーザーは現実的なスイッチング動作を模擬するためにパルス幅とタイミング間隔を精密に制御できます。USB/LAN を介したリモート制御やオシロスコープとの同期機能と組み合わせることで、SDG3000X は自動テストシステムの構築を簡素化し、テスト効率とデータ信頼性を向上させます。

■高忠実度信号生成

SDG3000X EasyPulseテクノロジーはパルス信号生成に最適化されています。周波数変動にわたり安定した高速立ち上がり/立ち下がりエッジを備え、8nsという狭幅パルスを生成可能です。エッジタイミングとパルス幅の広範囲かつ微細な調整を可能とし、高精度パルス信号生成に理想的なツールです。

■高精度信号出力

TrueArb は 10mSa/s から 600MSa/s のサンプリング範囲で点単位の波形生成を実現し、波形の完全性を維持しながら超低ジッタ（最小 150ps）と 0.075% 以下の全高調波歪み（THD）を実現し、優れた信号忠実度を確保します。

■ユーザー体験

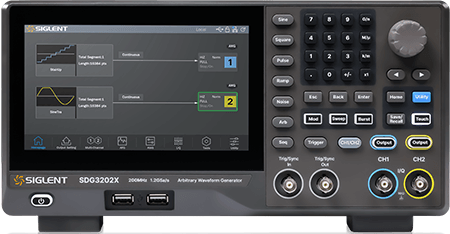

7 インチのタッチスクリーンを搭載した SDG3000X は、直感的なパラメータ設定と信号表示を可能にします。MATLAB および Python スクリプトのインポートとオシロスコープ連携による自動校正をサポートしています。内蔵の高精度周波数カウンタに加え、LAN、USB、GPIB などの複数の通信インターフェースと内蔵 Web サーバにより、簡単なリモートアクセスと複数デバイス間の同期を実現し、ワークフローを効率化して生産性を向上させます。
