軟磁性材料試験ソリューション

概要

軟磁性材料の試験は磁気性能の評価に欠かせないもので、モーター、変圧器、センサーなどの電子デバイスの研究開発や生産に広く用いられています。主な評価指標は、透磁率、飽和磁束密度、保磁力、鉄損です。

代表的な手法には、直流磁気特性評価と交流磁気特性評価があります。精度を確保するには、周囲温度や試料寸法などの変数を厳密に管理する必要があります。たとえば高周波での損失測定では、表皮効果の影響を考慮しなければなりません。得られたデータは材料組成の最適化やデバイス設計の指針となり、軟磁性材料を研究室から本格的な生産へと橋渡しする重要な役割を果たします。

推奨製品

テストソリューション

• 4象限出力による性能評価

• 極限条件下での信頼性、過負荷・保護機構

• インテリジェントな調整機能を備えたデジタル制御の電圧ゲイン

• システム統合のための主要パラメーター

ソリューションの特長

• 出力：高電圧と広い帯域幅により、あらゆる軟磁性材料の試験シナリオに対応

• 保護：過電圧・短絡・過熱の保護機能

• 互換性：複数の規格への対応とオープンな接続性

• ヒューマンマシンインターフェース：インテリジェントで使いやすい操作性

応用事例1：ケイ素鋼材料の試験

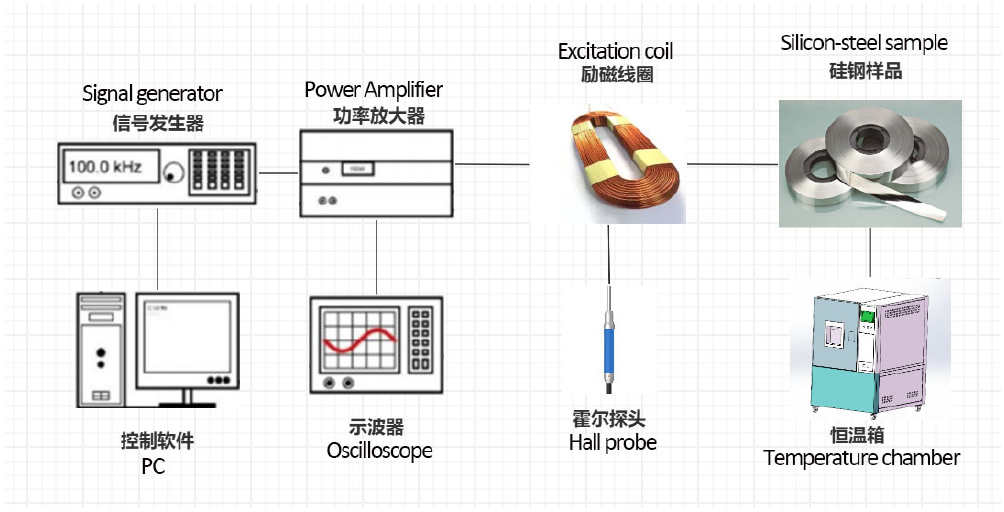

ケイ素鋼の試験では、専用の制御ソフトウェアを全体の統括役とし、制御された交番電磁環境下で材料の性能を正確に評価することを目的とします。信号発生器が出力する安定した100kHzの波形をパワーアンプで増幅し、励磁コイルを駆動して交番磁界を発生させます。

ケイ素鋼試料はこの磁界内に配置し、ホールプローブで周囲の磁束密度を連続測定して、そのデータをオシロスコープに送り、リアルタイムで表示・記録します。恒温槽で周囲温度を一定に保って熱ドリフトを排除するとともに、制御ソフトウェアで全機器の開始・停止のタイミングとパラメーターの整合を調整することで、ケイ素鋼の磁気特性を精密に求めることができます。

応用事例2：微粒子の磁気分類と検出

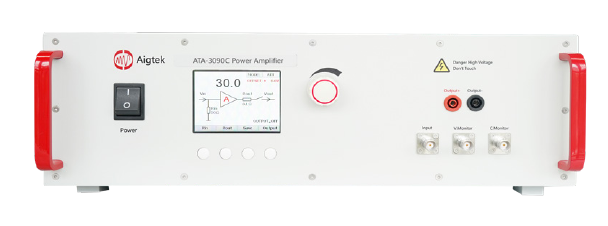

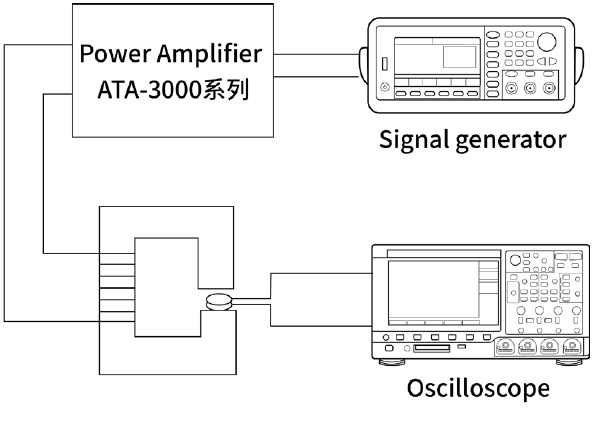

磁性粒子の分類と磁気検出の実験において、ATA-3000シリーズATA-3000シリーズ全3機種お問い合わせ詳しく見る パワーアンプは重要な役割を果たします。信号発生器で生成した波形をまずパワーアンプで増幅し、試験装置へ供給します。オシロスコープで信号を連続的にモニター・表示し、実験全体を通じて安定性と正確性を確保します。

パワーアンプで信号強度を高めることにより、粒子の磁気特性に対する検出感度が大きく向上し、より効果的な分類と解析が可能になります。この実験プラットフォームは微粒子の磁気特性に対する理解を深めるもので、材料科学やバイオメディカル分野で重要な応用があります。
