超音波美容ソリューション

概要

科学技術の進歩により、超音波美容は非侵襲性、高い安全性、目に見える効果から、消費者に人気の施術となっています。あらゆる超音波美容システムの中核にあるのがRFパワーアンプです。RFパワーアンプは、施術プロセス全体を駆動するエネルギーを生成・整形・供給します。

RFパワーアンプは、低レベルの高周波信号を超音波トランスデューサーが必要とする電力レベルまで増幅します。トランスデューサーはこの電気エネルギーを高強度の超音波に変換し、狙った皮膚層に精密に集束させます。集束超音波はコラーゲンのリモデリングと組織の引き締めを促し、たるんだ肌を引き上げ、しわをなめらかにし、色素沈着を薄くします。このようにRFパワーアンプは、現代の切らない美容施術を支える重要な要素です。

推奨製品

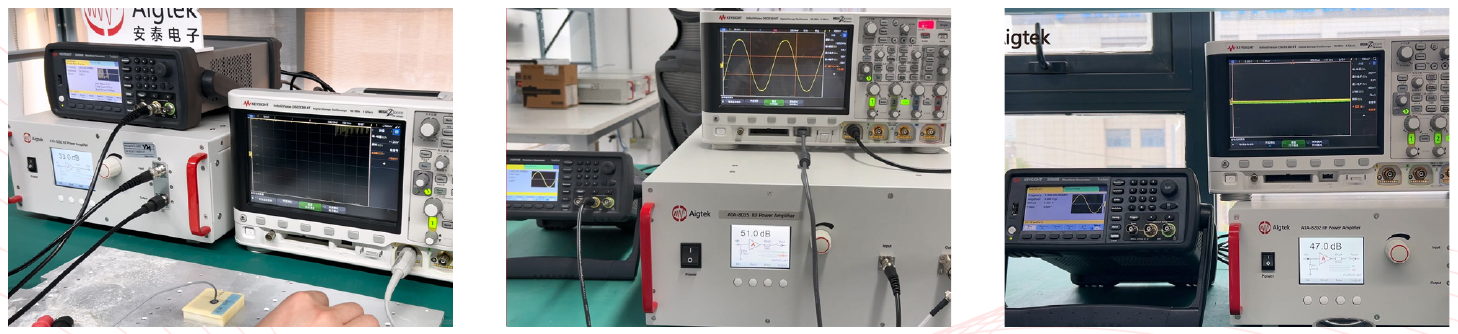

テストソリューション

• エネルギー供給を精密に制御し、施術効率を向上

• リアルタイムの電力モニターにより、非侵襲で安全性の高い施術を実現

• 安定した持続的な美容効果

• 多様な超音波プラットフォームに対応する幅広い信号互換性

ソリューションの特長

• 制御：デジタルゲイン調整により、妨害信号の強度を精密に制御

• 増幅：広帯域性能と高出力パルス出力

• 出力：高出力パルスの供給

• 保護：反射電力保護

応用事例1：美容治療用のプログラマブル デジタル超音波イメージングプラットフォーム

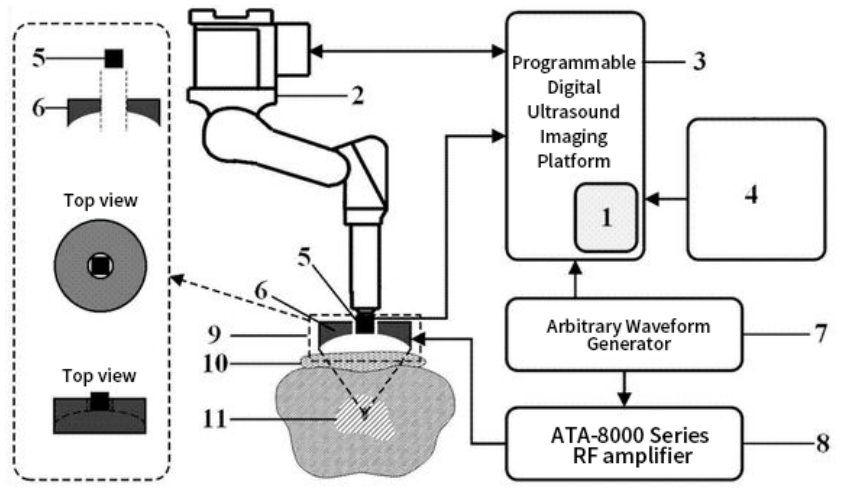

この超音波美容システムは、プログラマブル デジタル超音波イメージングプラットフォーム、任意波形発生器、パワーアンプ、超音波トランスデューサーの4つの主要ブロックで構成されています。イメージングプラットフォームがマスターコントローラーとして機能し、任意波形発生器に目的のパルス形状を生成させます。この低レベル信号をパワーアンプで増幅してトランスデューサーに供給し、トランスデューサーが電気エネルギーを高強度の超音波に変換して、治療プローブから皮膚へ照射します。

視覚ベースのフィードバックモジュールが複数の角度からビームを監視し、焦点位置と強度を継続的に調整することで、超音波エネルギーを必要な位置に正確に届けます。制御されたエネルギーが細胞の代謝とコラーゲンの再生を促し、目的の美容効果をもたらします。ここでパワーアンプは、治療レベルの超音波パルスを発生させるのに必要な振幅を供給する重要な要素です。

応用事例2：集束超音波技術による非侵襲のフェイシャル輪郭形成

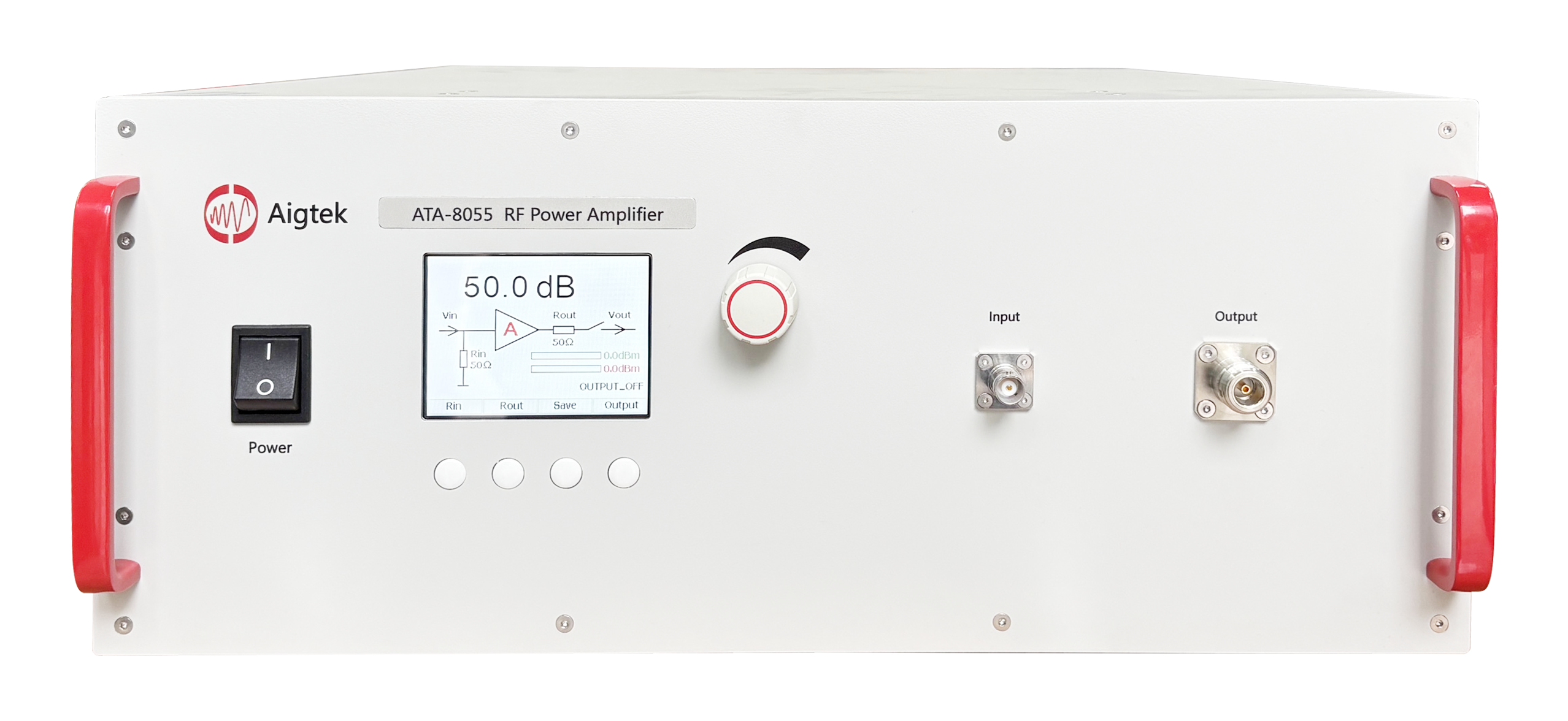

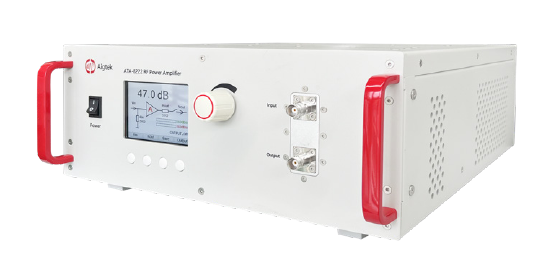

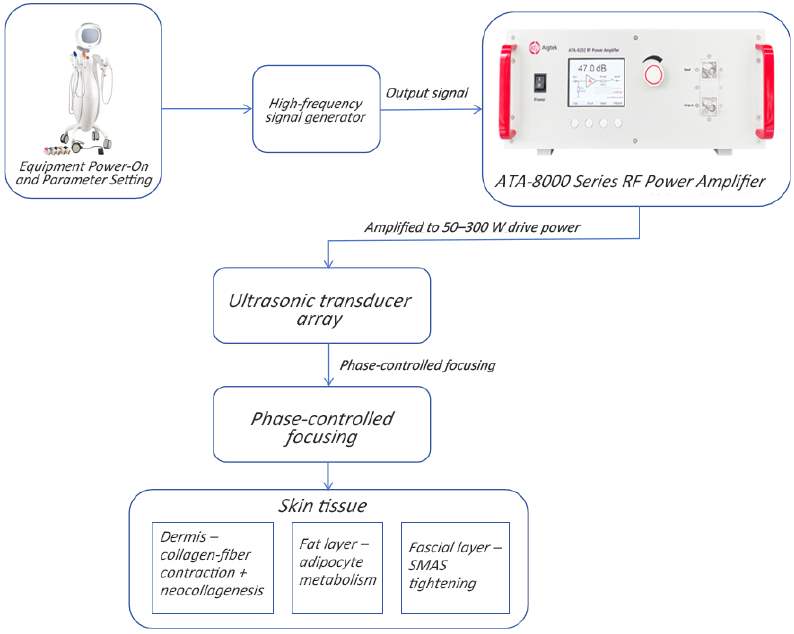

集束超音波技術は、ピンポイントのエネルギー照射と目に見えるリフトアップ効果により、非侵襲の美容施術の代表的な手法となっています。施術では、まずシステムコントローラーが低レベルの駆動信号を生成します。この信号をATA-8000シリーズATA-8000シリーズ全6機種お問い合わせ詳しく見る RFパワーアンプに入力し、その高いゲインと強力な駆動能力によって必要な電力まで増幅します。

増幅されたエネルギーで超音波トランスデューサーを励振し、高周波の超音波を発生させます。集束レンズによって、この超音波を皮膚表面から3～4mm下のSMAS層または皮下脂肪に集中させます。焦点領域ではエネルギー密度が急激に高まり、局所的な組織温度が60～75℃まで上昇します。この熱によってコラーゲン線維が即座に収縮・変性するとともに、線維芽細胞が活性化されて新たなコラーゲンとエラスチンが合成され、内側から皮膚の構造が再構築されます。フェイシャルの輪郭形成では、同じ熱効果によってフェイスラインのたるんだ皮膚を引き締め、顎下の脂肪を減らすことで、切開することなくシャープで若々しい輪郭を取り戻します。
