ラインナップ

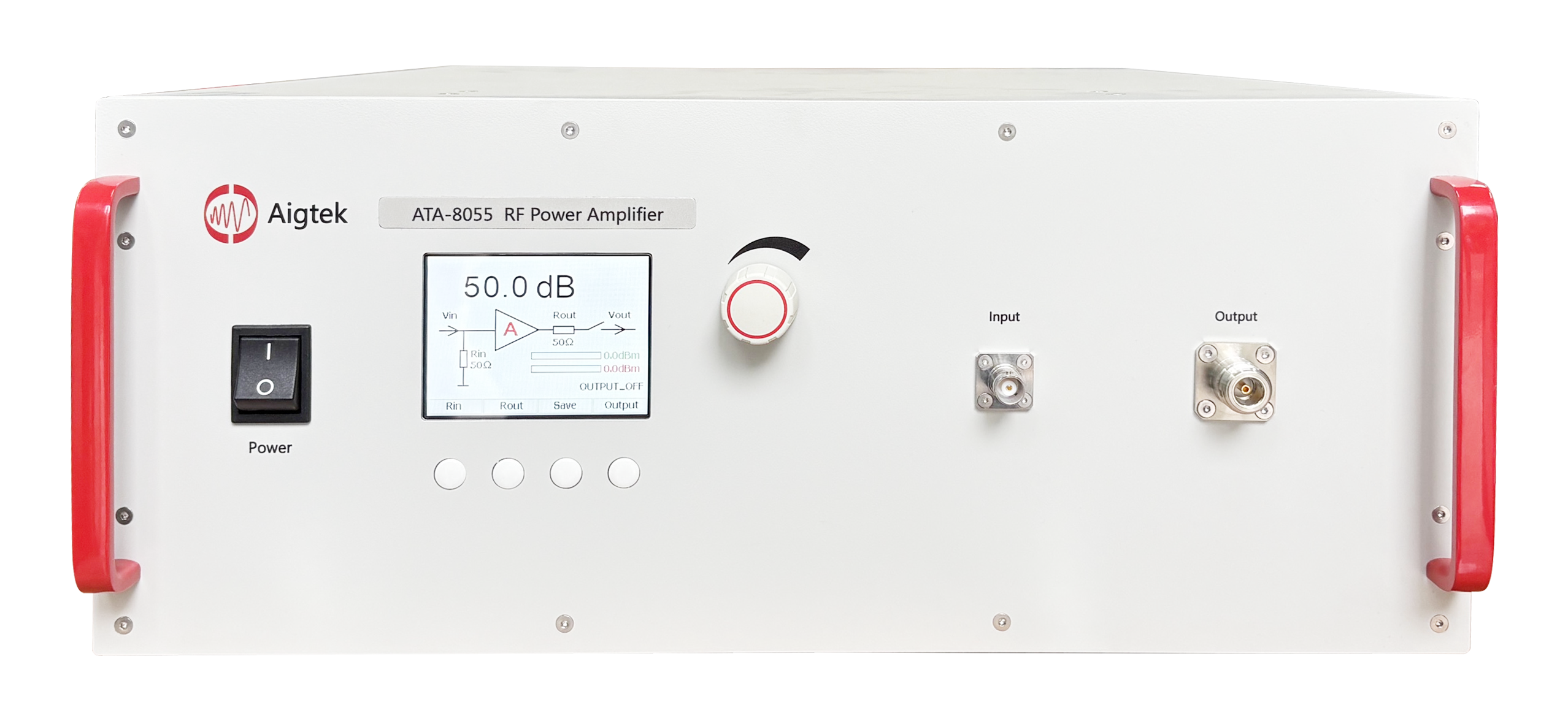

ATA-8055Aigtek ATA-8000シリーズ RFパワーアンプ 100kHz～5MHz、500Wお問い合わせ

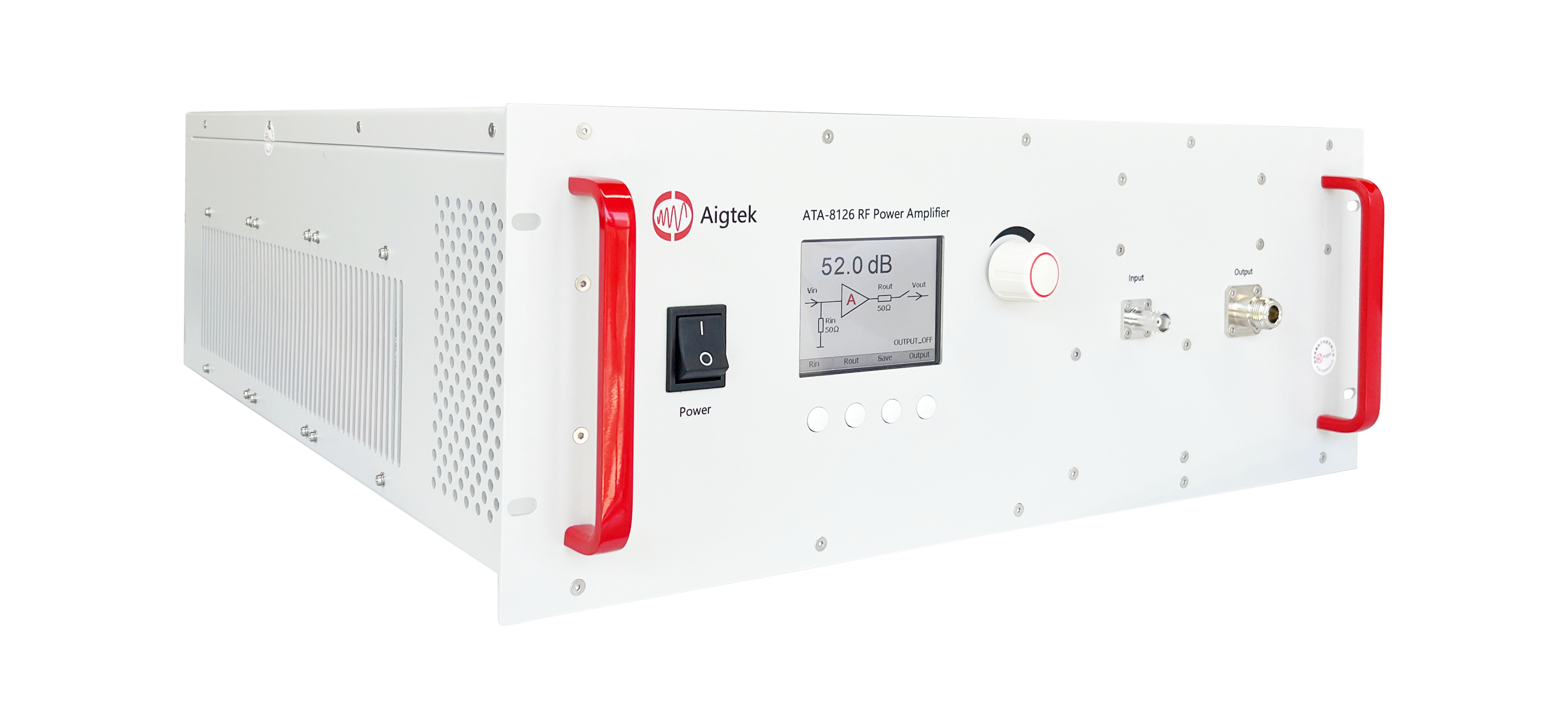

ATA-8126Aigtek ATA-8000シリーズ RFパワーアンプ 100kHz～12MHz、600Wお問い合わせ

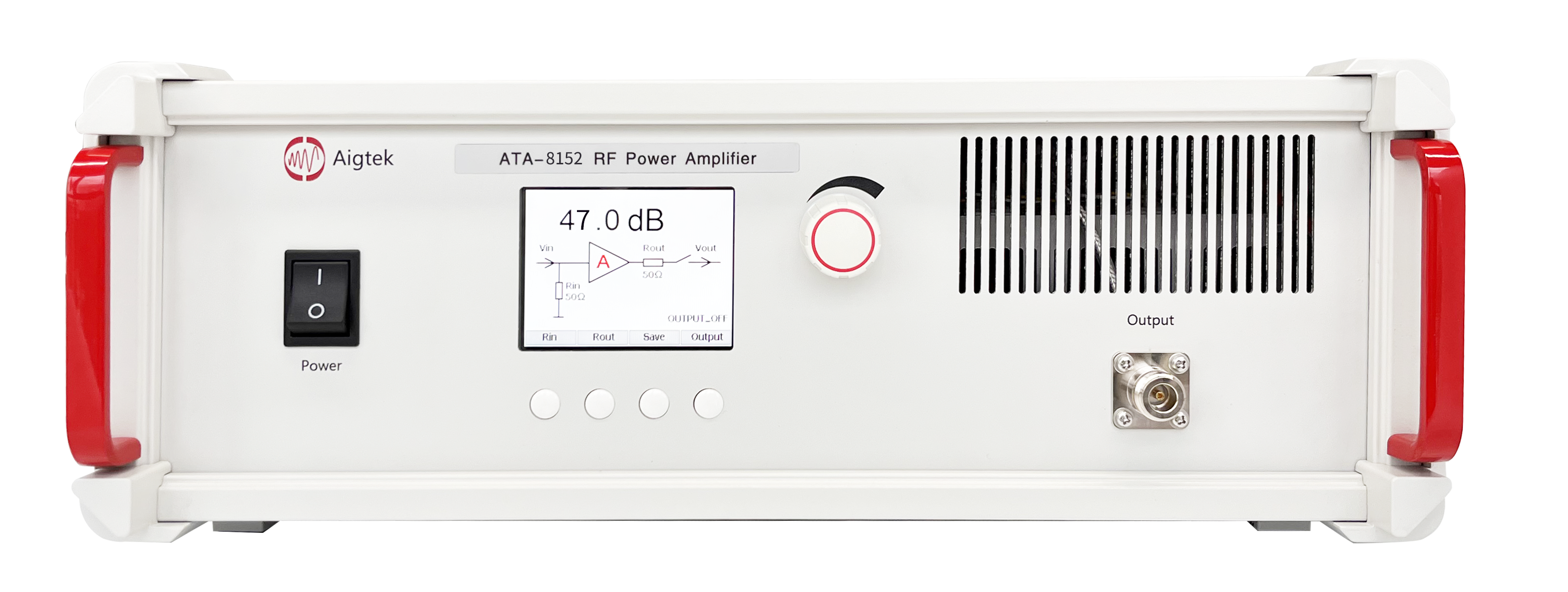

ATA-8152Aigtek ATA-8000シリーズ RFパワーアンプ 100kHz～15MHz、200Wお問い合わせ
ATA-8202Aigtek ATA-8000シリーズ RFパワーアンプ 100kHz～20MHz、200Wお問い合わせ

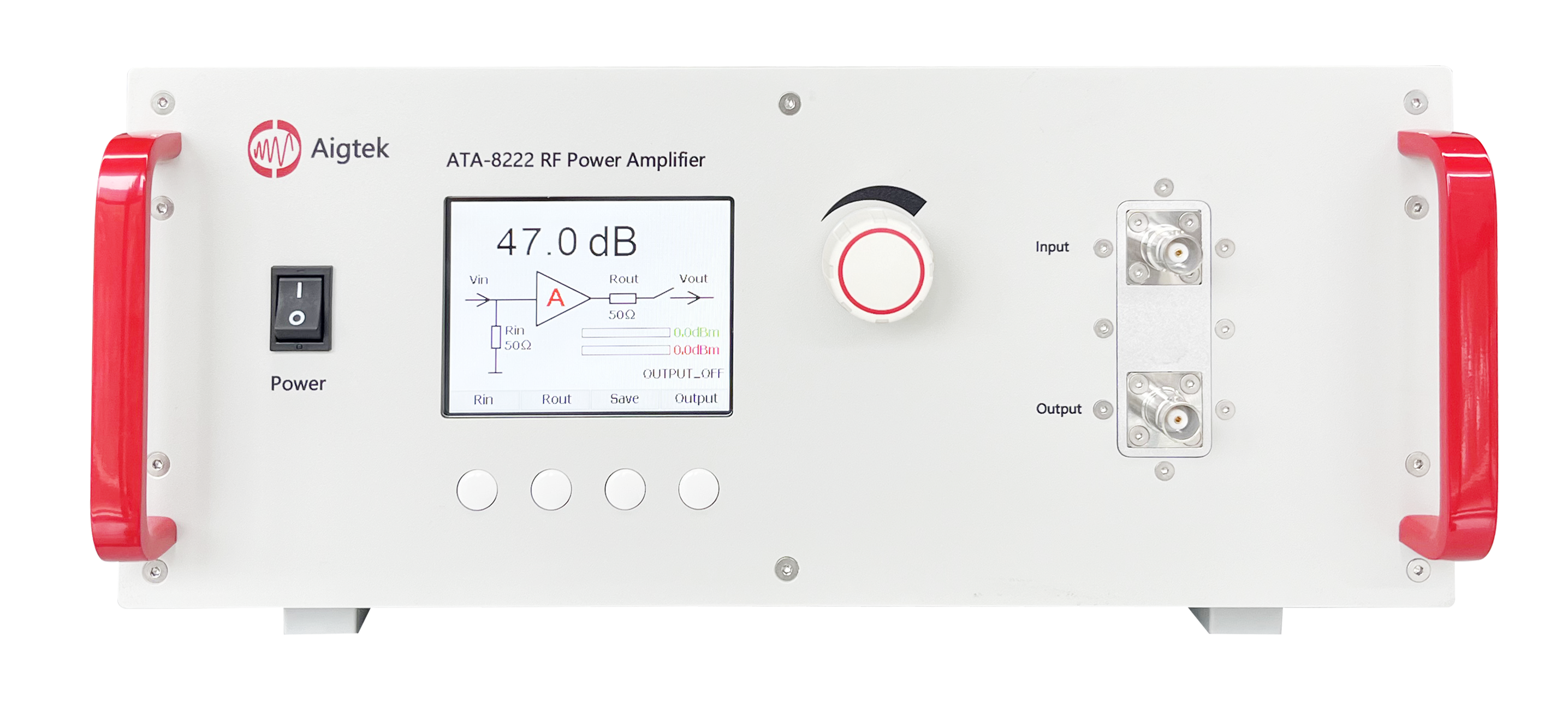

ATA-8222Aigtek ATA-8000シリーズ RFパワーアンプ 100kHz～22MHz、40Wお問い合わせ
ATA-8255Aigtek ATA-8000シリーズ RFパワーアンプ 100kHz～25MHz、100Wお問い合わせ
規格表
| 型番 | ATA-8055 | ATA-8126 | ATA-8152 | ATA-8202 | ATA-8222 | ATA-8255 |
|---|---|---|---|---|---|---|
| 寸法 | 440×198×650mm（幅×高さ×奥行き） | 442×164×474mm（幅×高さ×奥行き） | 330×149×399mm（幅×高さ×奥行き） | 330×149×397mm（幅×高さ×奥行き） | 330×149×399mm（幅×高さ×奥行き） | |
| 入力インピーダンス | 50Ω | |||||
| 動作温度 | 0°C ～ 40°C | 0°C ～ 45°C | 0°C ～ 40°C | 0°C ～ 45°C | ||
| ヒューズ | — | 2A/250V | — | |||
| 動作湿度 | 相対湿度 80% 以下、結露しないこと | |||||
| 保管温度 | -20°C ～ 50°C | |||||
| 動作周波数 | 100 kHz〜5 MHz | 100 kHz〜12 MHz | 100 kHz〜15 MHz | 100 kHz〜20 MHz | 100 kHz〜22 MHz | 100 kHz〜25 MHz |
| 電源電圧 | AC 200～240V、50/60Hz | AC 110～240V、50/60Hz | ||||
| 出力インターフェース | N型 | BNC | ||||
| 動作モード | A級 | AB級 | A級 | AB級 | A級 | |
| 保証 | 1年 | |||||
| P1dB 出力電力 | 250W | 300W | 100W | 20W | 50W | |
| 飽和出力電力 | 500W | 600W | 200W | 40W | 100W | |
| パワーゲイン | 51dB（31dB～51dB／0.5dB刻み） | 52dB（32dB～52dB／0.5dB刻み） | 47dB（27dB～47dB／0.5dB刻み） | 40dB（20dB～40dB／0.5dB刻み） | 44dB（24dB～44dB／0.5dB刻み） | |
| P1dB出力時の入力信号レベル | 316mVrms/2mW/3dBm（ゲイン51dB、500kHz） | 316mVrms/2mW/3dBm（ゲイン52dB、1MHz） | 316mVrms/2mW/3dBm（ゲイン47dB、1MHz） | 316mVrms/2mW/3dBm（ゲイン40dB、1MHz） | 316mVrms/2mW/3dBm（ゲイン44dB、1MHz） | |
| 第3高調波レベル | ＜-25dBc（250W時、500kHz） | ＜-25dBc（300W時、1MHz） | ＜-25dBc（100W、1MHz） | ＜-25dBc（20W、1MHz） | ＜-25dBc（50W、1MHz） | |
| 最大反射電力保護 | 100W | — | ||||
| 最大許容入力信号（非破壊） | 1Vrms/20mW/13dBm | |||||
| 入力インターフェース | BNC | |||||
| 安定性 | 受動負荷・リアクティブ負荷のいずれも駆動可能 | |||||
| 冷却方法 | 温度制御式水冷 | 温度制御式空冷 | ||||
| ゲイン平坦度 | — | ±1.5dB | — | |||
| 最大許容反射電力 | — | 40W | — | 20W | ||
| 出力インピーダンス | 50Ω | |||||
