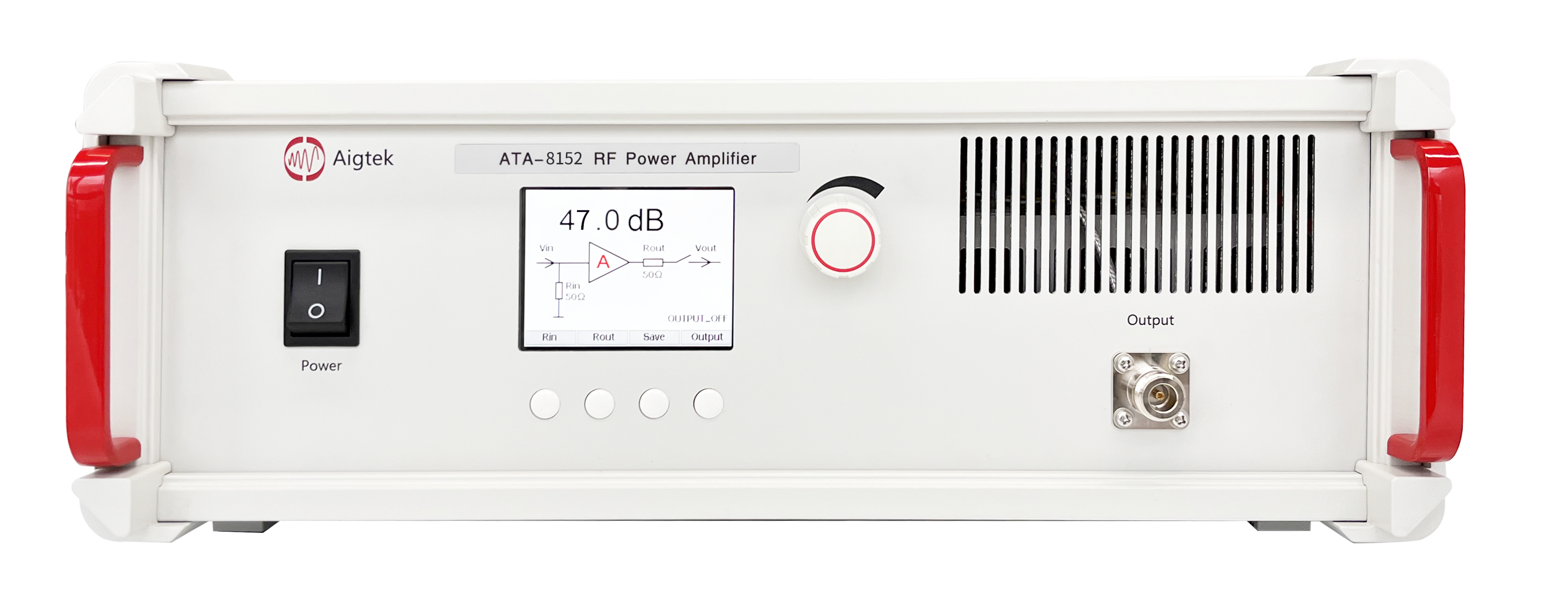

Aigtek ATA-8000シリーズ RFパワーアンプ 100kHz～15MHz、200W

ATA-8000シリーズはRFパワーアンプです。P1dB出力電力300W、飽和出力電力は最大600Wです。ゲインはデジタル制御で調整可能で、設定をワンタッチで保存できるため、簡単で分かりやすい操作が可能です。主流の信号発生器と組み合わせて、RF信号を増幅します。

ATA-8000シリーズRFパワーアンプの応用シーン：非破壊検査、音響力学療法、集束超音波、超音波霧化、薬物放出制御、超音波医療試験、細胞・腫瘍アブレーション。

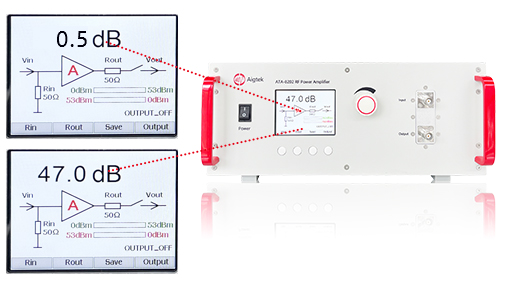

デジタル制御ゲイン調整

ATA-8000シリーズは従来の固定ゲインという制約を打破し、独自のデジタル制御ゲイン調整機能を搭載しています。ゲインを0.5dBステップで直接調整でき、電圧・電力の微調整が必要な各種研究実験に適しています。

インピーダンス整合器

ATA-8000シリーズの出力インピーダンスは50Ωで、使用時には厳密なインピーダンス整合が必要です。より多くの用途に対応するため、ATA-8000シリーズはインピーダンス変換器のカスタム製作サービスを提供しており、お客様の実際の要件に合わせて完全に適合するインピーダンス変換器を製作します。

電力モニタ

ATA-8000シリーズには電力モニタ機能があり、アンプの実際の出力電力と負荷からの反射電力を液晶画面にリアルタイム表示できるため、研究実験の効率が向上します。

4象限出力

容量性または誘導性の負荷に交流電圧を印加すると、負荷特性により電流と電圧信号の位相にずれが生じ、負荷側から電流が逆流することがあります。一般的な電源やアンプではこの場合駆動できなくなりますが、ATA-8000シリーズは4象限出力に対応しており、電流の出力・吸収の両方が可能なため、容量性・誘導性などの各種負荷を駆動できます。

ATA-8152は、RFパワーアンプです。P1dB出力は100W、飽和出力は200Wです。ゲインはデジタル制御で調整可能であり、ワンタッチで設定を保存できるため、便利でシンプルな操作が可能です。主流の信号発生器と組み合わせて使用することで、RF信号の増幅を実現します。広範囲の電源電圧に対応しており、世界各地域の電源規格要件に適合します。

入力

入力はBNC端子、入力インピーダンスは50Ωです。

出力

出力はN型コネクタ、出力インピーダンスは50Ωです。

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

パワーゲイン

パワーゲイン47dB（27dB～47dB／0.5dB刻みで調整可能）であり、液晶パネルに表示されるゲイン値と組み合わせることで、必要なパラメータに素早く調整することができます。
