NKT波長可変光源の駆動におけるパワーアンプの応用

実験名

Aigtekパワーアンプによる NKT 波長可変光源の駆動

研究方向

光デバイスの透過スペクトル

実験内容

NKT 波長可変光源を高周波・高電圧の信号で駆動し、波長可変の狭線幅光源を得ます。

実験目的

パワーアンプで走査信号の電圧を増幅し、レーザ共振器内の PZT を駆動することで、NKT 狭線幅レーザの出力光の波長を精密に走査します。

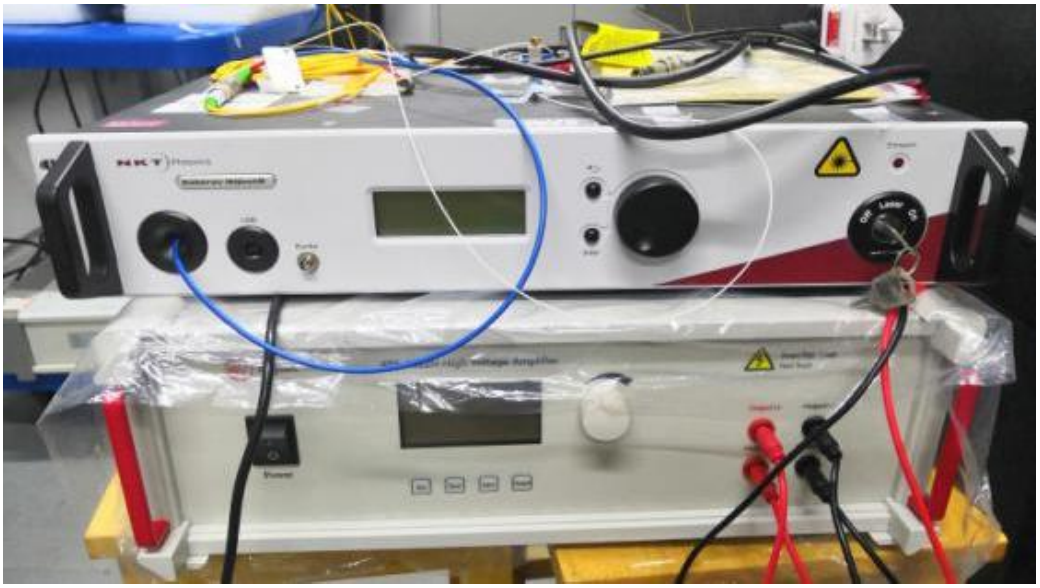

使用機器

• NKT Photonics K82-150-13

• Aigtek ATA-2022H

実験手順

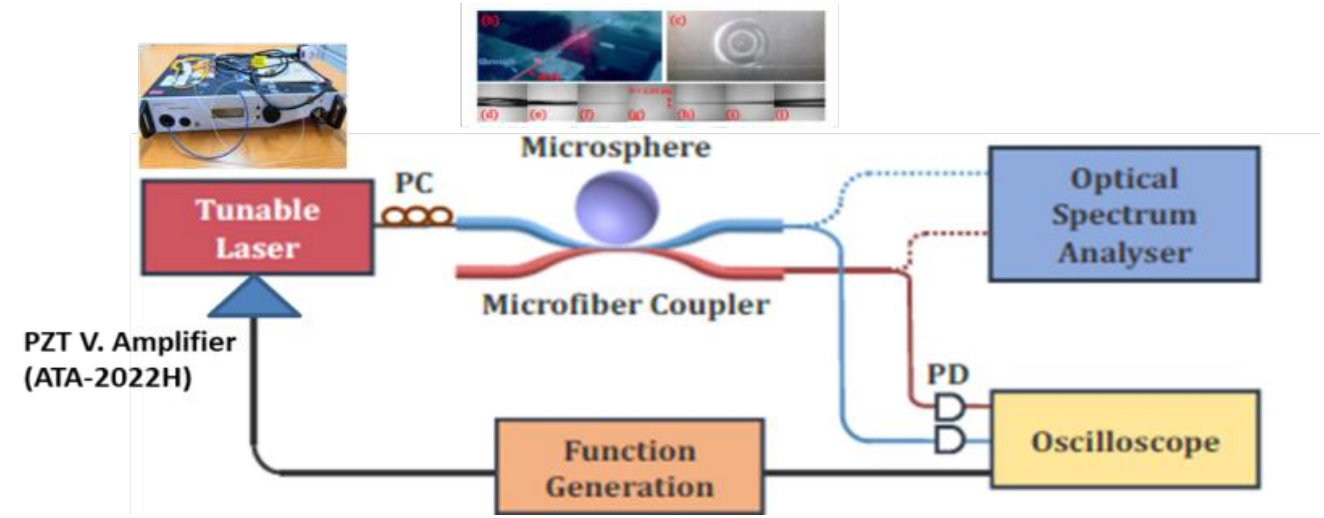

NKT 狭線幅波長可変レーザの走査用信号を高周波電圧アンプで振幅（ピーク・ツー・ピーク値）約100Vまで増幅します。レーザ出力をマイクロノット型ファイバ共振器に接続し、オシロスコープで検出することで、光デバイスの透過スペクトルと高精度な透過特性を良好に測定できます。

実験結果

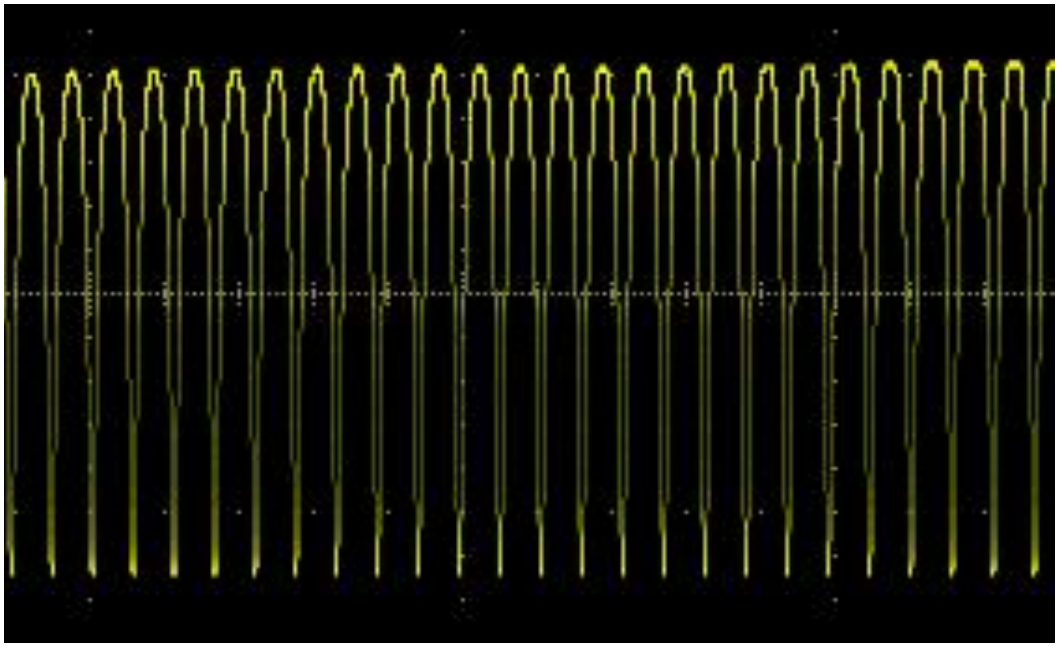

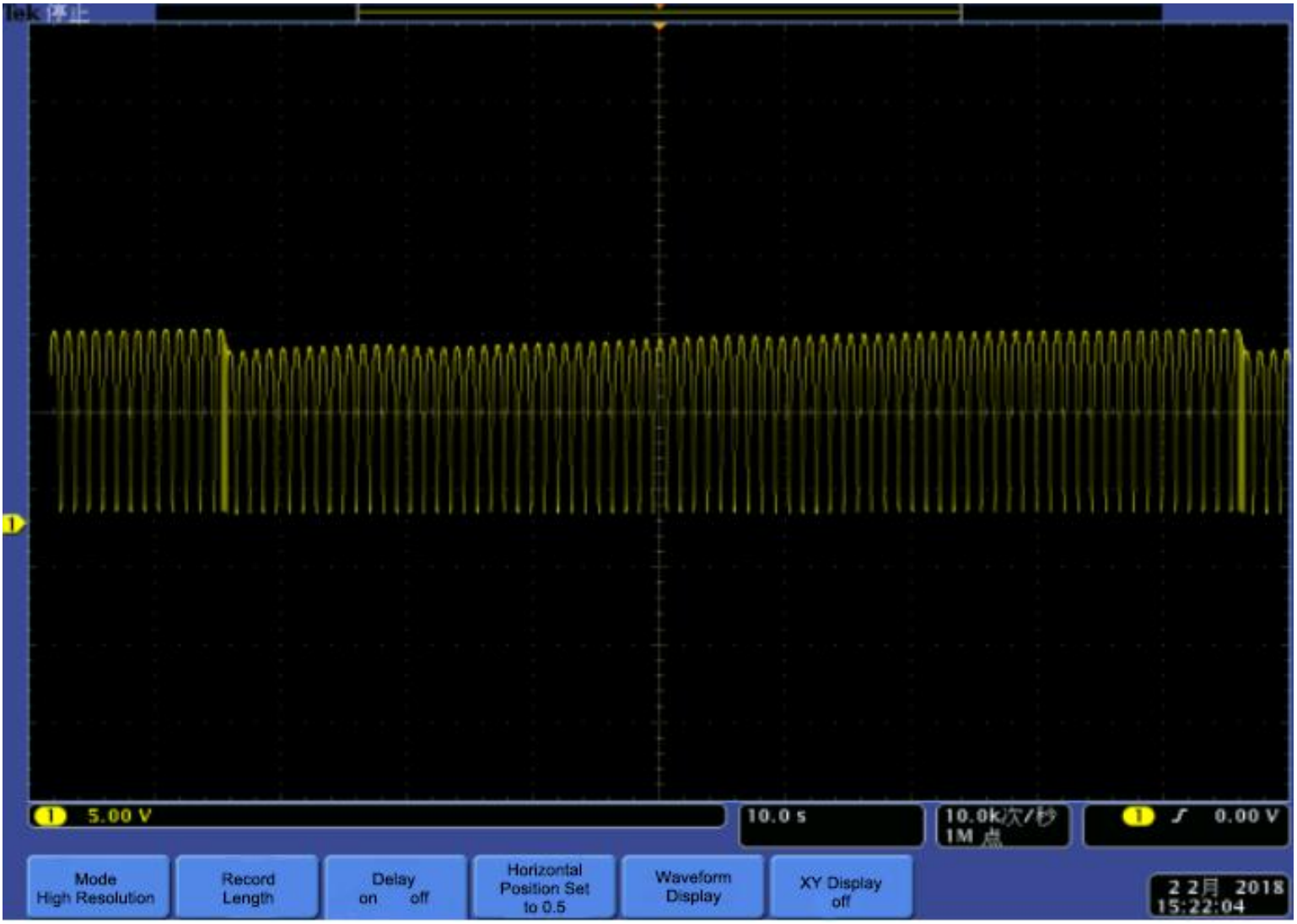

NKT 狭線幅レーザの波長は共振器ミラーで同調されます。高周波電圧で駆動して共振器長を変化させることで、高出力かつ高安定な光走査信号を出力できます。この光波長走査信号を用いて光共振器の透過特性を測定し、マイクロノット型共振器の櫛状の透過スペクトルを得ました。

アンプの役割

PZT による同調で狭線幅レーザの波長を走査し、マイクロキャビティの共振ピーク応答を取得します。
