圧電セラミックスを用いた音響光学モード変換実験における高電圧アンプの応用

実験名

圧電セラミックスを用いた音響光学モード変換実験

研究分野

光ファイバのモード

実験内容

高周波・高電圧の信号で圧電セラミックスを駆動し、光ファイバを振動させてモード変換を起こします。

実験目的

パワーアンプで駆動電圧を増幅し、圧電セラミックスの高効率な振動を実現します。

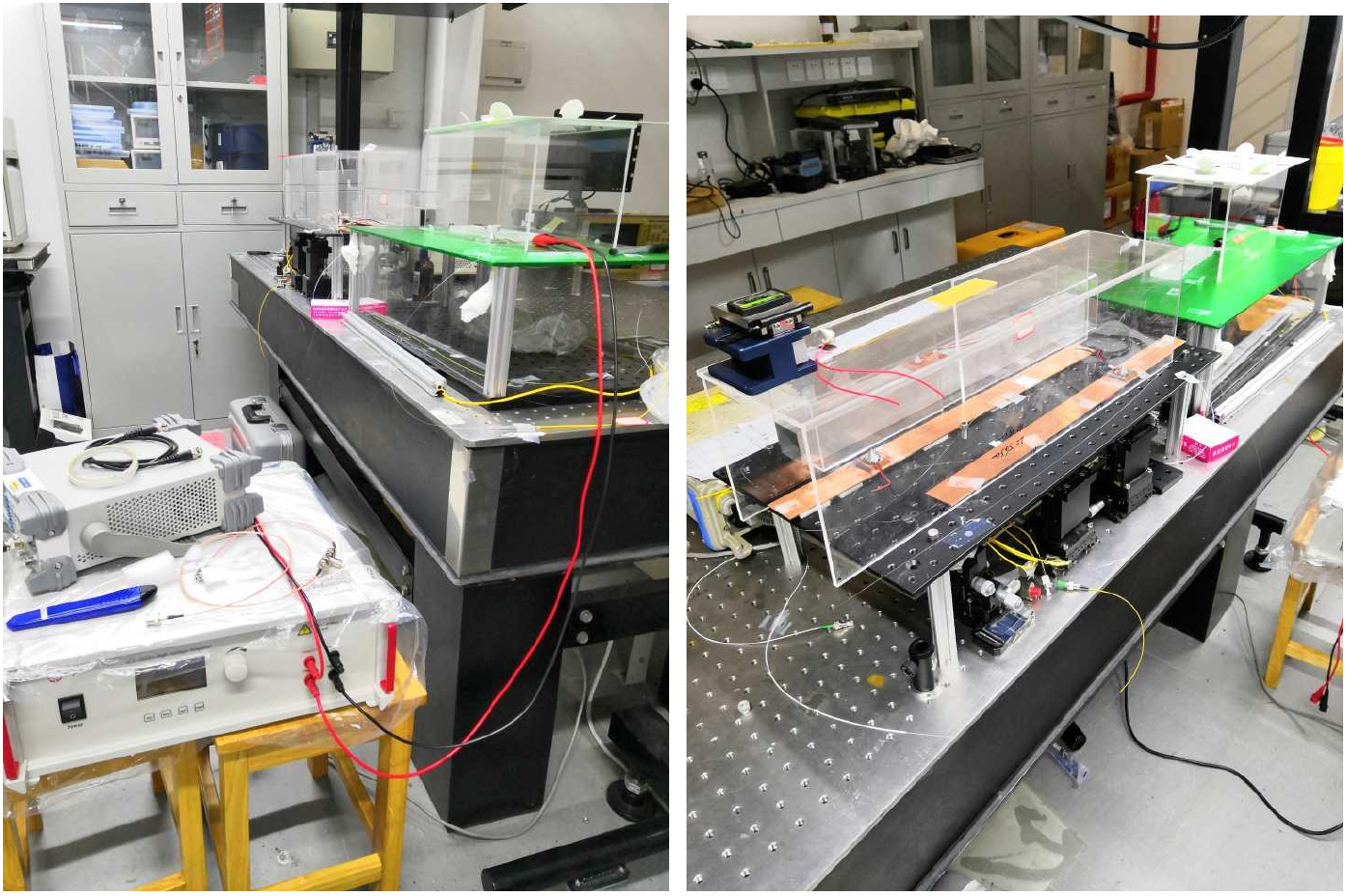

使用機器

実験手順

信号発生器で生成した高周波の正弦波信号（1MHz付近）を、高周波高電圧アンプで約100Vまで増幅します。これにより圧電セラミックス板を十分に駆動して振動させ、モード変換に必要な高周波で有効な振動を発生させます。

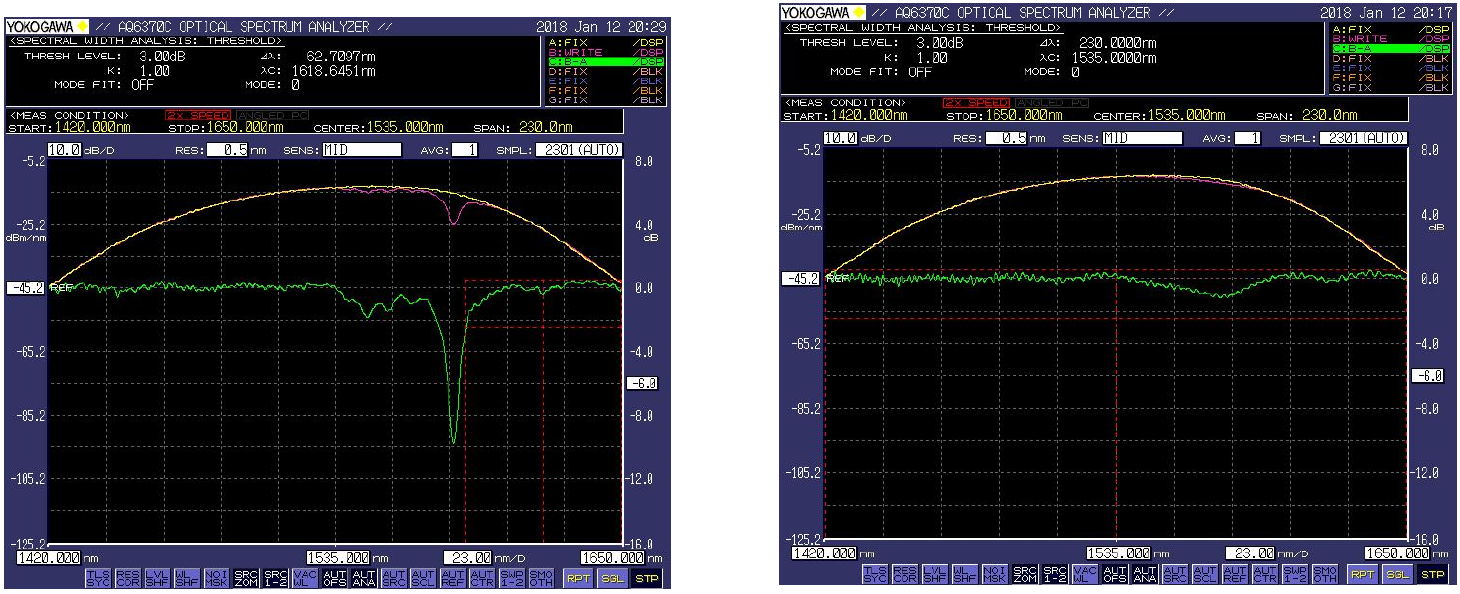

実験結果

信号発生器の出力電圧は振幅が非常に小さく、圧電セラミックス片を駆動する能力が弱いため振動効率が非常に低く、モード変換に必要な高周波で高効率な振動が得られません。高電圧パワーアンプを加えると駆動電圧が大きく上がり、圧電セラミックス板の振動が強くなって音響光学効果も強く現れ、モード結合の実験で理想的な結果が得られました。

本実験におけるアンプの役割

高周波電圧を増幅し、圧電セラミックスを振動させます。
