Aigtek ATA-2000シリーズ 高電圧アンプ 200Vp-p、50Wp、2ch

ATA-2000シリーズは、交流・直流信号を増幅する高電圧アンプです。最大差動出力1600Vp-p（±800Vp）の高電圧に対応し、高電圧負荷を駆動できます。電圧ゲインはデジタル制御で調整可能で、よく使う設定をワンタッチで保存できるため、簡単で分かりやすい操作が可能です。また2ch機は出力を同期調整でき、主流の信号発生器と組み合わせて信号を増幅します。

ATA-2000シリーズ高電圧アンプの応用シーン：超音波試験、非破壊検査、圧電セラミック駆動、誘電泳動細胞ソーティング、超音波霧化、集束超音波。

信号の高速応答

ATA-2000シリーズは最大帯域幅1MHzに対応し、信号の高いスルーレートと良好なステップ応答を実現します。

出力DCオフセット調整

ATA-2000シリーズにはDCオフセット調整機能を内蔵しており、本体上で直流電圧を設定し、信号発生器の交流信号に重畳して出力できます。1V単位・0.1V単位の微調整に対応しており、負荷側の直流電源変動試験にも利用できます。

可変電圧レール

ATA-2000シリーズには可変電圧レール機能を装備しており、内部の電圧レールを設定することで、出力電圧の正極性・負極性をもとの電圧レール制限を超えて拡張できます。

デジタル制御ゲイン調整

ATA-2000シリーズは従来の固定ゲイン倍率という制約を打破し、独自のデジタル制御ゲイン調整機能を搭載しています。倍率をX1、X0.1のステップで直接調整でき、電圧の微調整が必要な各種研究実験に適しています。

4象限出力

容量性または誘導性の負荷に交流電圧を印加すると、負荷特性により電流と電圧信号の位相にずれが生じ、負荷側から電流が逆流することがあります。一般的な電源やアンプではこの場合駆動できなくなりますが、ATA-2000シリーズは4象限出力に対応しており、電流の出力・吸収の両方が可能なため、容量性・誘導性などの各種負荷を駆動できます。

電流モニタ・電圧モニタ

ATA-2000シリーズには電圧・電流モニタ端子を装備しており、オシロスコープを直接接続して出力電圧・電流をモニタできるため、研究実験の効率が向上します。

マスター・スレーブ機能

ATA-2000シリーズは1台あたり最大2チャンネルです。実験でさらに多くのチャンネルを同期出力する必要がある場合は、この機能を利用できます。複数台を連結し、マスター機でパラメータを設定すると、連結されたスレーブ機も同期して変化します。接続を解除すれば、それぞれ独立して制御することも可能です。

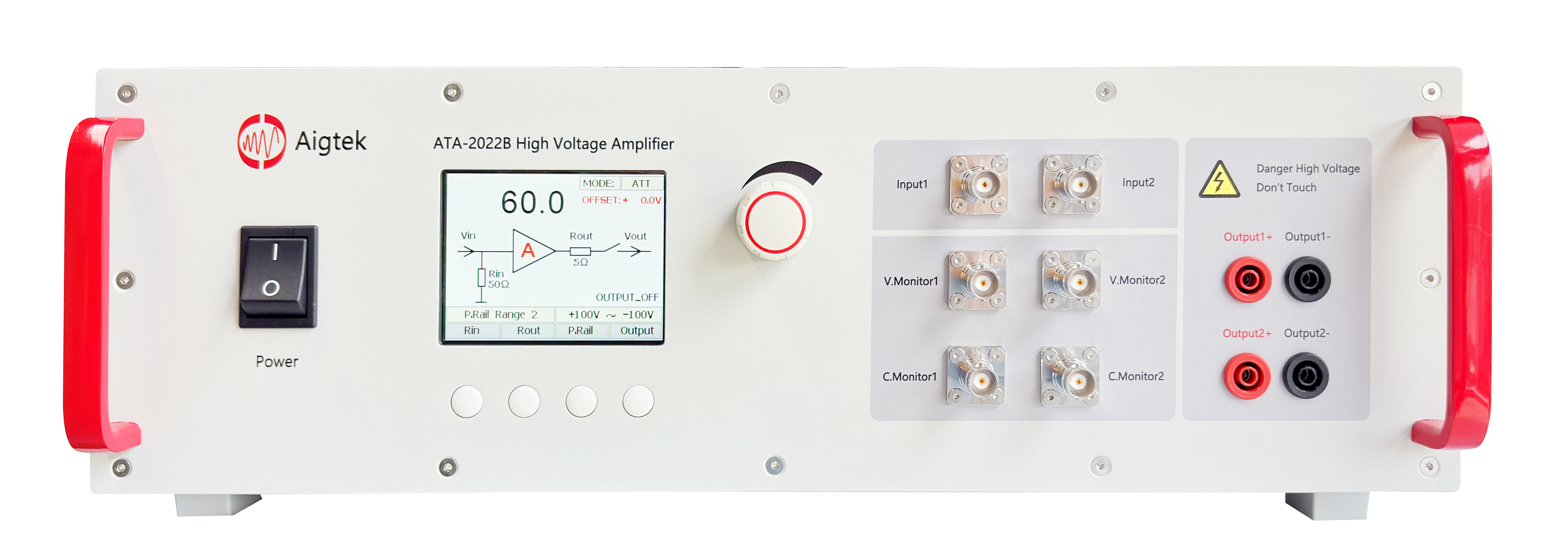

ATA-2022Bは、ACおよびDC信号を増幅可能な2chの高電圧アンプです。最大出力は200Vp-pで、出力電圧範囲は出力レールに応じて調整可能です。DCオフセット電圧は3段階で調整可能で、連続可変により最大±160Vを出力でき、非対称信号の出力要件を満たし、高電圧負荷を駆動することができます。入力・出力抵抗は2段階に切り替え可能で、電圧ゲインはデジタル制御により調整可能です。設定パラメータは自動保存され、プログラム制御機能を備えており、操作は簡潔で便利です。信号発生器と組み合わせて使用することで、信号の増幅を実現できます。広範囲の電源に対応しており、世界各地域の電源規格要件に準拠しています。

電圧ゲイン

電圧ゲインは0～60倍の範囲でデジタル制御により調整可能で、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類に分かれています。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値へ迅速かつ正確に調整することができます。

液晶ディスプレイ

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

モニタ端子

20mV/V モニタ：モニタ端子の電圧は出力端子の電圧の1/50であり、モニタ端子はBNCコネクタを採用しているため、オシロスコープに直接接続して出力電圧をリアルタイムでモニタすることができます。

2V/Aモニタ：出力電流の2倍の電圧を出力します。BNC端子のため、オシロスコープに直接接続して出力電流をリアルタイムにモニタできます。

出力

出力はバナナジャックで、最大出力電圧は200Vp-p、最大出力電流は500mApです。

出力電圧レールは3段階で切り替えられます。
