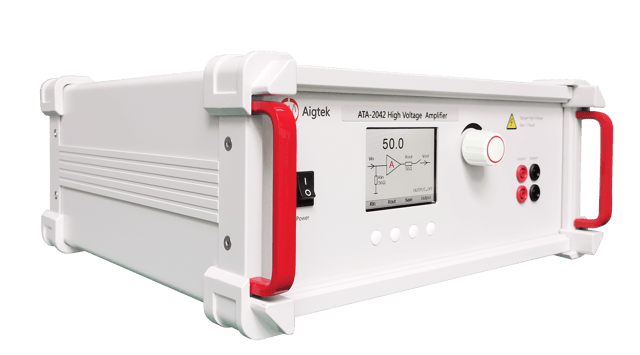

Aigtek ATA-2000シリーズ 高電圧アンプ 400Vp-p、20Wp、2ch

ATA-2000シリーズは、交流・直流信号を増幅する高電圧アンプです。最大差動出力1600Vp-p（±800Vp）の高電圧に対応し、高電圧負荷を駆動できます。電圧ゲインはデジタル制御で調整可能で、よく使う設定をワンタッチで保存できるため、簡単で分かりやすい操作が可能です。また2ch機は出力を同期調整でき、主流の信号発生器と組み合わせて信号を増幅します。

ATA-2000シリーズ高電圧アンプの応用シーン：超音波試験、非破壊検査、圧電セラミック駆動、誘電泳動細胞ソーティング、超音波霧化、集束超音波。

信号の高速応答

ATA-2000シリーズは最大帯域幅1MHzに対応し、信号の高いスルーレートと良好なステップ応答を実現します。

出力DCオフセット調整

ATA-2000シリーズにはDCオフセット調整機能を内蔵しており、本体上で直流電圧を設定し、信号発生器の交流信号に重畳して出力できます。1V単位・0.1V単位の微調整に対応しており、負荷側の直流電源変動試験にも利用できます。

可変電圧レール

ATA-2000シリーズには可変電圧レール機能を装備しており、内部の電圧レールを設定することで、出力電圧の正極性・負極性をもとの電圧レール制限を超えて拡張できます。

デジタル制御ゲイン調整

ATA-2000シリーズは従来の固定ゲイン倍率という制約を打破し、独自のデジタル制御ゲイン調整機能を搭載しています。倍率をX1、X0.1のステップで直接調整でき、電圧の微調整が必要な各種研究実験に適しています。

4象限出力

容量性または誘導性の負荷に交流電圧を印加すると、負荷特性により電流と電圧信号の位相にずれが生じ、負荷側から電流が逆流することがあります。一般的な電源やアンプではこの場合駆動できなくなりますが、ATA-2000シリーズは4象限出力に対応しており、電流の出力・吸収の両方が可能なため、容量性・誘導性などの各種負荷を駆動できます。

電流モニタ・電圧モニタ

ATA-2000シリーズには電圧・電流モニタ端子を装備しており、オシロスコープを直接接続して出力電圧・電流をモニタできるため、研究実験の効率が向上します。

マスター・スレーブ機能

ATA-2000シリーズは1台あたり最大2チャンネルです。実験でさらに多くのチャンネルを同期出力する必要がある場合は、この機能を利用できます。複数台を連結し、マスター機でパラメータを設定すると、連結されたスレーブ機も同期して変化します。接続を解除すれば、それぞれ独立して制御することも可能です。

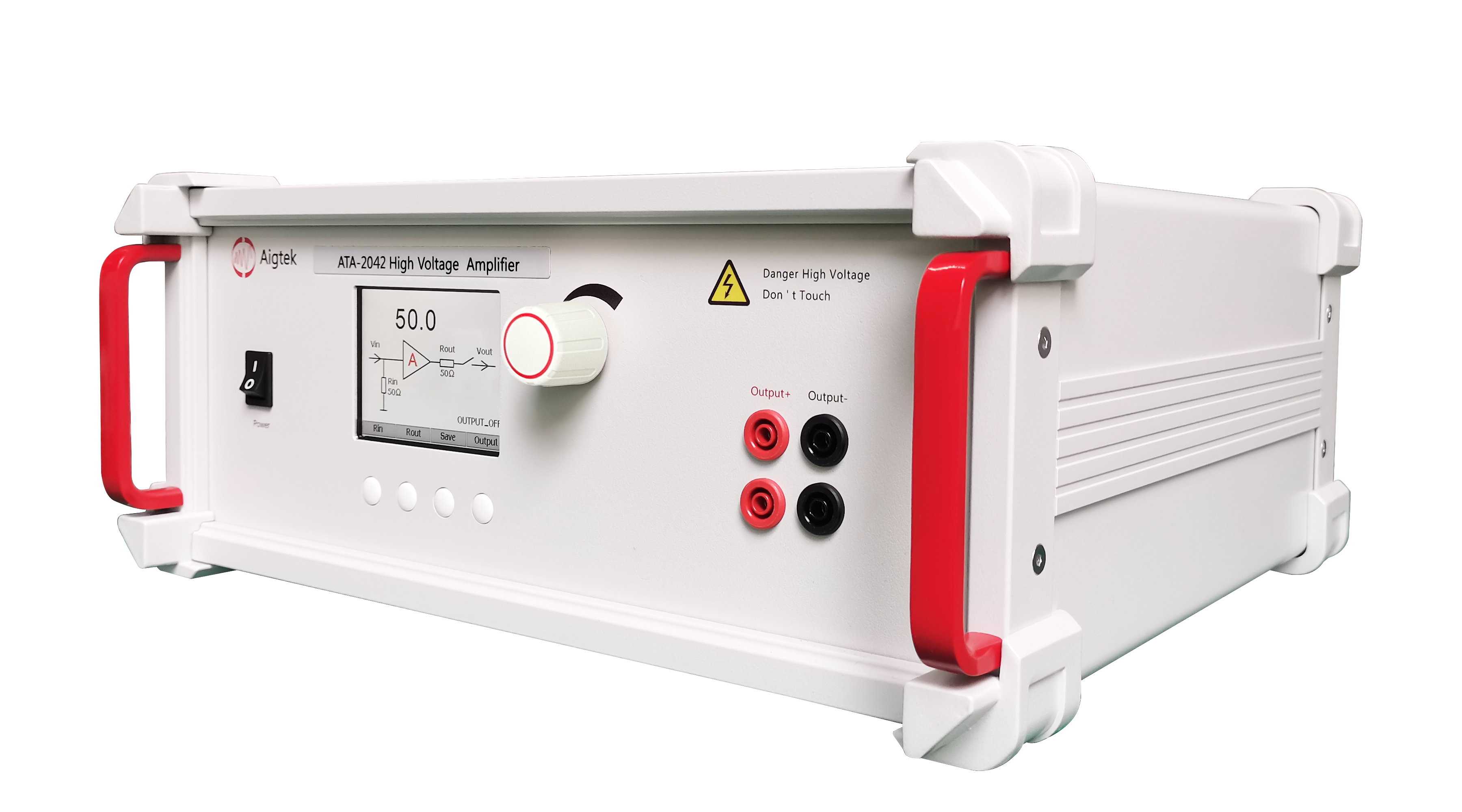

ATA-2042は、AC・DC信号の増幅に最適な2chの高電圧アンプです。最大出力400Vp-p（±200Vp）の高電圧を出力でき、高電圧負荷を駆動可能です。電圧ゲインはデジタル制御で調整可能であり、よく使用する設定をワンタッチで保存できるため、便利でシンプルな操作が可能です。主流の信号発生器と組み合わせて使用することで、信号の増幅を実現します。

入力

入力はBNCコネクタで、入力抵抗は50Ωと5kΩの2段階から選択可能であり、高インピーダンスおよび低インピーダンスの信号源に完全に適合します。

出力

出力はバナナジャックで、最大出力電圧は400Vp-p（±200Vp）、出力電流（ピーク値）は100mApです。

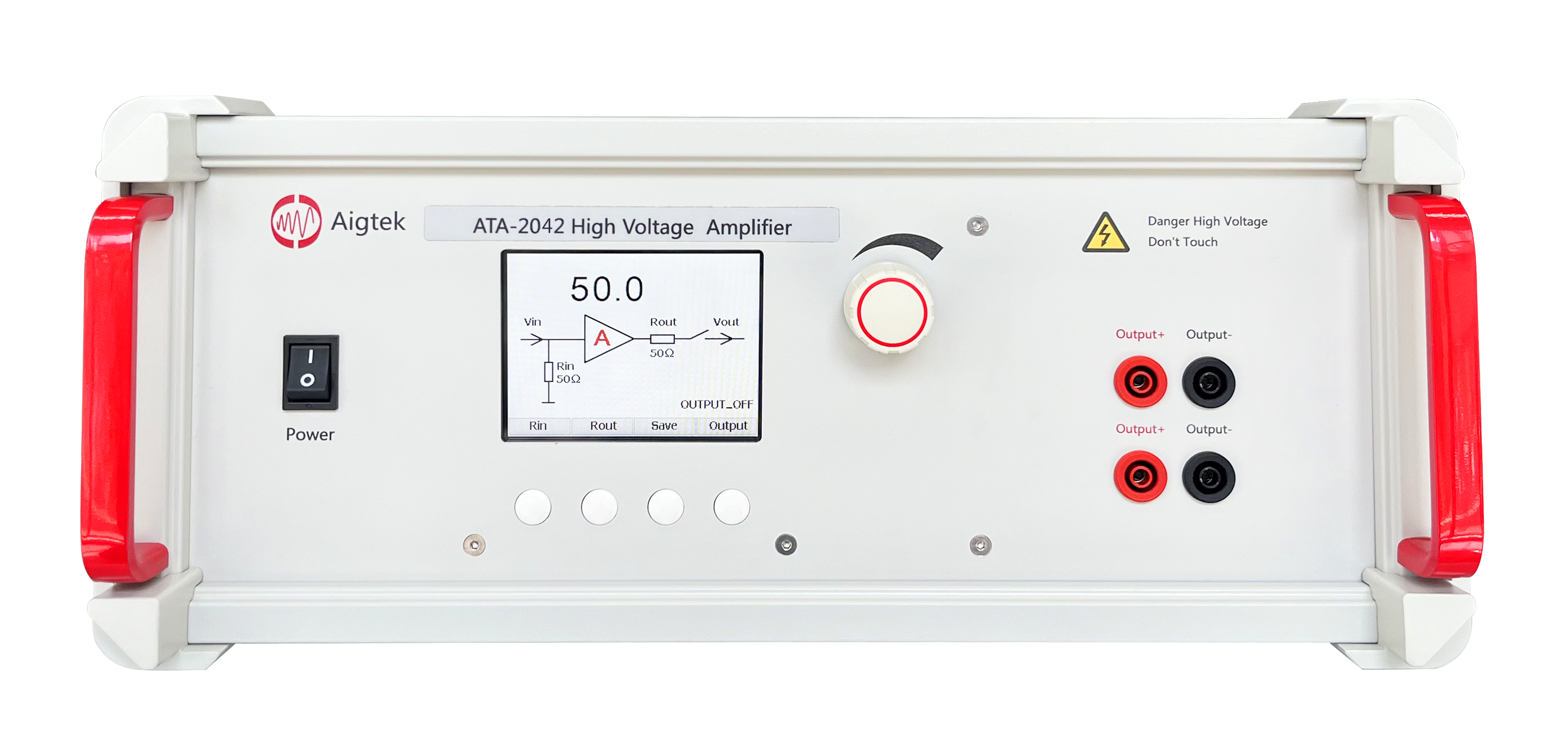

液晶パネルの表示

操作パネルの液晶画面に装置の状態とパラメータをリアルタイムに表示し、操作画面がひと目で分かります。

電圧ゲイン

ATA-2042高電圧アンプの電圧ゲインは、0～60倍の範囲でデジタル制御により調整可能であり、具体的には粗調整（1ステップ）と微調整（0.1ステップ）の2種類があります。液晶パネルに表示されるゲイン値を確認しながら、必要な電圧値に素早く調整することができます。

モニタ端子

1/100モニタ：このポートの電圧は出力ポートの1/100であり、モニタ端子はBNCコネクタとなっているため、オシロスコープに直接接続して出力電圧をリアルタイムでモニタすることができます。
