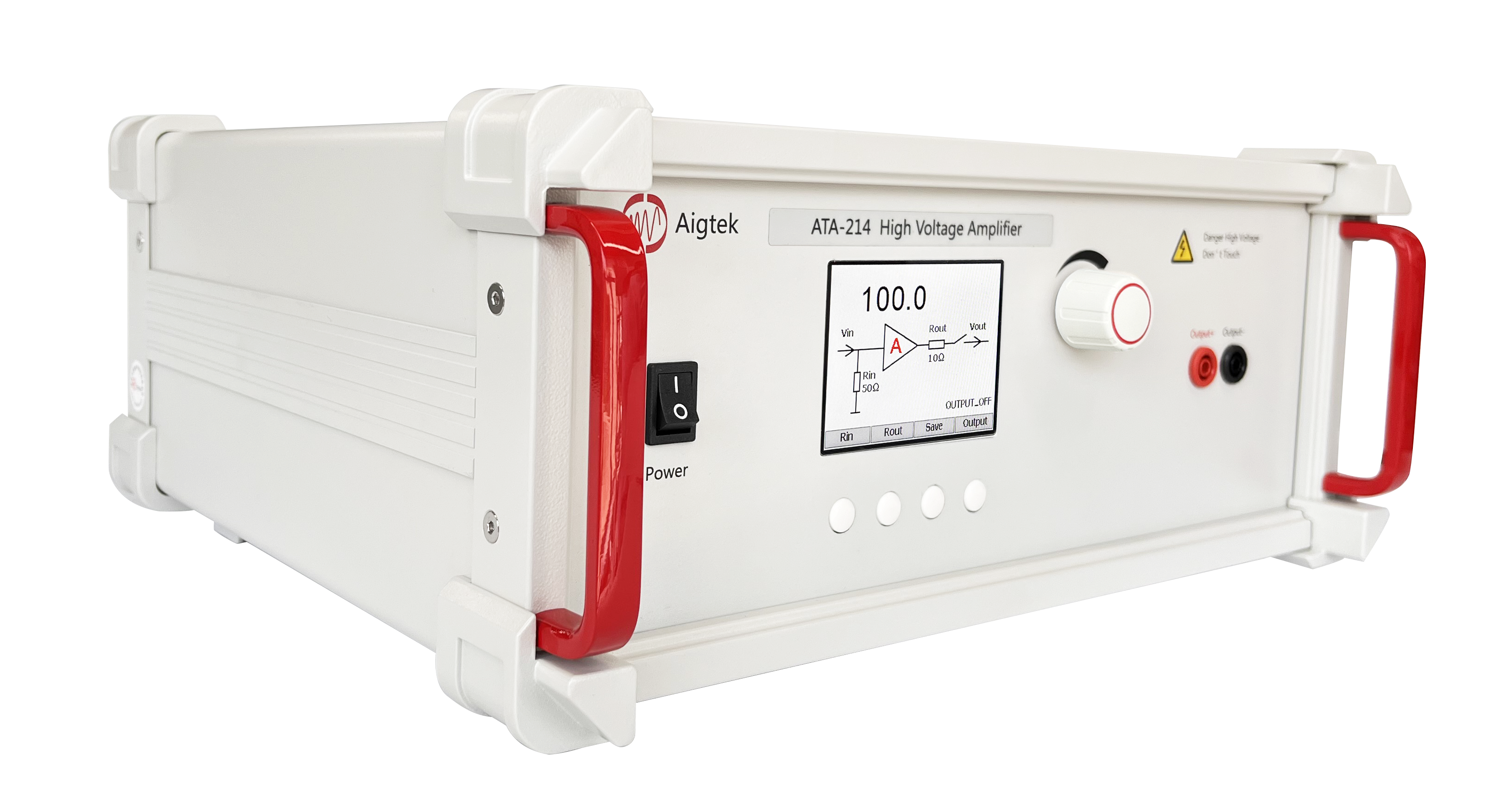

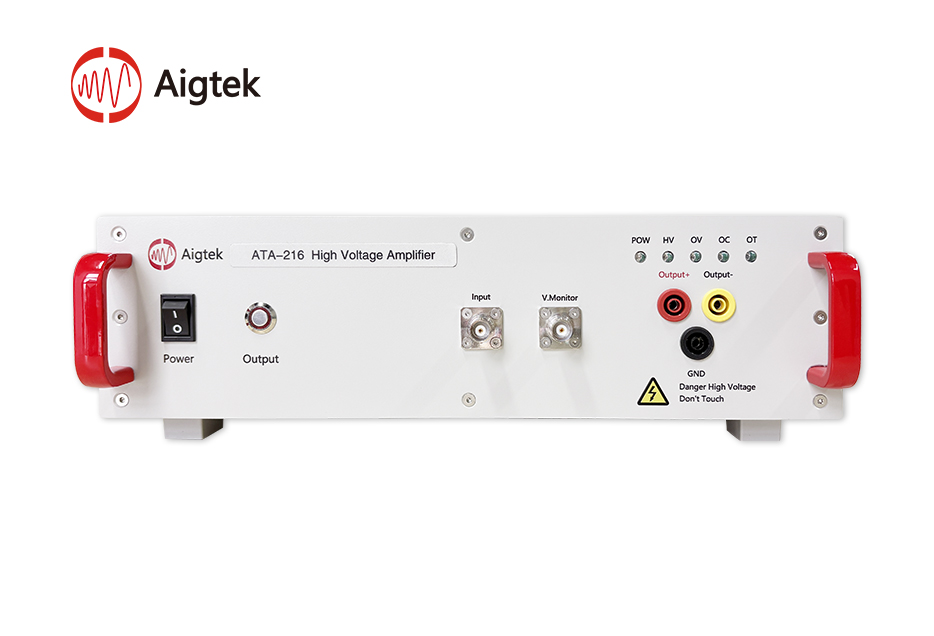

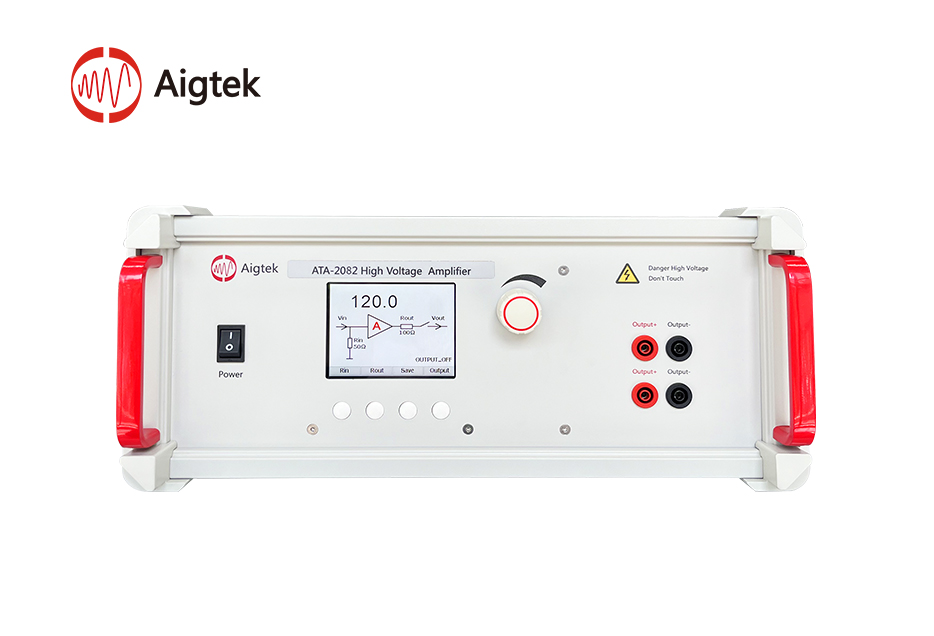

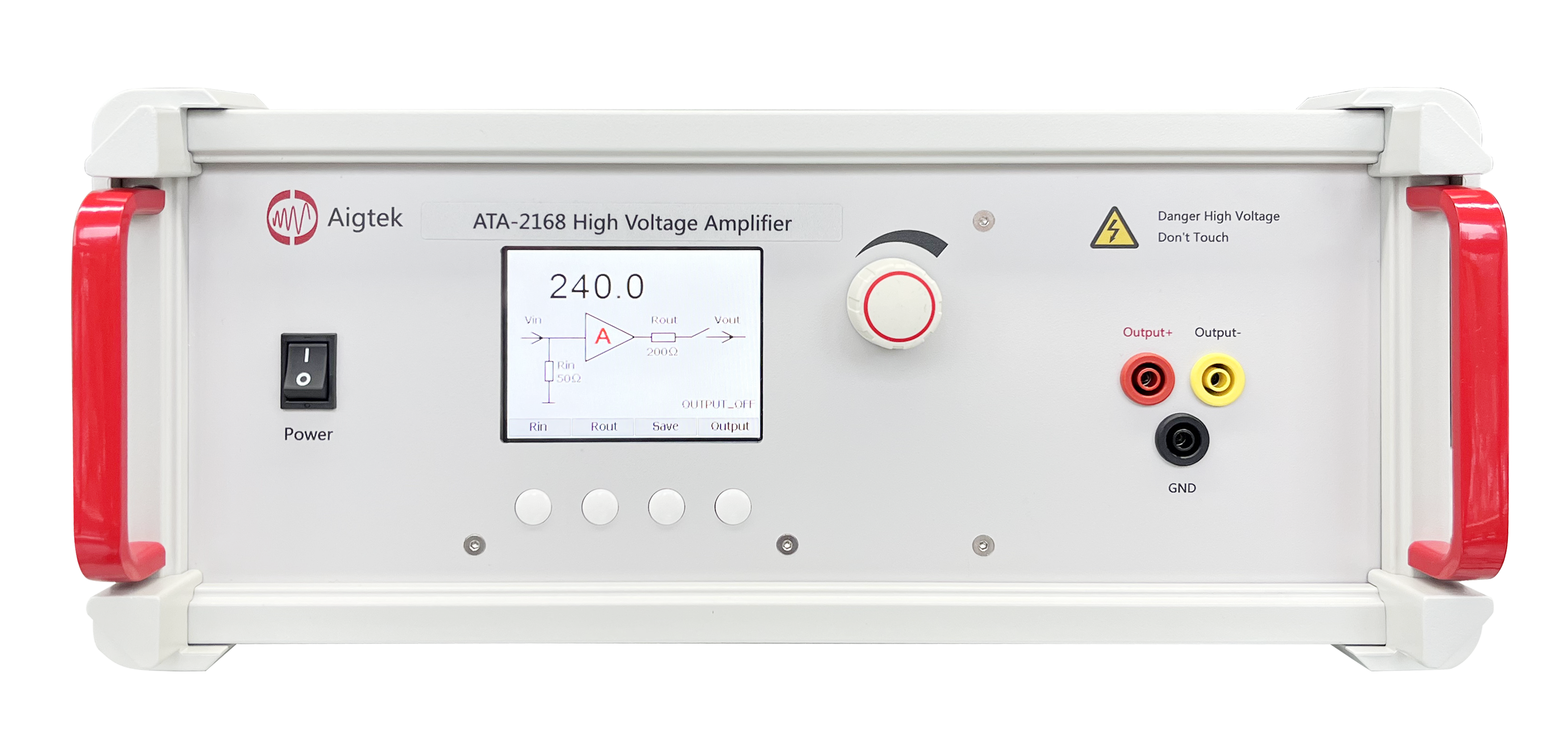

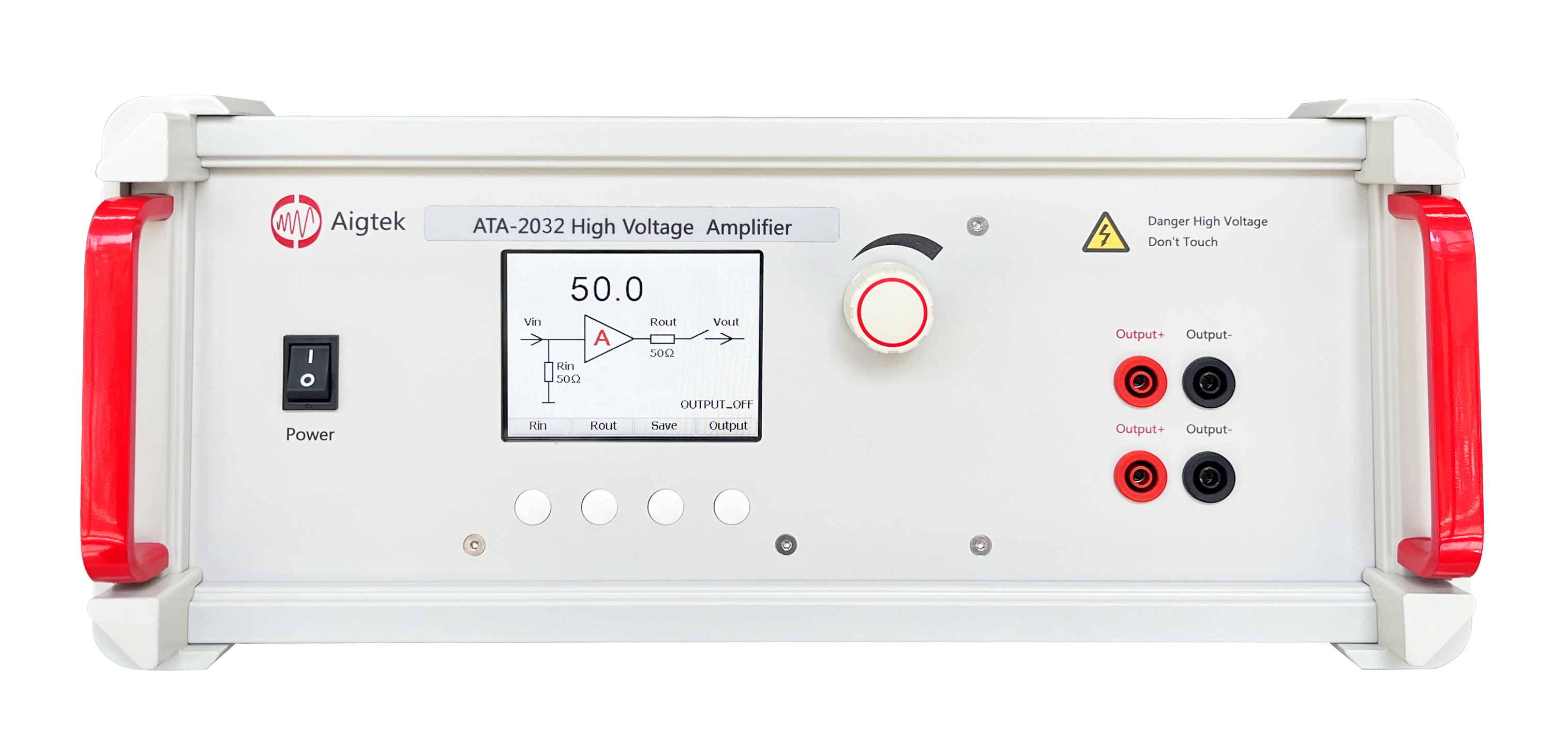

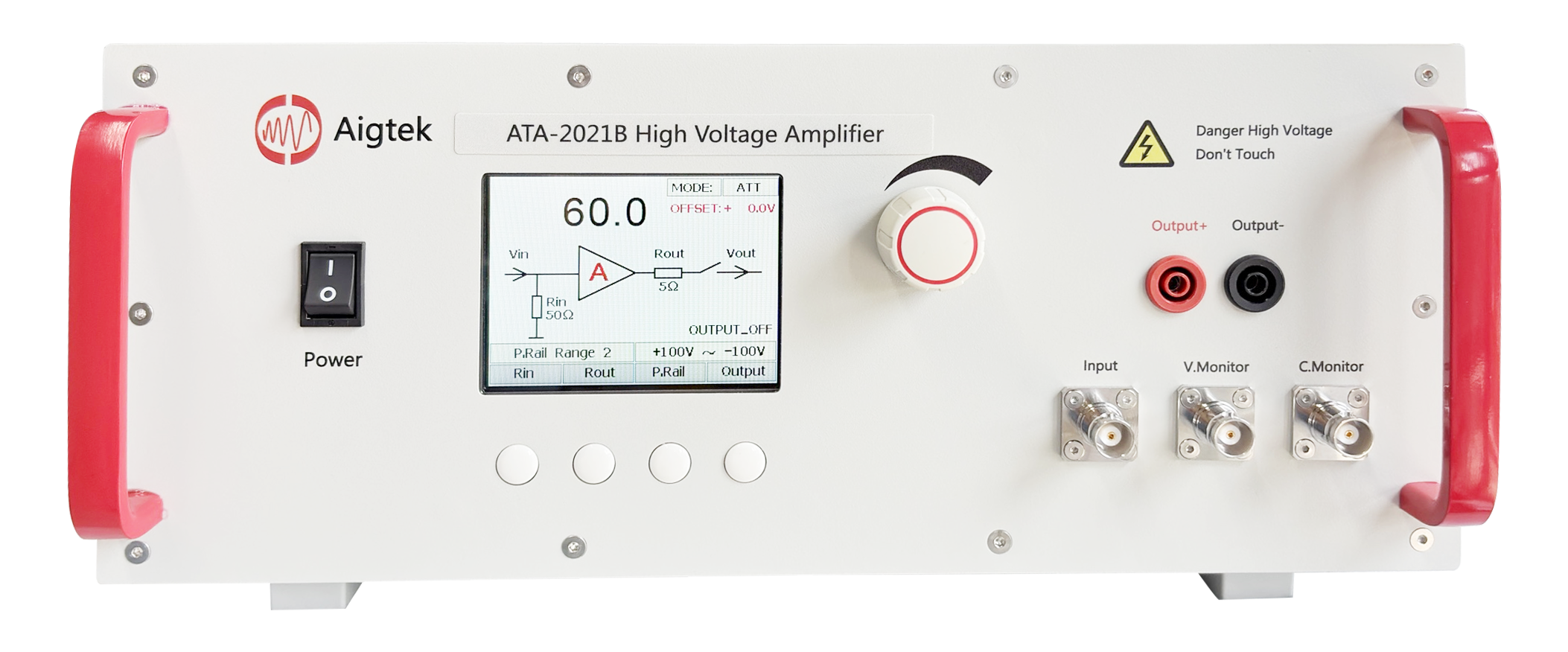

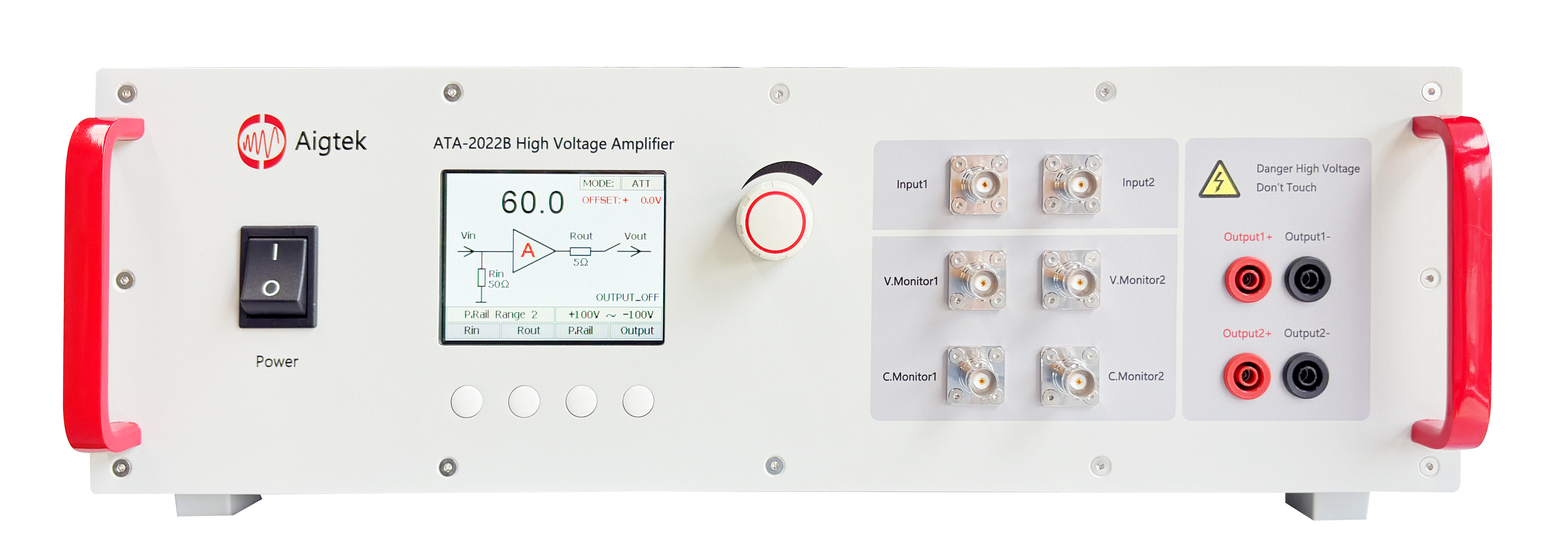

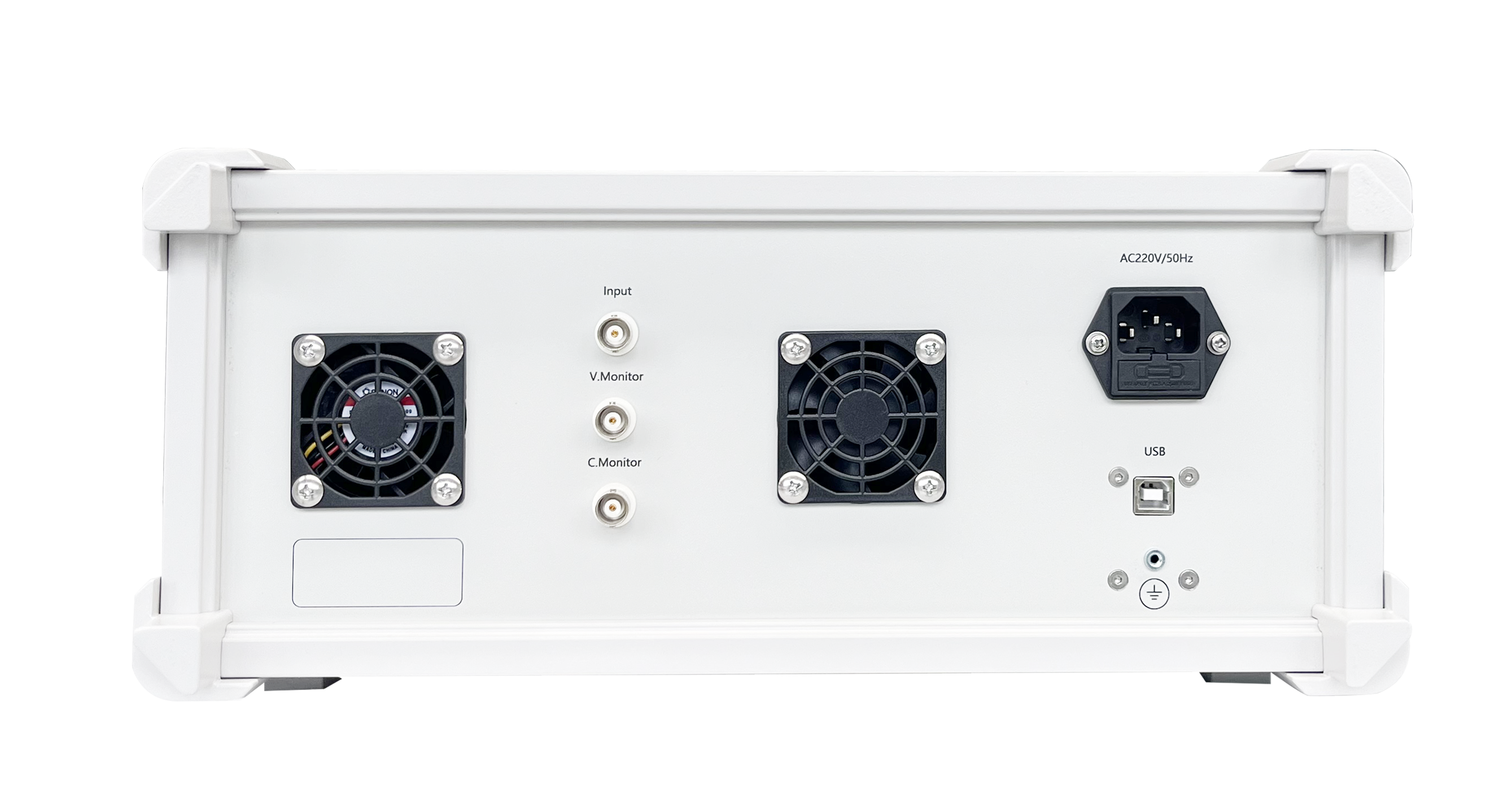

ATA-2000シリーズ

メーカー: Aigtek
カテゴリ: 高電圧アンプ
モデル数: 13

価格お問い合わせ

ラインナップ

規格表

型番	ATA-2021B	ATA-2022B	ATA-2031	ATA-2032	ATA-2041	ATA-2042	ATA-2048	ATA-2081	ATA-2082B	ATA-2088	ATA-214	ATA-216	ATA-2168
チャンネル数	1	2	1	2	1	2	1		2	1
寸法	330×149×398mm（幅×高さ×奥行き）	440×149×453mm（幅×高さ×奥行き）	366×164×369mm（幅×高さ×奥行き）						330×149×411mm（幅×高さ×奥行き）	366×164×369mm（幅×高さ×奥行き）		330×105×398mm（幅×高さ×奥行き）	366×164×369mm（幅×高さ×奥行き）
入力インピーダンス	50Ω / 10kΩ		50Ω / 5kΩ				50Ω / 10kΩ	50Ω / 5kΩ	50Ω / 100kΩ	50Ω / 10kΩ	50Ω / 5kΩ	50Ω	50Ω / 10kΩ
動作温度	0°C ～ 45°C
最大出力	50Wp		18Wp		20Wp		16Wp		52Wp	20Wp	60Wp	52Wp	40Wp
ヒューズ	5A/250V		2A/250V						3A/250V	2A/250V		1A/250V	2A/250V
動作湿度	相対湿度 80% 以下、結露しないこと
保管温度	-20°C ～ 50°C
出力電圧範囲
範囲1	+40V～-160V		—
範囲2	+100V～-100V		—
範囲3	+160V～-40V		—
最大出力電圧	200Vp-p（±100Vp）		300Vp-p（±150Vp）		400Vp-p（±200Vp）			800Vp-p（±400Vp）	—	800Vp-p（±400Vp）	400Vp-p（±200Vp）	1600Vp-p（±800Vp）
差動モード	—								1600Vp-p（±800Vp）	—
シングルエンドモード	—								800Vp-p（±400Vp）	—
最大出力電流
DC～50Hz	250mAp		60mAp		50mAp		40mAp	20mAp	32mAp	25mAp	150mAp	32mAp	25mAp
50Hz超	500mAp		120mAp		100mAp		80mAp	40mAp	65mAp	50mAp	300mAp	65mAp	50mAp
電源電圧	AC110～240V、50/60Hz		AC220V±10%、50Hz						AC110/220V、50/60Hz	AC220V±10%、50Hz		AC110/220V、50/60Hz	AC220V±10%、50Hz
出力インターフェース	4mmバナナジャック
出力タイプ	シングルエンド出力								シングルエンド出力、差動出力	シングルエンド出力		差動出力
帯域幅（-3 dB）	DC～1MHz		DC～500kHz				DC～1MHz	DC～200kHz		DC～500kHz		DC～100kHz	DC～400kHz
電圧ゲイン	x0～60（0.1ステップ／1ステップ）		x0～50（0.1ステップ／1ステップ）		x0～60（0.1ステップ／1ステップ）			x0～120（0.1ステップ／1ステップ）	x0～200（0.1ステップ／1ステップ）	x0～120（0.1ステップ／1ステップ）	x0～100（0.1ステップ／1ステップ）	x200	x0～240（0.1ステップ／1ステップ）
最小負荷抵抗（RL）
DC～50Hz	≥ 395Ω		≥ 2.45kΩ		≥ 3.95kΩ		≥ 4.95kΩ	≥ 19.9kΩ	—	≥ 15.9kΩ	≥ 1323Ω	≥ 23.8kΩ	≥ 31.8kΩ
50Hz超	≥ 195Ω		≥ 1.2kΩ		≥ 1.95kΩ		≥ 2.45kΩ	≥ 9.9kΩ	—	≥ 7.9kΩ	≥ 657Ω	≥ 11.9kΩ	≥ 15.8kΩ
シングルエンド出力
DC～50Hz	—								≥ 12.3kΩ	—
50Hz超	—								≥ 6.15kΩ	—
差動出力
DC～50Hz	—								≥ 24.6kΩ	—
50Hz超	—								≥ 12.3kΩ	—
スルーレート	445V/μs以上		≥ 334V/μs		445V/μs以上		888V/μs以上	≥ 356V/μs		888.4V/μs以上	445V/μs以上	≥ 356V/μs	≥ 1420V/μs
入力振幅	0～10Vp-p（最大）								0～20Vp-p（最大）	0～10Vp-p（最大）		0～8Vp-p（最大）	0～10Vp-p（最大）
出力電圧誤差	≤ ±3%FS（1kHz時）
出力電圧のドリフト	≤ ±0.1V		≤ ±0.3V						—	≤ ±0.3V		—	≤ ±0.3V
信号対雑音比	80dB以上
信号グランド	シャーシおよび電源ラインのアースに接続されています
保証	1年								3年	1年		3年	1年
電圧モニタ	20mV/V（出力時±5%、FS）		10mV/V（出力時±5%、FS）						—	10mV/V（出力時±5%、FS）
シングルエンド出力	—								10mV/V（出力時±5%、FS）	—
差動出力	—								5mV/V（出力時±5%、FS）	—
電流モニタ	2V/A（出力時±5%、FS）		10V/A（出力時±5%、FS）					20V/A（出力時±5%、FS）			10V/A（出力時±5%、FS）	—
DCオフセット調整	±160V（0.1V刻み／1V刻み）		—						±400V（1V刻み／10V刻み）	—
DCバイアス調整電圧範囲
範囲1	+40V～-160V		—
範囲2	+100V～-100V		—
範囲3	+160V～-40V		—
出力電圧のゼロドリフト	—								≤ ±0.3V	—		≤ ±0.3V	—
全高調波歪み（THD）	≤ 0.1%（1kHz、100Vp-p）
保護	過電流保護								過電圧保護、過電流保護、過熱保護	過電流保護		過電圧保護、過電流保護、過熱保護	過電流保護
出力インピーダンス	5Ω / 50Ω		50Ω／2.5kΩ					100Ω/5kΩ	150Ω/10kΩ	100Ω/5kΩ	10Ω／2.5kΩ	400Ω	200Ω / 10kΩ
