ボード線図（Bode plot）　コール・コールプロット（Nyquist図）違い

電気化学測定やLAPSの評価において、**ボード線図（Bode plot）とコール・コールプロット（Nyquist図）**は、どちらもインピーダンスの周波数依存性を可視化するものですが、それぞれ「何に注目するか」という目的が異なります。

それぞれの違いと使い分けを整理しました。

1. 表示形式の違い

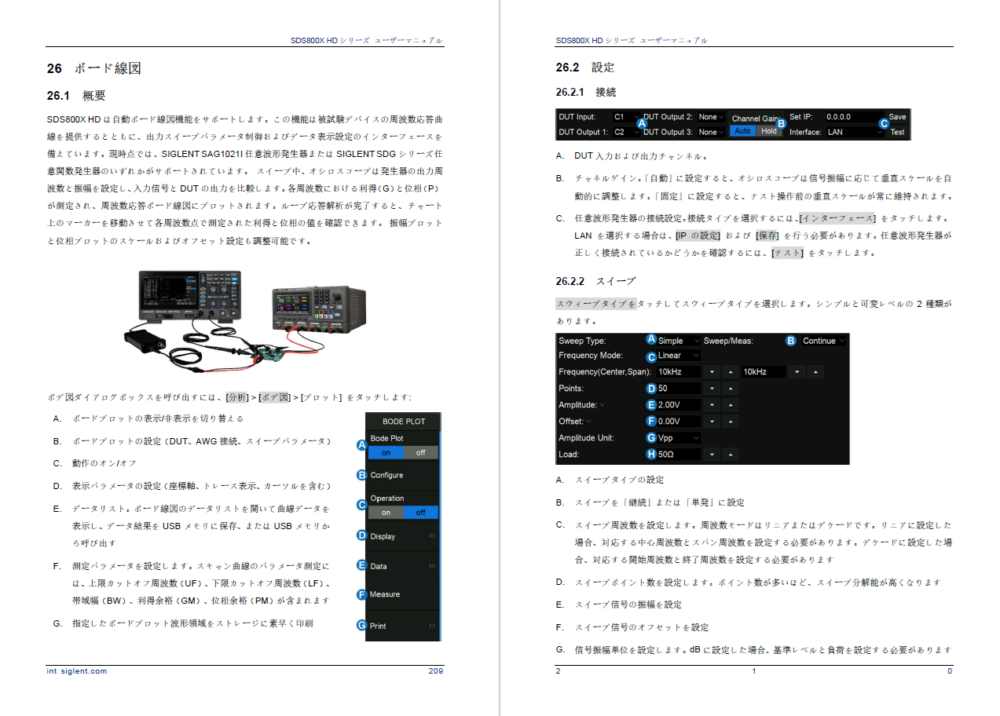

2. ボード図：システム全体の「応答性」を見る

ボーデ図は、特に周波数特性をダイレクトに把握するのに適しています。

• 絶対値プロット (|Z| vs f): 低周波から高周波にかけて、どの範囲で抵抗成分 (R) が支配的なのか、あるいは容量成分 (C) が支配的なのかを判別できます。

• 位相プロット (θ vs f): 位相が -90° に近づけばコンデンサ的、 0° に近づけば抵抗的な挙動です。

• LAPSでの活用: 測定に使用する変調周波数を決める際に、「感度（位相の変化）が最大になる周波数はどこか」を探すのに非常に便利です。

3. コール・コールプロット：内部の「物理構造」を見る

コール・コールプロットは、等価回路の各要素（R, C）を分離して評価するのに適しています。

• 半円の数: 等価回路に含まれる RC 並列回路の数だけ半円（またはその一部）が現れます。

  • 高周波側の半円: 有機層バルクや溶液抵抗の影響。

  • 低周波側の半円/立ち上がり: 界面容量や拡散（Warburg）の影響。

• バッテリーやLAPSでの活用: 溶液抵抗 (Rs) や電荷移動抵抗 (Rct) の値を、グラフの切片や半円の直径から直感的に読み取ることができます。

4. どちらを使うべきか？

• 「どの周波数で測定するのがベストか？」 を知りたいなら、ボード線図。

  • S/N比が良い帯域や、装置の限界周波数を確認するのに適しています。

• 「デバイスのどこが悪くなっているか（界面かバルクか）？」 を解析したいなら、コール・コールプロット。

  • 経時変化で抵抗値が増えた際、それが溶液側なのか有機層側なのかを切り分けられます。

バッテリーの内部抵抗測定ですでにコール・コールプロットに慣れている場合、LAPSではまずボーデ図を見て「光電流が周波数に対してどう減衰するか（カットオフ周波数）」を確認し、その後にコール・コールプロットで詳細な界面状態を解析するのがスムーズな流れです。
