レーザー励起電子加熱を利用した透明材料（ガラスやサファイアなど）の超高速穴あけ加工は、現代のマイクロマシニングにおいて非常に重要な技術です。
通常、透明な材料は可視光を透過させてしまいますが、**超短パルスレーザー（フェムト秒レーザーなど）**を用いることで、材料内部に劇的な物理変化を引き起こすことができます。

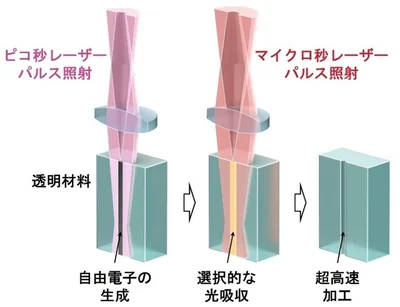

1. 加工のメカニズム：電子加熱のプロセス
透明材料への加工は、通常の「熱で溶かす」プロセスとは異なり、以下のステップで進行します。
-
多光子吸収: 高強度のレーザー光が照射されると、本来エネルギーを通さないはずの透明材料の中で、複数の光子が同時に吸収されます。これにより、価電子帯の電子が伝導帯へと励起されます。
-
アバランシェ（雪崩）電離: 励起された自由電子がレーザー界からエネルギーを吸収し、周囲の電子を次々と叩き出します。これにより電子密度が急上昇し、材料が一時的に高温のプラズマ状態になります。
-
電子から格子へのエネルギー移動: 加熱された電子のエネルギーが、数ピコ秒という極めて短い時間で原子（格子）に伝わります。この「超高速な加熱」により、熱拡散が起こる前に材料が蒸発・飛散（アブレーション）するため、熱影響の少ない非常にシャープな穴あけが可能になります。
2. この技術の主なメリット
この手法が従来の加工法（ダイヤモンドドリルや長パルスレーザー）よりも優れている点は以下の通りです。
| 特徴 | メリット |
| 極小の熱影響（HAZ） | 周辺組織への熱ダメージがほとんどなく、ひび割れやバリを抑制できる。 |
| 高いアスペクト比 | 非常に細く、深い穴（高アスペクト比）を形成することが可能。 |
| 内部加工が可能 | 焦点位置を調整することで、表面だけでなく材料の内部にのみ空洞や改質部を作れる。 |
| 非接触加工 | 物理的な力がかからないため、非常に薄いガラスなどの脆性材料でも破損しにくい。 |
3. 実用例
-
スマートフォンのディスプレイ: 強化ガラスへのマイク穴やカメラ用貫通孔の形成。
-
半導体パッケージ（TGV）: Through Glass Via（ガラス貫通電極）技術における微細孔加工。
-
医療用デバイス: マイクロ流路チップや、バイオセンサーへの微細加工。
4. 今後の課題と展望
現在は、加工速度をさらに向上させるためのバーストパルス照射（一回の発振で複数のパルスを高速連射する手法）や、ビーム形状を最適化するベッセルビームの活用が進んでいます。これにより、厚いガラスでも一瞬で貫通させるような「超高速化」が研究されています。
下記資料では「レーザー励起電子加熱」について詳しく解説されています。
レーザー加工を従来比100万倍高速化 ―半導体分野におけるガラスの微細加工に革新― 東京大学
https://www.t.u-tokyo.ac.jp/press/pr2025-06-12-001
 |
出典：Google Gemini
