HFM　TDRによるインピーダンス・プロファイル評価

MultiGBASE-T1（IEEE 802.3ch）のような超高速差動伝送では、周波数ドメインのSパラメータ（SDD11）だけでなく、**TDR（Time Domain Reflectometry）**によるインピーダンス・プロファイル評価が不可欠です。

TDR測定を行うことで、コネクタ、ビア、基板配線のどこでインピーダンス不整合が起きているかを「物理的な距離（時間）」として特定できます。

1. TDR測定の原理とMultiGBASE-T1での役割

TDRは、非常に立ち上がりの速いステップパルスを入力し、戻ってきた反射波形を解析します。

• インピーダンスの不連続点特定: 2.92mmアダプタからHFMコネクタへの遷移点、基板のランディングパターン、チップ直下のボールパッドなど、各部位のインピーダンス（通常 差動100Ω）をグラフ化します。

• 物理距離への変換: 反射が戻るまでの時間（$t$）と基板上の実効誘電率（$\epsilon_r$）から、不整合箇所の位置を特定します。

2. 評価における重要パラメータ

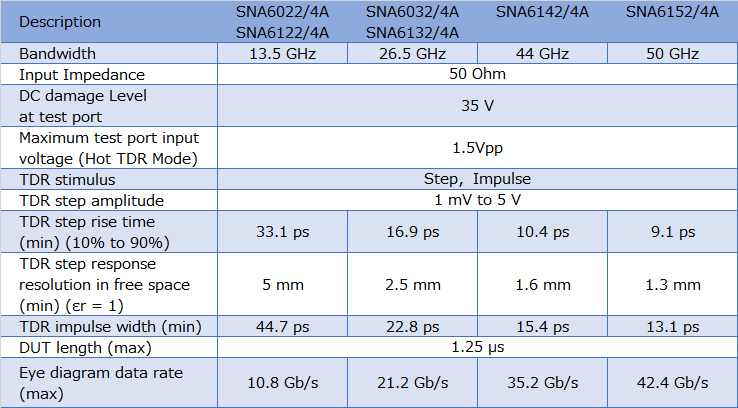

Rise Time（立ち上がり時間）の重要性

802.3chの10GBASE-T1を評価する場合、テスト環境の立ち上がり時間は非常に高速である必要があります。

• 目安: 立ち上がり時間が遅いと、小さな構造（HFMコネクタ内部のピンなど）のインピーダンス変化が「なまって」しまい、正確な評価ができません。10Gbpsクラスでは、20ps〜35ps 程度の高速な立ち上がりが求められます。

差動インピーダンス (Zdiff) と コモンインピーダンス (Zcommon)

4ポートVNA（またはサンプリング・オシロ）を用いることで、以下の2つを評価します。

• Zdiff: 理想は 100Ω ± 10%（規格や設計値による）。ペア間の結合が弱いと高くなり、強いと低くなります。

• Zcommon: 理想は 25Ω。これの乱れはモード変換（EMIの原因）に直結します。

3. HFMコネクタ・基板設計でのチェックポイント

TDRプロファイルを見ると、特有の「振る舞い」が確認できます。

1. HFMコネクタ接続部（Capacitive Dip）:

   コネクタのパッド部分は面積が広くなるため、容量性（Capacitive）になり、インピーダンスが一時的に**ドロップ（低下）**する傾向があります。

2. スルーホール・ビア（Inductive Spike / Capacitive Dip）:

   ビアの設計（スタブの有無やアンチパッドの径）により、インピーダンスが跳ね上がったり（誘導性）、下がったりします。

3. Intra-pair Skew（ペア内遅延差）:

   TDRの「True Differential」モードで測定し、P線とN線の反射のタイミングがズレている場合、物理的な配線長差があることを意味します。

4. VNAを用いたTDR測定（IFT: Inverse Fourier Transform）

最近のコンプライアンステストでは、専用のTDRオシロスコープではなく、VNAのタイムドメイン解析オプション（KeysightのTDR/TDT、R&SのK2など）を使用するのが主流です。

• メリット: Sパラメータ（周波数）とTDR（時間）を一度の接続で測定でき、コネクタやアダプタの特性を**Gating（ゲート機能）**で数学的に切り離して、DUT単体のインピーダンスを抽出できます。

• 注意点: 測定周波数範囲（Stop Frequency）が低いと、タイムドメインの解像度が低下します。10GBASE-T1では、少なくとも 20GHz 以上の掃引 が推奨されます。

次のステップとして

実際に測定を行う際、「どこの部位」のインピーダンスが規格（100Ω）から外れてお困りでしょうか？

特定の立ち上がり時間設定（Rise Time）でのシミュレーション値との比較や、フィクスチャの影響を除去するタイムドメイン・ゲーティングの具体的な設定手順についてお手伝いできます。
