HFM から2.92ｍｍ変換アダプタ

MultiGBASE-T1（IEEE 802.3ch）の評価において、Rosenbergerの**HFM（High-Speed FAKRA-Mini）から2.92mm（Kコネクタ）**への変換アダプタを使用する場合、測定の「周波数限界」と「信号整合性」が極めて重要なポイントになります。

HFMは小型・高密度な車載コネクタですが、802.3chの10Gbps通信（ナイキスト周波数 5.625 GHz）や、その高調波・デバッグを含めた20 GHz程度の広帯域測定では、アダプタの選定が結果を左右します。

1. 2.92mm (K) コネクタを採用する理由

通常、車載イーサネットの測定ではSMA（26.5 GHzまで）が使われることが多いですが、あえて2.92mm（40 GHzまで対応）を選択する背景には以下のメリットがあります。

• モード変換の抑制: 10GHzを超えると、SMAではコネクタ内部の寄生成分による反射や位相ズレが無視できなくなります。2.92mmはより高い周波数までリニアな特性を持つため、**SDC11（モード変換損失）**などの「不平衡」を測定する際の測定器側の誤差（フロアノイズ）を低く抑えられます。

• 堅牢性と嵌合の安定性: 2.92mmはSMAと物理的に互換性がありますが、中心ピンの支持構造が強く、繰り返しの着脱に対する位相安定性に優れています。

2. HFM - 2.92mm 変換の構成パターン

VNAとDUT（H-MTDやHFM搭載基板）を接続する際、以下の2つのアプローチが一般的です。

A. アダプタ一体型（Rigid Adapter）

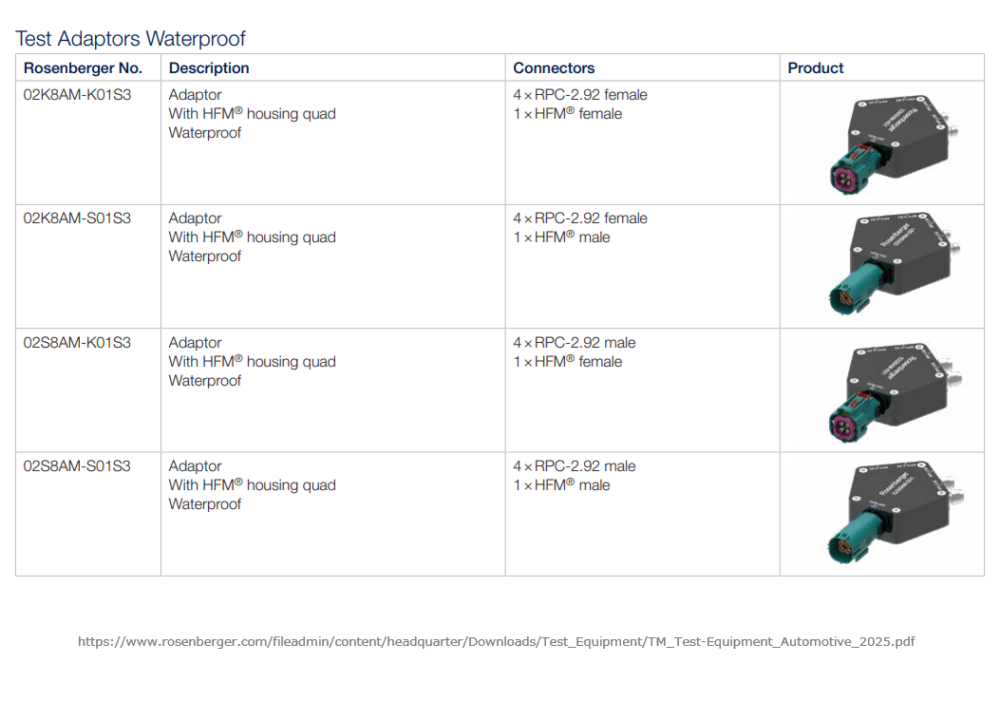

HFMプラグ/ジャックと2.92mmジャックが一体になった金属製のアダプタです。

• メリット: 経路が最短で挿入損失（SDD21）が最小限。

• 注意点: 基板上のコネクタに直接挿入する場合、VNAの重い高性能ケーブルの荷重がHFMコネクタや基板のパターンにかかり、破損や接触不良の原因になります。トルク管理が物理的に難しい場合があります。

B. 変換ケーブル型（Cable Assembly）

片端がHFM、もう片端が2.92mmの短尺（10cm〜20cm程度）のセミリジッド、またはフレキシブルケーブルです。

• メリット: 物理的なストレスを逃がすことができ、VNAのポートとDUTの距離に余裕が持てます。

• 注意点: ケーブル自体の位相安定性や温度特性が測定精度に影響します。高品質な「Phase Stable」ケーブルの選定が必須です。

3. VNA測定におけるクリティカルな設定

この変換アダプタを使用する場合、VNA側で必ず実施すべき作業があります。

ポート・エクステンション (Port Extension) または De-embedding

VNAの校正（Calibration）は通常2.92mmケーブルの先端で行いますが、測定したいのは「HFMコネクタの先」にあるDUTです。

• 課題: HFM-2.92mmアダプタ分の「電気長（Delay）」と「損失」を補正しないと、位相が回り、リターンロス（SDD11）の値が正しく出ません。

• 解決策: アダプタのSパラメータ（.s2pファイル）をメーカーから入手してDe-embedするか、VNAのポート・エクステンション機能でアダプタ分の遅延時間を手動でオフセットします。

差動ペアの「Skew（歪み）」管理

4ポート測定で2本のアダプタを使う場合、2本のアダプタ/ケーブル間の**電気長差（Intra-pair Skew）**を極限まで小さくする必要があります。

• 差動100Ω系として測定する場合、ペア間のわずかな位相差が、本来存在しない「モード変換」としてデータに現れてしまいます。

次のステップとして

このアダプタを使用して、**具体的にどの項目（例：リターンロスやTDRによるインピーダンス測定）**を重点的に評価される予定でしょうか？それにより、VNAの推奨スィープ点数や、タイムドメイン解析時のゲート設定などについて補足できます。
