SMUのシンクとしての使用方法

太陽電池の測定において、ソースメジャーユニット（SMU）を「シンク（電子負荷）」として使用するのは、発電されたエネルギーをSMUが吸収し、その際の電圧と電流を精密に記録するためです。

システムハウスサンライズのソフトなどでも、SMUがこの動作を担っています。具体的な動作原理と設定のポイントを整理します。

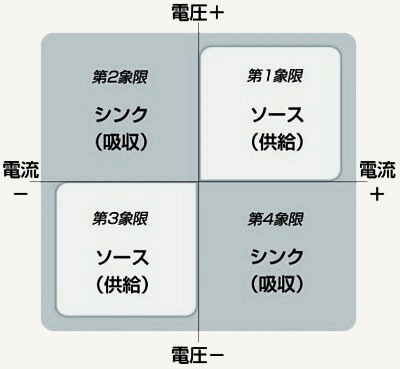

1. 動作クアドラント（4象限動作）

SMUは通常、4つの象限で動作しますが、太陽電池の測定（シンク動作）は主に第4象限または第2象限で行われます。

• 第1・3象限（ソース）: SMUが電力を供給する（抵抗器やLEDの測定）。

• 第2・4象限（シンク）: SMUが外部からの電力を吸収する（太陽電池や二次電池の放電測定）。

太陽電池に順方向電圧（V > 0）を印加し、発電電流（I < 0）を吸い込む場合、SMUは「電圧源」として振る舞いながら、内部回路でそのエネルギーを熱として消費（シンク）します。

2. 具体的な接続と設定手順

4端子接続（ケルビン接続）の徹底

太陽電池は低インピーダンスなデバイスであるため、配線抵抗による電圧降下が無視できません。必ず Force（電流供給） と Sense（電圧測定） を分離します。(ケルビン接続）

1. Force HI / Sense HI: 太陽電池のプラス極へ

2. Force LO / Sense LO: 太陽電池のマイナス極へ

SMUの設定パラメータ

• モード: 電圧ソース・電流メジャー（V-Source, I-Measure）を選択します。

• 電圧掃引（Sweep）: 0 V から V_oc（開放電圧）付近までスイープ設定します。

• 電流コンプライアンス（リミット）: 太陽電池の推定 I_sc より少し高い値に設定し、過電流によるデバイスや装置の破損を防ぎます。

3. シンク動作時の注意点（ペロブスカイト等の場合）

シンクとして動作させる際、特に高効率セルやペロブスカイトでは以下の設定がデータの信頼性を左右します。

• パワー制限: SMUには「最大シンク電力」の仕様があります。大型のモジュールを測定する場合、SMUの許容消費電力を超えないよう確認が必要です。

• 積分時間（NPLC）: 商用電源ノイズ（50Hz/60Hz）を除去するため、積分時間は1 PLC以上に設定するのが一般的です。

• セトリングタイム: 電圧をステップ状に変えた直後の過渡電流を避けるため、測定開始までの待ち時間（Delay）を適切に設けます。

4. 実際の測定例：IVカーブの取得

1. 短絡電流（I_sc）の測定: 0 V を印加した状態で流れる電流を測定。

2. 掃引: 0.01 V 刻みなどで電圧を上昇。

3. 開放電圧(Voc）の特定: 電流が 0 A を横切るポイントの電圧を特定。

Tips: > 多くのSMUでは、電流の向きによって符号（+/-）が変わります。吸い込み（シンク）時にマイナス表示になる機種と、設定で反転できる機種があるため、データ処理前に極性の定義を確認してください。
